Zutrittskontrolle für Baustellen: Drehkreuz mit Gesichtserkennung von Hikvision

Auf einer grösseren Baustelle arbeiten an einem gewöhnlichen Dienstag schnell 60 bis 150 Personen von einem Dutzend Firmen. Der Bauleiter kennt vielleicht die Poliere, aber kaum jeden Monteur des Lüftungsbauers oder den neuen Helfer des Gipsers. Genau dort setzt eine Zutrittskontrolle an: Wer auf das Gelände will, geht durch ein Drehkreuz und weist sich dort aus, mit Gesicht, Badge oder QR-Code. Wir von Smart-Cam in Winterthur planen und installieren solche Anlagen mit Komponenten von Hikvision, vom Drehkreuz über das Gesichtserkennungsterminal bis zur Software für die Auswertung. Dieser Beitrag erklärt, wie das in der Praxis funktioniert, was es braucht und wie Sie bei uns eine Offerte für Ihre Baustelle erhalten.

Welche Lösung passt zu Ihrer Baustelle?

Inhalt

• Wozu eine Zutrittskontrolle auf der Baustelle?
• Die Bausteine der Hikvision-Lösung
• Welches Drehkreuz für die Baustelle?
• Gesicht, Badge oder QR-Code
• Software und Anwesenheitslisten
• Strom, Internet und Fundament
• Datenschutz bei Gesichtserkennung
• Aus unserer Erfahrung
• So kommen Sie zu Ihrer Offerte
• Häufige Fragen
• Anfrage stellen

Wozu eine Zutrittskontrolle auf der Baustelle?

Der offensichtliche Grund ist Diebstahl. Werkzeug, Kabelrollen und Baumaterial verschwinden auf offenen Baustellen regelmässig, und oft tagsüber, weil zwischen fünfzig Arbeitern in Warnweste niemand auffällt. Wie gross das Problem bei Kupfer geworden ist, haben wir im Beitrag über Kupferdiebstahl auf Baustellen beschrieben. Ein Drehkreuz verhindert nicht jeden Diebstahl. Es sorgt aber dafür, dass nur Personen auf das Gelände kommen, die dort etwas zu tun haben, und dass im Nachhinein feststeht, wer zu welcher Zeit da war.

Für Generalunternehmer gibt es einen zweiten Grund, der oft schwerer wiegt. Nach Art. 5 des Entsendegesetzes haftet der Erstunternehmer solidarisch dafür, dass seine Subunternehmer die Mindestlöhne und Arbeitsbedingungen einhalten. Kontrollen der paritätischen Kommissionen und der kantonalen Arbeitsmarktinspektoren finden direkt auf der Baustelle statt. Wer dann eine Liste vorlegen kann, welche Personen von welcher Firma an welchen Tagen anwesend waren, steht deutlich besser da als jemand, der beim Polier nachfragen muss. Die Zutrittskontrolle ersetzt die Sorgfaltspflicht nicht, liefert aber die Daten dazu.

Dazu kommen Sicherheit und Ordnung. Spielende Kinder am Wochenende, Neugierige nach Feierabend oder Personen ohne Sicherheitsinstruktion haben auf einer Baustelle nichts verloren. Bei einem Alarm oder einer Evakuation zeigt die Software auf Knopfdruck, wer sich noch auf dem Gelände befindet.

Die Bausteine der Hikvision-Lösung

Hikvision bietet für Zutrittskontrolle ein vollständiges Sortiment, das aufeinander abgestimmt ist. Für eine Baustelle setzen wir in der Regel diese Teile ein:

• Drehkreuz: ein Vollhöhen-Drehkreuz aus Edelstahl für den Personenzugang, bei Bedarf als Doppelanlage.
• Identifikation: Gesichtserkennungsterminals aus der MinMoe-Reihe, die auch Badges und QR-Codes lesen. Je Drehrichtung ein Terminal, damit Ein- und Austritt erfasst werden.
• Steuerung: Der Zutrittscontroller im Drehkreuz gibt nach erfolgreicher Prüfung genau eine Drehung frei.
• Software: HikCentral Professional für die Verwaltung von Personen, Firmen und Berechtigungen und für Auswertungen.
• Ergänzungen: Schranke mit Kennzeichenerkennung für Fahrzeuge, Kameras am Eingang und auf dem Gelände, Gegensprechstelle für Lieferanten.

Der Vorteil, alles von einem Hersteller zu nehmen, liegt im Zusammenspiel. Terminal, Drehkreuz, Kameras und Software sprechen dieselbe Sprache, und das Bild der Eingangskamera lässt sich in der Software direkt neben dem Zutrittsereignis anzeigen. Wer bereits Hikvision-Kameras auf der Baustelle hat, bindet sie in dieselbe Oberfläche ein.

Welches Drehkreuz für die Baustelle?

Hikvision baut drei Arten von Personensperren. Für die Baustelle eignen sie sich unterschiedlich gut.

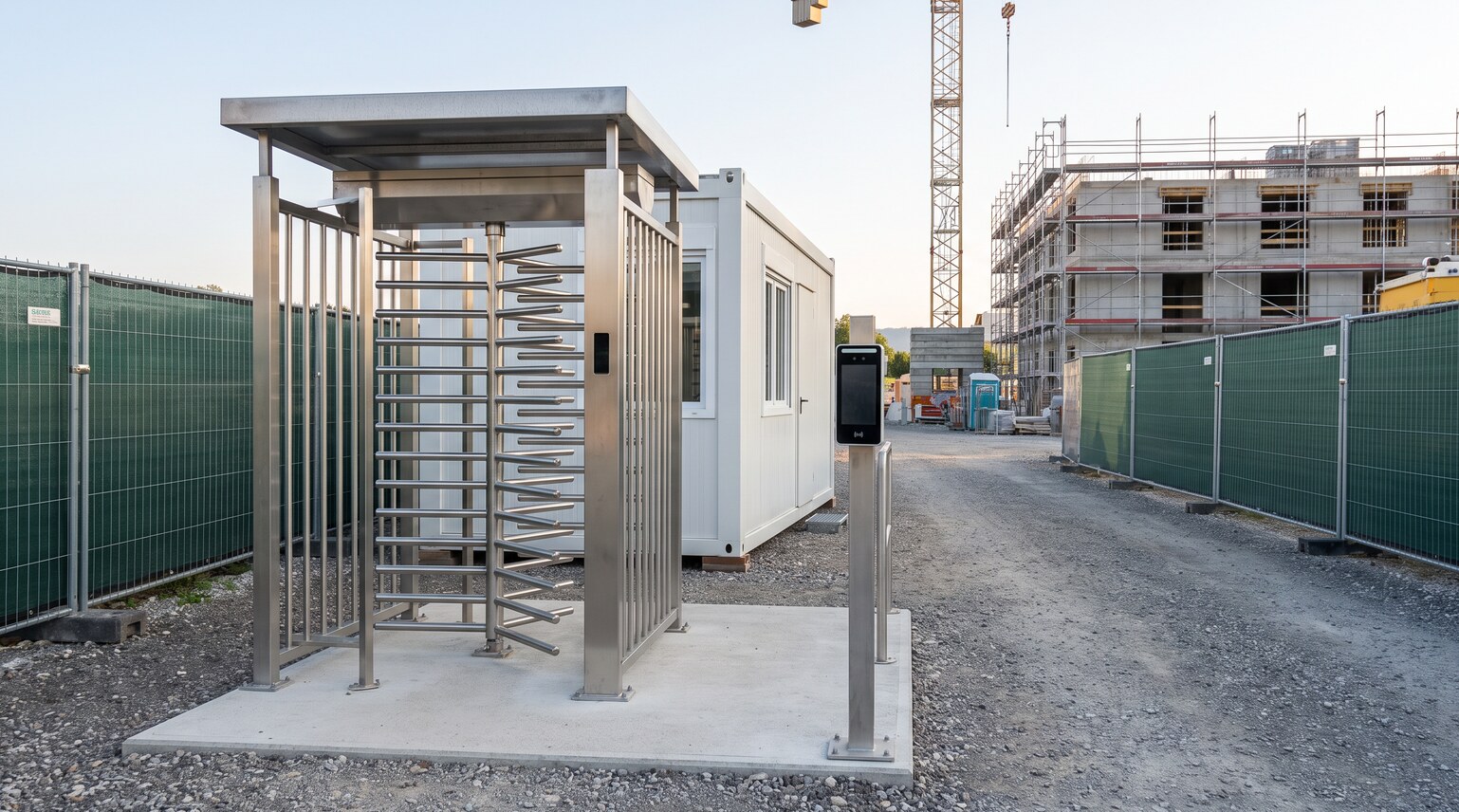

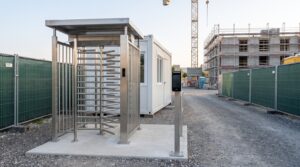

Vollhöhen-Drehkreuz. Ein drehender Käfig vom Boden bis über Kopfhöhe, wie man ihn von Stadien und Industriegeländen kennt. Er lässt sich weder überklettern noch unterkriechen und ist für den Ausseneinsatz gebaut. Die Modelle der Reihe DS-K3H44 haben eine Durchgangsbreite von 600 mm und sind laut Hikvision für Temperaturen von -15 °C bis 55 °C ausgelegt. Es gibt sie als Einzel- und als Doppelanlage. Für die Baustelle ist das fast immer die richtige Wahl, weil die Anlage mit dem Bauzaun einen geschlossenen Perimeter bildet.

Drehsperre mit drei Armen (Tripod). Die bekannte Hüfthöhe-Sperre aus dem Hallenbad. Sie ist günstiger und schneller im Durchgang, lässt sich aber mit einem Schritt überwinden. Auf der Baustelle setzen wir sie nur dort ein, wo sie innerhalb eines bereits geschlossenen Bereichs steht, etwa am Eingang zum Containerdorf.

Schwenktor. Ein breiter Durchgang mit einem schwenkenden Flügel, ebenfalls mit Terminal gesteuert. Er dient als Ergänzung zum Drehkreuz für Personen mit Material, Schubkarre oder Rollstuhl und als Notausgang, der sich im Alarmfall öffnet.

Eine Faustregel zur Kapazität: Ein Durchgang mit Gesichtserkennung schafft erfahrungsgemäss 15 bis 25 Personen pro Minute, wenn die Leute wissen, wie es geht. Kommen um 7 Uhr 120 Personen innerhalb von zehn Minuten, reicht ein Drehkreuz. Kommen 300, braucht es zwei, oder die Ein- und Austrittsrichtung wird morgens auf beide Seiten gelegt.

Gesicht, Badge oder QR-Code

Die Terminals der Hikvision MinMoe-Reihe können alle drei Verfahren, und sie lassen sich kombinieren. Was auf der Baustelle am besten funktioniert, hängt von den Leuten ab, die dort arbeiten.

Gesichtserkennung ist auf Baustellen die bequemste Lösung. Niemand vergisst sein Gesicht im Auto, und niemand kann es dem Kollegen ausleihen. Das Terminal DS-K1T671M zum Beispiel ist nach IP65 gegen Staub und Strahlwasser geschützt, erkennt Personen in 0,3 bis 3 Metern Abstand und braucht laut Datenblatt weniger als 0,2 Sekunden pro Person. Helm und Schutzbrille sind in der Praxis meist kein Problem, solange das Gesicht frei ist. Das Terminal sollte unter einem Vordach montiert sein, damit tiefstehende Sonne und Regen die Kamera nicht stören.

Badge (RFID-Karte nach MIFARE-Standard) ist die Alternative für alle, die keine Gesichtserkennung wollen oder dürfen. Der Nachteil ist bekannt: Badges gehen verloren, werden vergessen und weitergegeben. Viele Bauherren lösen das, indem sie den Badge als Ersatz anbieten und das Gesicht als Standard nehmen.

QR-Code eignet sich für Besucher, Planer und Lieferanten. Der Bauleiter erstellt in der Software eine Berechtigung, die zum Beispiel nur am Donnerstag zwischen 9 und 12 Uhr gilt, und schickt den Code per E-Mail. Danach verfällt er von selbst.

Fingerabdruck bieten wir auf der Baustelle bewusst nicht an. Staub, Zement und Arbeitshandschuhe machen die Erkennung unzuverlässig, und es bilden sich Schlangen vor dem Leser.

Software und Anwesenheitslisten

Die Verwaltung läuft über HikCentral Professional. Die Software wird auf einem PC im Baubüro oder auf einem Server installiert, und der Bauleiter erfasst darin die Personen. Jede Person wird einer Firma zugeordnet und erhält eine Gültigkeit, zum Beispiel bis zum vereinbarten Ende ihres Auftrags. Läuft die Berechtigung ab, dreht sich das Drehkreuz für diese Person nicht mehr, ohne dass jemand daran denken muss.

Für die Erfassung gibt es zwei Wege. Entweder registriert sich jede Person bei der Sicherheitsinstruktion am Terminal selbst, oder die Firmen liefern vorab eine Liste mit Foto, die importiert wird. Wir richten das so ein, wie es zu Ihrem Ablauf passt. Wo eine Sicherheitsinstruktion vorgeschrieben ist, kann die Freigabe erst nach der Instruktion erfolgen.

Aus den Ein- und Austritten erzeugt die Software Berichte: Anwesenheit pro Tag, Stunden pro Person, Personen pro Firma, Liste der aktuell Anwesenden. Die Berichte lassen sich als Excel oder PDF exportieren und an die Bauherrschaft oder an die Kontrollorgane weitergeben. Mit einem Fernzugang sieht der Projektleiter die Zahlen auch vom Büro aus.

Strom, Internet und Fundament

Ein Drehkreuz ist kein Gerät, das man einfach hinstellt. Drei Dinge müssen vor der Montage geklärt sein.

Strom: Drehkreuz und Terminals brauchen 230 Volt, die Leistung ist gering. In der Regel kommt der Anschluss aus dem nächsten Baustromverteiler oder aus dem Container. Wichtig ist eine Zuleitung, die nicht bei jedem Umbau des Bauzauns abgerissen wird.

Netzwerk: Terminals und Software sind über Netzwerkkabel verbunden. Liegt das Baubüro mehr als 100 Meter vom Eingang entfernt, setzen wir Glasfaser oder eine Richtfunkstrecke ein. Für den Fernzugang genügt ein 4G-Router, wie wir ihn auch bei unseren Baustellenkameras verwenden. Fällt das Internet aus, arbeitet die Anlage weiter: Die Terminals speichern die Berechtigungen lokal, entscheiden selbst und liefern die Ereignisse nach, sobald die Verbindung wieder steht.

Untergrund: Ein Vollhöhen-Drehkreuz muss sicher verankert sein. Am einfachsten ist eine ebene Betonplatte, auf der die Anlage verschraubt wird. Wo das nicht geht, montieren wir auf einen Stahlrahmen oder ein Fundament aus Betonelementen, die nach Bauende wieder entfernt werden. Den Anschluss an den Bauzaun stimmen wir mit dem Gerüst- oder Zaunbauer ab, damit keine Lücke neben dem Drehkreuz bleibt.

Die gesamte Anlage ist so ausgelegt, dass sie nach Bauende abgebaut und auf der nächsten Baustelle wieder aufgestellt werden kann. Für Unternehmen mit mehreren Projekten im Jahr lohnt sich die Anschaffung deshalb über mehrere Baustellen hinweg.

Datenschutz bei Gesichtserkennung

Biometrische Daten, mit denen sich eine Person eindeutig identifizieren lässt, gelten nach Art. 5 des Datenschutzgesetzes als besonders schützenswerte Personendaten. Gesichtserkennung ist auf der Baustelle zulässig, verlangt aber eine saubere Umsetzung. Diese Punkte sollten Sie als Betreiber beachten:

• Die Arbeiter werden vorab informiert, wozu die Daten erhoben werden, wer sie sieht und wann sie gelöscht werden. Ein Merkblatt bei der Sicherheitsinstruktion und ein Hinweisschild am Eingang erfüllen das.
• Wer keine Gesichtserkennung will, erhält einen Badge. Diese Alternative macht die Lösung verhältnismässig und erspart Diskussionen.
• Die Gesichtsdaten werden nach Bauende gelöscht. Die Anwesenheitsberichte dürfen so lange aufbewahrt werden, wie es für Nachweise nötig ist.
• Bei grossen Projekten kann eine Datenschutz-Folgenabschätzung nach Art. 22 DSG angezeigt sein. Bei Unsicherheit lohnt sich eine Rückfrage beim Datenschutzberater des Unternehmens.

Die Zutrittskontrolle erfasst nur, wann jemand das Gelände betritt und verlässt. Eine Überwachung des Verhaltens am Arbeitsplatz ist nach Art. 26 der Verordnung 3 zum Arbeitsgesetz nicht erlaubt, und dafür ist die Anlage auch nicht gedacht. Kameras auf der Baustelle richten wir deshalb auf Zugänge, Lager und Material, nicht auf die Arbeitsplätze.

Aus unserer Erfahrung

So kommen Sie zu Ihrer Offerte

Smart-Cam ist ein Fachgeschäft für Sicherheitstechnik in Winterthur. Wir arbeiten seit Jahren mit Hikvision, betreuen zahlreiche Baustellen mit Kameras und haben eigene Techniker für die Montage. Für Baustellenzutritt liefern wir alles aus einer Hand: Drehkreuz, Terminals, Software, Netzwerk, Montage, Einrichtung und Schulung. Auf Wunsch übernehmen wir auch den Abbau und das Umsetzen auf die nächste Baustelle.

Der Weg zur Offerte ist einfach:

1. Anfrage: Sie schicken uns die wichtigsten Angaben über das Formular unten, per E-Mail oder rufen an.
2. Rückfrage: Wir melden uns, klären offene Punkte und lassen uns bei Bedarf einen Situationsplan schicken. Bei grösseren Projekten kommen wir vorbei.
3. Offerte: Sie erhalten eine Offerte mit allen Positionen einzeln aufgeführt, damit Sie sehen, was Drehkreuz, Terminals, Software und Montage ausmachen.
4. Umsetzung: Nach Ihrer Freigabe liefern und montieren wir, richten die Software ein und schulen Ihr Personal.

Diese Angaben helfen uns, die Offerte rasch zu erstellen:

• Ort und voraussichtliche Dauer der Baustelle
• Ungefähre Anzahl Personen pro Tag, und wie viele davon morgens gleichzeitig ankommen
• Anzahl Zugänge für Personen, und ob eine Fahrzeugzufahrt kontrolliert werden soll
• Gewünschtes Verfahren: Gesicht, Badge, QR-Code oder kombiniert
• Ob Strom und Internet am Eingang vorhanden sind
• Ob die Anlage gekauft und später auf weiteren Baustellen eingesetzt werden soll

Wenn Sie nicht alles wissen, ist das kein Problem. Schreiben Sie, was Sie haben, den Rest klären wir im Gespräch.

Häufige Fragen

Wie lange dauert die Montage?

Ein einzelnes Vollhöhen-Drehkreuz mit zwei Terminals montieren und richten wir in der Regel an einem Tag ein, sofern Untergrund, Strom und Netzwerk vorbereitet sind. Bei Doppelanlagen, Fahrzeugzufahrt und Software auf einem Server rechnen wir mit zwei bis drei Tagen.

Funktioniert die Gesichtserkennung mit Helm?

Ja. Entscheidend ist, dass Augen, Nase und Mund sichtbar sind. Schutzbrillen stören in der Regel nicht, getönte Brillen oder eine hochgezogene Sturmhaube schon. Für diesen Fall bleibt der Badge als Alternative.

Was passiert bei einem Stromausfall?

Das ist eine Frage der Einstellung. Die Anlage kann bei Stromausfall freigeben, damit niemand eingesperrt ist, oder gesperrt bleiben. Bei einem Vollhöhen-Drehkreuz am Bauzaun empfehlen wir eine Notstromversorgung für Steuerung und Terminals, damit die Kontrolle bei kurzen Unterbrüchen weiterläuft.

Können wir die Anlage nach Bauende auf eine andere Baustelle mitnehmen?

Ja, dafür ist sie gemacht. Die Personendaten des alten Projekts werden gelöscht oder archiviert, die Firmen und Stammdaten des Unternehmens bleiben erhalten. Wir übernehmen das Umsetzen auf Wunsch.

Lässt sich die Zutrittskontrolle mit unseren Baustellenkameras verbinden?

Wenn es Hikvision-Kameras sind, ja, in derselben Software. Andere Kameras lassen sich teilweise über den Standard ONVIF einbinden. Wer noch keine Kamera hat, findet unsere Angebote zu Kauf und Miete auf der Seite Baustellenkamera.

Ist das nur etwas für Grossbaustellen?

Nein. Auch ein einzelnes Drehkreuz an einer mittleren Wohnüberbauung bringt Ordnung, vor allem wenn viele Handwerkerfirmen gleichzeitig arbeiten. Ab welcher Grösse es sich rechnet, besprechen wir gerne anhand Ihres Projekts.
