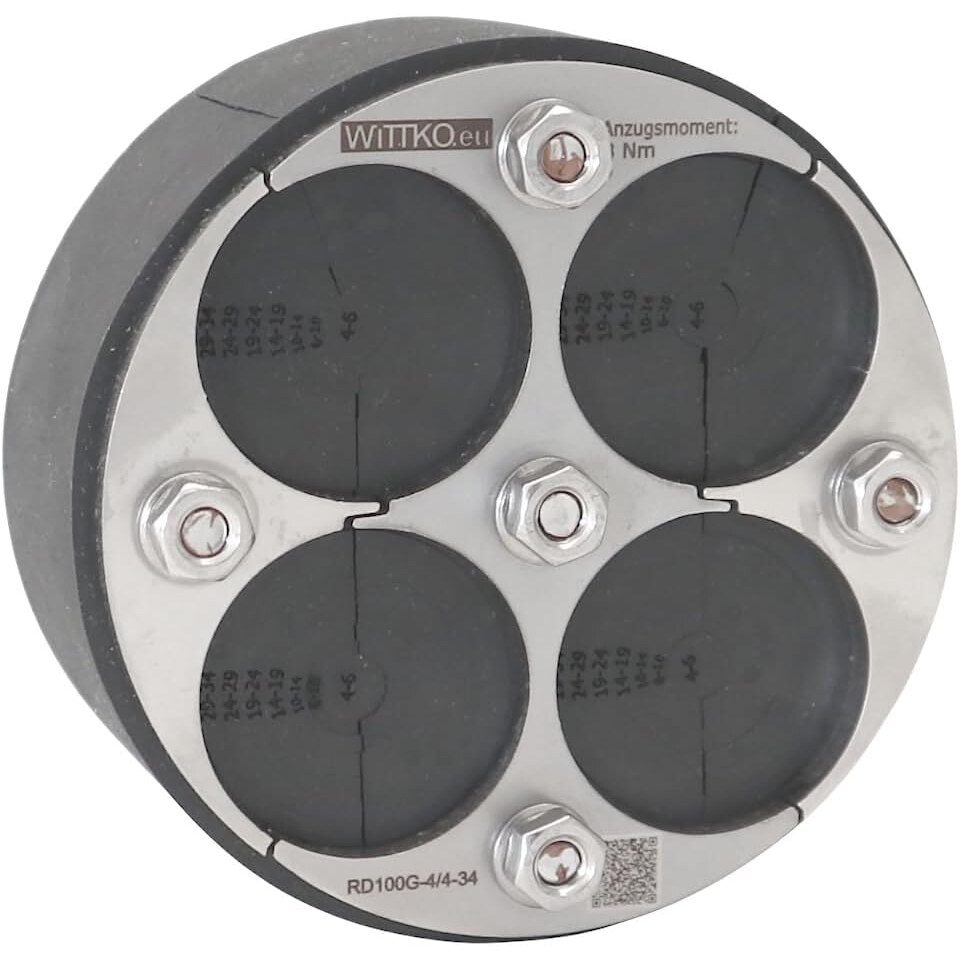

WITTKOWARE RD100G Mauerdurchführung DN100 geteilt, 4-fach 4-34 mm

Geteilte Ringraumdichtung für eine Kernbohrung von 100 mm, die vier Kabel oder Rohre mit 4 bis 34 mm Aussendurchmesser abdichtet und sich um bereits verlegte Leitungen legen lässt.

Die Dichtung sitzt in der 100-mm-Kernbohrung und füllt den Ringraum zwischen Bohrung und Leitungen, wobei der Hersteller sie bis 2,5 bar gegen drückendes Wasser und als radondicht angibt.

Der entscheidende Punkt ist die geteilte Bauform: sie wird aufgeklappt und um schon verlegte Kabel oder Rohre gelegt, während eine ungeteilte Dichtung über ein freies Leitungsende geschoben werden muss.

Originalbeschreibung des Herstellers

Angaben von WITTKOWARE zum Originalartikel:

100mm Mauerdurchführung 4-fach (4-34mm)

Geteilte DN100 Ringraumdichtung zur Mauerdurchführung von bis 4 Kabel oder Rohre mit 4 bis 34 mm Außendurchmesser.

Die hochwertige Mauerdurchführung (deutsche Fertigung) dichtet zuverlässig ab gegen drückendes Wasser und dem gefährlichen Radongas.

Praxis-Vorteil: Durch die geteilte Konstruktion ist eine Montage auch nachträglich bei bereits verlegten Leitungen problemlos möglich!

Die Anpassung auf die benötigten Durchführungsdurchmesser ist, durch die beschrifteten Lamellen in Zwiebelringtechnik, besonders einfach gestaltet.

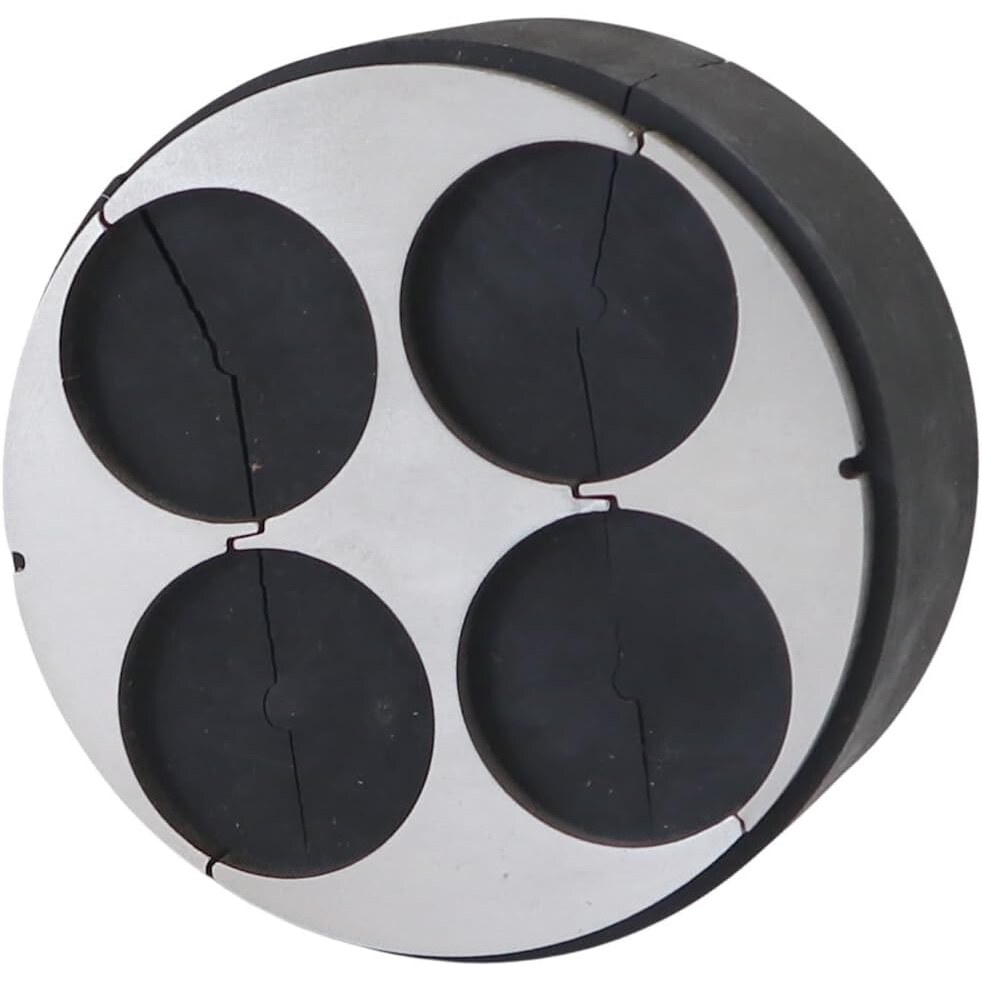

Geschweißte Bolzen für einfache und schnelle Montage (Muttern nur auf einer Seite).

Technische Daten & Spezifikationen

• Einbaudurchmesser: 100 mm (Kernbohrung oder Futterrohr)
• Geteilte Dichtung: einfach aufklappbar, mit Arretierfunktion
• Radondicht: ja
• Material Druckplatte / Schrauben: V2A
• Gummimaterial: EPDM

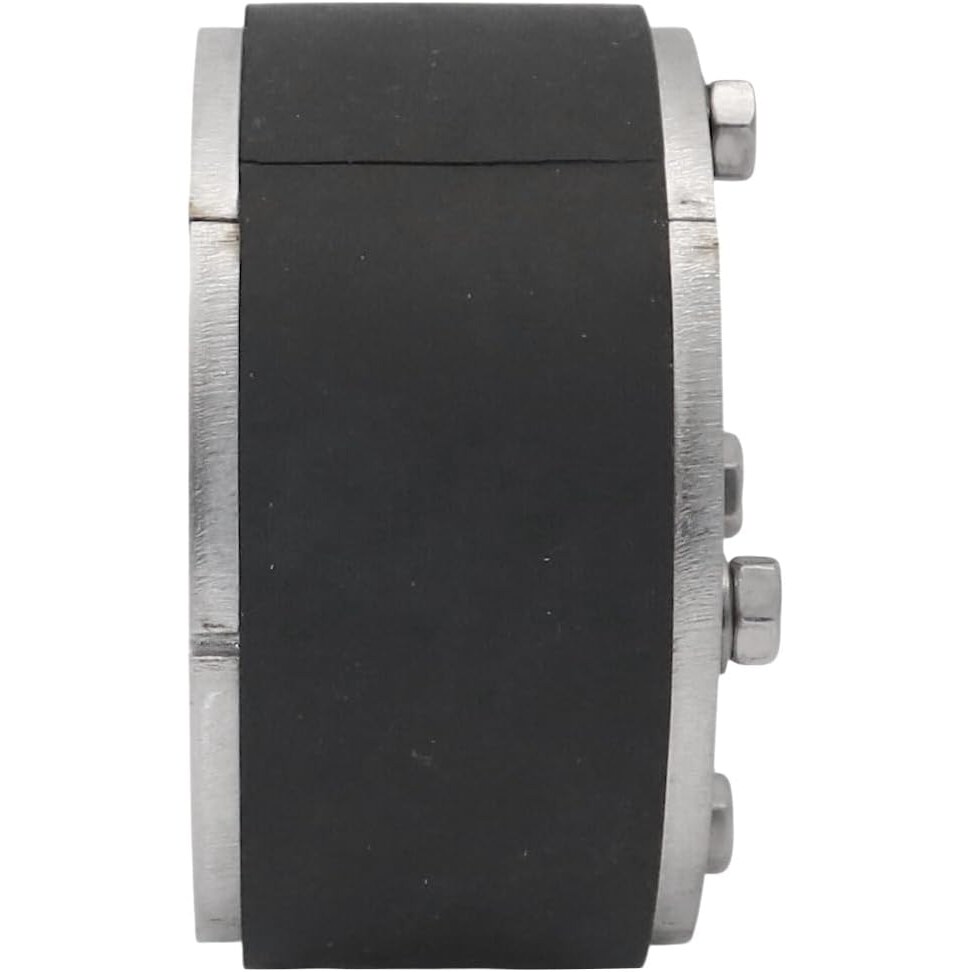

• Gummistärke: 40 mm
• Druckdichtigkeit: bis 2,5 bar
• Anzugs-Drehmoment: 8 Nm
• Durchführungen: 4x 4 bis 34 mm
• Innendurchmesser: Variabel durch "Zwiebelringtechnik"
• Lamellen: 4-6 mm, 6-10 mm, 10-14 mm, 14-19 mm, 19-24 mm, 24-29 mm, 29-34 mm
• Dichtbereich: ab 3,5 mm
• Temperaturbereich: -30 bis +120 °C

4-FACH ZWIEBELRINGTECHNIK: Ermöglicht die flexible Durchführung von bis zu 4 Leitungen mit einem Außendurchmesser von jeweils 4 bis 34 mm. Die beschrifteten Lamellen lassen sich kinderleicht auf den benötigten Durchmesser anpassen.

Technische Daten des Herstellers

Gut zu wissen

• Preis und Lieferung: CHF 110.- inklusive 8,1 % MwSt. Lieferung in 5 bis 8 Arbeitstagen, fertig verzollt.
• Garantie: 24 Monate. Abwicklung über uns in Winterthur.

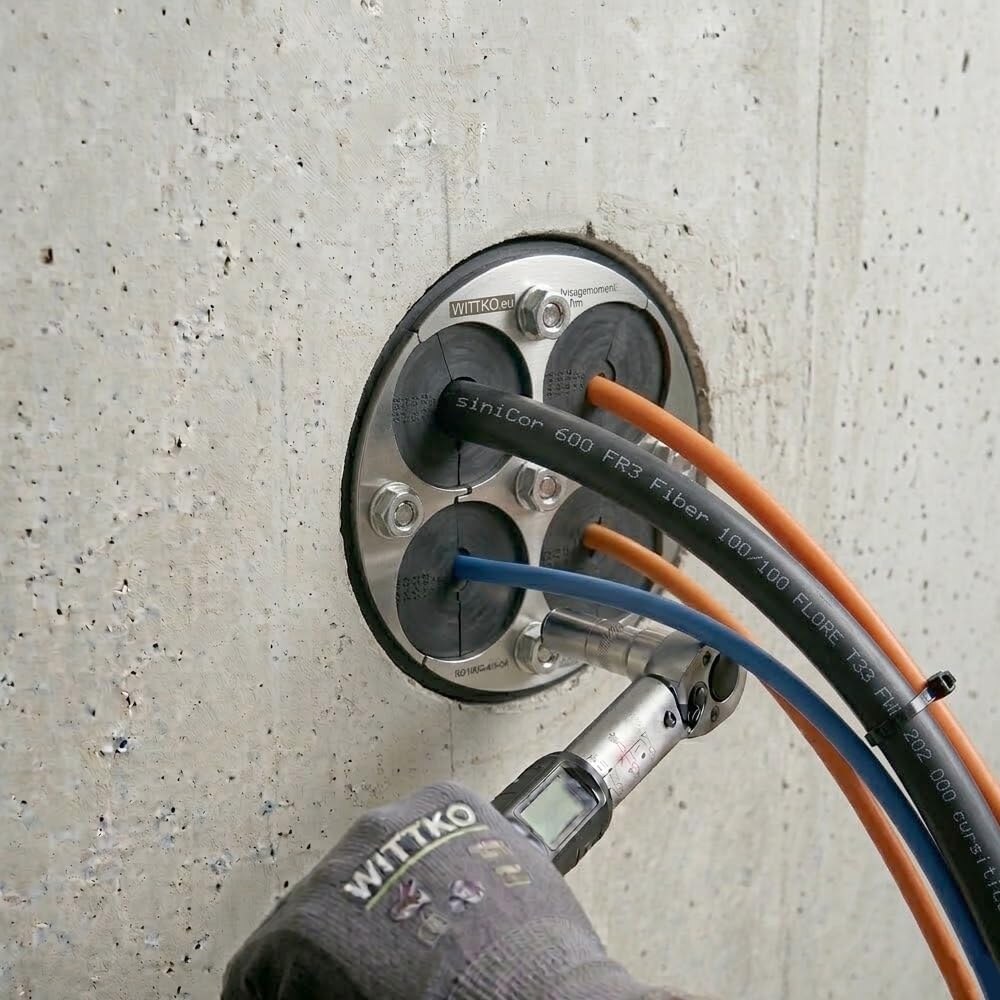

• Bohrung und Einbaumass: Der Hersteller nennt einen Einbaudurchmesser von 100 mm, also eine Kernbohrung DN100 oder ein Futterrohr. Der Dichtkörper aus EPDM ist 40 mm stark, die ganze Dichtung baut 10 x 10 x 5,6 cm. Angezogen wird mit 8 Nm, und weil die Bolzen einseitig angeschweisst sind, sitzen die Muttern nur auf einer Seite. Sie kommen also mit einer Seite der Wand aus.

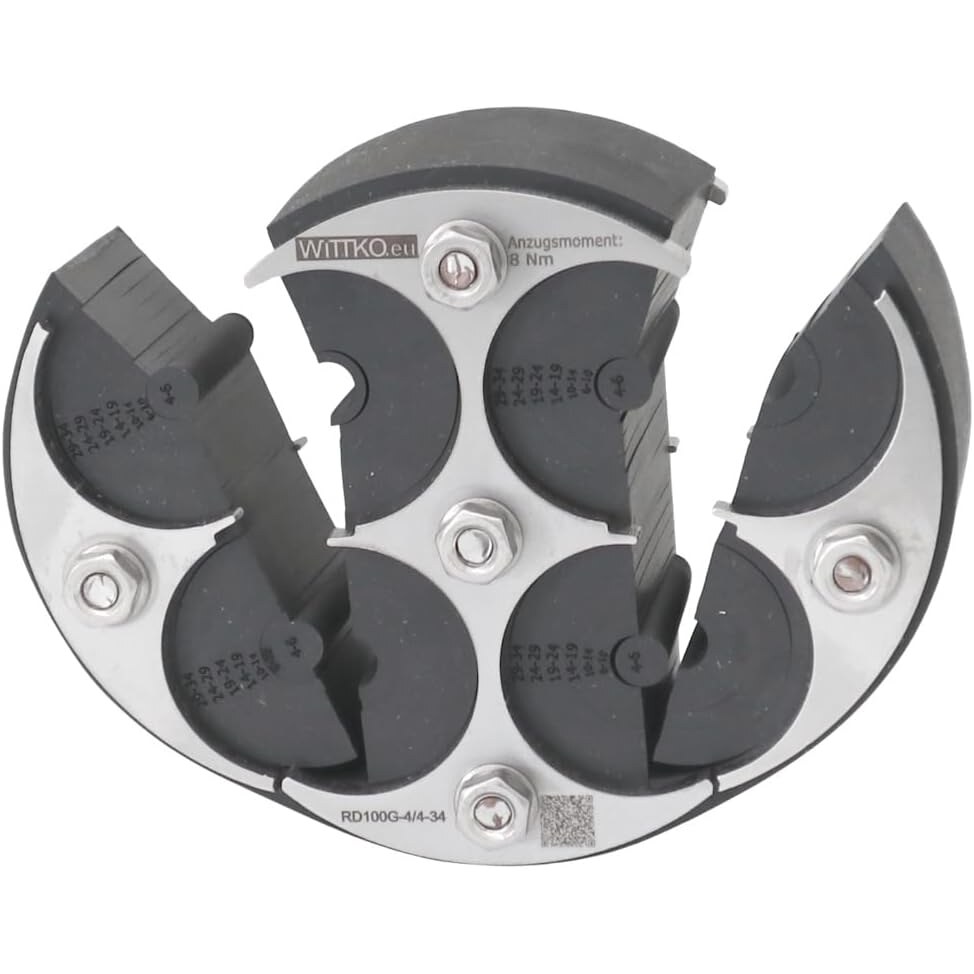

• Geteilt heisst nachträglich montierbar: Das ist der Unterschied, auf den es bei einer Mauerdurchführung ankommt. Diese Dichtung lässt sich aufklappen, mit der Arretierfunktion offen halten und um Kabel oder Rohre schliessen, die schon in der Wand liegen. Eine ungeteilte Ringraumdichtung müssten Sie über ein freies Leitungsende schieben, das Kabel also erst wieder herausziehen.
• Vier Durchgänge, 4 bis 34 mm: Jeder der vier Durchgänge wird über die beschrifteten Zwiebelring-Lamellen auf den Leitungsdurchmesser angepasst. Die Abstufungen sind 4-6, 6-10, 10-14, 14-19, 19-24, 24-29 und 29-34 mm, und der Dichtbereich beginnt laut Hersteller bei 3,5 mm. Für vier Leitungen, die alle mehr als 34 mm messen, ist die Dichtung nicht gedacht.
• Dichtigkeit so, wie der Hersteller sie angibt: Er nennt eine Druckdichtigkeit bis 2,5 bar gegen drückendes Wasser, radondicht mit ja und einen Temperaturbereich von -30 bis +120 °C. Eine Norm, eine Prüfstelle oder eine Beanspruchungsklasse nennt er für diesen Artikel nicht, deshalb steht hier auch keine.

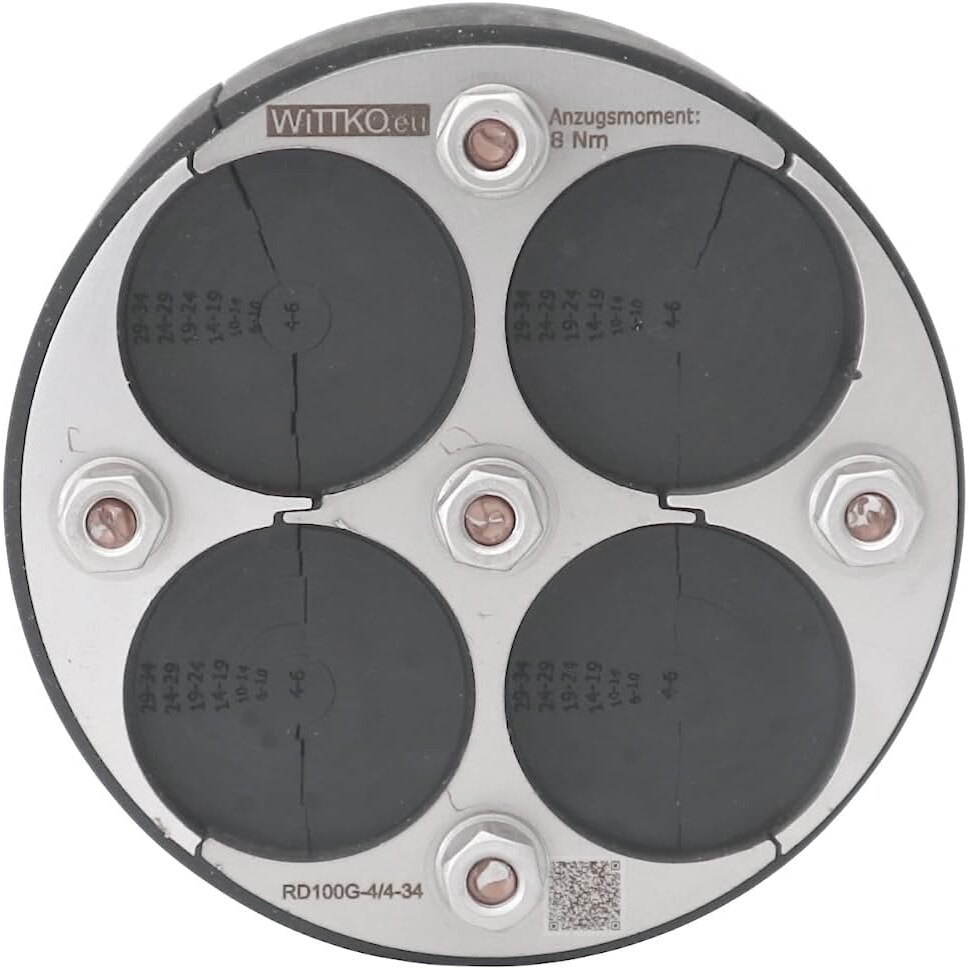

• Material: Druckplatten, Bolzen und Muttern sind aus Edelstahl V2A, der Dichtkörper aus EPDM. Auf der Druckplatte selbst ist das Anzugsmoment von 8 Nm eingeprägt.
