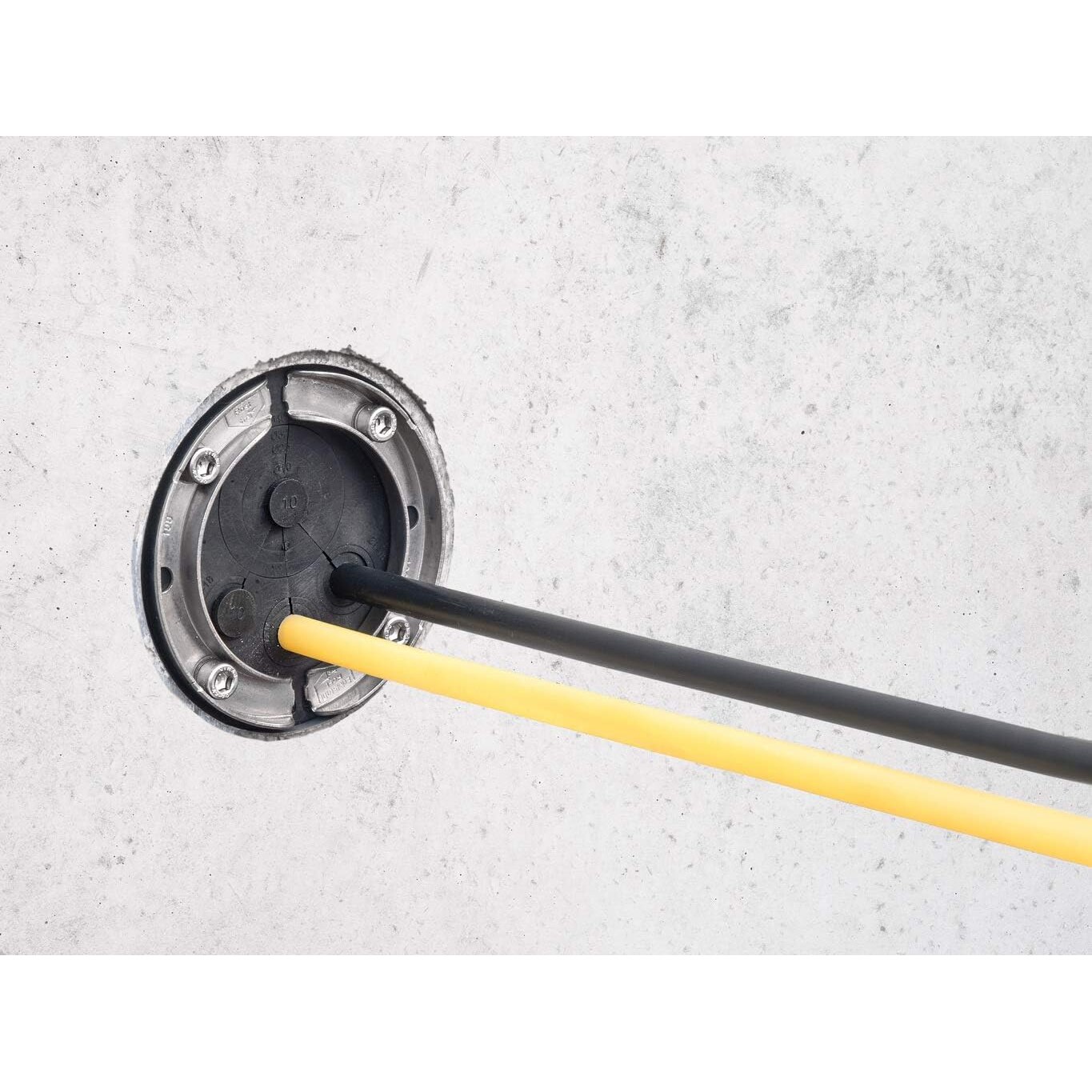

Hauff HSD 100 RW Ringraumdichtung DN100, 3 Kabel 6-18 mm und 1 Rohr 25/32/40 mm

Ringraumdichtung mit Segmentringen für eine Kernbohrung DN 100, die drei Kabel mit 6 bis 18 mm und ein Rohr mit 25, 32 oder 40 mm Aussendurchmesser abdichtet.

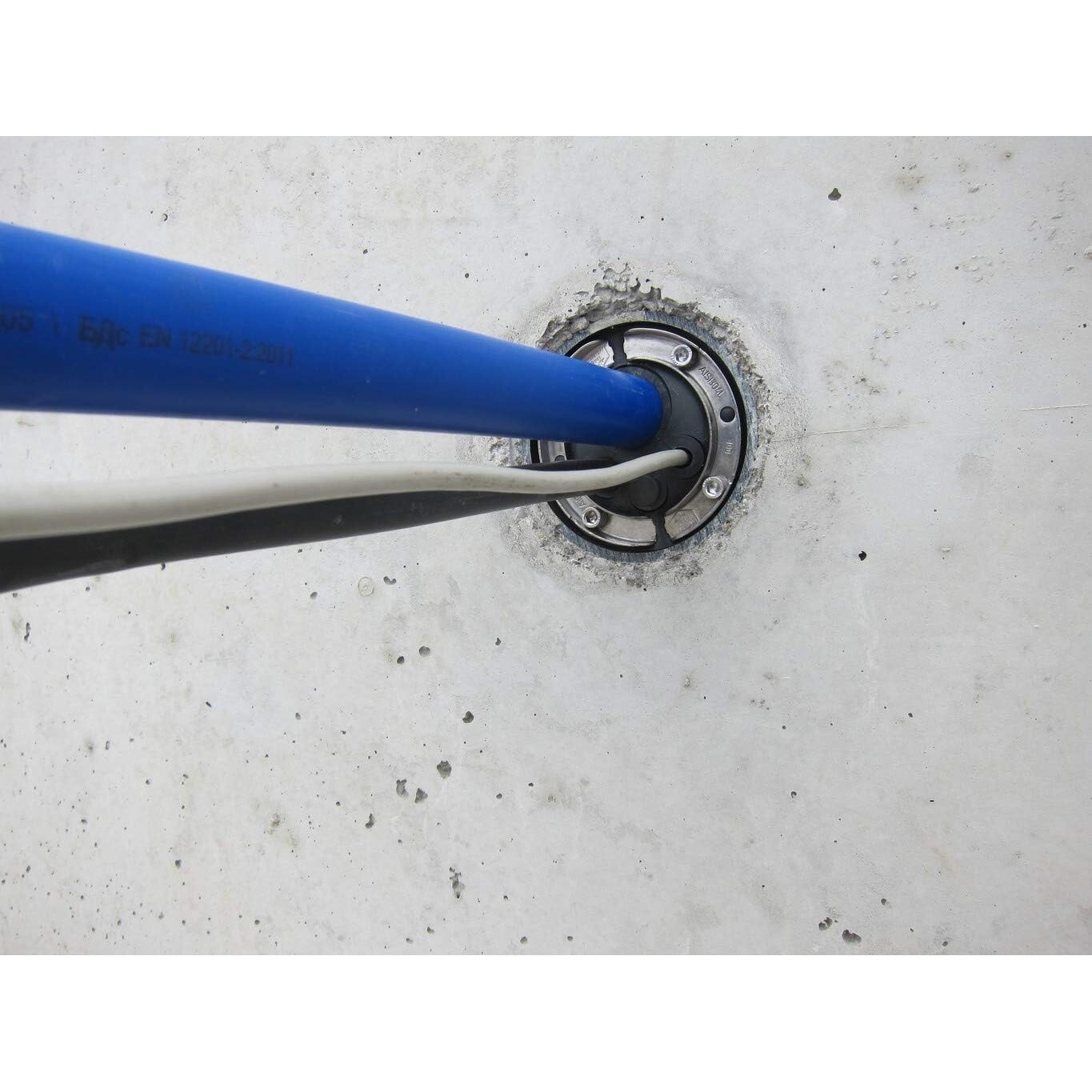

Die Dichtung füllt den Ringraum zwischen der Kernbohrung DN 100 und den durchgeführten Leitungen; drei Durchgänge sind für Kabel vorgesehen, der vierte für ein Rohr.

Angepasst wird über die beschrifteten Segmentringe vor Ort, und die eingebaute Kontrollöffnung zeigt beim Anziehen, ob die Pressplatte genügend Druck aufgebaut hat.

Originalbeschreibung des Herstellers

Angaben des Herstellers zum Originalartikel:

• Für Kernbohrung DN 100, Durchmesser Kernbohrung 99 mm – 103 mm
• Zur Abdichtung von neu zu installierenden oder bereits verlegten Rohren in Kernbohrungen oder Futterrohren.
• Durch die Segmentringtechnik ist ein individuelle Anpassung auf den Leitungsdurchmesser vor Ort möglich

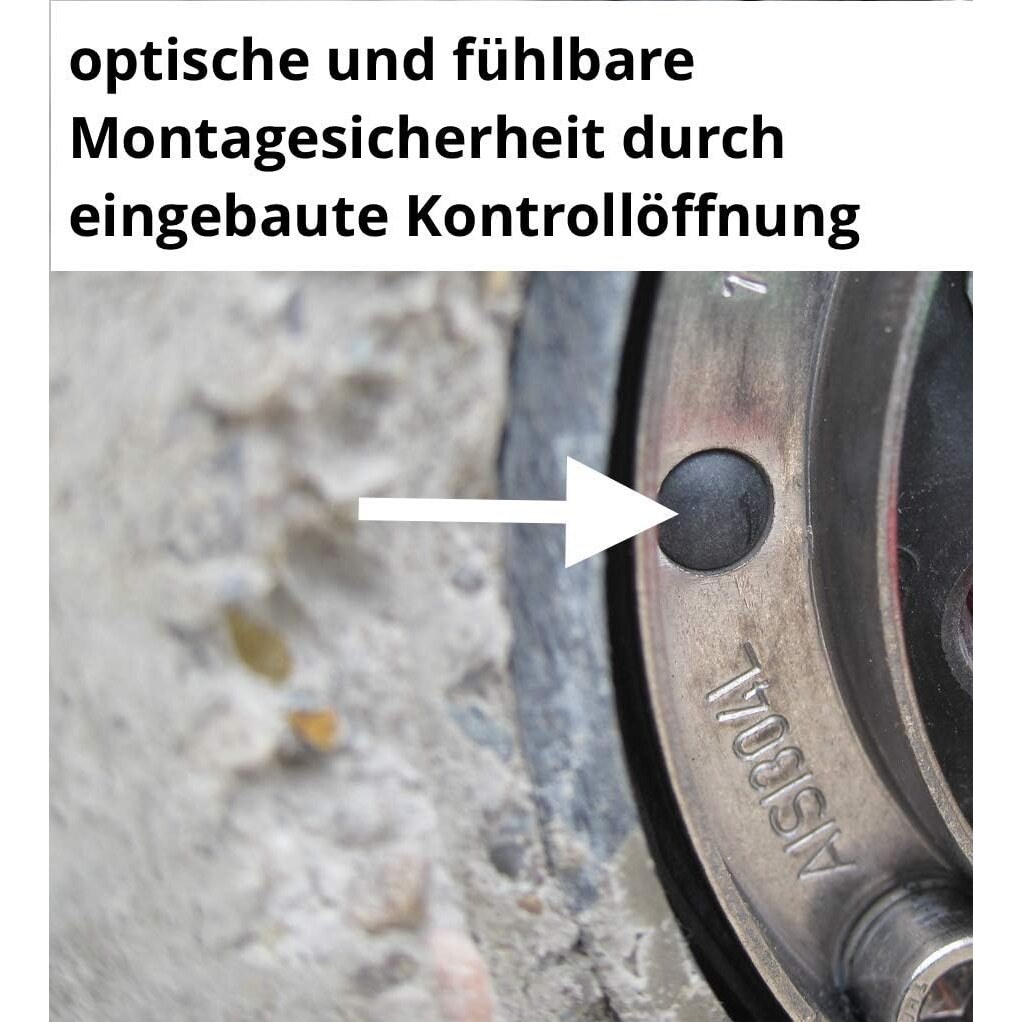

• Optische und fühlbare Montagesicherheit durch eingebaute Kontrollöffnung
• Für 3 Kabel 6-18 mm und 1 Rohr 25, 32 oder 40 mm

U-Profil-Presssegmente aus Edelstahl A2 oder A4

Pressplatten, Schrauben und Muttern aus Edelstahl rostfrei V2A (AISI 304L) oder V4A (AISI 316L). Säurebeständig und erhöhte Beständigkeit gegen Korrosion, Wasser, Wasserdampf, Luftfeuchtigkeit.

Eingebaute sicht- und fühlbare Drehmomentkontrolle

Optische und fühlbare Montagesicherheit durch eingebaute Kontrollöffnung

Supersegmentringtechnologie mit exakter Durchmesserbeschriftung

Integrierte Supersegmentringtechnologie zur individuellen Anpassung auf den Leitungsdurchmesser vor Ort

Hohe Ansprüche – Dichtbreite 40 mm

Gummi aus EPDM. EPDM besitzt eine gute Hitze-, Alterungs-, Chemikalienbeständigkeit. Hohe Elastizität und gutes Kälteverhalten. Termperaturbeständig von +140 bis -40 °C.

Technische Daten des Herstellers

Gut zu wissen

• Preis und Lieferung: CHF 67.- inklusive 8,1 % MwSt. Lieferung in 5 bis 8 Arbeitstagen, fertig verzollt.
• Garantie: 24 Monate. Abwicklung über uns in Winterthur.
• Bohrung: Der Hersteller nennt eine Kernbohrung DN 100 und gibt den zulässigen Bohrungsdurchmesser mit 99 bis 103 mm an, alternativ ein Futterrohr. Die Dichtbreite beträgt 40 mm.
• Drei Kabel und ein Rohr: Drei Durchgänge sind für Kabel mit 6 bis 18 mm Aussendurchmesser vorgesehen, der vierte für ein Rohr mit 25, 32 oder 40 mm. Das sind drei feste Rohrgrössen und keine durchgehende Spanne, ein Rohr mit 36 mm liegt also zwischen zwei Stufen. Angepasst wird über die beschrifteten Segmentringe vor Ort.
• Geteilt oder ungeteilt – für diesen Artikel nicht angegeben: Der Anbieter schreibt zu diesem Artikel nur, die Dichtung sei zur Abdichtung von neu zu installierenden oder bereits verlegten Rohren in Kernbohrungen und Futterrohren gedacht. Ob sich der Dichtkörper aufklappen lässt, steht in den Artikelangaben nicht. Rechnen Sie deshalb damit, die Leitungen einfädeln zu müssen, oder fragen Sie vor der Bestellung bei uns nach.
• Dichtigkeit: Für diesen Artikel nennt der Anbieter keinen Druck in bar, keine Wassersäule, keine Beanspruchungsklasse, kein Prüfzeichen und keine Prüfstelle. Solche Angaben stehen deshalb nicht auf dieser Seite.
• Material: Der Dichtkörper ist aus EPDM und laut Hersteller von +140 bis -40 °C temperaturbeständig. Pressplatten, Schrauben und Muttern sind aus rostfreiem Edelstahl. Der Hersteller nennt dazu V2A (AISI 304L) oder V4A (AISI 316L), ohne für diesen Artikel eine der beiden Güten festzulegen.
• Montagekontrolle: Die Dichtung hat eine eingebaute Kontrollöffnung, die die Montage laut Hersteller optisch und fühlbar kontrollierbar macht.
