Ritzer Mauerdurchführung Ø 100 mm, EPDM, 5-fach, 7-12 und 24-44 mm

Ungeteilte Ringraumdichtung aus EPDM für eine Kernbohrung von 100 mm, die fünf Leitungen einzeln abdichtet und mit Pressplatten aus Edelstahl verspannt wird.

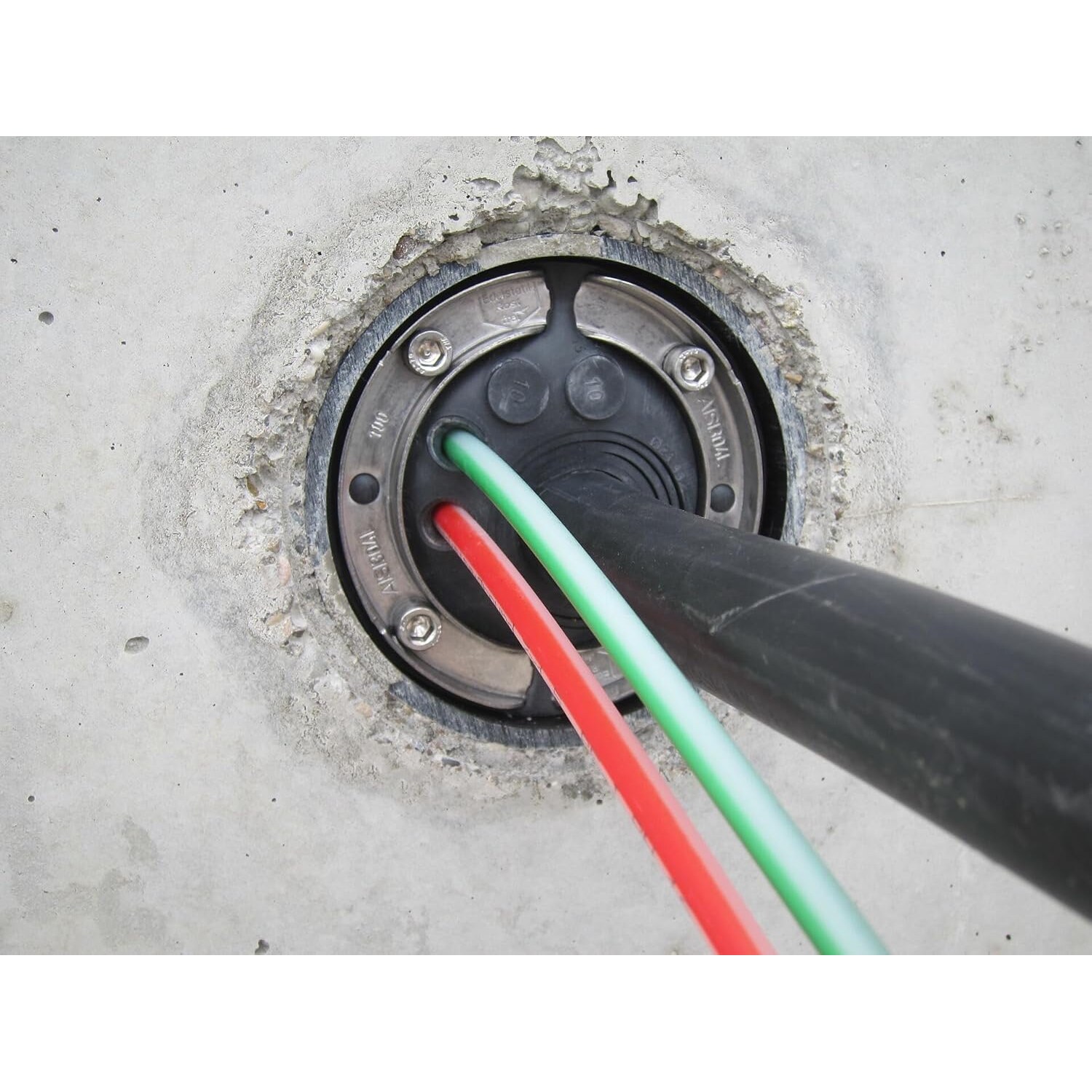

Die Dichtung wird in eine 100 mm grosse Kernbohrung gesetzt, die Segmentringe werden auf den jeweiligen Leitungsdurchmesser abgezogen, danach pressen die Edelstahlplatten das EPDM gegen Bohrungswand und Leitung.

Weil sie nicht geteilt ist, gehört sie an Leitungen, die noch eingezogen werden können – über ein fertig konfektioniertes Kabel mit Stecker oder über ein bereits eingebautes Rohr lässt sie sich nicht mehr legen.

Originalbeschreibung des Herstellers

Angaben von Ritzer zum Originalartikel:

• 5-fach Mauerdurchführung für eine 100 mm Kernbohrung, Dichtbreite 40mm. Diese Dichtung ist nicht teilbar. Rohre / Kabel müssen in die Dichtung eingefädelt werden.
• Dichtung mit Segmentringen, für 5 verschiedene Kabel / Rohre zwischen 7 und 44mm, inkl. Blindstopfen. Vier Durchführungen für Kabeldurchmesser von 7 bis 12 mm und eine Druchführung für Kabel/Rohrdruchmesser von 24 bis 44 mm
• Mit Drehmomentkontrolle und aus rostfreiem Edelstahl
• Die Montage der Mehrfach-Bauwerksdurchführung ist besonders schnell erledigt
• Gas- und wasserdicht, radonsicher
• Optische und fühlbare Montagesicherheit durch eingebaute Kontrollöffnung
• Integrierte Segmentringtechnik zur individuellen Anpassung auf die Leitungsdurchmesser vor Ort

Hohe Ansprüche – Dichtbreite 40 mm

Gummi aus EPDM. EPDM besitzt eine gute Hitze-, Alterungs-, Chemikalienbeständigkeit. Hohe Elastizität und gutes Kälteverhalten. Termperaturbeständig von +140 bis -40 °C.

U-Profil-Presssegmente aus Edelstahl A2 oder A4

Pressplatten, Schrauben und Muttern aus Edelstahl rostfrei V2A (AISI 304L) oder V4A (AISI 316L). Säurebeständig und erhöhte Beständigkeit gegen Korrosion, Wasser, Wasserdampf, Luftfeuchtigkeit.

Supersegmentringtechnologie mit exakter Durchmesserbeschriftung

Integrierte Supersegmentringtechnologie zur individuellen Anpassung auf den Leitungsdurchmesser vor Ort

Eingebaute sicht- und fühlbare Drehmomentkontrolle

Optische und fühlbare Montagesicherheit durch eingebaute Kontrollöffnung

Technische Daten des Herstellers

Gut zu wissen

• Preis und Lieferung: CHF 64.- inklusive 8,1 % MwSt. Lieferung in 5 bis 8 Arbeitstagen, fertig verzollt.
• Garantie: 24 Monate. Abwicklung über uns in Winterthur.
• Nicht teilbar – das ist der wichtigste Punkt: Ritzer schreibt ausdrücklich, dass diese Dichtung nicht teilbar ist und Rohre oder Kabel eingefädelt werden müssen. Sie passt damit zur Neuinstallation und zu Leitungen, die man noch durchziehen kann. Über ein Kabel mit angeschlagenem Stecker oder um ein schon verlegtes Rohr herum lässt sie sich nicht legen – dafür braucht es eine geteilte Ausführung.
• Passende Bohrung: Die Dichtung ist für eine Kernbohrung von 100 mm gemacht. Die Dichtbreite beträgt 40 mm, die Bohrung muss also mindestens auf dieser Länge rund und sauber sein.
• Fünf Durchgänge mit festen Grössen: Vier Durchführungen nehmen Kabel von 7 bis 12 mm auf, eine nimmt Kabel oder Rohre von 24 bis 44 mm auf. Die Segmentringe werden bis zum passenden Durchmesser abgezogen, nicht gebrauchte Durchgänge werden mit den mitgelieferten Blindstopfen verschlossen. Leitungen ausserhalb dieser Bereiche lassen sich nicht abdichten.
• Dichtheit nach Herstellerangabe: Ritzer bezeichnet die Durchführung als gas- und wasserdicht sowie radonsicher. Eine Druckklasse, eine Wassersäule oder eine Prüfnorm gibt der Hersteller für diesen Artikel nicht an.

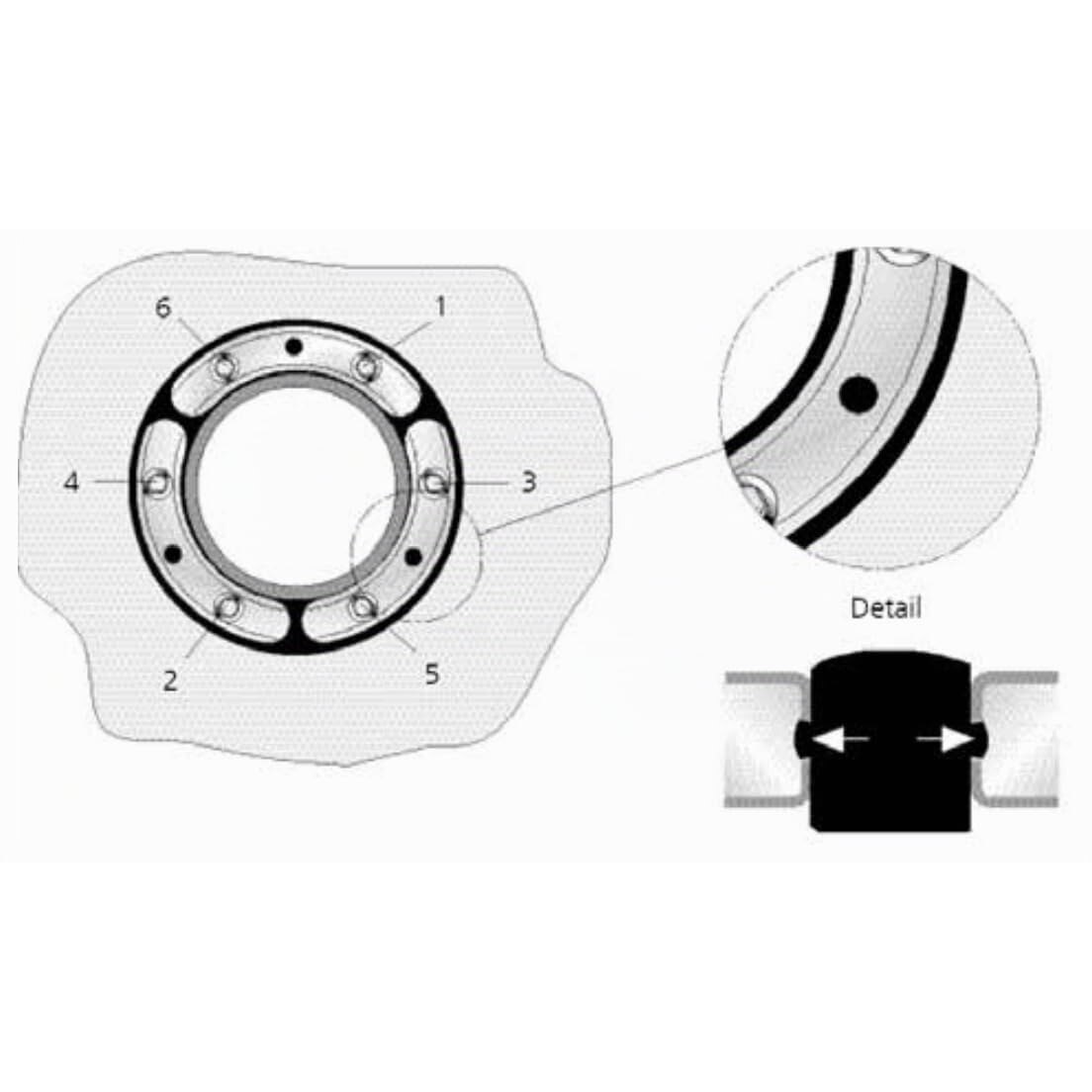

• Montage: Segmentringe auf den Leitungsdurchmesser abziehen, Dichtung einfädeln und einsetzen, dann die Schrauben anziehen, bis die eingebaute Kontrollöffnung das erreichte Drehmoment sicht- und fühlbar anzeigt.
• Material: Der Dichtkörper ist EPDM und laut Hersteller von -40 bis +140 °C beständig, Pressplatten und Verschraubung sind aus rostfreiem Edelstahl.
