RUNCCI-YUN R564 Magnetkontakt mit Wechsler NC und NO, 4 Stück, schwarz, Schaltabstand 15 bis 25 mm

Verkabelter Magnetkontakt mit Wechslerklemmen für Öffner und Schliesser, der einer vorhandenen Alarm- oder Steuerungsanlage den Zustand von Tür, Fenster oder Garagentor meldet.

Der Kontakt ergänzt eine vorhandene Alarm-, Zutritts- oder Türsteuerung um die Rückmeldung, ob Tür, Fenster oder Garagentor offen stehen.

Er ist keine eigene Alarmanlage: Laut Hersteller gibt er nur ein Schaltsignal an ein Gerät weiter und darf weder eine Stromversorgung noch eine Lampe direkt schalten.

Originalbeschreibung des Herstellers

Angaben von RUNCCI-YUN zum Originalartikel:

Magnetische Kontaktsensoren können zu kabelgebundenen Hausalarmanlagen hinzugefügt werden. Sie sind ideal zum Schutz von Türen, überlappenden Magnetkontakten, Holztür- oder Fenstereinsätzen. Der Magnetkontakt ist ideal für Alarmanlagen, LED, Relais und GPS-Niederspannung.

Beschreibung der Technologie

Name: Reed Switch Magnetischer Türkontakt Material: feuerfester ABS-Schutzschild. Farbe: schwarz Verbindungsmodus: N.C./N.O angeschlossen. Nennstrom 500 (mA) Nennspannung (VCC)100 Nennleistung 10W Betriebsabstand: mehr als 15 mm, weniger als 25 mm.

Tipp für Sie.

Der magnetische Türschalter muss entsprechend der Schaltentfernung installiert werden; Es kann nur ein Schaltsignal an das Gerät liefern, das weder direkt Strom aufladen noch die Lampe direkt anschließen kann! Der Türmagnet muss von Quellen starker Magnetfeldstörungen ferngehalten werden, z.B. ein Trafo entfernt. Andernfalls werden die Betriebseigenschaften des Türmagneten verändert und mögliche falsche Aktionen sind möglich.

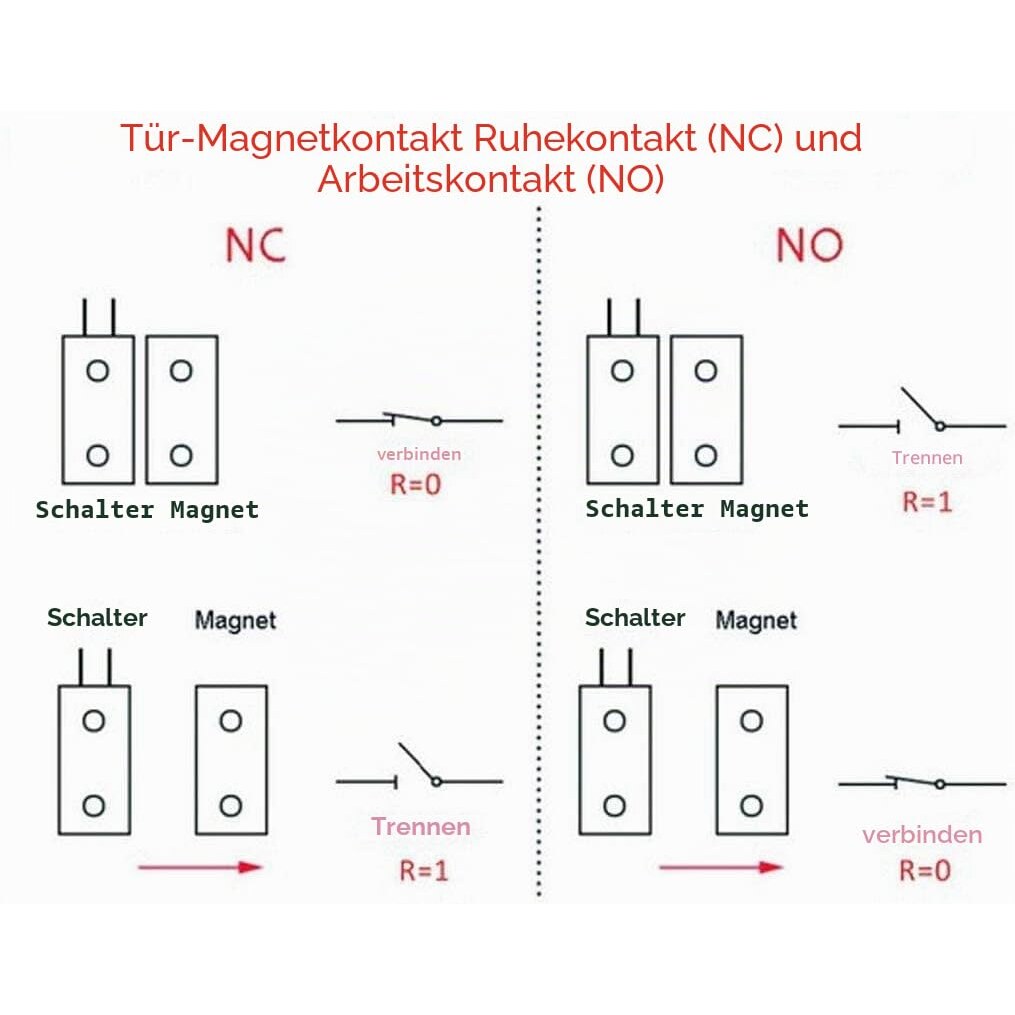

NC bedeutet normalerweise geschlossen: Wenn der Magnet zusammen ist, ist der Stromkreis leitend (Licht an); Wenn der Magnet getrennt wird, ist der Stromkreis nicht leitend (Lichter aus).

• ♥Normally Open Type: Wenn der Magnet und der Reed-Schalter zusammen sind, sind sie im ausgeschalteten Zustand (NO).
• ♥Normal geschlossener Typ: Wenn der Magnet und der Reedschalter zusammen sind, sind sie im eingeschalteten Zustand (NC).
• ♥Verwendet für Nichtmetall-Tür-/Fensterschutz Externe Stromversorgung, Anschluss an drahtgebundene oder drahtlose Alarmzentrale. Nur Magnetschalter,

Technische Daten des Herstellers

Gut zu wissen

• Preis und Lieferung: CHF 20.- inklusive 8,1 % MwSt. Lieferung in 5 bis 8 Arbeitstagen, fertig verzollt.
• Garantie: 24 Monate. Abwicklung über uns in Winterthur.
• NC und NO liegen beide an: Der Kontakt hat drei Klemmen — gemeinsamer Anschluss, Öffner und Schliesser. Damit lässt er sich für beide Schaltzustände verwenden, während ein reiner Ruhekontakt nur einen Zustand kennt.

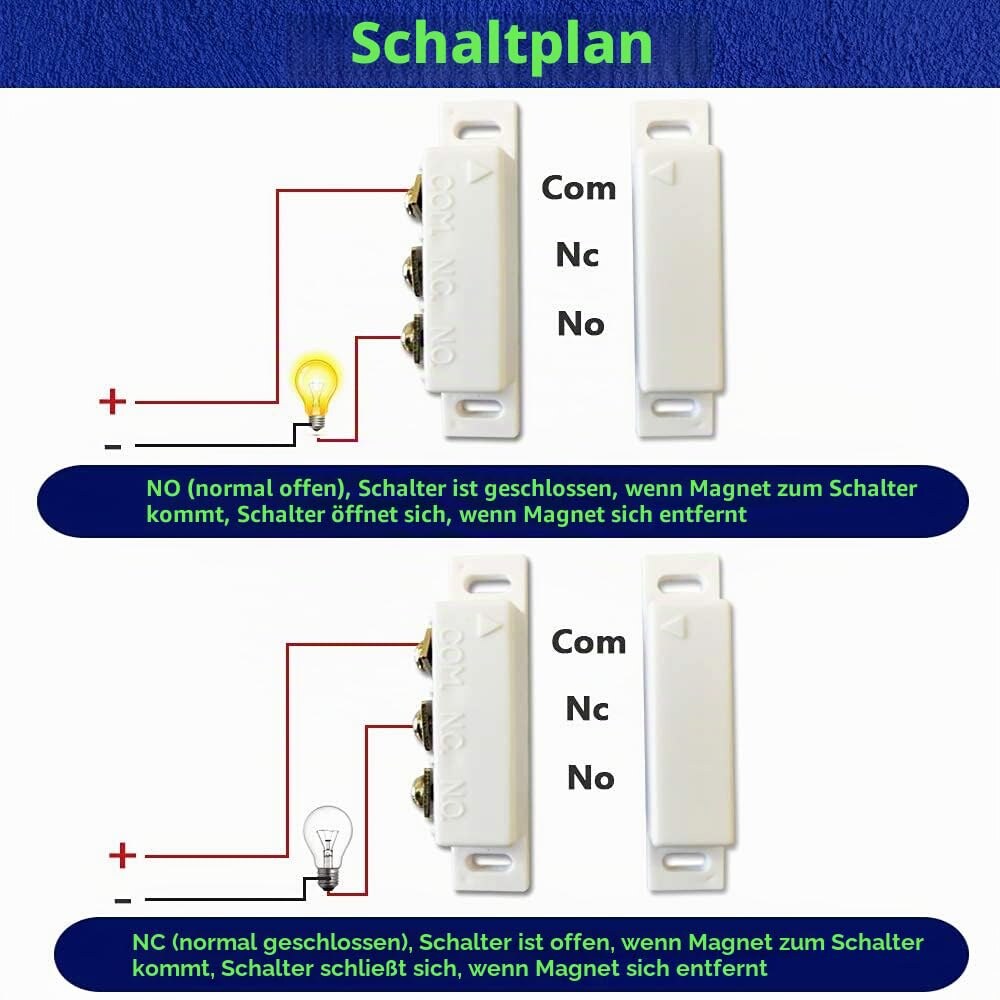

• Klemmen vor dem Anschliessen durchmessen: Die Herstellerunterlagen sind hier nicht eindeutig. Die Beschreibung und die eine Schaltübersicht sagen, bei anliegendem Magnet sei der NC-Kreis geschlossen; der Schaltplan derselben Bildstrecke beschriftet es umgekehrt. Wer die Klemmen mit einem Durchgangsprüfer kurz prüft, bevor er auflegt, kommt sicher ans Ziel.
• Schaltabstand: mehr als 15 mm und weniger als 25 mm. Schalter und Magnet müssen auf gleicher Höhe sitzen; grössere Spalten werden nicht sicher erkannt.
• Belastbarkeit: 100 V Nennspannung und 10 W Nennleistung. Beim Nennstrom nennt der Hersteller in der Beschreibung 500 mA, in der technischen Tabelle 100 mA — wir führen den tieferen Wert, weil der Kontakt ohnehin nur ein Signal weitergeben soll. Eine Last direkt daran zu betreiben, schliesst der Hersteller ausdrücklich aus.
• Montage: Aufbau, nicht Einbau: Schalter und Magnet haben je zwei seitliche Laschen und werden aussen auf Rahmen und Flügel geschraubt; ein Fräs- oder Bohrmass gibt der Hersteller nicht an. Als Einsatzbereich nennt er Türen, Fenster und Einsätze aus Nichtmetall. Starke Magnetfelder, etwa ein Trafo in der Nähe, verändern laut Hersteller das Schaltverhalten.

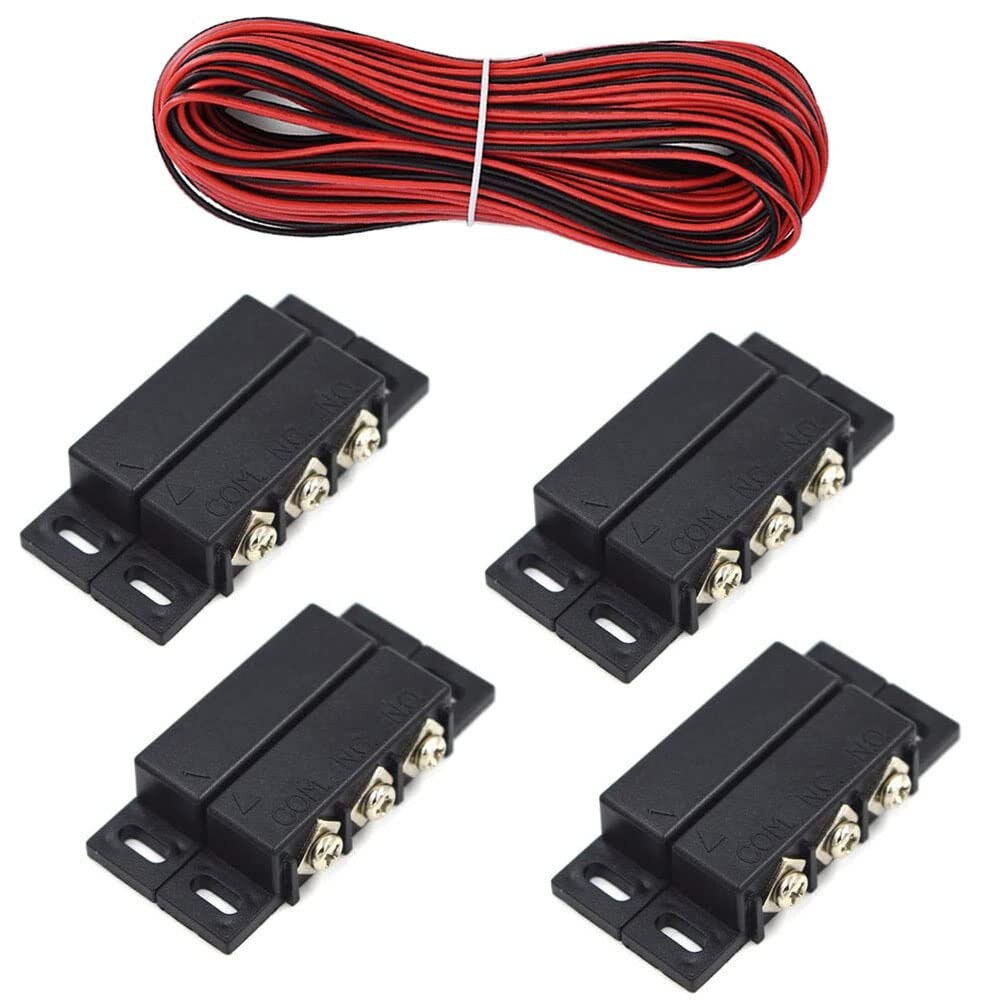

• Lieferumfang: vier Magnetkontakte mit Magneten und ein Anschlusskabel von 300 cm. Zentrale, Netzteil und Auswertung gehören nicht dazu.
• Anschluss: Reines Kleinspannungsbauteil ohne Netzstecker — für die Schweizer Steckernorm ist nichts zu beachten.
