HUAREW Relaismodul 12 V, 1 Kanal mit Optokoppler, 10 Stück, Kontakt 10 A

Einkanaliges Relaismodul für 12 V Gleichspannung mit optokopplergetrenntem Steuereingang, im Zehnerpack für Steuerungen an Tür- und Sprechanlagen.

Die Module ergänzen eine vorhandene Tür- oder Sprechanlage dort, wo ein schwaches Steuersignal einen Verbraucher schalten soll, der mehr Strom zieht als der Ausgang der Anlage hergibt.

Sie sind kein Ersatz für eine Sprechanlage und kein Türöffner, sondern ein Zwischenglied, das mit seinem Relaiskontakt den bereits installierten Verbraucher schaltet.

Originalbeschreibung des Herstellers

Angaben von HUAREW zum Originalartikel:

Spezifikationen:

Material: PCB Steuersignal: TTL Auslösestrom: 5mA Betriebsspannung: 12V

Maximale Belastung: AC 250 V/10 A, DC 30 V/10 A maximal. Schaltspannung: 250VAC, 30V

Auslösespannung: 0-1,5 V (LOW); 3-5 V (HIGH)

LED-Anzeigen: Betriebsanzeige: Grün Relaiszustandsanzeige: rot

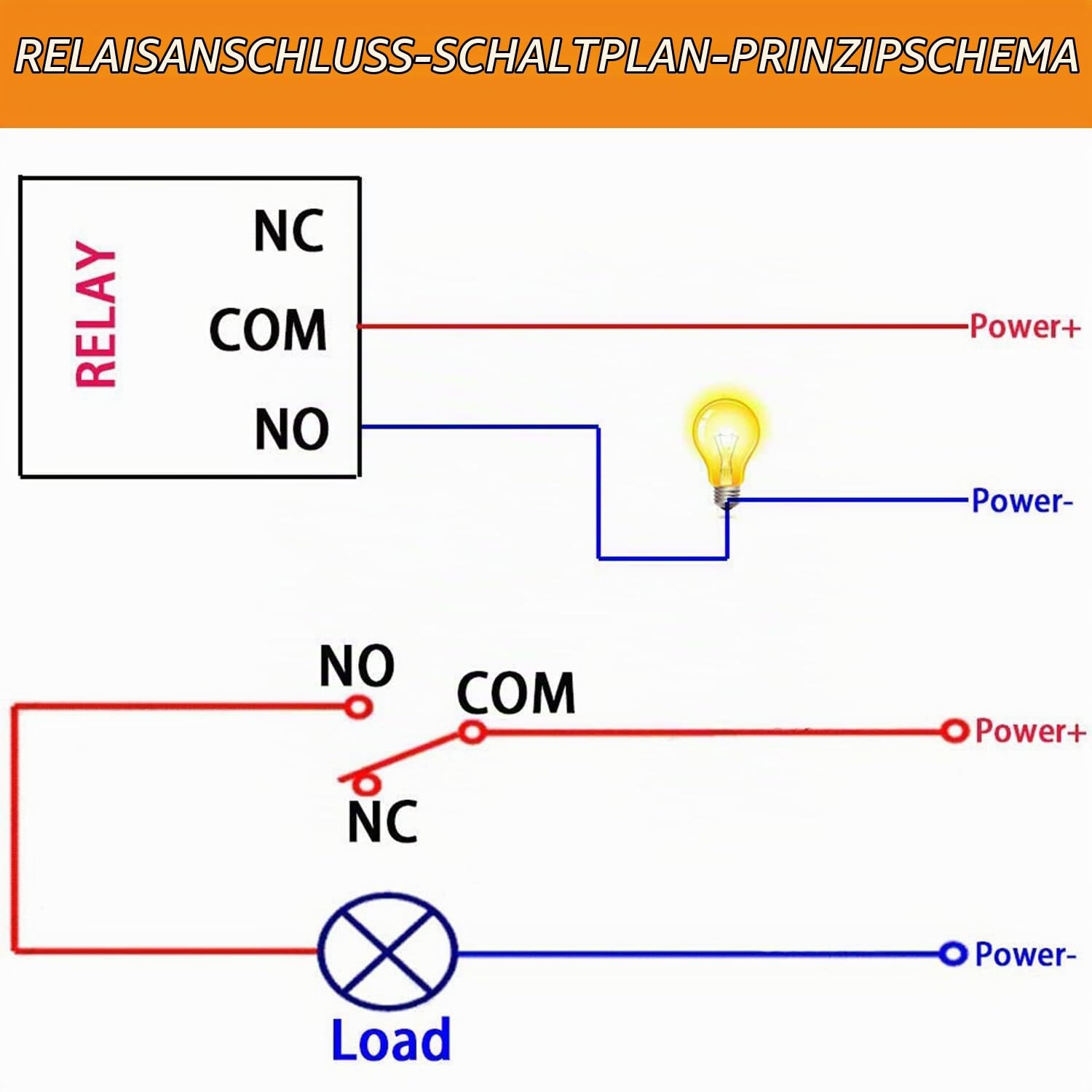

Relaisausgang: 1. NEIN: Das Relais ist normalerweise offen, das Relais wird ausgesetzt, bevor es geschlossen wird, und es wird mit COM kurzgeschlossen, nachdem es geschlossen ist. 2. COM: Gemeinsame Relaisschnittstelle 3. NC: Das Relais ist eine normalerweise geschlossene Schnittstelle, das Relais wird vor dem Einziehen mit COM kurzgeschlossen und nach dem Einziehen in der Luft gelassen.

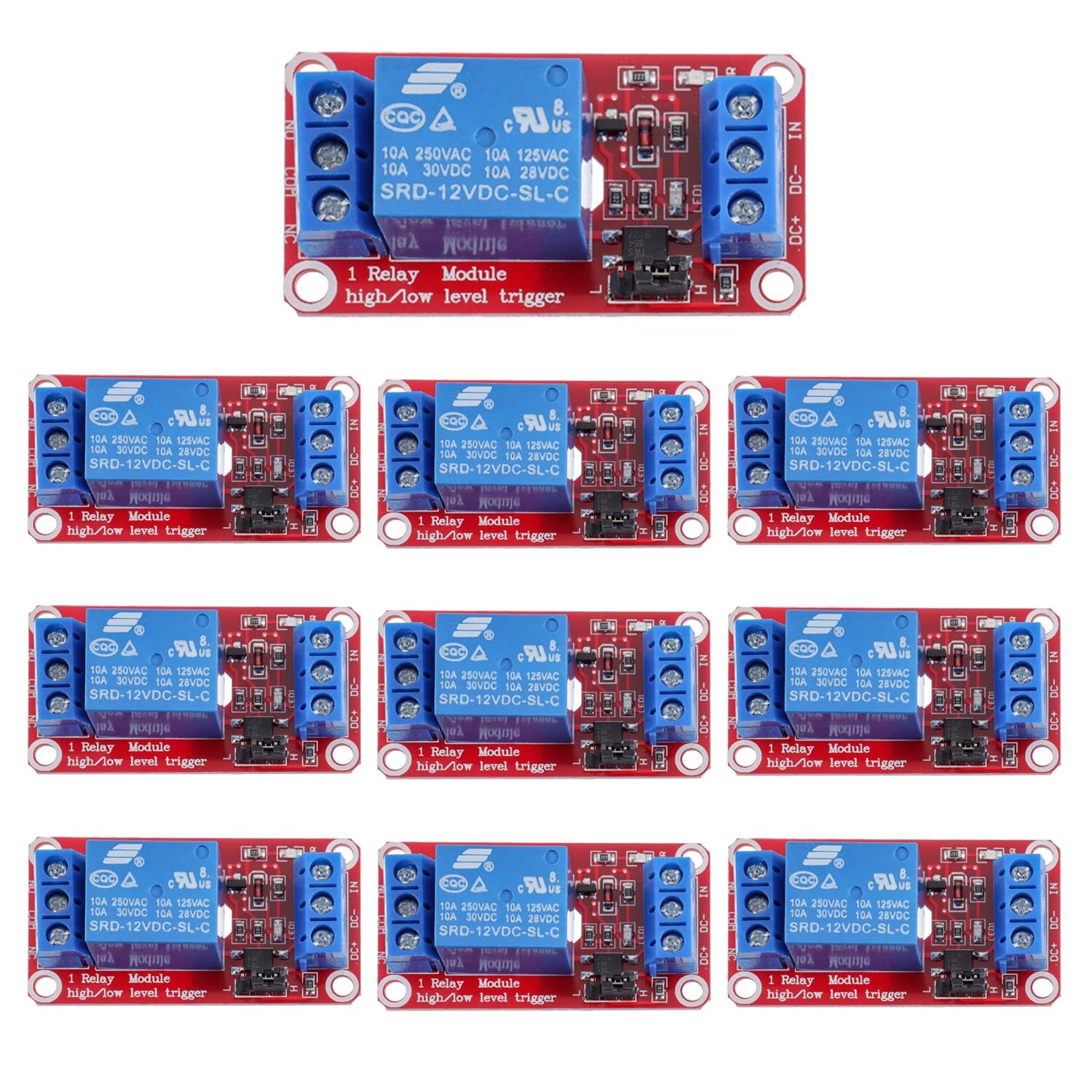

Paket beinhaltet: 10 x 1 Kanal 12V Relaismodul mit Optokoppler.

• Bequemlichkeit: Die Relaisplatine ist mit 1 Schnittstelle, humanisiertem Design, Eingangs- und Ausgangsklemmen und bequemer Verkabelung ausgestattet.
• Mit Kontrollleuchte: Mit Netzteil und funktionierenden Doppelkontrollleuchten. Betriebsanzeige (grün), Relaisstatusanzeige (rot)
• Isolationsdesign: Die Relaisplatine ist mit einem Patch-Optokoppler isoliert, und die Isolationsschaltung verhindert, dass der Relaisschaltstrom den E/A-Anschluss beschädigt.
• Hohe Qualität: Das Modul verwendet eine normalerweise offene Schnittstelle, ein hochwertiges Relais, die maximale Last des Relaismoduls: AC 250 V / 10 A, DC 30 V / 10 A.

Technische Daten des Herstellers

Gut zu wissen

• Preis und Lieferung: CHF 30.- inklusive 8,1 % MwSt. Lieferung in 5 bis 8 Arbeitstagen, fertig verzollt.
• Garantie: 24 Monate. Abwicklung über uns in Winterthur.
• Speisung und Kontakt nicht verwechseln: Gespeist wird das Modul mit 12 V Gleichspannung. Die 250 V AC aus der Herstellerangabe sind die Belastbarkeit des Relaiskontakts und keine Angabe zur Speisung — ein Schaltgerät für Netzspannung ist diese Platine nicht.
• Kontaktbelastbarkeit: 10 A bei 250 V AC beziehungsweise 10 A bei 30 V DC. Arbeiten an 230 V gehören in die Hand einer Fachperson.

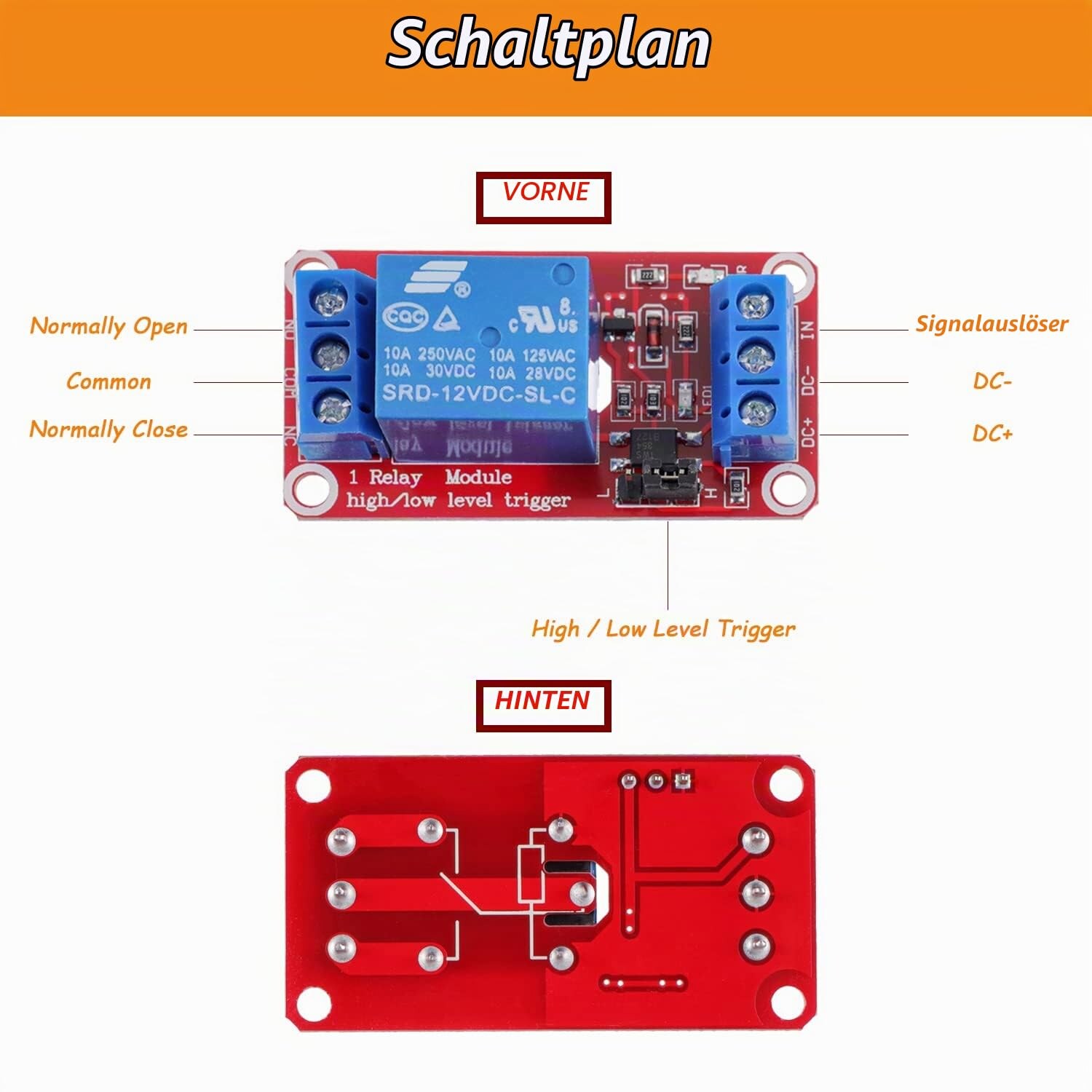

• Ausgang: Der Relaiskontakt liegt auf einer eigenen Klemmleiste mit Schliesser, gemeinsamem Anschluss und Öffner, getrennt von der Klemmleiste für Speisung und Steuersignal; der Steuereingang ist zusätzlich über einen Optokoppler getrennt. Ausdrücklich als potentialfreien Kontakt bezeichnet der Hersteller den Ausgang allerdings nirgends.
• Ansteuerung: Der Eingang arbeitet mit TTL-Pegel, 0 bis 1,5 V gelten als Low, 3 bis 5 V als High; der Auslösestrom beträgt 5 mA. Beide Pegelarten sind laut Hersteller nutzbar.
• Zehnerpack: Geliefert werden zehn einzelne Module. Türöffner, Netzteil und Steuergerät gehören nicht dazu.
• Anschluss: Reines Kleinspannungsgerät mit Schraubklemmen, ohne Netzstecker — die Schweizer Steckernorm spielt hier keine Rolle.
