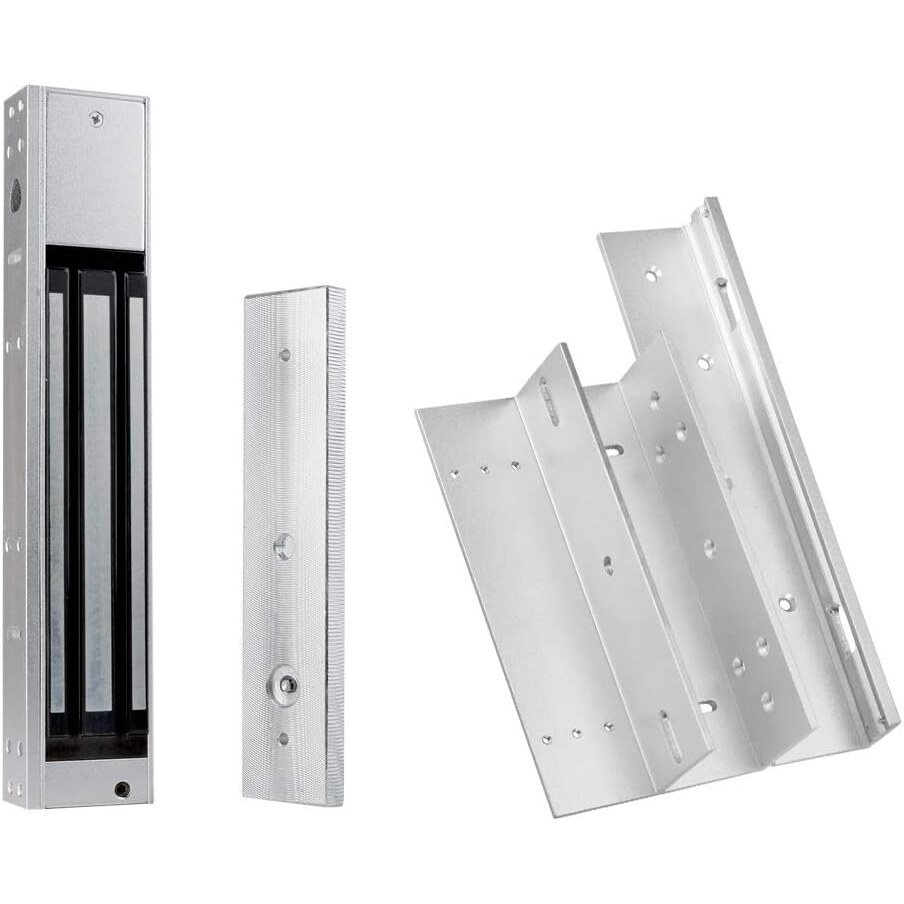

Elektromagnetschloss 280 kg Haltekraft, 12 V DC, mit ZL-Halterung

Haftmagnet für eine einflüglige Innentür, der von einer vorhandenen Zutrittssteuerung geschaltet wird und im bestromten Zustand mit 280 kg Haltekraft zuhält.

Das Magnetschloss ist der Aktor zu einer bereits vorhandenen Zutrittssteuerung – Codeschloss, Kartenleser oder Sprechanlage schalten es, die Tür selbst hält der Magnet.

Weil das Gehäuse aufliegend montiert wird und kein Schliessblech braucht, eignet es sich für Glas-, Holz- und Metalltüren, bei denen sich ein elektrischer Türöffner nicht einbauen lässt.

Originalbeschreibung des Herstellers

Angaben des Herstellers zum Originalartikel:

Dieses Türschloss ist ein besonderes Design mit langlebigem Material. Es kann Ihr Haus oder Geschäft schützen. Niedriger Betriebs- und Bereitschaftsstrom. Es ist besonders für Holz-, Glas- und Metalltüren geeignet.

Produktspezifikationen 280KG Magnetverschluss

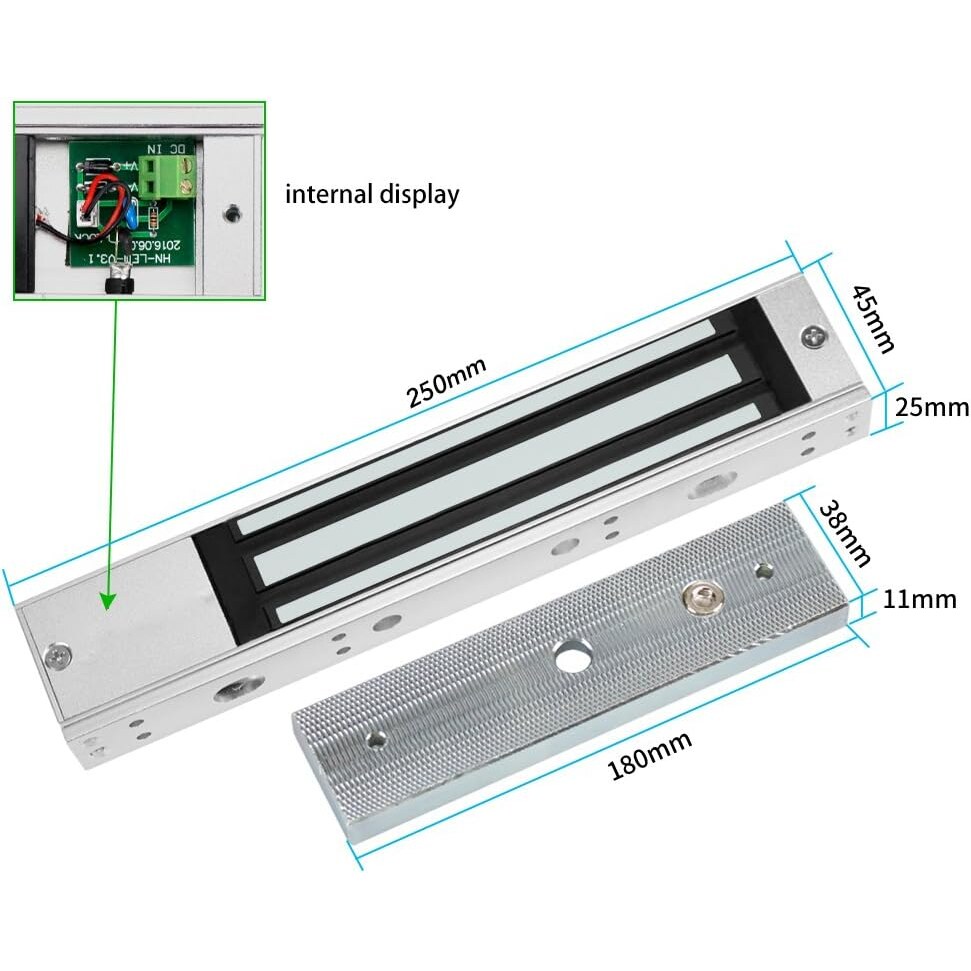

• Material: Aluminiumlegierung Schale + Eisenplatte
• Haltekraft: 280KG / 600lbs
• Arbeitsspannung: DC12V
• Arbeitsstrom: 380-430mA
• Feuchtigkeit: 0 bis 95%
• Betriebstemperatur: -10 bis 55 Grad Celsius
• Arbeitsmodus: Leistung zum Verriegeln, Ausschalten zum Entriegeln
• Arbeiten für Einzeltür
• Eingebauter Gegenstromschutzgerät (MOV)

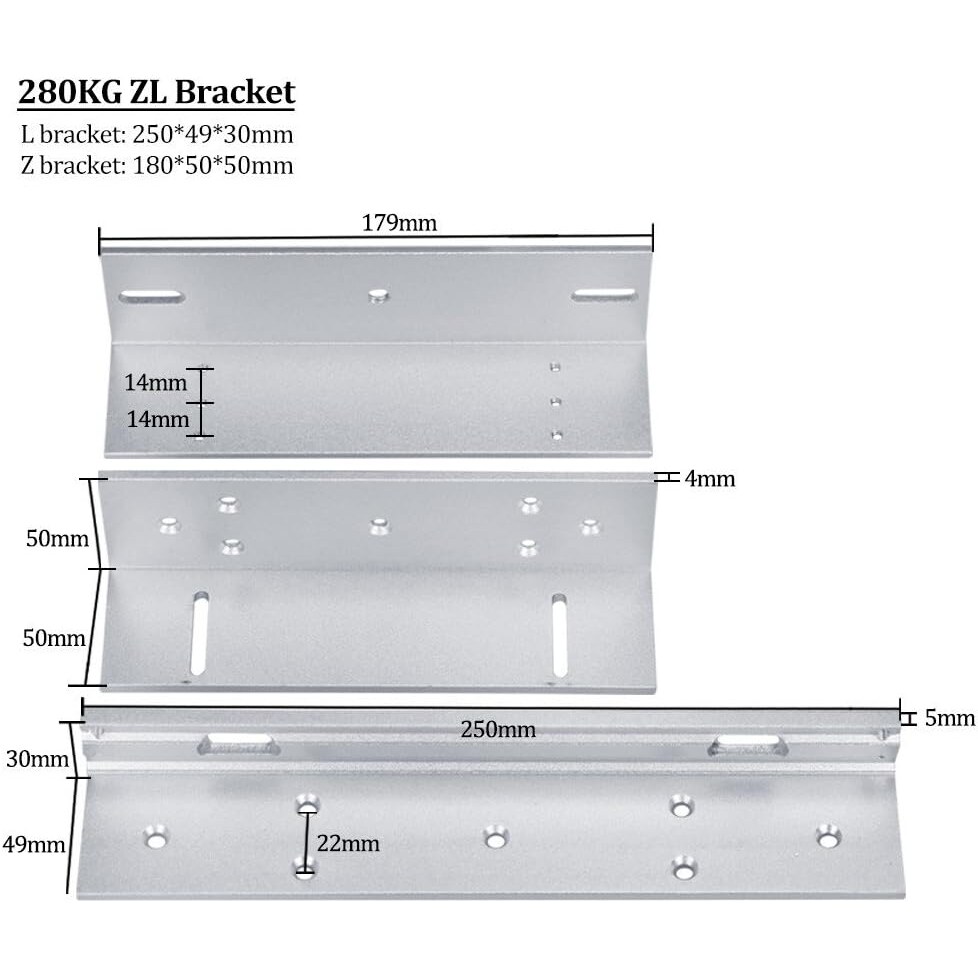

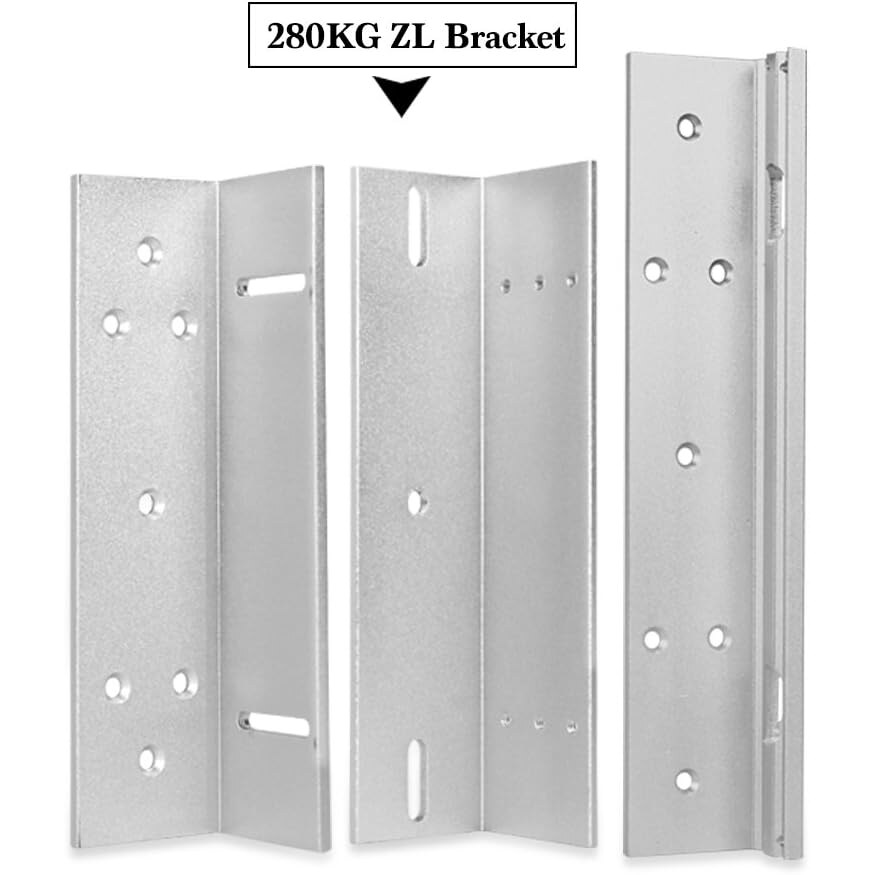

ZL Bügel

• Materialauswahl: Hochfestes Aluminium, sandgestrahlt
• Geeignet für Tür: Innentür
• Öffnungsmodus: 90 Grad Tür
• Verwendung mit: Magnetschloss-Serie von 280kg / 600Lbs
• Größe: Z-Bügel 180 * 50 * 50mm

Schaltplan

Wenn Sie das Schloss testen möchten, schließen Sie bitte das rote Kabel an zu "+ 12v", und schwarzes Kabel zu "GND" der 12VDC Stromversorgung. Wenn Sie das abgeschlossene Zugangskontrollsystem-Set installieren, verbinden Sie bitte das rote Kabel mit "NC", das schwarze Kabel mit "COM" der Stromversorgung.

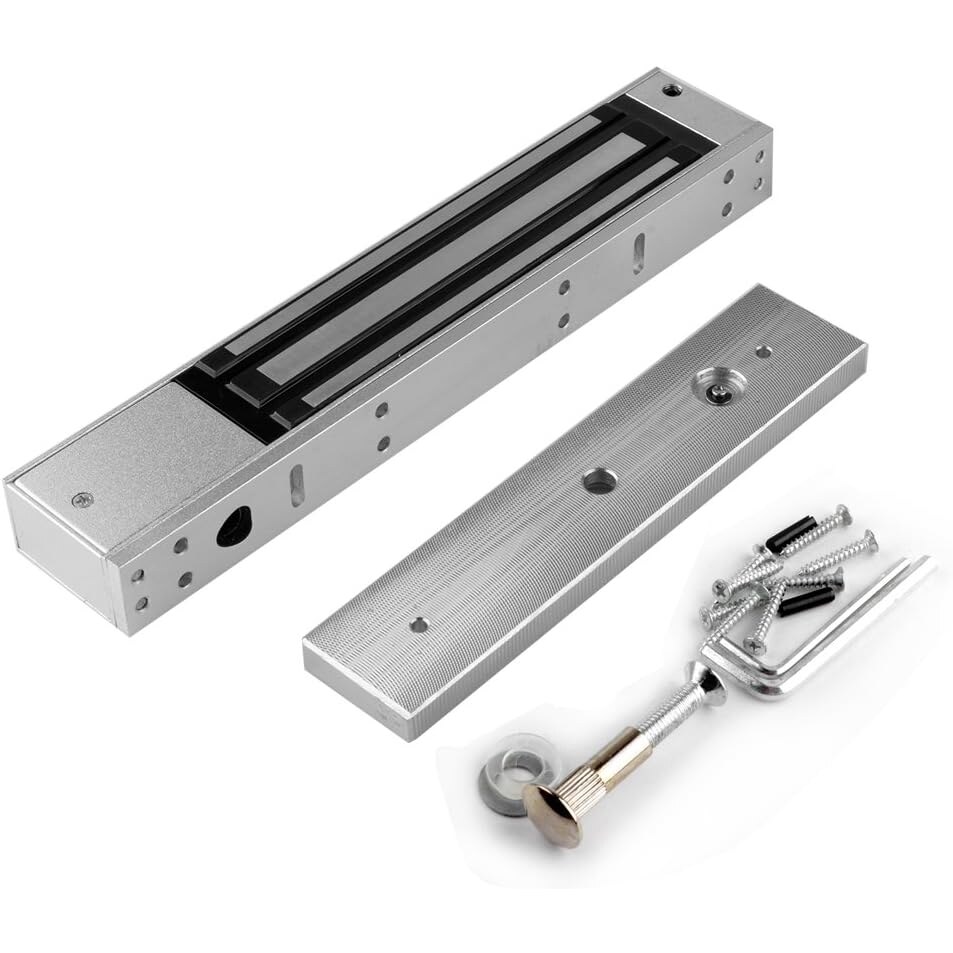

Paket beinhaltet:

• 1 * 280KG Magnetverschluss
• 1 * ZL Halterung für 280KG Schloss
• 1 * Installationskit
• 1 * Bedienungsanleitung

Technische Daten des Herstellers

Gut zu wissen

• Preis und Lieferung: CHF 90.- inklusive 8,1 % MwSt. Lieferung in 5 bis 8 Arbeitstagen, fertig verzollt.
• Garantie: 24 Monate. Abwicklung über uns in Winterthur.
• Stromlos offen: Der Hersteller beschreibt die Arbeitsweise als «beim Einschalten gesperrt, beim Ausschalten entriegelt». Fällt die Speisung aus, gibt der Magnet die Tür frei. Ob eine Tür damit als Fluchtweg zulässig ist, entscheidet die Fachplanung vor Ort.
• Nicht im Lieferumfang: Netzteil, Steuergerät, Taster und Notentriegelung. Geliefert werden Magnetschloss, ZL-Halterung, Montagesatz und Bedienungsanleitung.
• Speisung: 12 V Gleichspannung mit 380 bis 430 mA Dauerstrom. Das Netzteil muss diesen Strom im Dauerbetrieb liefern, weil der Magnet immer bestromt bleibt.
• Anschluss: Rot an +12 V, Schwarz an GND für den Test; in der fertigen Anlage rot an NC und schwarz an COM der Steuerung.
• Montage: Ankerplatte und Magnet müssen sauber fluchten, sonst wird die Haltekraft nicht erreicht. Vorgesehen ist eine einflüglige Innentür mit 90 Grad Öffnung.
• Steckernorm: Das Schloss wird mit Kleinspannung über Adern angeklemmt und hat keinen Netzstecker, ein Adapter ist also nicht nötig.
