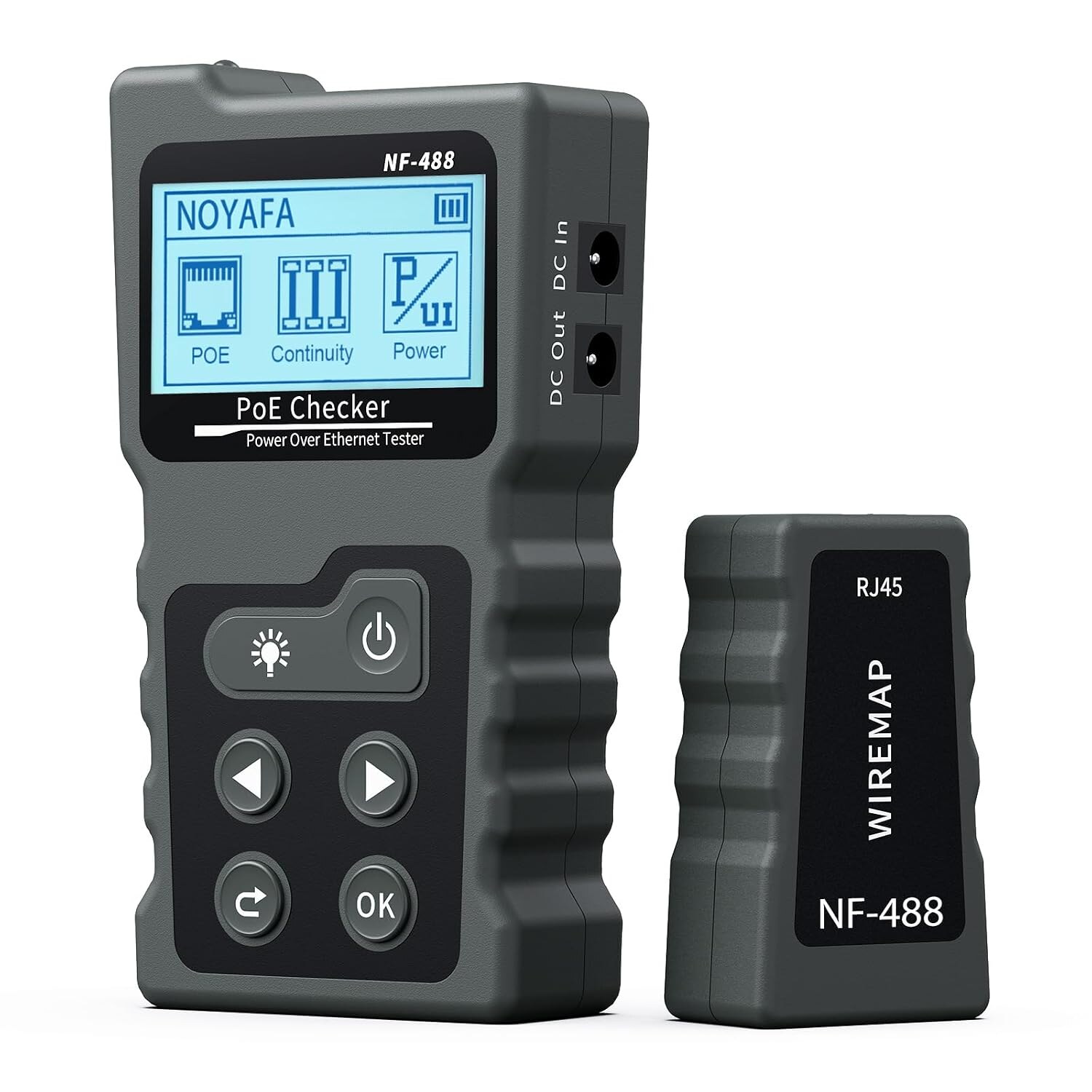

Noyafa NF-488 PoE-Tester und Netzwerk-Kabeltester, 0 bis 60 V, 0 bis 3 A

Handmessgerät, das die PoE-Einspeisung am Switch-Port ausliest, Netzwerkkabel auf Kurzschluss, Kreuzung und Unterbrechung prüft und Spannung, Strom und Leistung an Gleichstromgeräten misst.

Bei PoE-Installationen sind zwei Fragen entscheidend: Speist der Switch am Port tatsächlich ein, und ist das Kabel richtig aufgelegt?

Der NF-488 klärt beides mit einem Gerät und gibt Spannung, Strom und Leistung als Zahlenwert auf dem LCD aus, statt nur eine Leuchtdiode aufblinken zu lassen.

Originalbeschreibung des Herstellers

Angaben von Noyafa zum Originalartikel:

Noyafa Netzwerktester mit LCD-Display, Netzwerk Kabeltester mit POE-Funktion

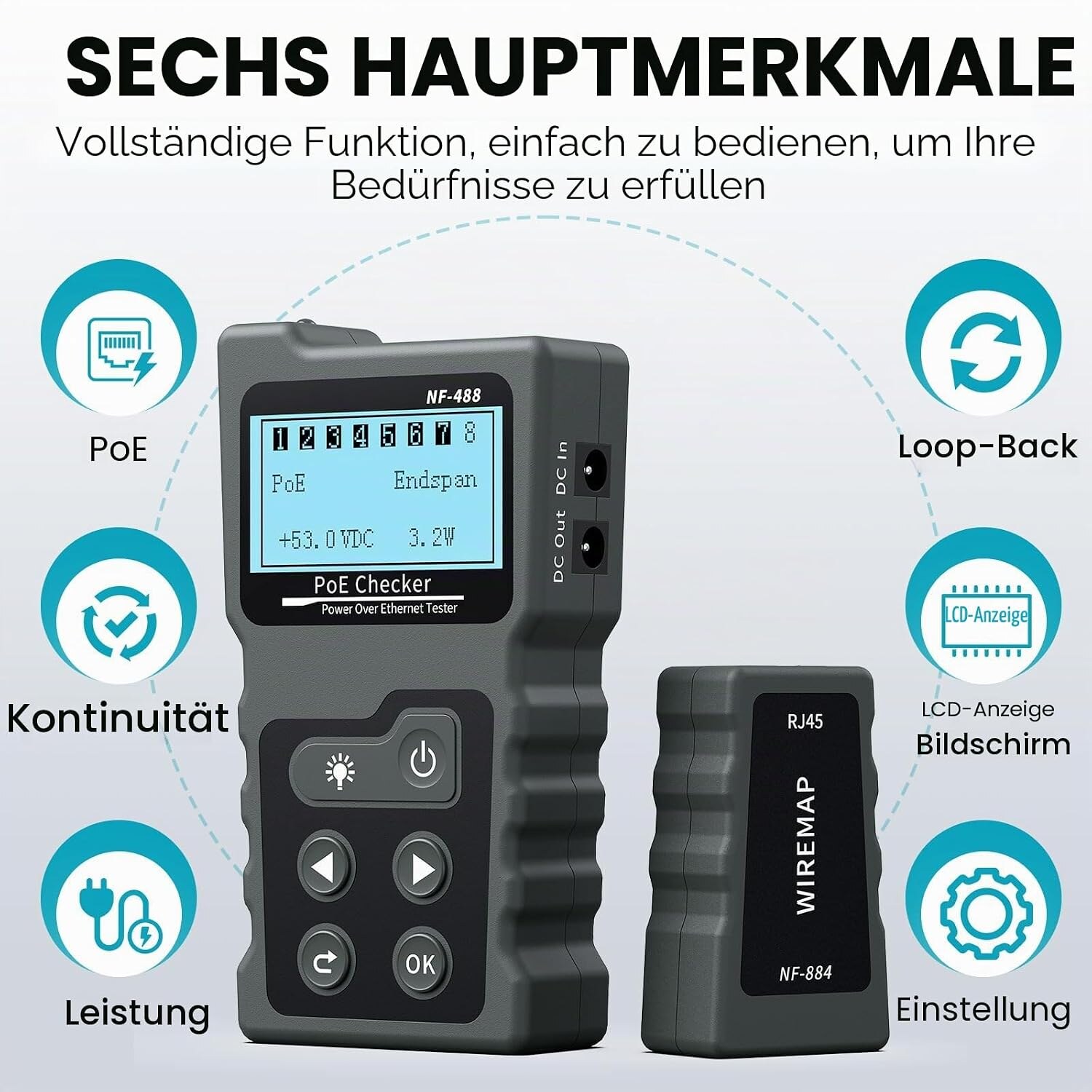

Testkriterien: Testinformationen zu Standard-PoE-Geräten wie Standards, Versorgungsspannung, Netzpolarität und -modus. Erkennungsspannung: Bestimmen Sie die Spannung, die Polarität der Stromversorgung und den Modus von nicht standardmäßigen PoE-Geräten. Netzwerkerkennung: Überprüfen Sie das Netzwerkkabel auf Kurzschlüsse, Frequenzweiche und Unterbrechungen. Strom erfassen: Testen Sie den Strom, die Spannung und den Stromverbrauch des Gleichstromgeräts. Erkennungsschalter: Loopback-Testfunktion des Schalters

Ladefunktion:

• Spannungsprüfbereich: DC 0-60 V.
• Testbereich Stromstärke: 0 ~ 3 A.
• Leistungstestbereich: 0-180 W.
• Eingangsspannungsschutz: 48 V DC 5 mA.
• Max. Arbeitsstrom: ≤80mA
• Stromversorgung: 3 x AAA

Spezifikationen:

• Anzeige: LCD mit Hintergrundbeleuchtung
• Kontinuitätsfunktion
• Kabeltypen: CAT5, CAT6
• UTP/STP-Kabel prüfen: Ja.
• Kurzanzeige des Kabels: Ja.
• Max. Testbereich: 600 m.

Fernbedienung-Spezifikation:

• Anschlüsse: RJ45
• Funktion: Kabelzuordnung für Netzwerkkabel

Mit POE-Funktion:

• Testbereich: 5 – 60V PoE-Schalter
• Standardkennung: 802.3af/at (Standard/Nicht-Standard)
• Leistungsprüfbereich: 0 – 18 W
• Ausgangsschnittstelle: ja

Noyafa Netzwerktester mit LCD-Display kann Standard PoE Checker Informationen wie Standard, Versorgungsspannung, Polarität und Modus testen. Es identifiziert die Versorgungsspannung, Polarität und Modus von Nicht-Standard-PoE-Geräte.

Kabel-Durchgangsprüfung

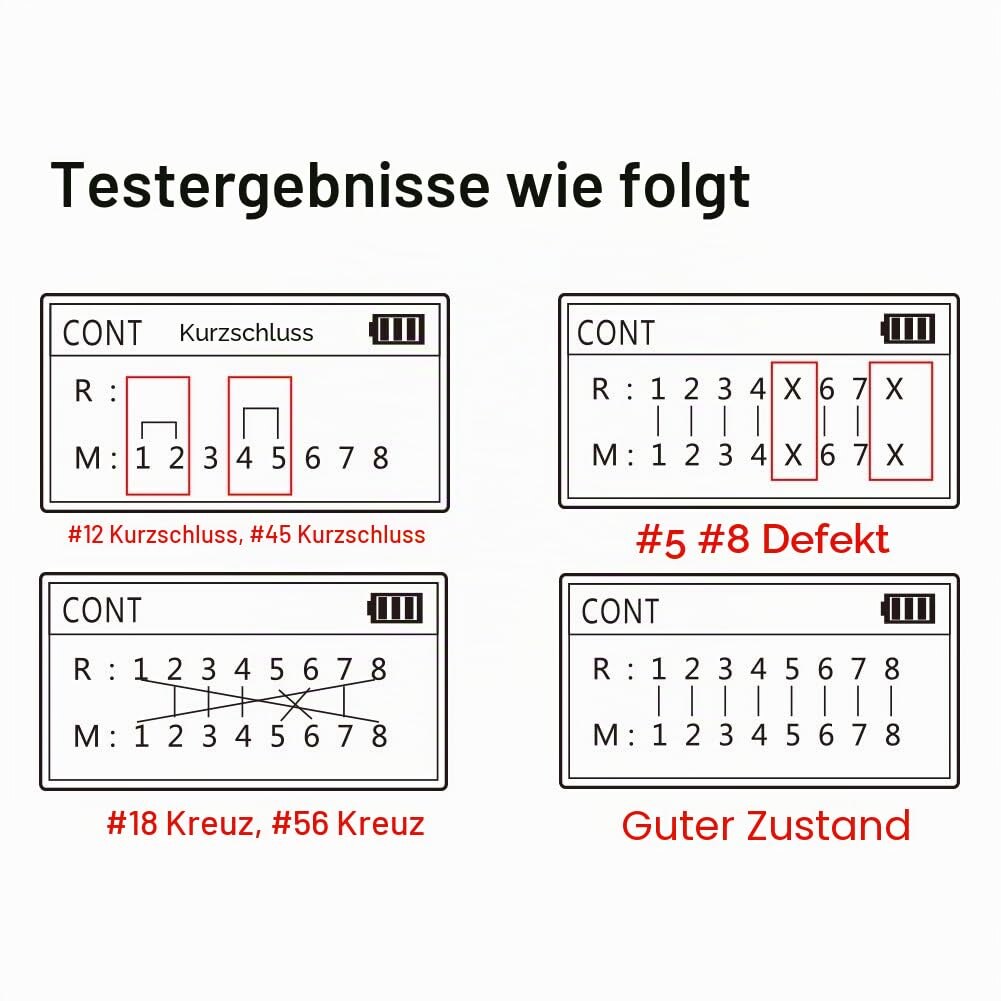

Der Netzwerkkabeltester mit LCD kann STP- und UTP-LAN-Kabel auf Öffnungen, Kurzschlüsse und Überkreuzungen prüfen.

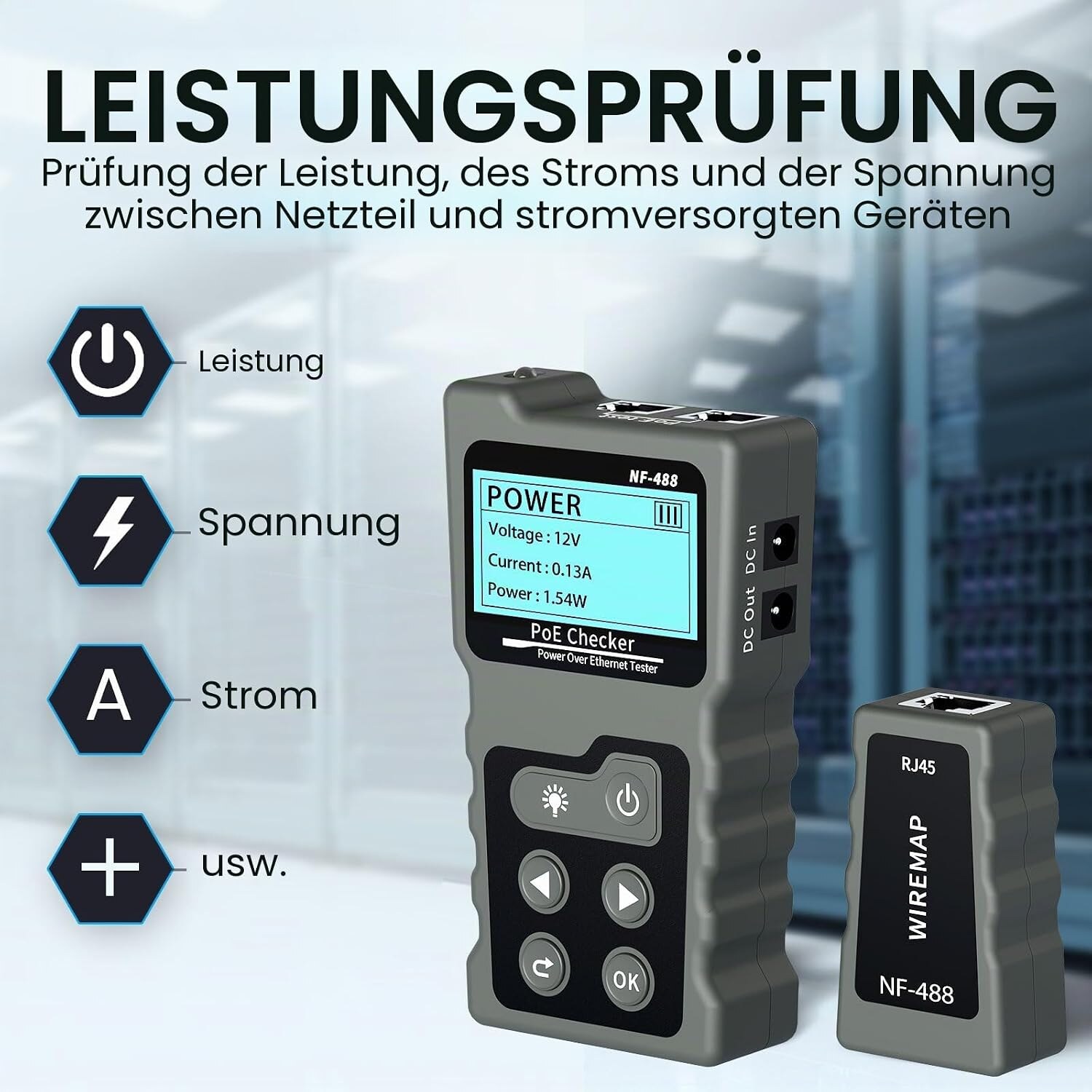

Stromprüfung

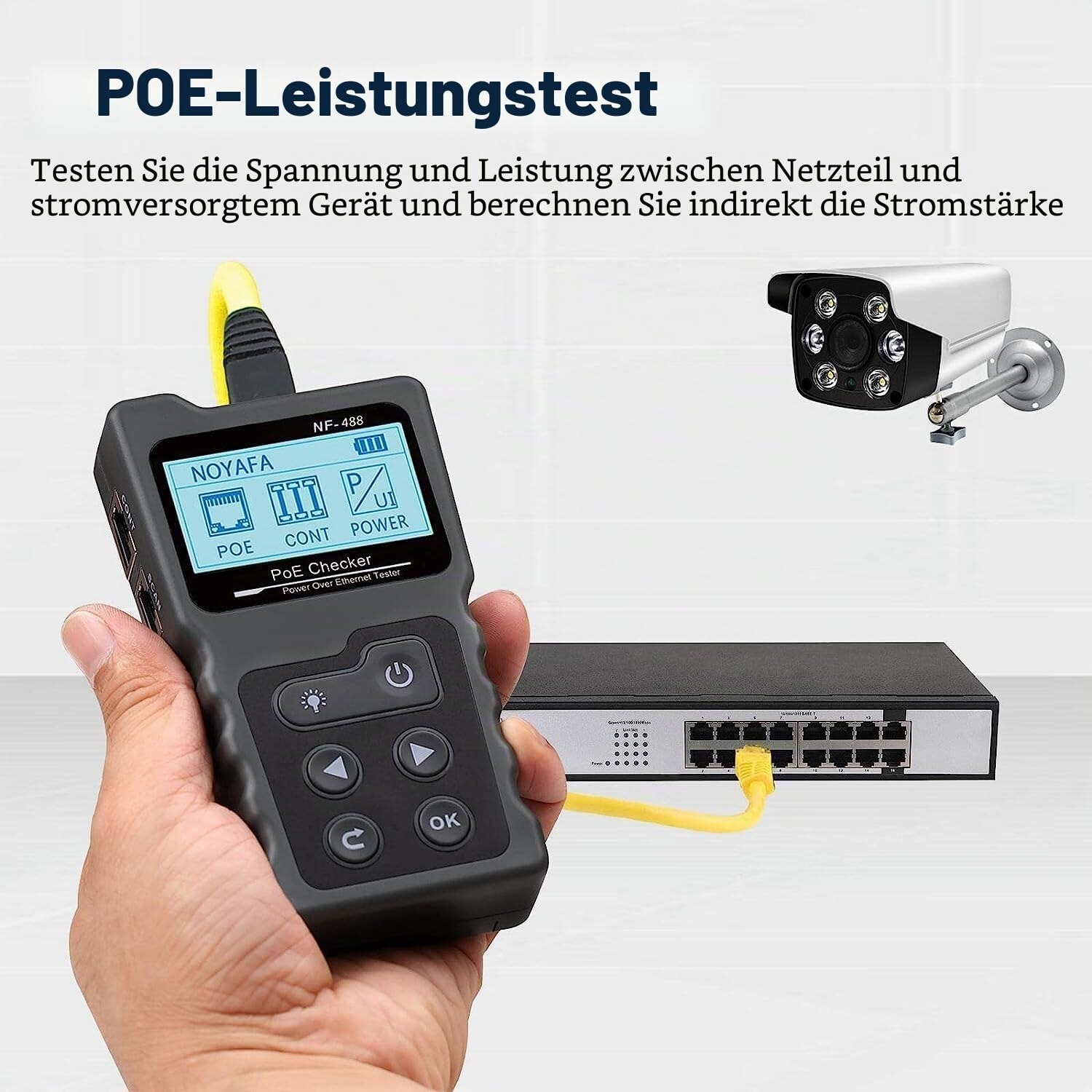

Der Netzwerkkabeltester mit LCD testet die Leistung, den Strom und die Spannung zwischen dem Netzadapter und dem zu versorgenden Gerät.

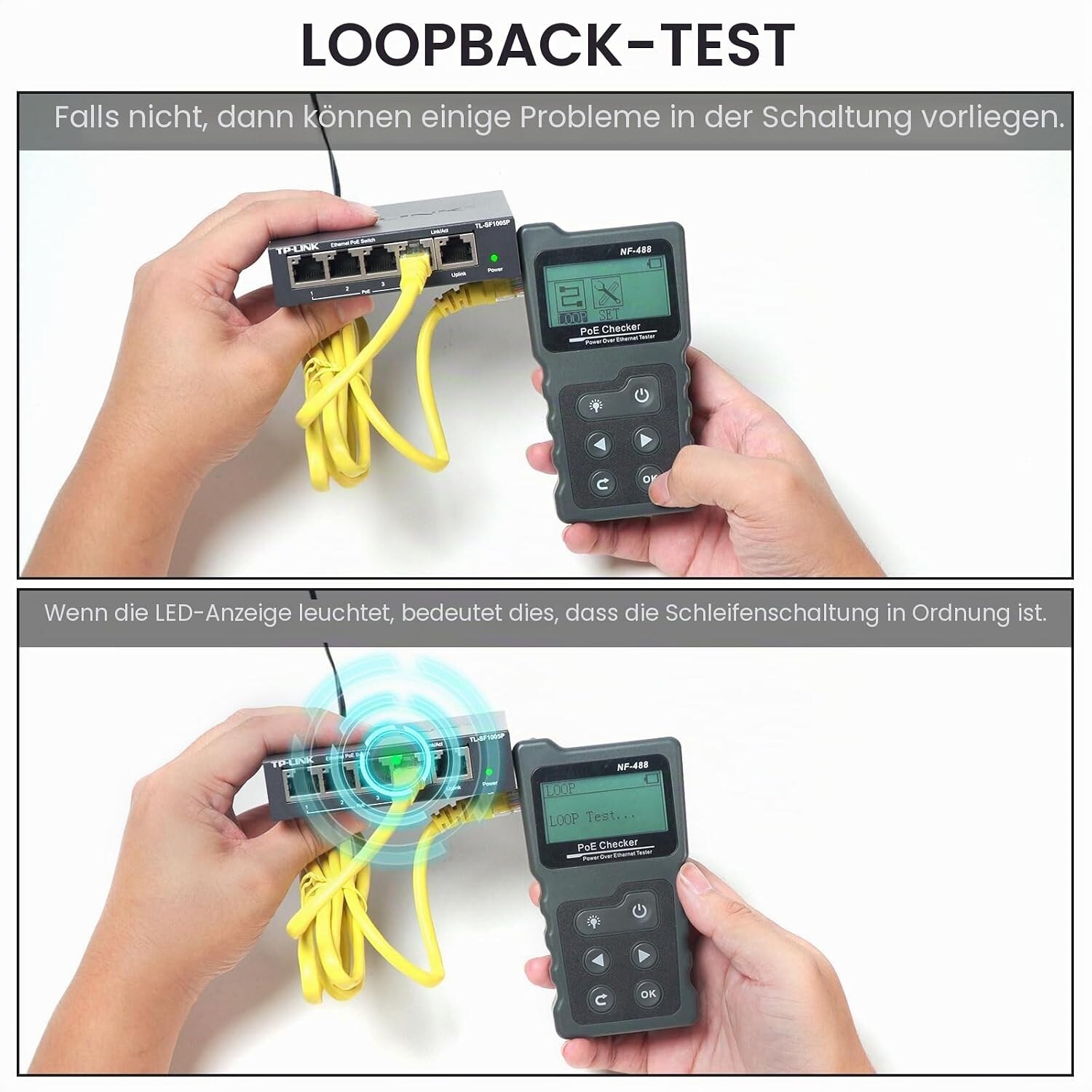

Loopback-Test

• Wenn die Anzeige leuchtet, ist der Loopback-Test normal.
• Wenn sie nicht leuchtet, liegt ein Problem im Schaltkreis vor.

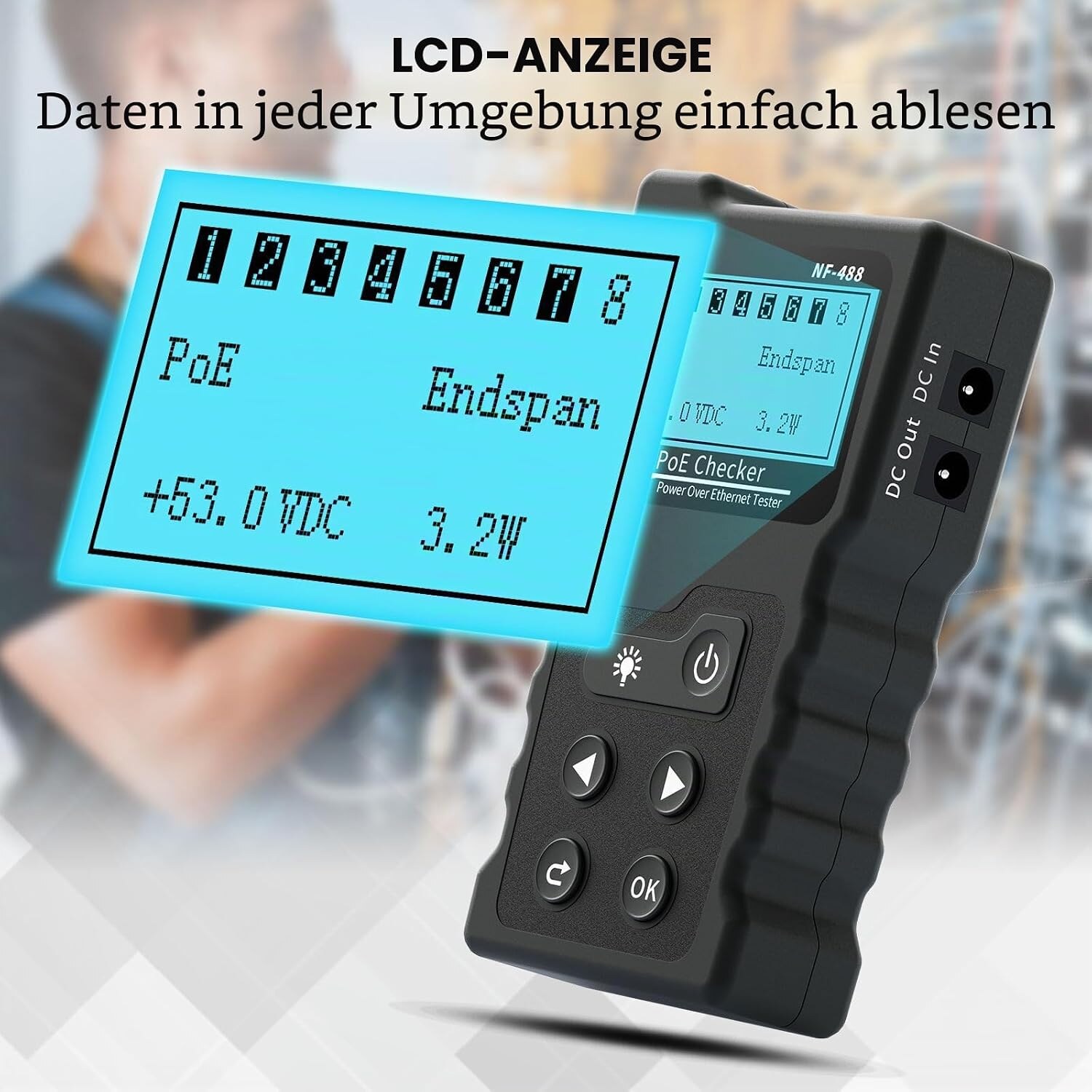

LCD-Display mit Hintergrundbeleuchtung

Der Netzwerk Kabeltester ist in jeder Umgebung schnell ablesbar. Kleine Größe und geringes Gewicht, sehr tragbar.

Oberseite mit Licht

Der Netzwerkkabeltester mit LCD-Anzeige und Beleuchtung auf der Oberseite funktioniert auch in dunklen Umgebungen gut. Es bietet eine bessere Arbeitserfahrung.

Technische Daten des Herstellers

Gut zu wissen

• Preis und Lieferung: CHF 80.- inklusive 8,1 % MwSt. Lieferung in 5 bis 8 Arbeitstagen, fertig verzollt.
• Garantie: 24 Monate. Abwicklung über uns in Winterthur.
• Was der Tester prüft: Speisespannung, Polarität und Modus am PoE-Port, Netzwerkkabel auf Kurzschluss, Kreuzung und Unterbrechung sowie Spannung, Strom und Leistung an Gleichstromgeräten. Eine Zertifizierung der Verkabelung oder eine Längenmessung des Kabels nennt der Hersteller für dieses Modell nicht.
• Stromversorgung: Der Tester läuft auf drei AAA-Batterien. Ob sie beiliegen, gibt der Hersteller nicht an – legen Sie im Zweifel drei Zellen bereit. Ein Netzteil hat das Gerät nicht, ein Adapter für Schweizer Dosen ist damit kein Thema.

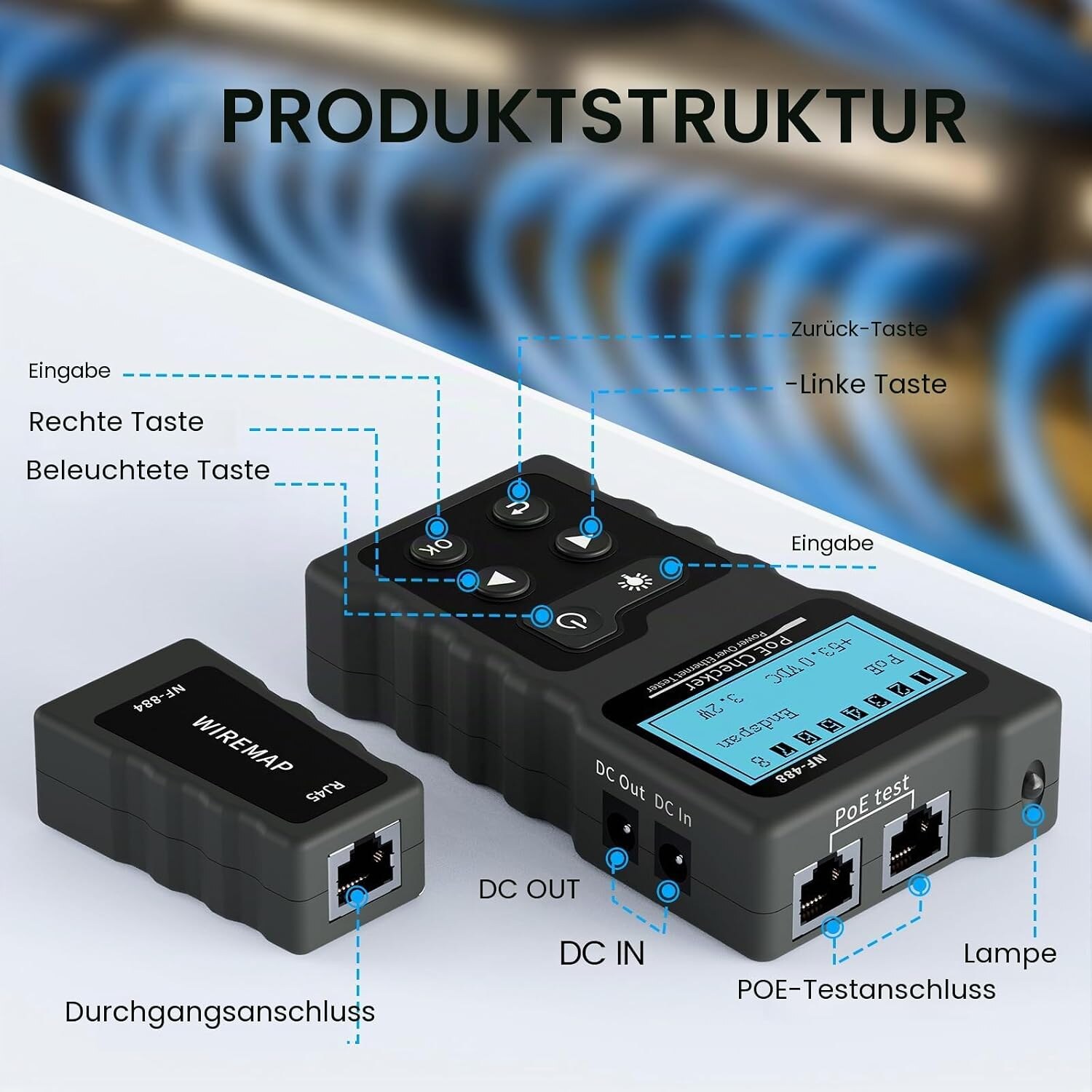

• Gleichstrommessung: Für Strom und Leistung wird der Tester zwischen Netzteil und Verbraucher geschleift, über die Anschlüsse DC In und DC Out am Gehäuse.
• Belegungsprüfung: Das RJ45-Fernstück steckt am fernen Kabelende, der Tester zeigt die Adern einzeln an. Der Hersteller nennt dafür einen maximalen Testbereich von 600 Metern.
• Loopback: Der Hersteller nennt zusätzlich einen Loopback-Test am Switch: leuchtet die Anzeige, ist die Schleife in Ordnung, leuchtet sie nicht, liegt ein Problem im Schaltkreis.
