Netzwerkkabeltester mit Kabelverfolger TESMEN TLP-900AR – RJ45/RJ11, PoE, NCV und Crimpprüfung

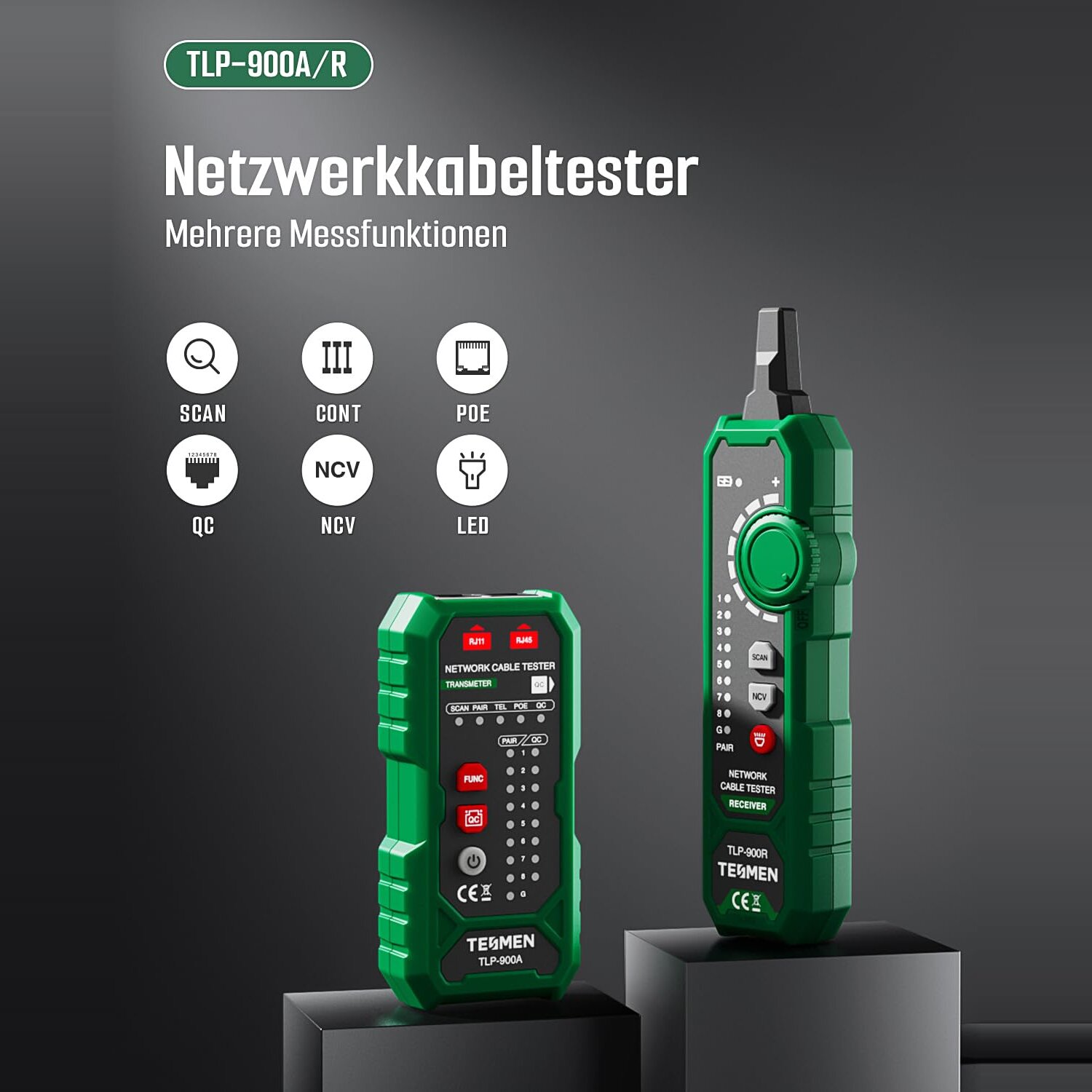

TESMEN TLP-900AR – Kabeltester und Kabelverfolger als Sender-Empfänger-Paar im Koffer

Die meisten Kabeltester sagen Ihnen nur, ob eine Leitung in Ordnung ist – dieses Gerät sagt Ihnen zusätzlich, wo sie hinführt.

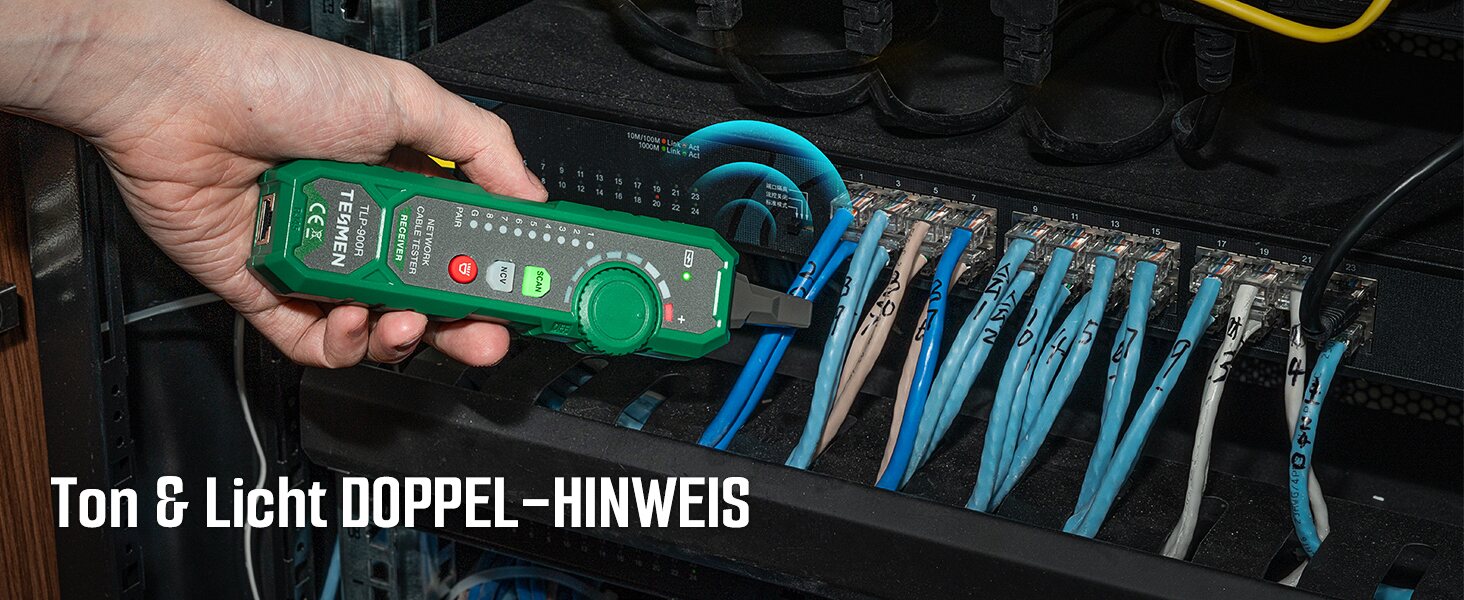

Der Sender legt ein Signal auf die Leitung, mit der Sonde des Empfängers fahren Sie über das Kabelbündel im Verteiler oder über die Wand und finden das Kabel, ohne jeden Port einzeln durchzustecken.

Produktinformation im Detail

Originalbeschreibung des Herstellers

Angaben von TESMEN zum Originalartikel:

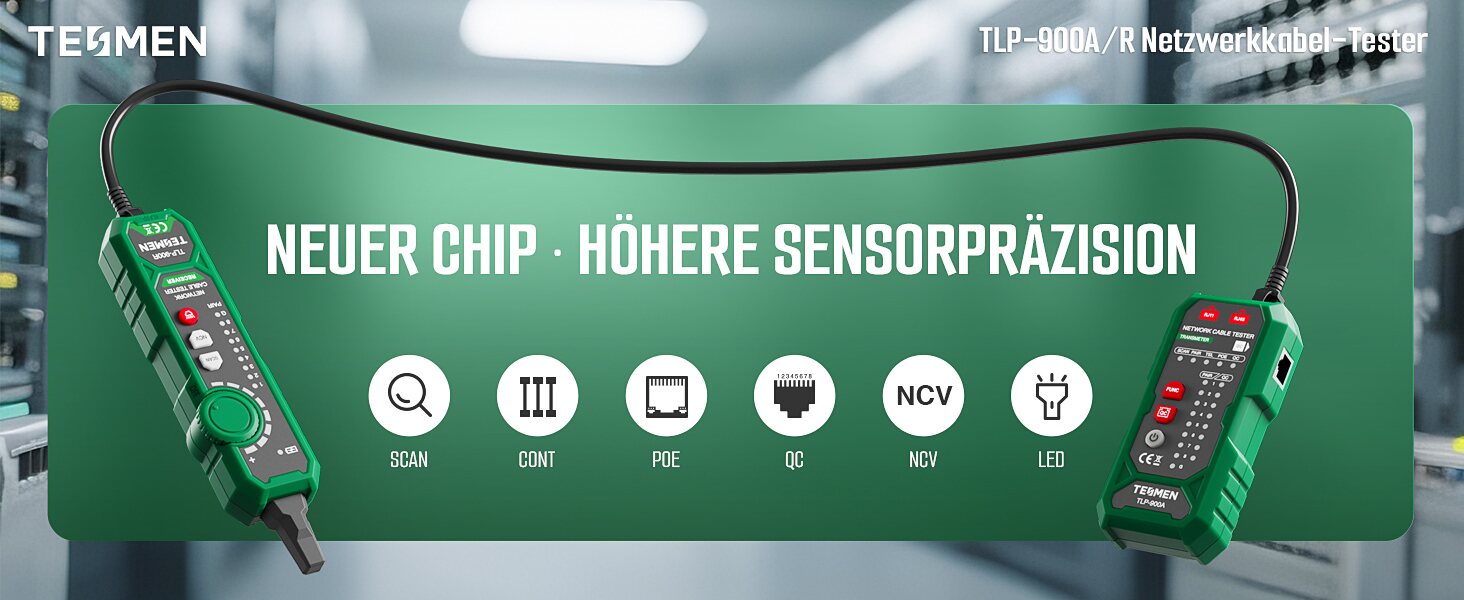

• Interferenzfreier Netzwerkkabeltester: Der TESMEN TLP-900A/R ermöglicht Kabelverfolgung und -positionierung. Geeignet für CAT5/CAT6/POE/geschirmte Kabel und Telefonleitungen. Die nichtmetallische, langlebige Sonde findet Kabel schnell in Bündeln, unter Teppichen, Wänden und Decken. Ideal für Verkabelung und Wartung

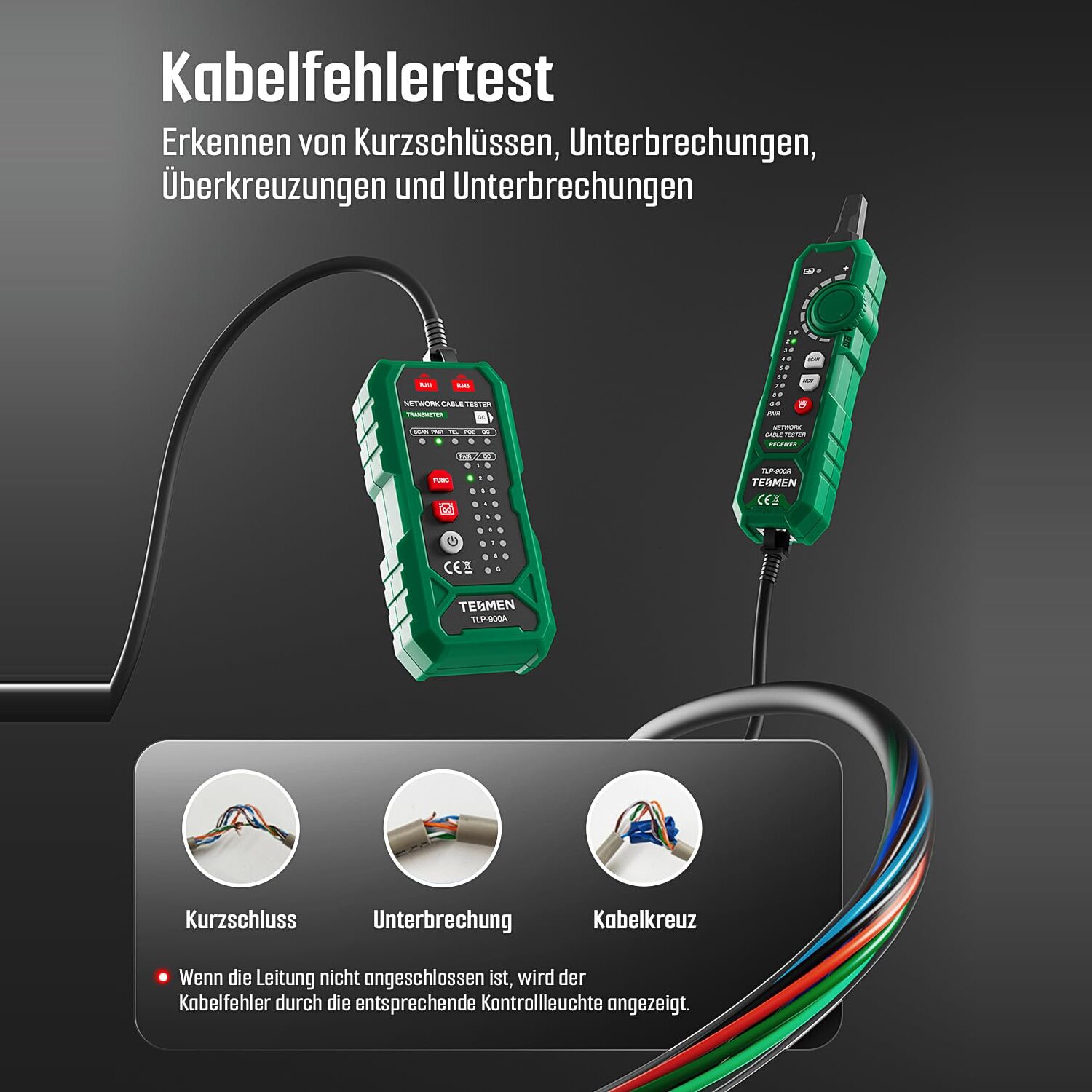

• Leitungsfehler finden: Prüfen Sie Leitungsfolge und Durchgang. Die LED-Anzeige zeigt optisch falsche Verdrahtung, Kurzschluss oder Unterbrechung an. Die QC-RJ45-Crimpprüfung überprüft Kabelqualität gründlich und gibt schnelle LED-Rückmeldung, was Ihre Arbeitseffizienz effektiv steigert
• Multifunktionales Design: Der Empfänger mit NCV-Funktion erkennt stromführende Leitungen und Steckdosen, reduziert so elektrische Gefahren bei der Arbeit und sorgt für Sicherheit. Er prüft Telefonleitungs-Polarität und unterscheidet Standby, Abgehoben und Klingeln. Kompakt und vielseitig für verschiedene Tests

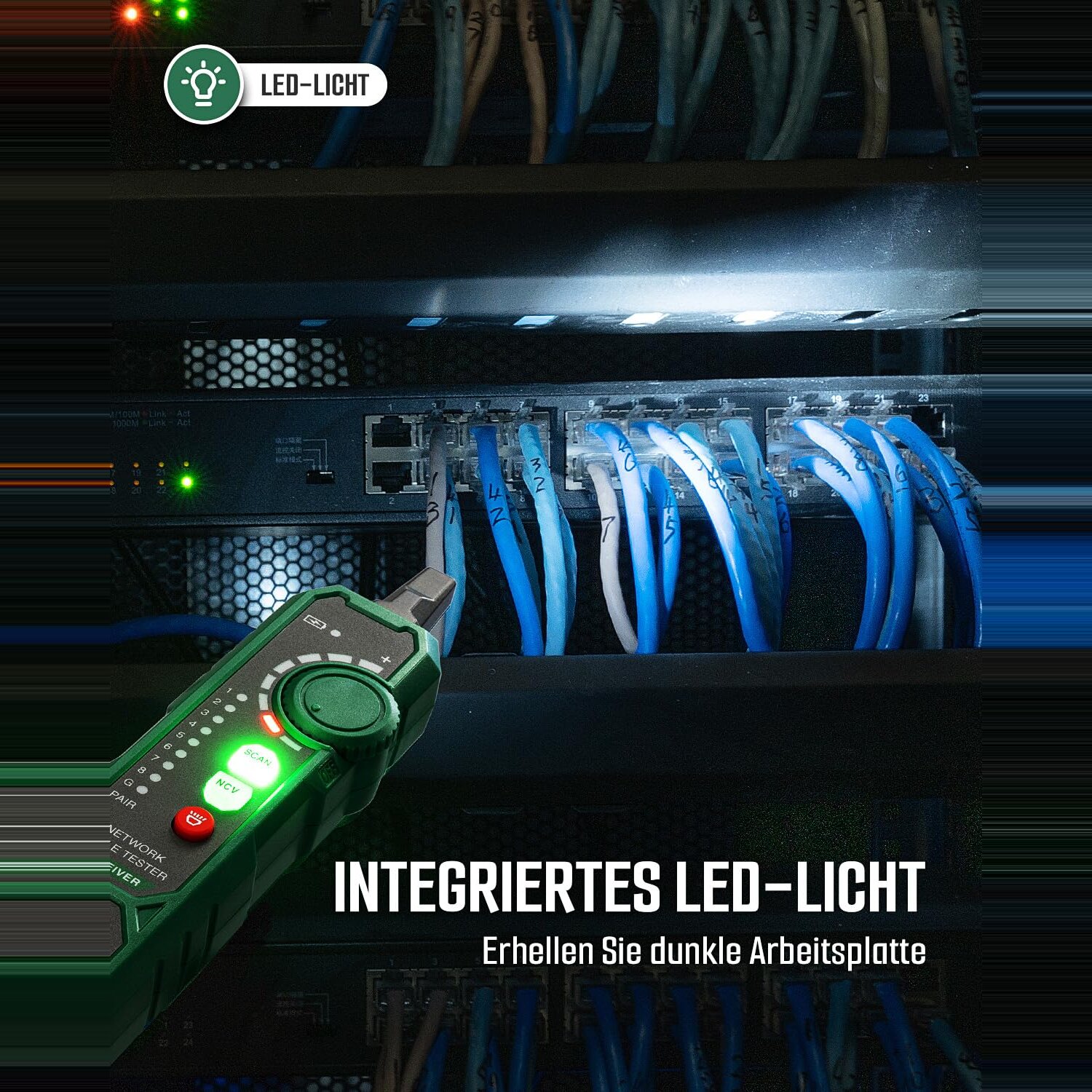

• Benutzerfreundlich: Krokodilklemmen ermöglichen einfaches Anschließen offener Kabel. Die Akkuanzeige blinkt bei niedrigem Ladezustand. Automatische Abschaltung nach 30 Minuten Inaktivität spart Strom. Die Sondenspitze hat ein Arbeitslicht für dunkle Arbeitsumgebungen

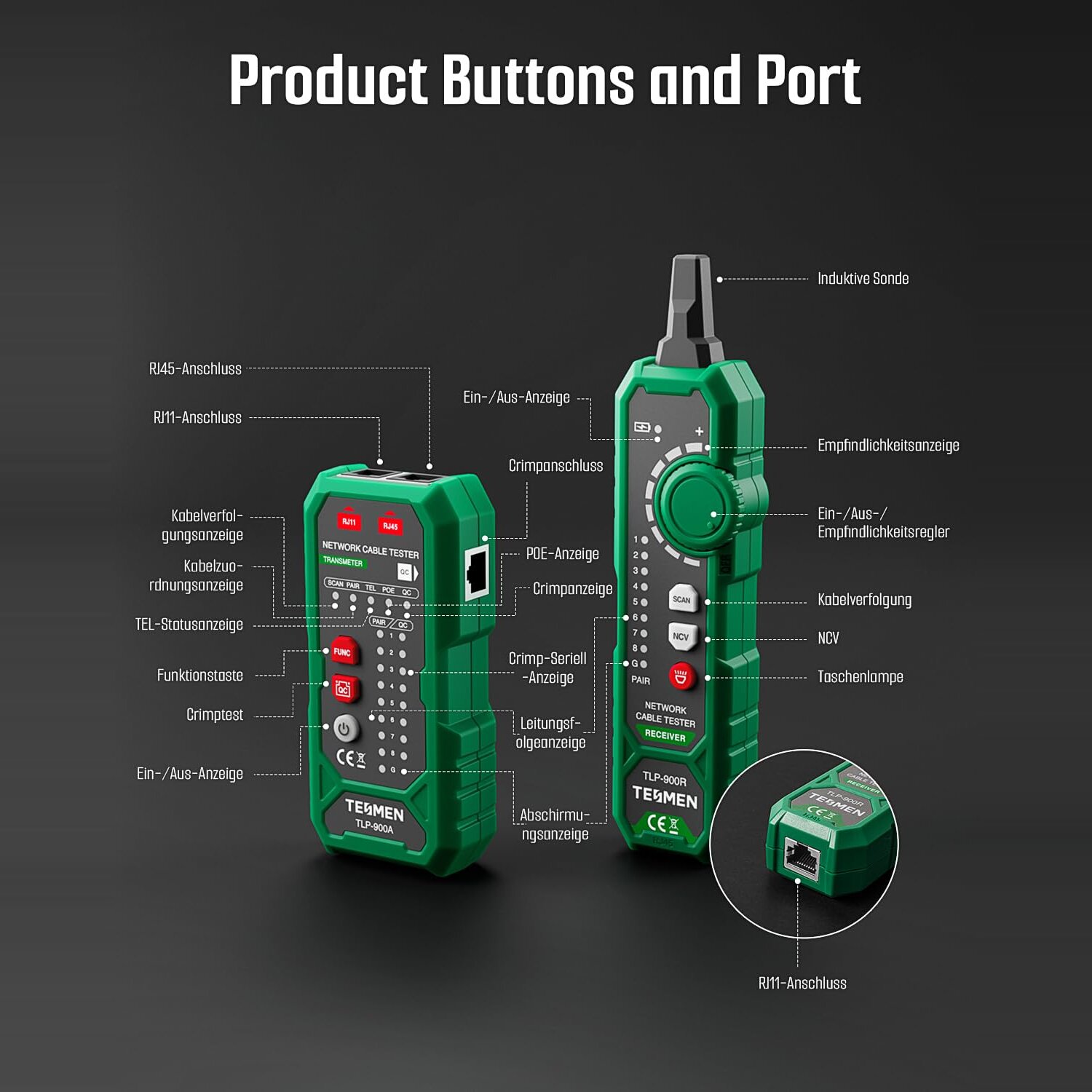

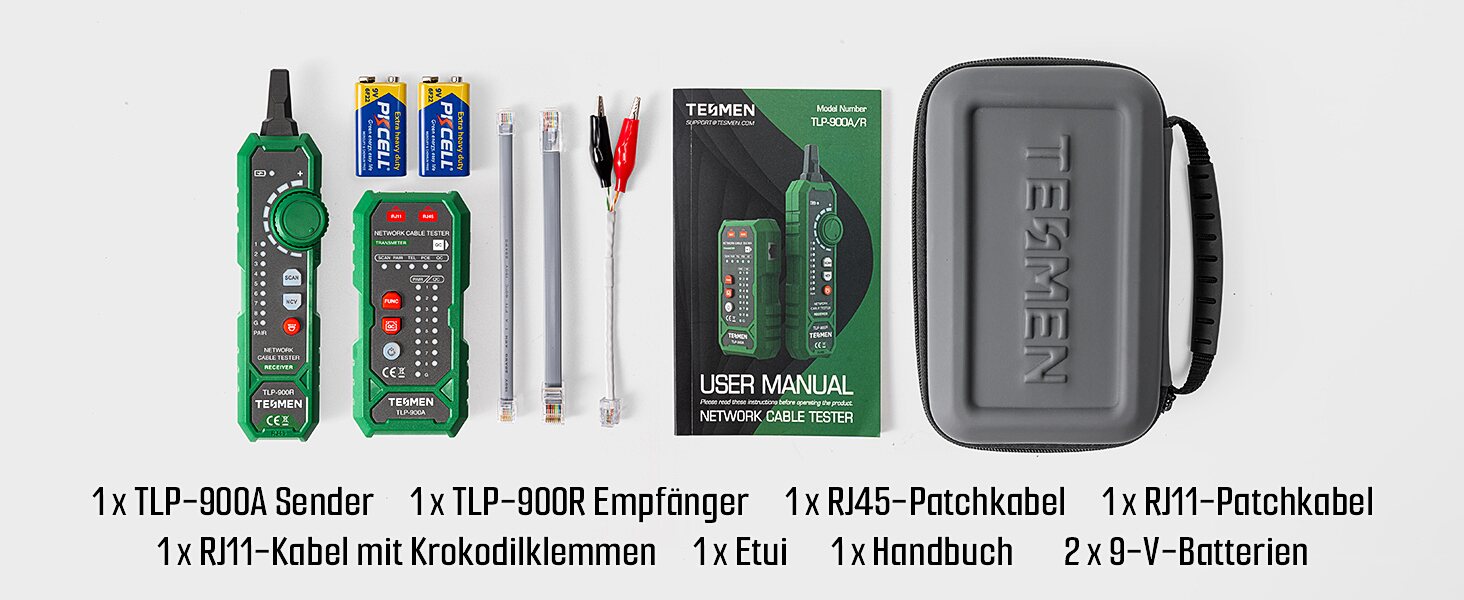

• Lieferumfang: 1 Sender mit dualer RJ11-RJ45-Schnittstelle, 1 Empfänger mit RJ45-Schnittstelle, 1 RJ11-Krokodilklemmen-Adapterkabel, 1 RJ45-Kabel, 1 RJ11-Kabel, 1 Aufbewahrungsbox, 1 Bedienungsanleitung, 2 x 9V 6F22 Batterien

NCV-Induktionsstift

Mit einem Klick erkennt das Gerät spannungsführende Drähte und Steckdosen und hilft, Stromgefahren bei Bauarbeiten zu vermeiden.

Status der Telefonleitung

Bestimmen Sie die Polarität der Telefonleitung und identifizieren Sie die Zustände „Standby“, „Klingeln“ und „Abheben“.

Tragbare Aufbewahrung

Mit tragbarem Werkzeugsatz, wasserdicht und sturzsicher, flexible Aufbewahrung des Kabelfinders und anderen Zubehörs, leicht zu transportieren.

Einbau der Batterie

Halten Sie die Lederschnalle mit einer Hand fest und entfernen Sie die Batterie vorsichtig mit der anderen Hand. Ziehen Sie nicht am Kabel.

Was ist der Netzwerkkabeltester

Dieser Netzwerktester enthält einen Audiosender und einen Sondenempfänger, um CAT5/CAT6-Kabel mit RJ45/RJ11-Anschlüssen einfach zu prüfen. Er unterstützt POE und geschirmte Kabel, und das Licht der Sonde hilft in dunklen Bereichen. Er prüft die Kabelqualität, erkennt Fehler wie Unterbrechungen oder Kurzschlüsse, testet die Kontinuität und Reihenfolge der Kabel und zeigt den Status der Telefonleitung über LED-Anzeigen an.

Einsatzszenarien für Netzwerkkabeltester

• Heimnetz-Mikroreparatur: spart Geld für Elektriker und verbessert gleichzeitig Ihre Lebensqualität.
• Engineer Wiring: Einfache Wartung und Organisation von Kabeln zur Verbesserung Ihrer Arbeitseffizienz.
• Prüfen und Finden von Stromkreisen im Automobilbereich: verfolgt und wartet komplexe Kabelbäume, um Ihre Sicherheit im Straßenverkehr zu erhöhen.

So verwenden Sie den Netzkabeltester

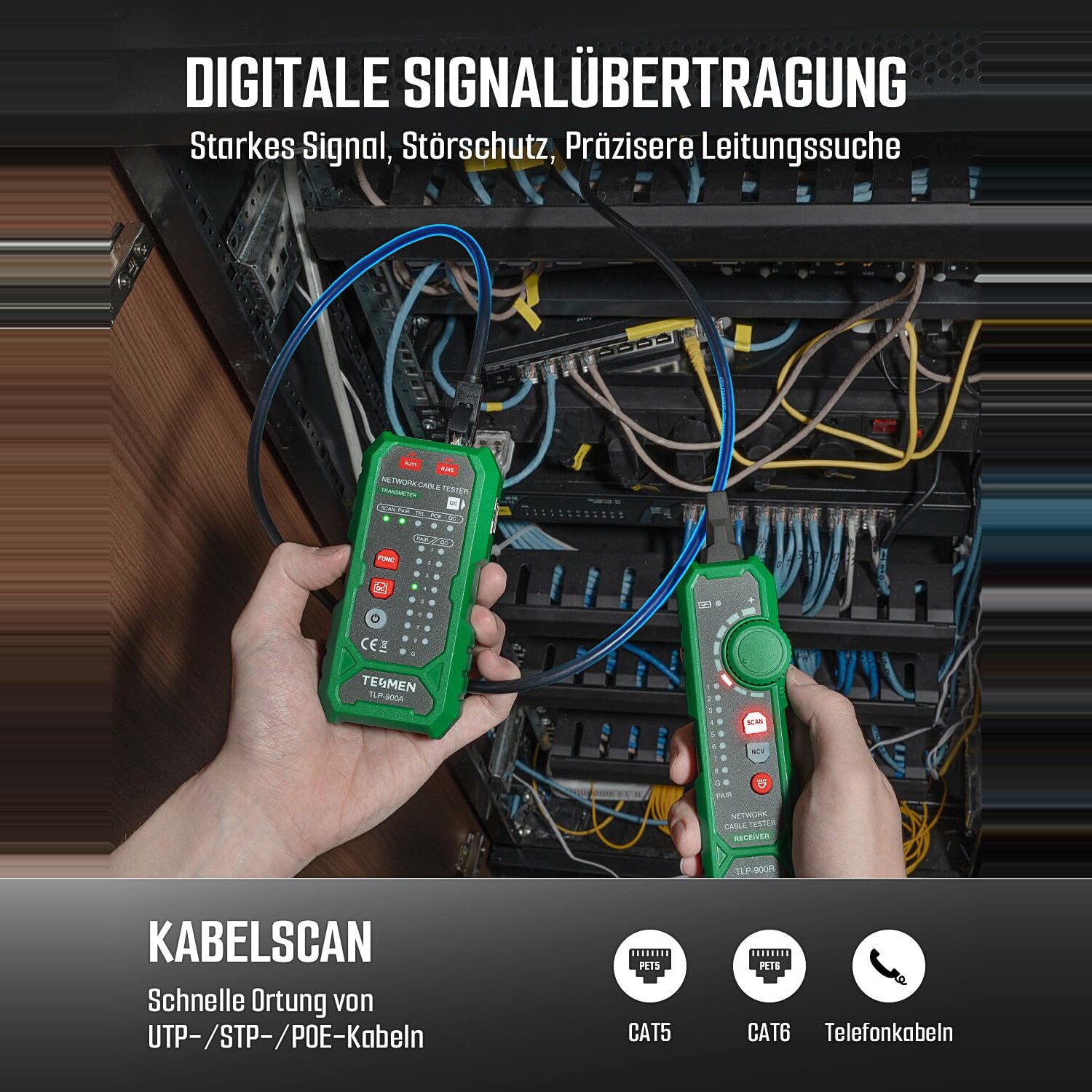

Scannen des Kabels: Stecken Sie ein Ende des Kabels in den Senderanschluss, drücken Sie den Schalter, um das Gerät einzuschalten, verwenden Sie die Empfängersonde, um die Empfindlichkeit einzustellen, um das Zielkabel zu finden, die schnellste Frequenz des Summtons vom Empfänger ist das richtige Kabel. Wenn es sich um ein POE-gespeistes Netzwerkkabel handelt, leuchtet die POE-Kontrollleuchte.

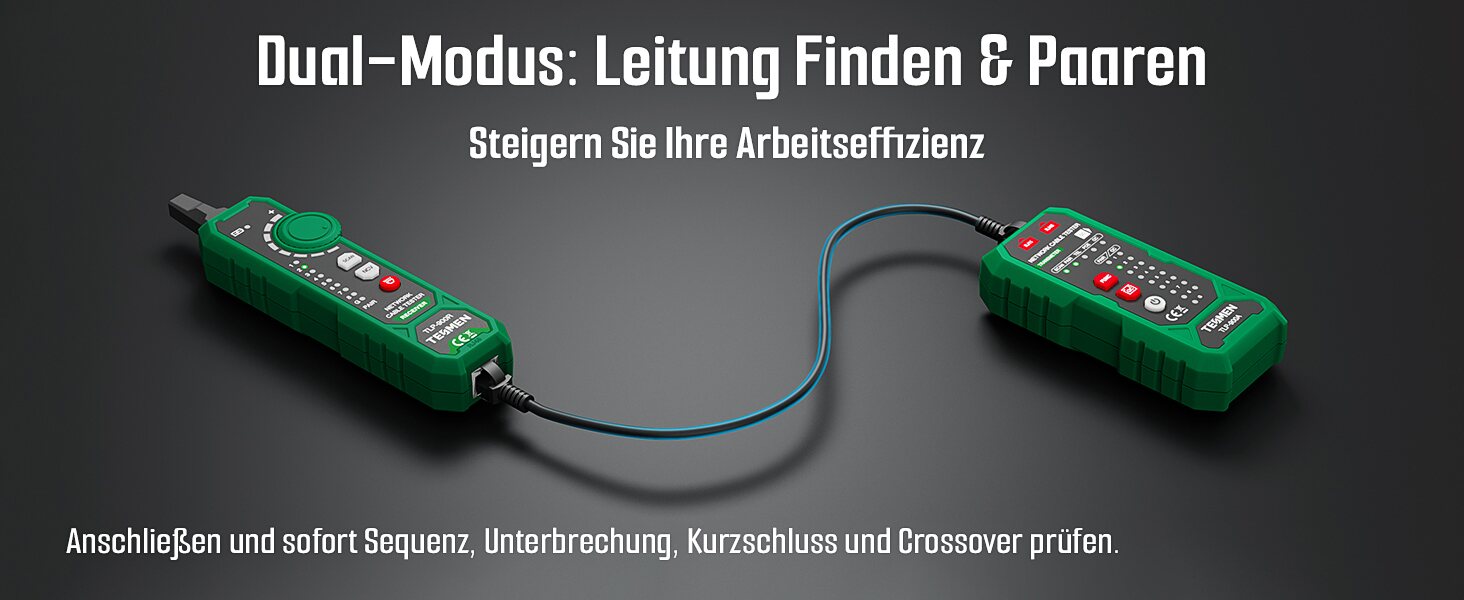

• Fehlersuche: Stecken Sie die beiden Enden des Kabels in den Sender bzw. den Empfänger und beurteilen Sie den physikalischen Zustand des Kabels anhand der LED-Anzeigen. Wenn die Verdrahtung korrekt ist, leuchten die Anzeigen am Sender und am Empfänger in der folgenden Reihenfolge auf: 1-2-3-4-5-6-7-8. Wenn es sich um ein abgeschirmtes Netzwerkkabel handelt, leuchtet die Anzeige G.
• Sie können auch ein Ende des Kabels in den Senderanschluss stecken und die Empfängersonde entlang des Kabels bewegen, um den Ort des Kabelfehlers anhand des Aufhörens des Summtons zu bestimmen.

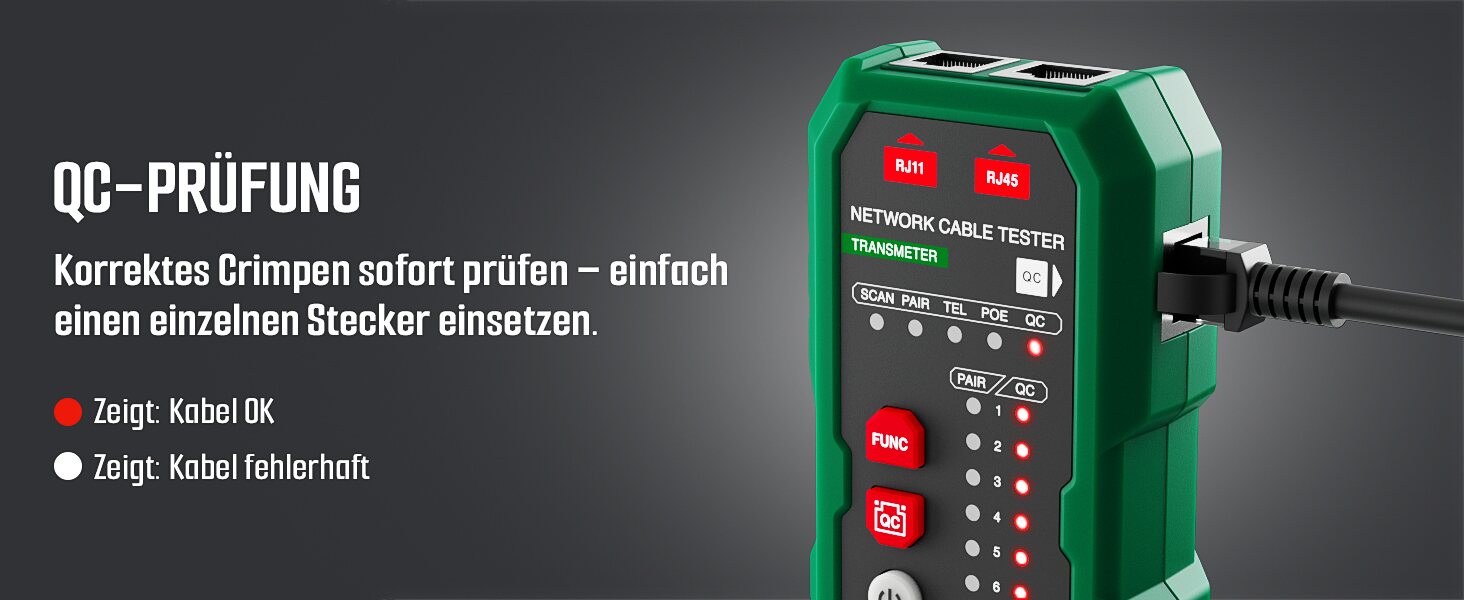

• Stecken Sie den Quarzkopf des Kabels in die rechte Buchse des Senders. Wenn alle QC-Leuchten des Senders aufleuchten, zeigt dies an, dass der Quarzkopf richtig gecrimpt ist.

FAQs

• Warum piept der Empfänger während der Fehlererkennung des Netzwerkkabels ständig? Wenn Sie die Fehlererkennungsfunktion verwenden möchten, stellen Sie den Sender bitte auf den Modus „PAIR“ ein, ohne den Empfänger einzuschalten. Bitte beachten Sie: Wenn Empfänger und Sender (auf „PAIR“ oder „SCAN“) verbunden sind, ertönt ein Dauerton am Empfänger – das ist normal.

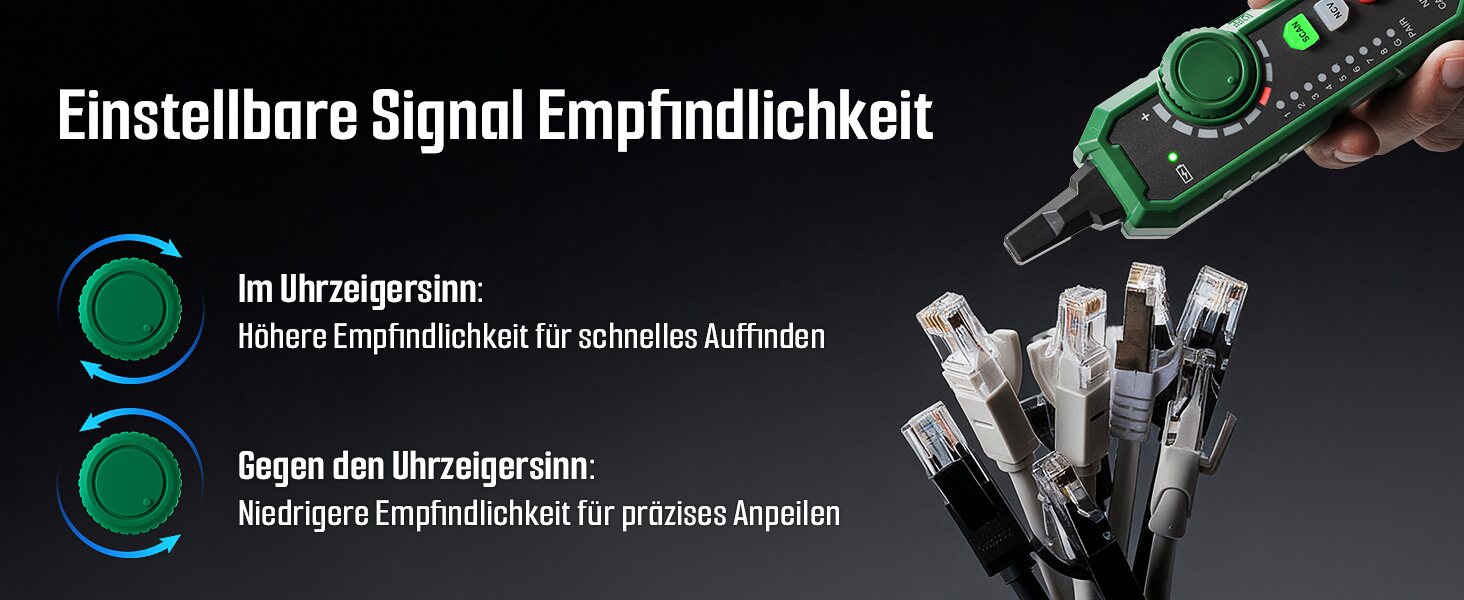

• Warum piept der Empfänger bei der Ortung bei jedem Kabel? Für die Ortung über große Entfernungen stellen Sie die Empfindlichkeit des Empfängers zunächst auf Maximum und reduzieren Sie sie schrittweise, bis das Zielkabel gefunden ist. Bleibt sie zu hoch, können starke Signale ein Dauersummen verursachen. Zur Bestätigung stellen Sie den Sender auf „PAIR“ und stecken das Kabelende in den Empfänger – leuchten beide LED-Panels, ist es das richtige Kabel.
• Warum leuchtet die PoE-Anzeige nicht auf, wenn ein PoE-Kabel angeschlossen wird? Wenn sich das Netzwerkkabel im PoE-Stromversorgungsmodus befindet, leuchtet die PoE-Anzeige nach dem Anschließen des Senders automatisch auf. Wenn keine Spannung anliegt, bleibt die Anzeige ausgeschaltet.

Technische Daten des Herstellers

Gut zu wissen

• Preis und Lieferung: CHF 64.- inklusive 8,1 % MwSt. Lieferung in 5 bis 8 Arbeitstagen, fertig verzollt.
• Der Adern-Paartest funktioniert nur mit RJ45. Das sagen wir gleich vorweg, weil der Titel es anders vermuten lässt: Der Sender hat eine RJ11- und eine RJ45-Buchse, der Empfänger laut Lieferumfang nur RJ45. Ein Telefonkabel lässt sich deshalb nicht auf die Adernbelegung prüfen – bei RJ11 bleibt es beim Leitungsstatus, also Polarität sowie Standby, Abgehoben und Klingeln. Wer regelmässig analoge Telefonverkabelung durchmisst, braucht dafür ein anderes Gerät. Für Netzwerkverkabelung ist das kein Nachteil.

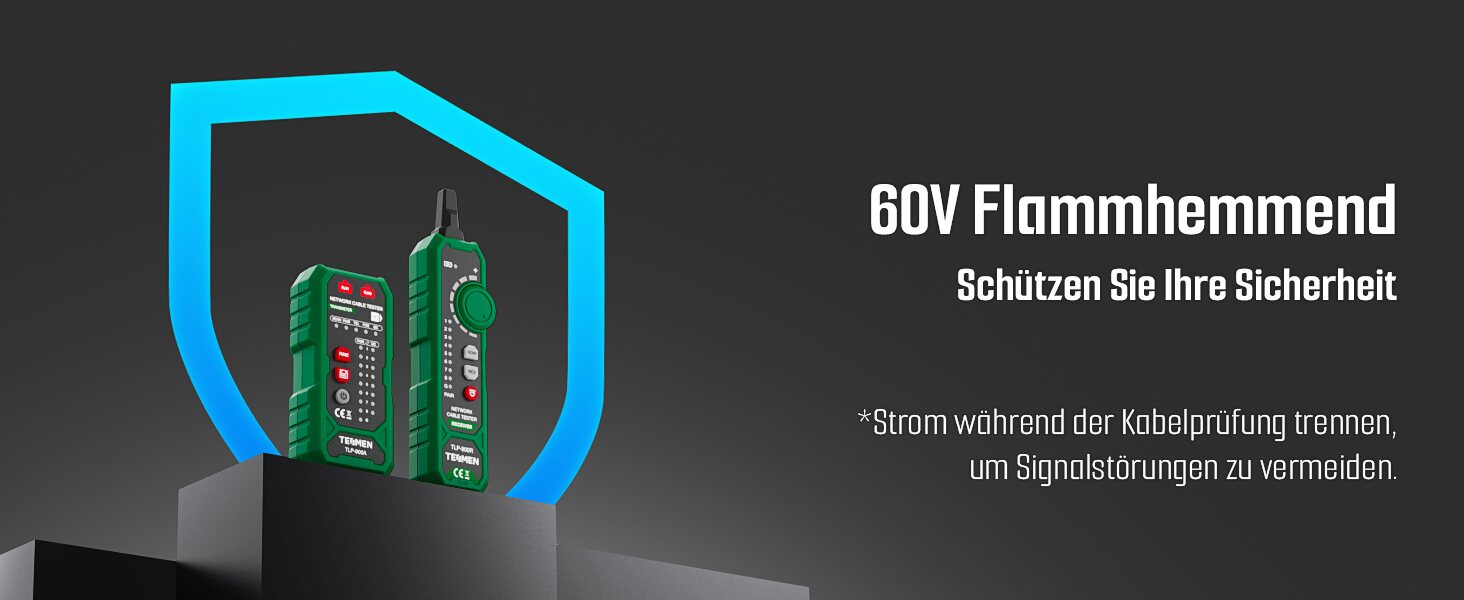

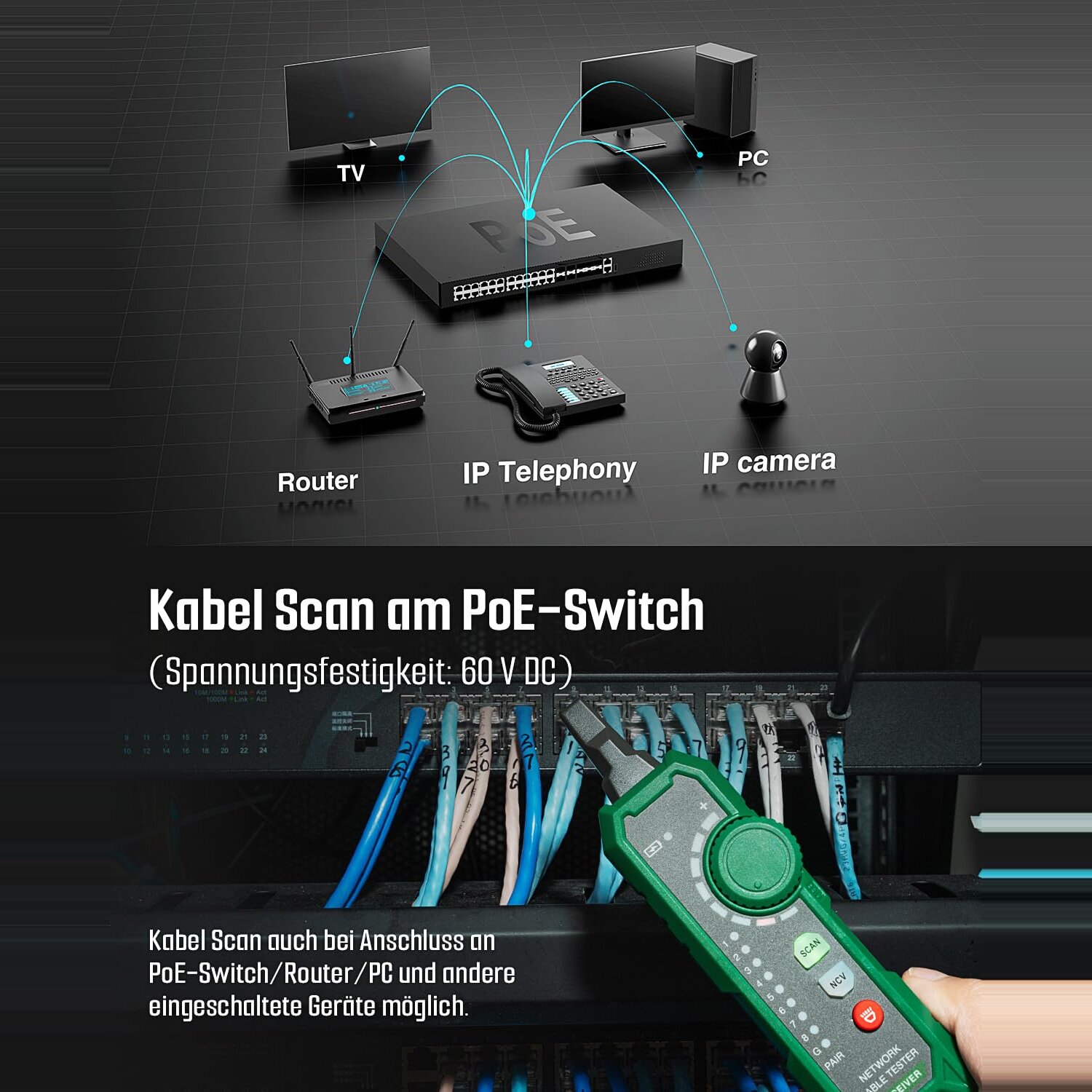

• Kabelprüfung stromlos, Kabelsuche auch unter Spannung. Für die Prüfung der Adern soll die Leitung nach Herstellerangabe stromlos sein, ein anliegendes Signal stört die Messung. Die Kabelsuche dagegen ist ausdrücklich auch am eingeschalteten PoE-Switch, Router oder PC vorgesehen; der Hersteller nennt dafür 60 V.
• Zwei 9-V-Blockbatterien werden gebraucht, eine je Einheit – beide liegen bei. Es gibt inzwischen 9-V-Lithium-Blöcke mit USB-C-Anschluss, falls Sie keine Einwegbatterien mögen.
• Zur Einordnung: Das ist ein Gerät für Servicemonteure und ambitionierte Selbermacher. Für Adernbelegung, Kabelsuche und Crimpkontrolle an einer Haus- oder Büroverkabelung reicht es aus. Für die zertifizierte Abnahmemessung einer strukturierten Verkabelung nach Klasse E oder EA braucht es ein Messgerät einer ganz anderen Klasse.
• Garantie: 24 Monate. Abwicklung über uns in Winterthur.
