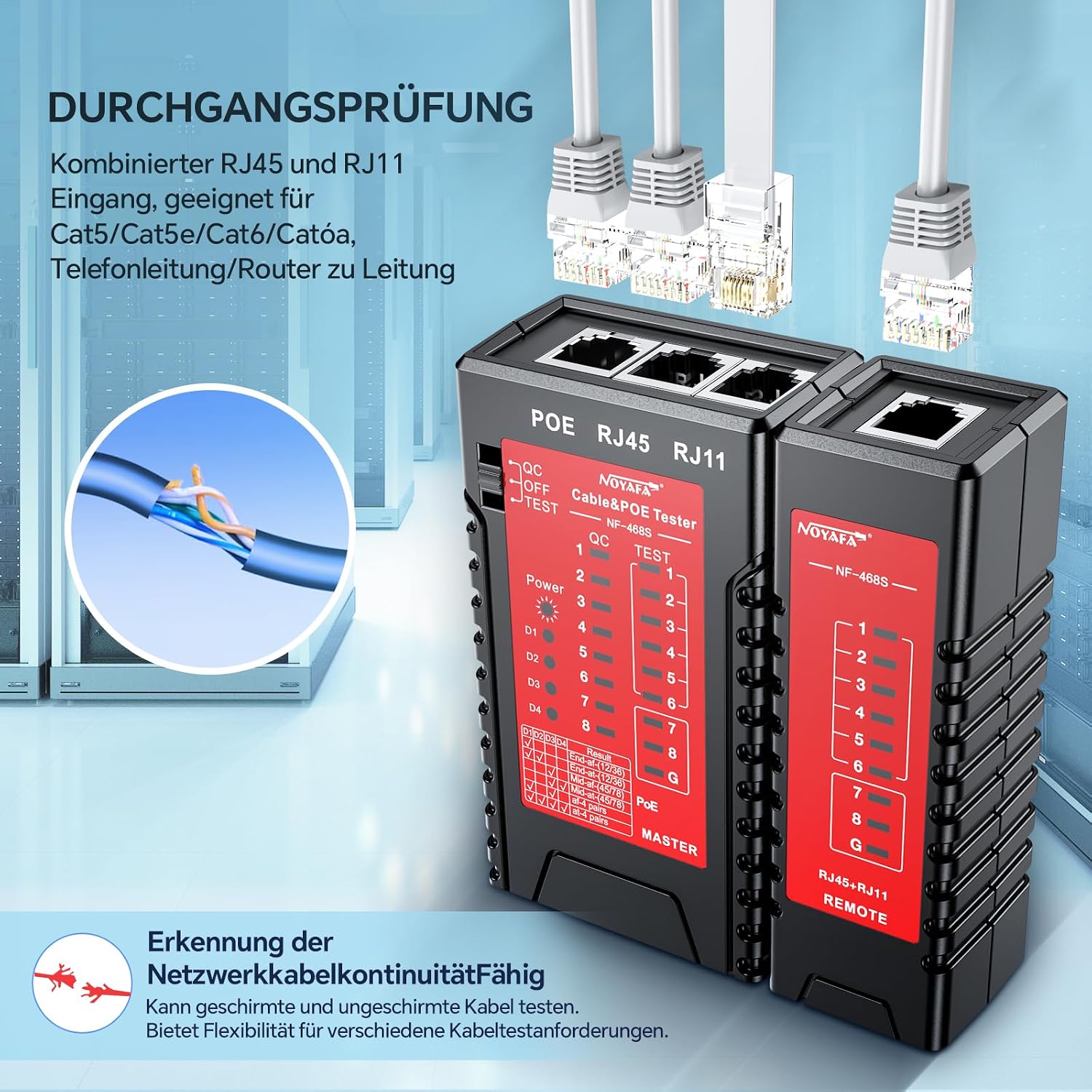

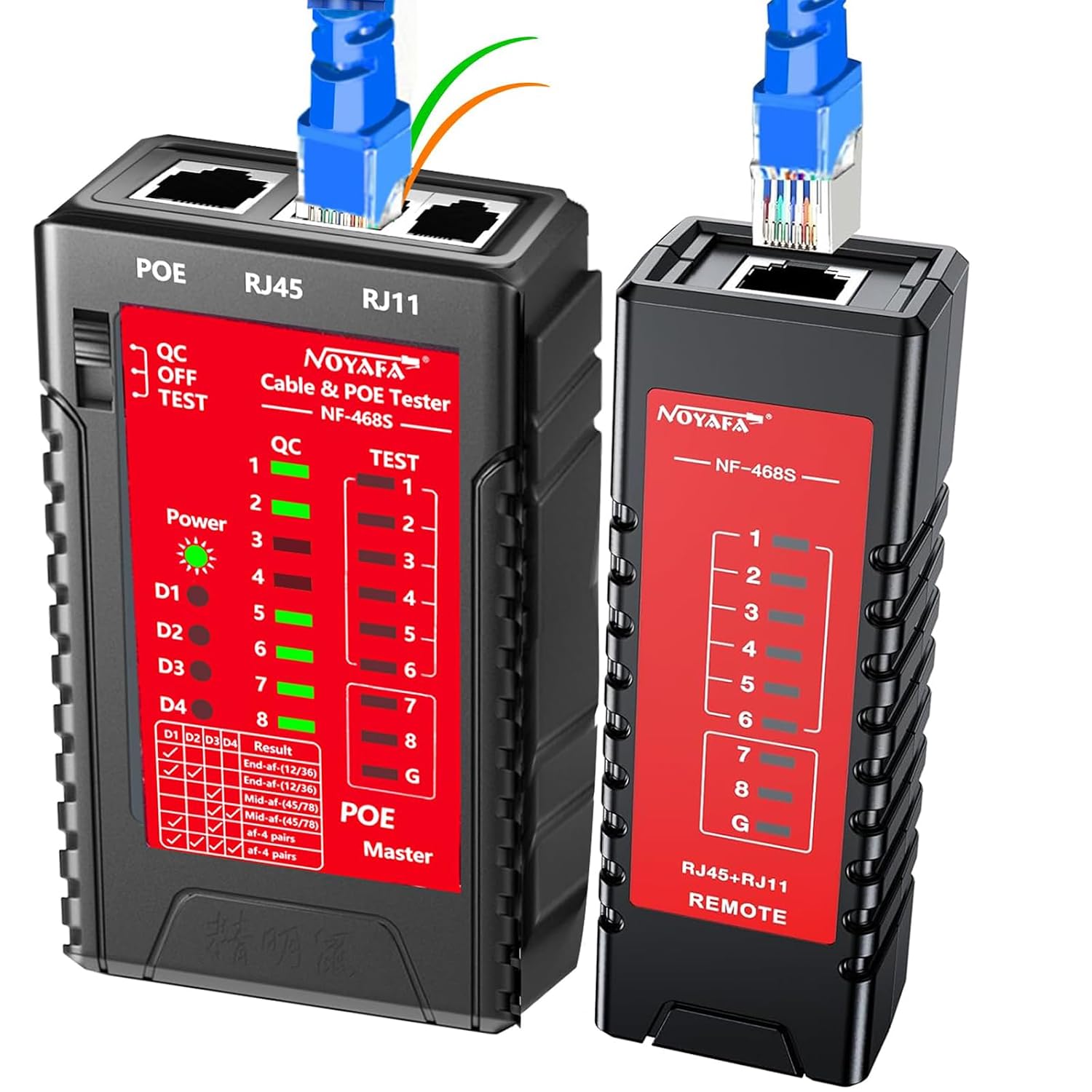

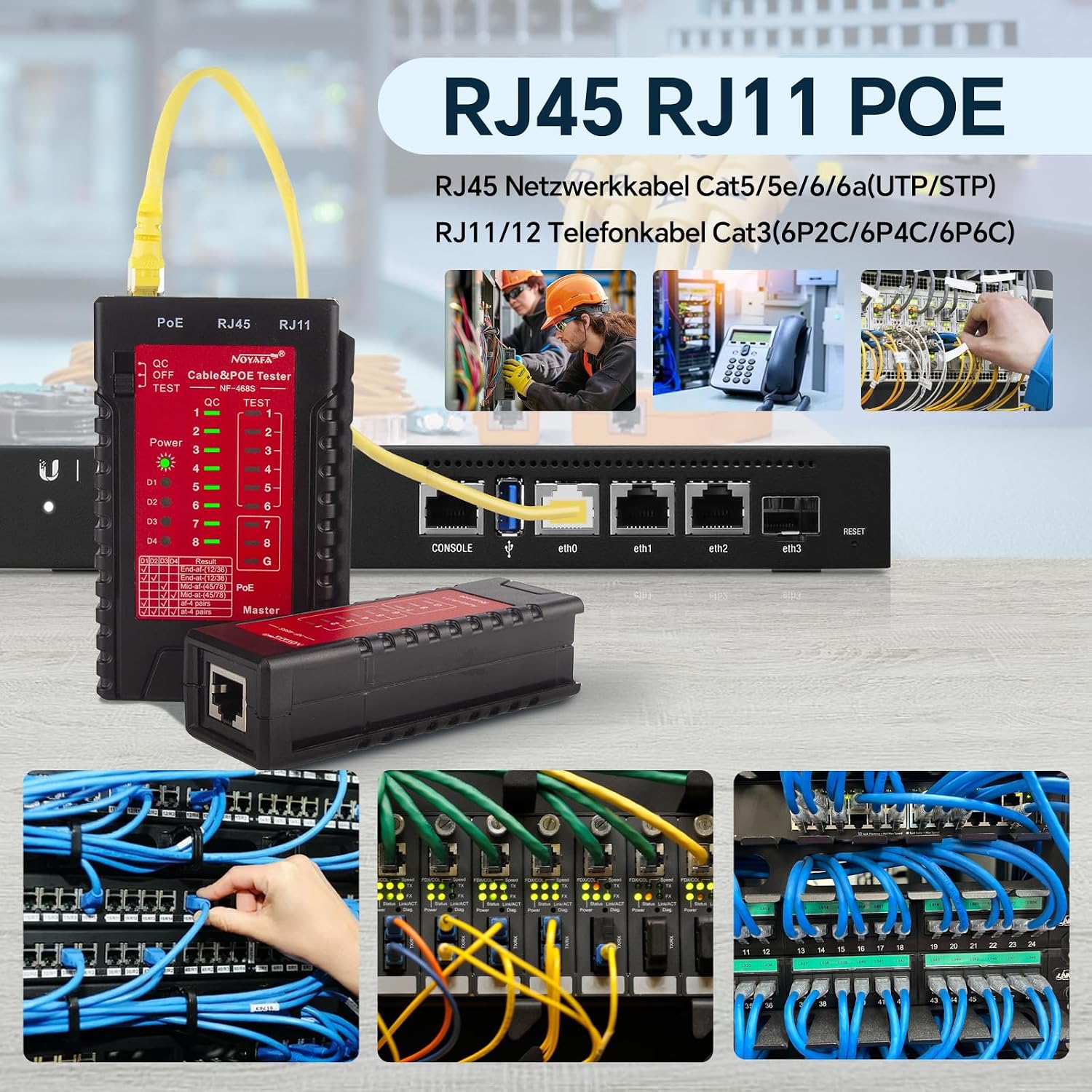

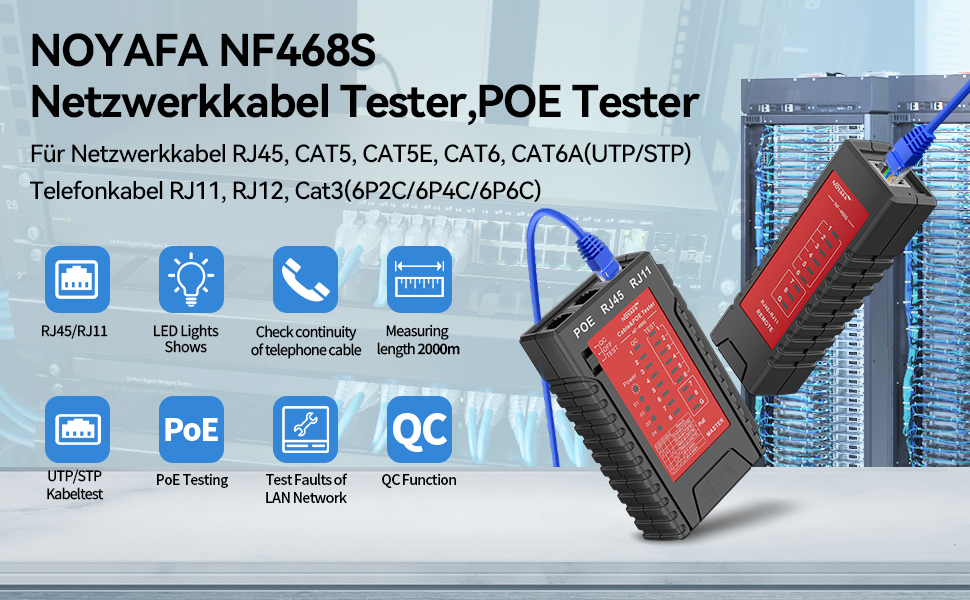

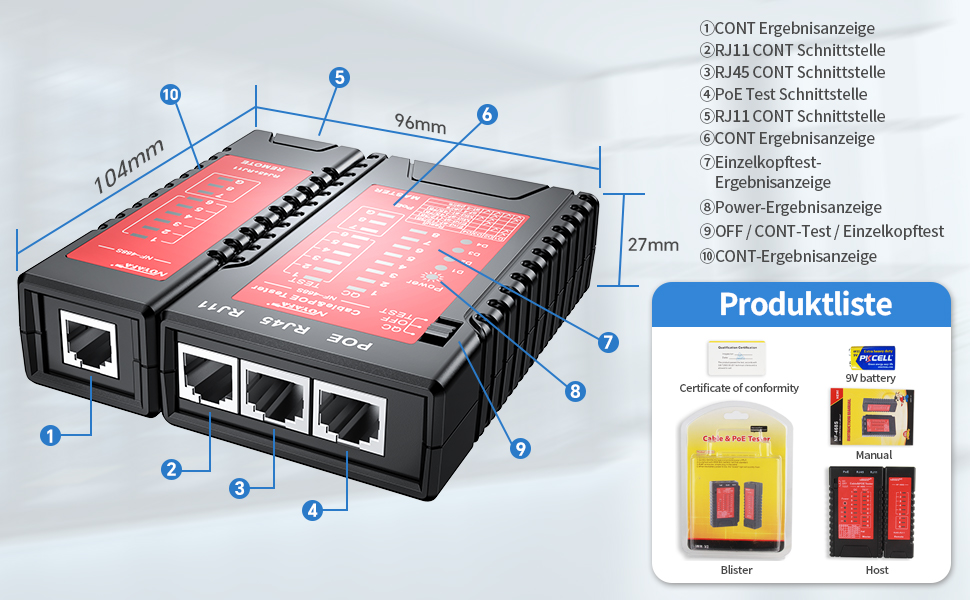

NOYAFA NF-468S Netzwerkkabeltester RJ45 RJ11 Cat5 bis Cat7 mit PoE-Test

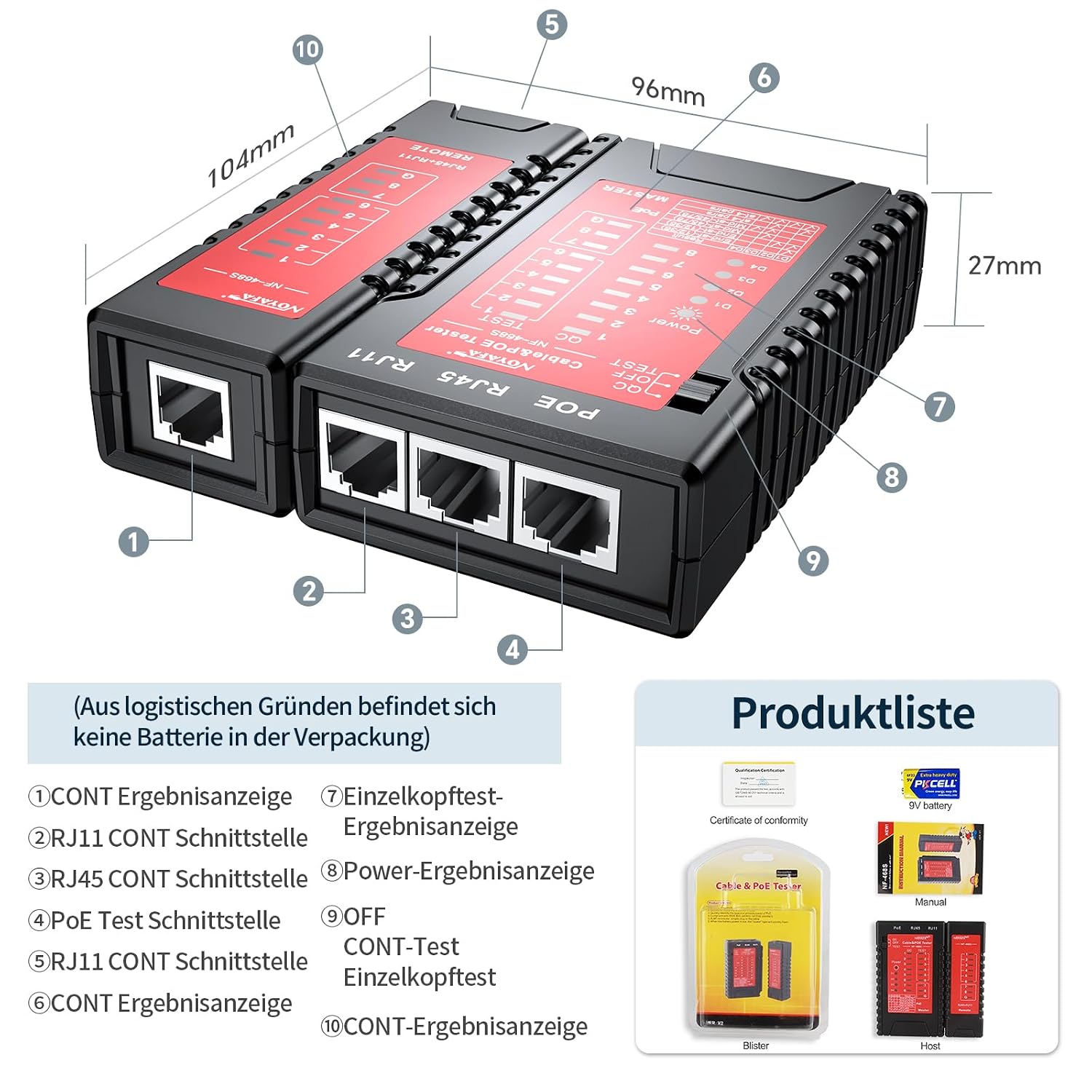

NOYAFA NF-468S Netzwerktester

1: Einzelkopftest des Kristallsteckers, schnelles Erkennen, wenn der Kristallstecker erfolgreich gecrimpt wurde), dieser NF-468S kann Zeit und Mühe sparen.

2. Der POE-Tester ist ein intelligenter Netzwerkkabeltester zum schnellen Testen von Telefonleitungs- und Netzwerkkabelverbindungen. Es kann die Verbindung zwischen dem Kristallkopf und dem Kabelbaum überprüfen und den Crimpzustand des Kristallkopfes genau bestimmen.

3. Die Verbindung zwischen dem Kristallkopf und beiden Enden des Netzwerkkabels löst perfekt das Problem, dass gewöhnliche Netzwerktester das Produkt mit dem problematischen Ende des Netzwerkkabels nicht bestimmen können.

4. Beispiel: Der Host ist mit der ersten Schicht des Kristallkopfes verbunden, und die sekundäre Maschine ist mit dem entsprechenden Kristallkopf auf der fünften Schicht verbunden. Die gemessene Netzwerkkabellänge beträgt 500 Meter und die Spannungsfestigkeit liegt bei ≤60 V.

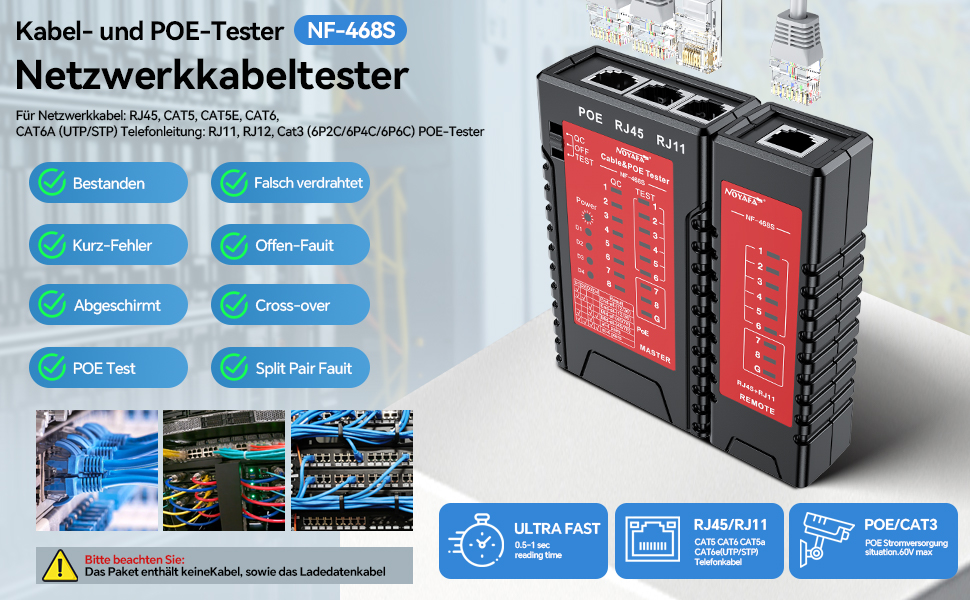

Für das Netzwerk 1.2.3.4.5.6.7.8.G-Paare; Telefonleitung 1.2.3.4.5.6 Paare; jede Leitung (jedes Leitungspaar) testen,

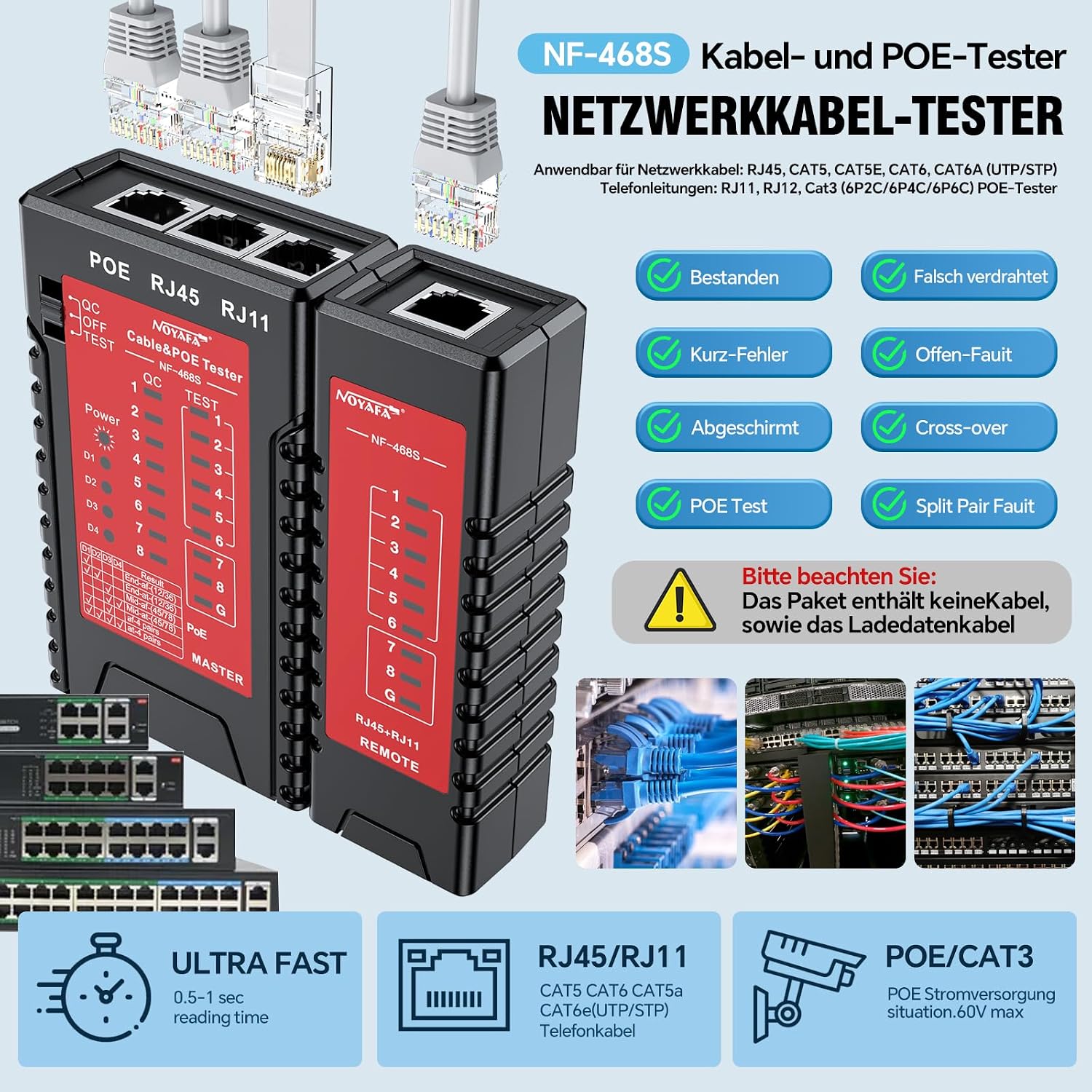

Unter anderem können Leitungs(paar)versatz, Kurzschlüsse und Unterbrechungen unterschieden und festgestellt werden.

1. Drehen Sie den Netzschalter in die Position (TEST). Die Betriebsanzeige (TEST) blinkt rot.

2. Stecken Sie den Netzwerkstecker und den Telefonstecker in das Haupttestgerät bzw. das Remote-Testgerät.

Die Sequenzanzeigen der Host- und Remote-Einheiten blinken von 1 bis G.

3. Sollte die Verbindung fehlerhaft sein, gehen Sie bitte wie folgt vor:

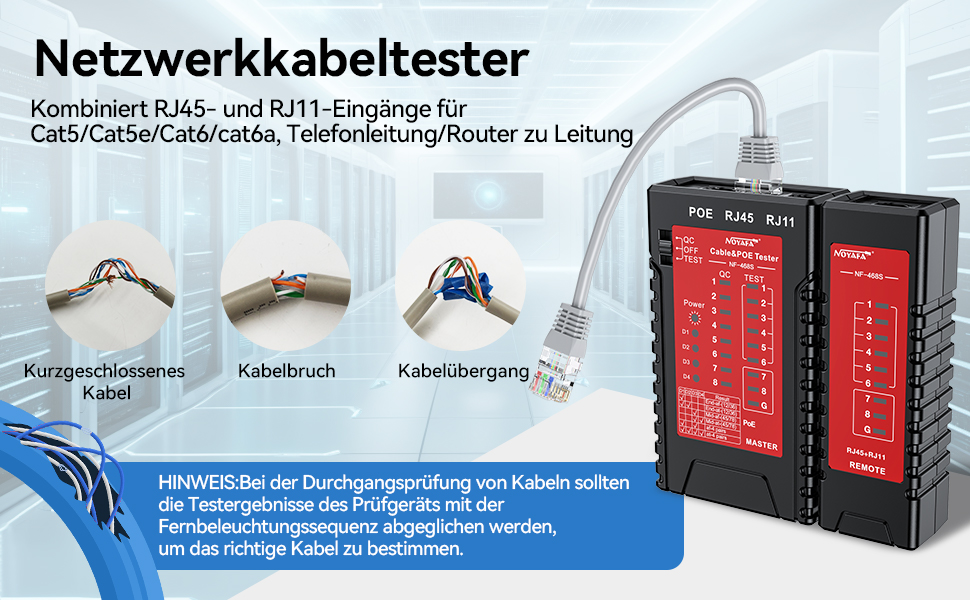

(1) Wenn die Netzwerkleitung 1-2 oder andere Leitungen getrennt werden, leuchten die Lichter 1-2 am Hauptmessgerät und am Remote-Messgerät nicht auf.

(2) Wenn mehrere Drähte angeschlossen sind, ist das entsprechende Licht aus; Wenn weniger als zwei Drähte angeschlossen sind, ist das Licht aus.

(3) Wenn beide Enden des Netzwerkkabels getrennt sind, bleibt der Haupttester unverändert: 1-2-3-4-5-6-7-8-G

Und der Remote-Tester ist: 1-2-5-4-3-6-7-8-G

(4) Wenn die beiden Enden des Netzwerkkabels kurzgeschlossen sind, bleibt der Haupttester unverändert, während die beiden Lichter, die der Kurzschlussanzeige auf dem Remote-Tester entsprechen, sehr schwach sind. Wenn drei oder mehr Netzwerkkabel kurzgeschlossen werden, erlöschen mehrere Kurzschluss-Anzeigeleuchten.

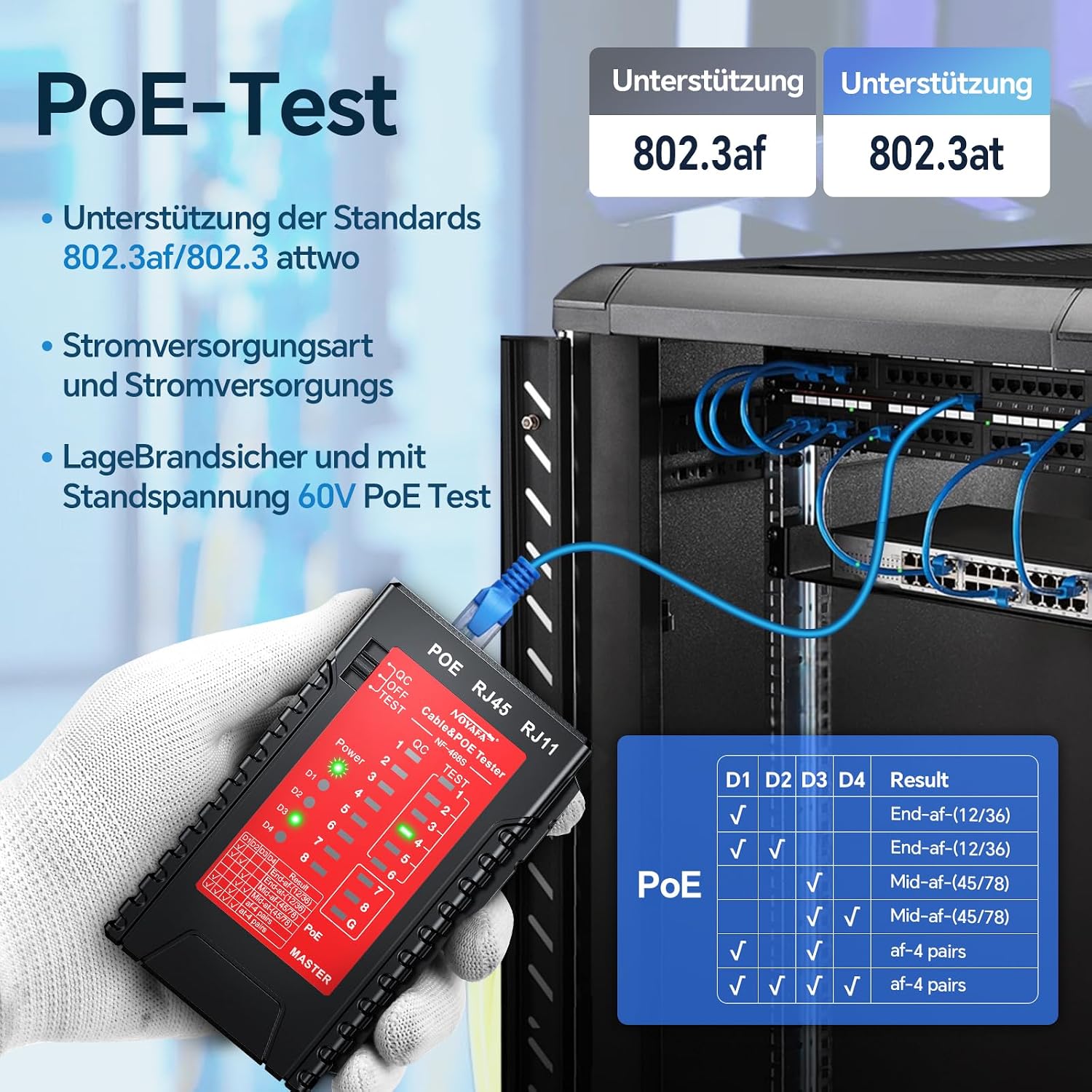

4. Wenn Sie zum Testen des Netzwerkkabels einen Switch mit einem Host verwenden, sollte die Spannung des an den Tester angeschlossenen Hosts 60 V nicht überschreiten.

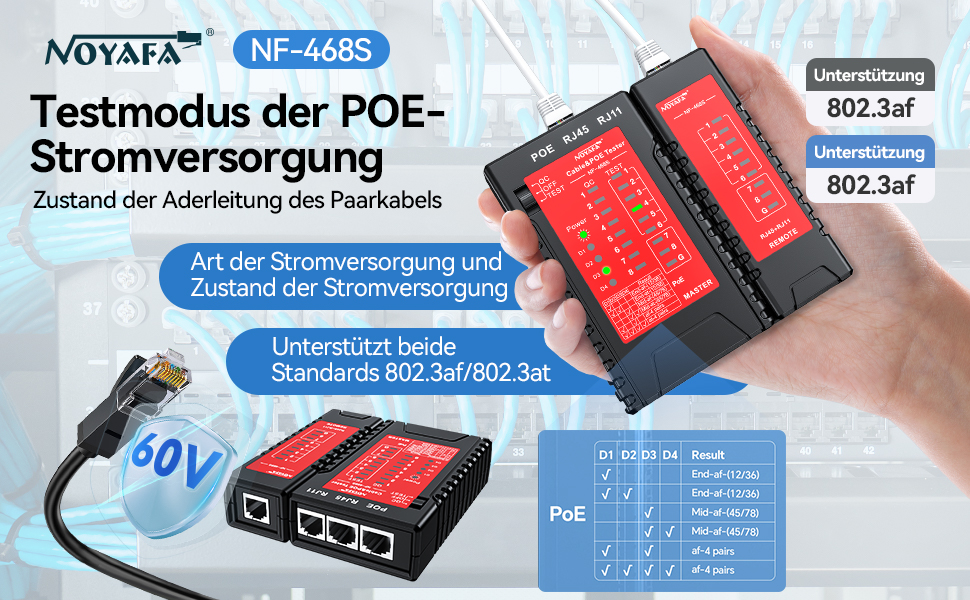

5. Verbinden Sie ein Ende des Netzwerkkabels mit dem POE-Switch und das andere Ende mit dem Testport (TEST) RJ45 des Computerhosts.

Wenn die 1-G-Portsequenz korrekt ist, leuchtet die Sequenzanzeige auf und der Port mit falscher Verdrahtung leuchtet nicht.

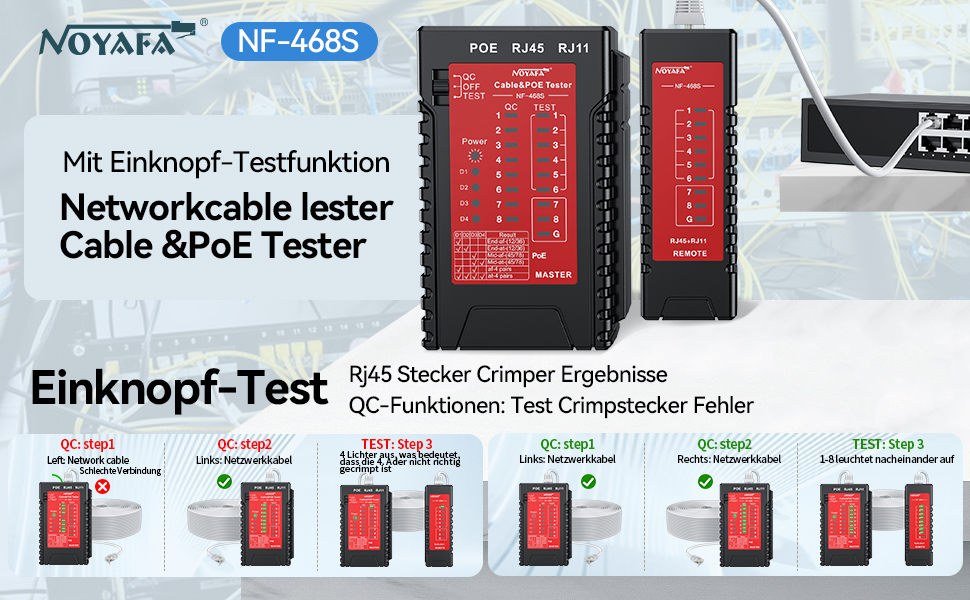

QC-Einzelseitentest des RJ45-Anschlusses

Ziehen Sie den Netzschalter in die Position (QC), rot (Strom).

Position, rot (Strom).

Die Host-Anzeige (QC) ist immer eingeschaltet.

Die Maschine ist in betriebsfähigem Zustand

2. Stecken Sie das Ende des Kristallkopfes in das Ende des Telefonleitungskristallkopfes, um die Prüfung durchzuführen

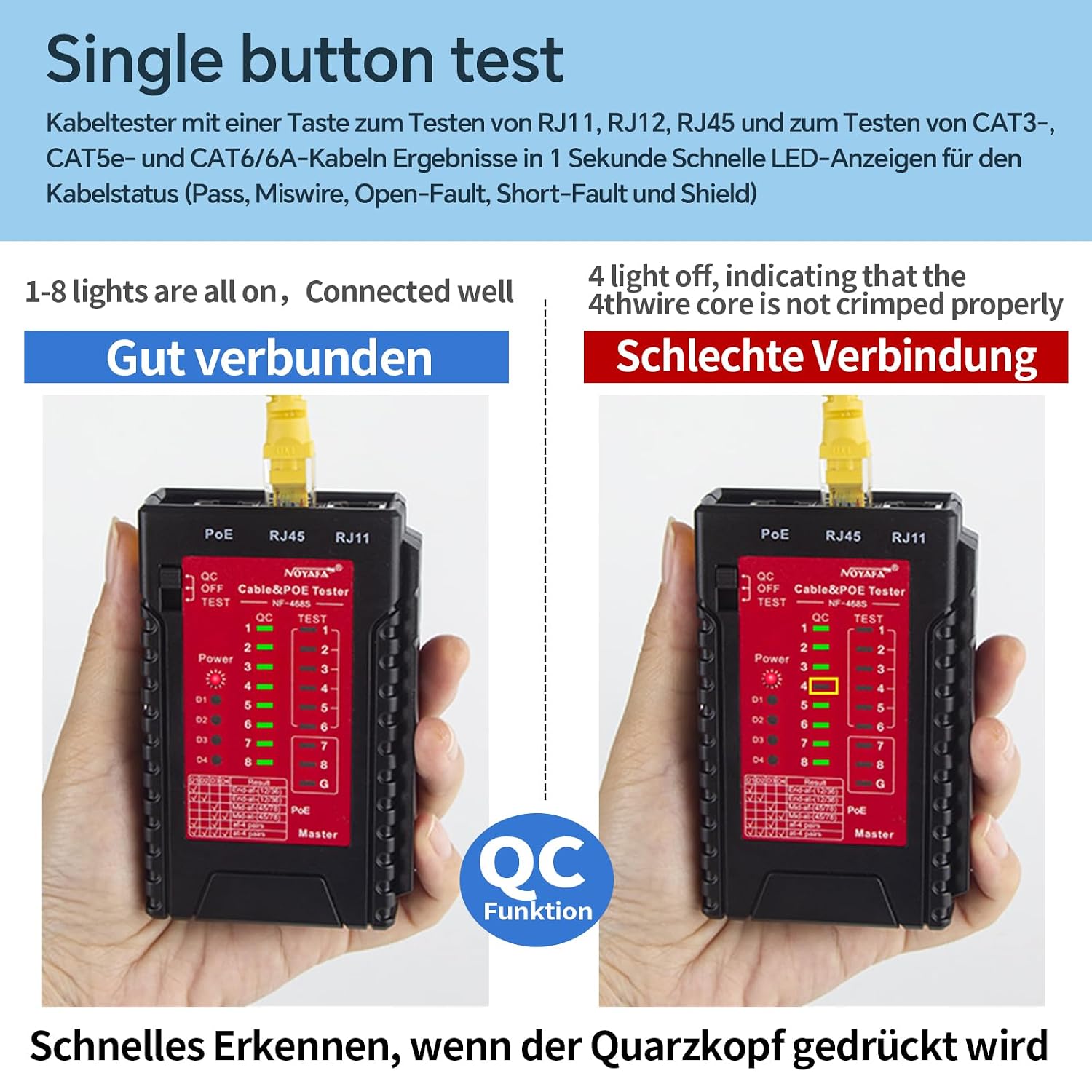

3. Der Anschluss des Kristallkopfes des Netzwerkkabels ist korrekt: Die Kontrollleuchte leuchtet vollständig

4. Der Anschluss des Kristallkopfes des Netzwerkkabels ist falsch oder nicht erfolgreich gecrimpt: Die entsprechende Kontrollleuchte leuchtet nicht
