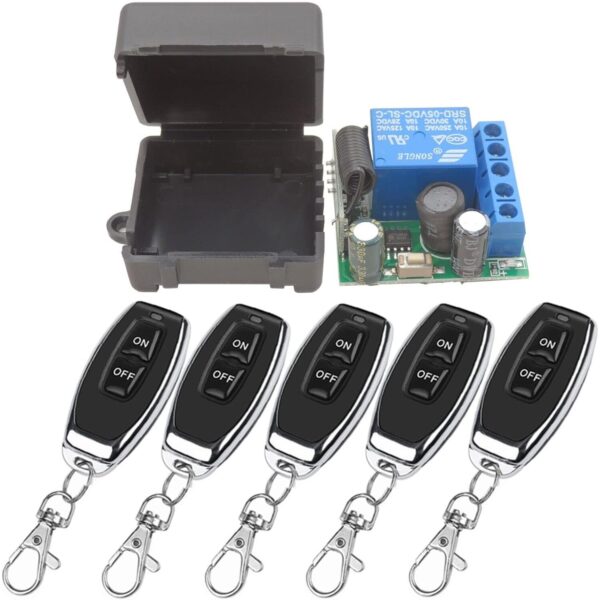

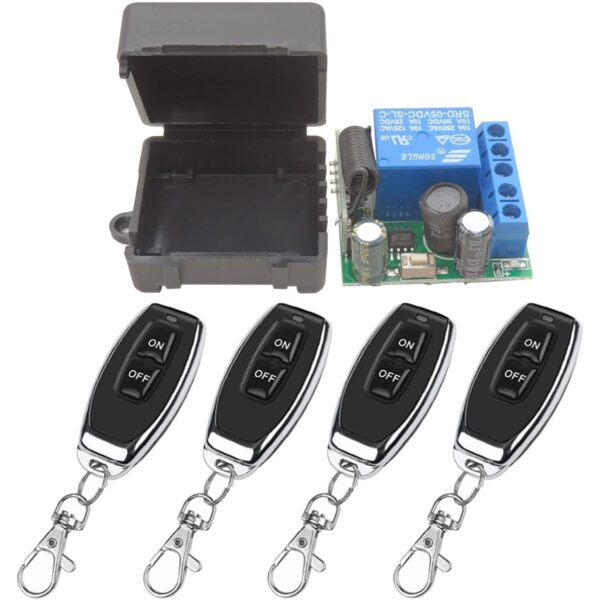

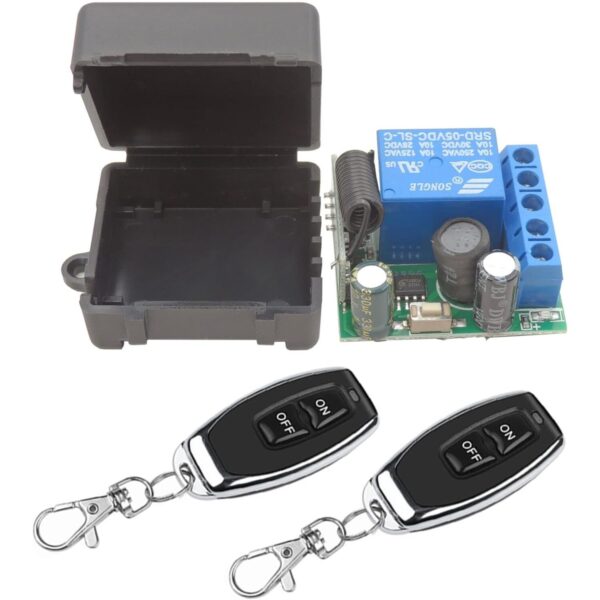

DieseRC 5301 Funk-Relais 433 MHz, 1 Kanal, Empfänger 5 bis 30 V mit Handsender

Einkanaliger Funkempfänger mit potentialfreiem Relaiskontakt, der über einen 433-MHz-Handsender einen vorhandenen Türöffner, Torantrieb oder Verbraucher schaltet.

Der Empfänger ergänzt eine vorhandene Tür- oder Toranlage um eine Funkbedienung: Er wird parallel zum bestehenden Taster geklemmt und schaltet mit seinem eigenen Relaiskontakt, ohne in die Steuerung einzugreifen.

Er ist weder eine Sprechanlage noch ein Türöffner und bringt keine eigene Speisung mit — Antrieb, Türöffner und Stromversorgung müssen vorhanden sein.

Produktinformation im Detail

Originalbeschreibung des Herstellers

Angaben von DieseRC zum Originalartikel:

Leistungsstarkes 433 MHz RF-Signal

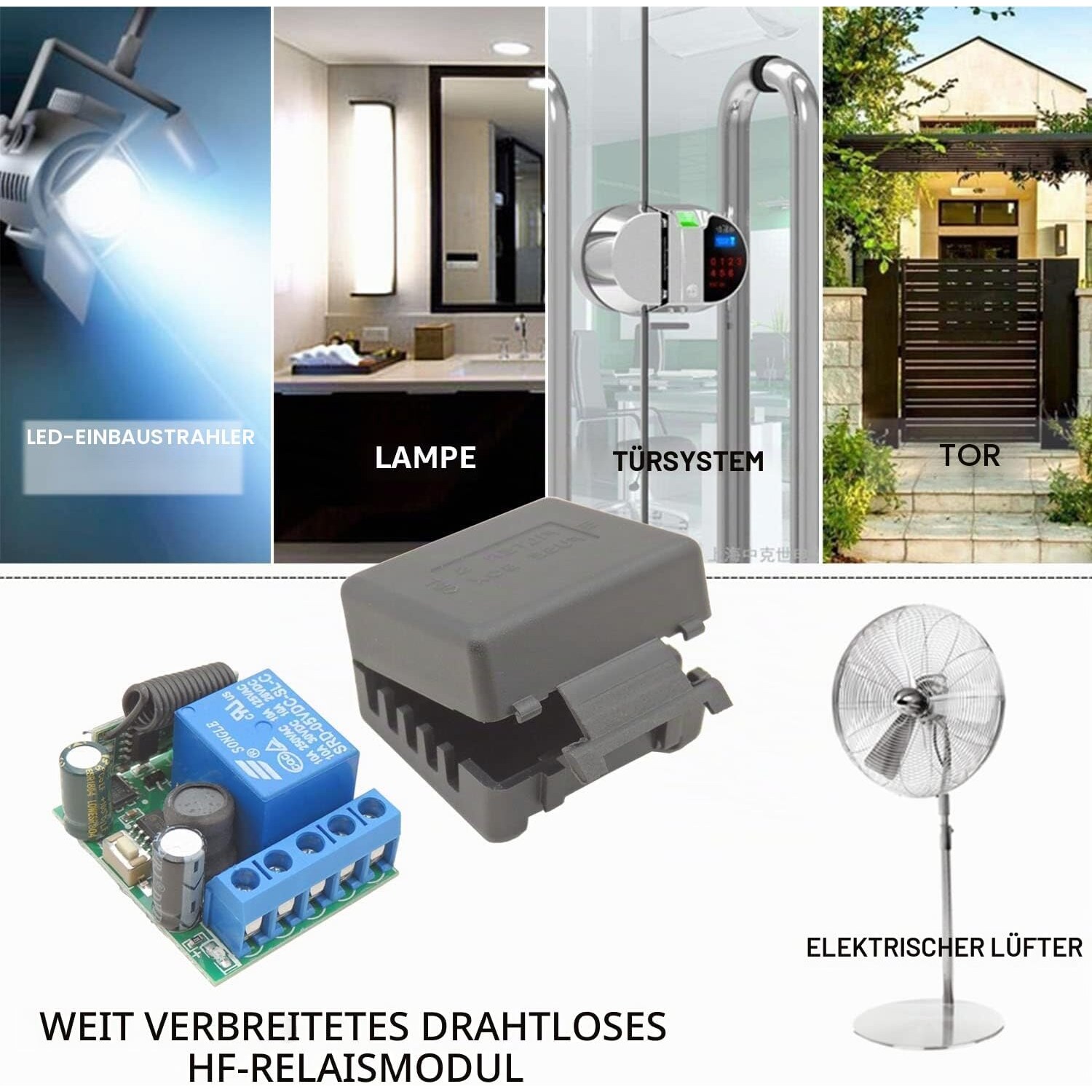

Der DieseRC RF Wireless Relais-Fernbedienungsschalter, der die 433 MHz Frequenz-Hochfrequenztechnologie verwendet, hat ein starkes Signal, das Wände, Böden, Türen durchqueren kann, und den EV1527-Lerncode-Chip macht das System sicherer. Sie können jedes an den Relaisempfänger angeschlossene Gerät über den Sender von jedem Ort aus zuverlässiger Entfernung steuern.

Einfach zu verwenden

Extrem einfach einzurichten und zurückzusetzen. Es gibt 4 Betriebsmodi (Momentan/Wippen/Lock-Modus/Verzögerungsmodus). Sie können ganz einfach selbst nach Ihren Bedürfnissen konfigurieren. Der Betriebsmodus ist einstellbar. Das Relais hat 3 Anschlüsse (NC/COM/NO-Port). Das Element wurde bereits im Sperrmodus konfiguriert. Drücken Sie die Taste "ON", um das Relais einzuschalten, drücken Sie die Taste "OFF", um das Relais auszuschalten.

DC 5 ~ 30 V, 10 A, 1 Kanal

Empfänger Betriebsspannung: DC 5 V ~ 30 V. Eingang/Ausgangsspannung: 1 ~ 250 V. Maximaler Strom: 10 AF-Frequenz: 433 MHz. Unterstützte Codierung: Lerncode 1527 Empfangsempfindlichkeit: > 97 dbmRF-Betriebsmodus: ASK Superheterodyne-Funkempfang. Betriebstemperatur: -30 ~ +80. Empfangsbereich: Der offene Raum beträgt mehr als 50 m. Ruhestrom: < 5 mA

Momentaner Modus

Drücken Sie die Taste und halten Sie sie gedrückt, das Relais wird eingeschaltet; lassen Sie diese Taste los, das Relais wird ausgeschaltet.

Drücken Sie die Lerntaste (am Empfänger) 1 Mal. Warten Sie 3 Sekunden; Drücken Sie eine Taste auf der Fernbedienung. Erfolg.

Modus umschalten

Drücken Sie die Taste, das Relais wird eingeschaltet; Drücken Sie diese Taste erneut, das Relais schaltet sich aus.

Sperrmodus

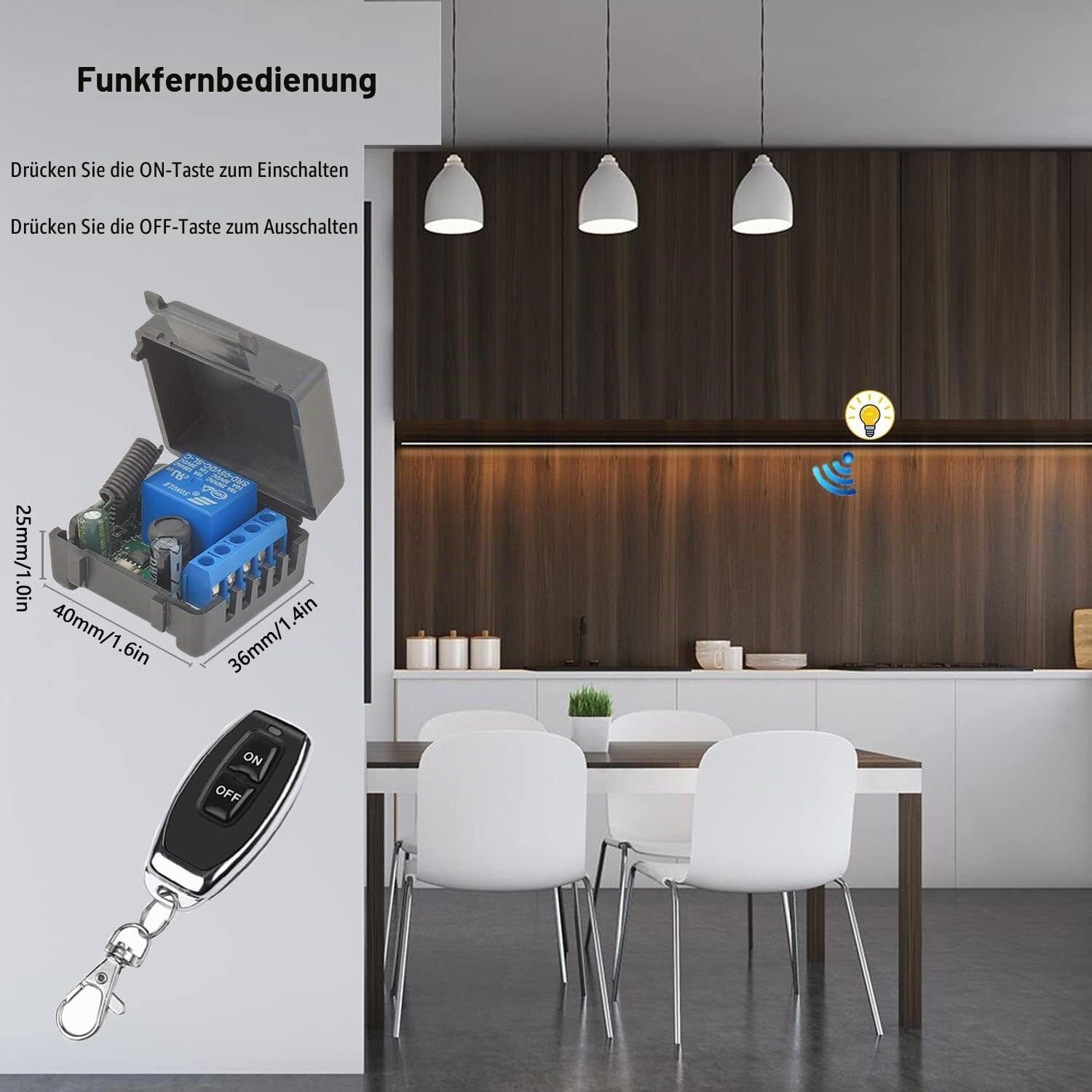

Drücken Sie die Taste "ON", das Relais wird eingeschaltet; Drücken Sie die Taste "OFF", das Relais schaltet sich aus.

Verzögerungsmodus

Drücken Sie die Taste und halten Sie sie gedrückt, das Relais leuchtet auf; Lassen Sie diese Taste los, das Relais schaltet sich nach 5 Sekunden (oder 10/15/20 Sekunden) aus

Lieferumfang:

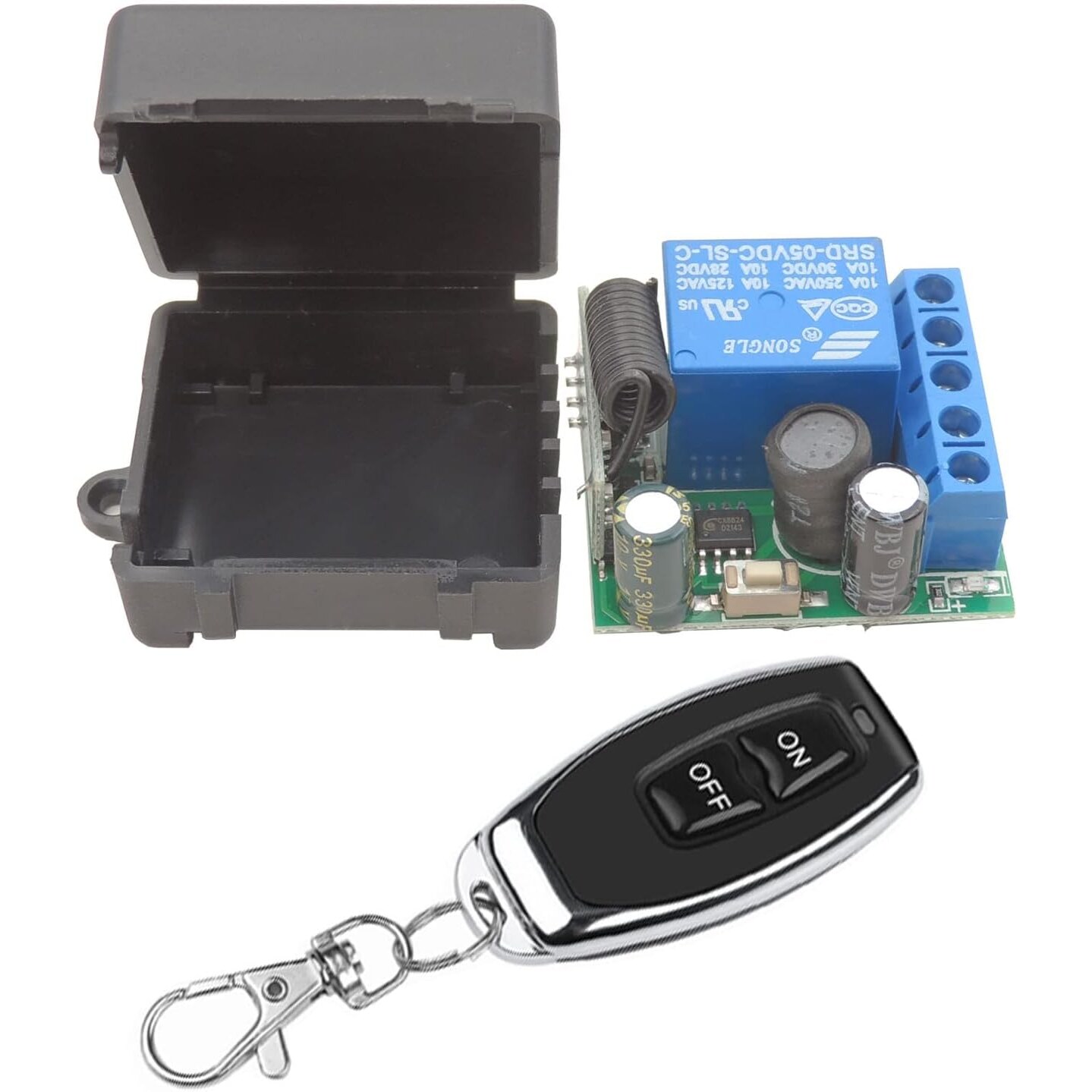

1 x RF-Relaisempfänger, Fernbedienungen (Batterie im Lieferumfang enthalten)

1 x Produkthandbuch

• 【Ausgezeichnetes Design】 RF-Funkrelais-Fernbedienungsschalter. Stabile und zuverlässige Leistung mit hoher Empfangsempfindlichkeit (> 97 dBm). Hochfrequenz-Signalübertragung. Ein starkes Signal kann Wände, Böden, Türen, Bretter usw. passieren. Es kann innerhalb von 50 Metern Entfernung im offenen Bereich gesteuert werden.
• 【Einfach zu bedienen】 Extrem einfach einzurichten und zurückzusetzen. Es können 4 Betriebsarten (Momentan/Toggle/Latched/Delay Mode) programmiert werden. Die Betriebsart des Produkts ist einstellbar. Dieses Element wurde bereits im Latch-Modus eingerichtet.

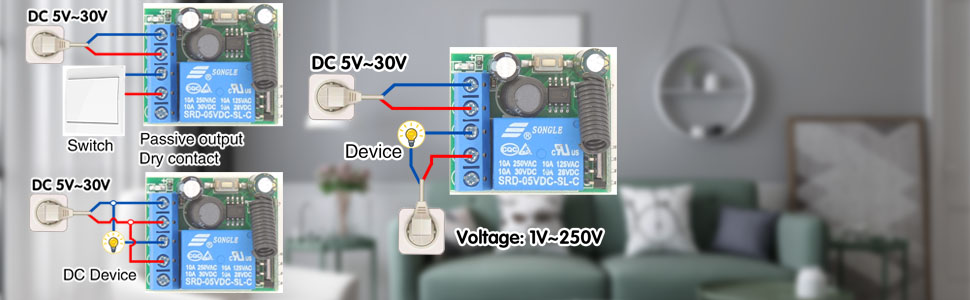

• 【Mehr Flexibilität】 Dieser Empfänger verwendet ein hochwertiges 10-A-Relais, das über 100.000 Mal verwendet werden kann. Es gibt 3 Anschlüsse (normalerweise offener Pin, gemeinsamer Pin, normalerweise geschlossener Pin) für das drahtlose Relais. Dies ist ein Relais mit potentialfreien Kontakten. Trockene Kontakte. 5V~30V Weitbereichsspannungs-Sicherheitsempfänger. Die Spannung von 5 V/12 V/24 V/30V kann also gut funktionieren.
• 【Multiplayer-Steuerung】 Ein Empfänger kann etwa 20 Sender speichern. Und ein Sender kann mehrere Empfänger gleichzeitig steuern. Der Code des Chips ist der EV1527-Lerncode. Auf der Rückseite des Senders befindet sich ein Schraubanschluss, und die Batterie kann nach der Demontage ausgetauscht werden. Die Batterie ist 2 Stück CR2016 (im Lieferumfang enthalten).

Technische Daten des Herstellers

Gut zu wissen

• Preis und Lieferung: CHF 30.- bis CHF 50.- je nach gewählter Ausführung, inklusive 8,1 % MwSt. Lieferung in 5 bis 8 Arbeitstagen, fertig verzollt.
• Garantie: 24 Monate. Abwicklung über uns in Winterthur.
• Betriebsart vor dem Einbau festlegen: Ab Werk ist der Empfänger selbsthaltend eingestellt — eine Taste schaltet ein, die andere aus. Für einen Türöffner ist die tastende Betriebsart oder der Nachlauf von 5, 10, 15 oder 20 Sekunden gedacht; selbsthaltend würde die Tür dauerhaft freigeben. Umgestellt wird über die Lerntaste am Empfänger.

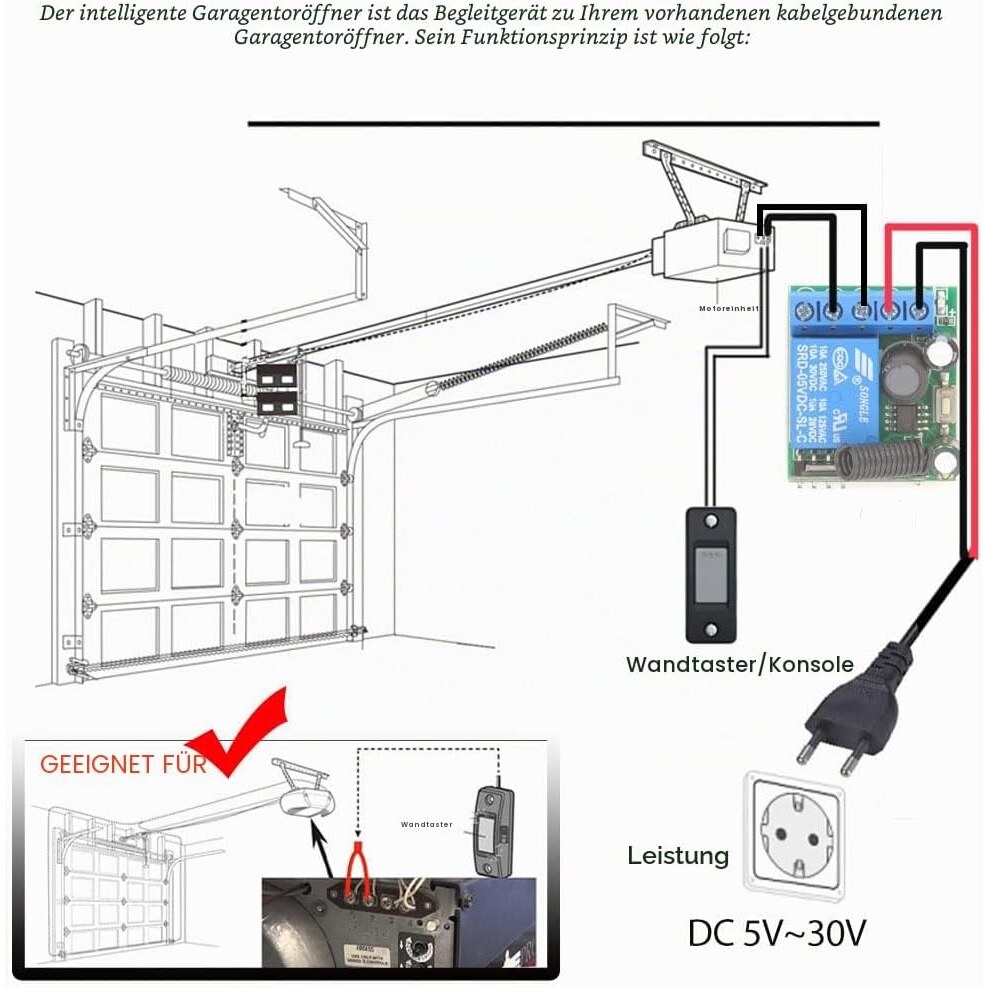

• Potentialfreier Kontakt: Der Hersteller weist den Ausgang ausdrücklich als potentialfreien Kontakt (Trockenkontakt) mit Öffner, gemeinsamem Anschluss und Schliesser aus. Er lässt sich damit parallel zu einem vorhandenen Taster klemmen.
• Speisung und Kontakt nicht verwechseln: Gespeist wird der Empfänger mit 5 bis 30 V Gleichspannung. Die Angabe 1 bis 250 V bei 10 A gilt für den Relaiskontakt, nicht für die Versorgung — ein Netzspannungsgerät ist der Empfänger nicht, und Arbeiten an 230 V gehören zur Fachperson.
• Funkstrecke: 433 MHz mit EV1527-Lerncode, im Freifeld über 50 m. Wände, Decken und Metall verkürzen die Reichweite; ein Empfänger merkt sich rund 20 Sender, so lassen sich weitere Handsender nachrüsten.
• Lieferumfang: ein Empfänger, ein Handsender mit zwei Knopfzellen CR2016 und das Handbuch. Türöffner, Antrieb und Netzteil gehören nicht dazu.
• Anschluss: Kleinspannungsgerät mit Schraubklemmen und ohne Netzstecker — für die Schweizer Steckernorm ist nichts zu beachten.
