Hikvision DS-3E0106HP-E – 4-Port Fast-Ethernet PoE-Switch mit Hi-PoE, 60 W

DS-3E0106HP-E – 4-Port Fast-Ethernet PoE-Switch mit Hi-PoE, 60 W

Der Hikvision DS-3E0106HP-E ist ein unmanaged PoE-Switch für kleine Videoüberwachungs-Installationen mit bis zu vier IP-Kameras. Konfiguriert wird nichts: Kameras an die PoE-Ports, Rekorder oder Netzwerk an einen der beiden Uplink-Ports, Netzteil anstecken. Interessant ist der Switch vor allem dort, wo eine Kamera mehr Leistung braucht als die üblichen 30 W – etwa eine PTZ-Kamera oder eine Kamera mit Heizung: Port 1 ist als Hi-PoE-Port ausgelegt und gibt bis zu 60 W ab.

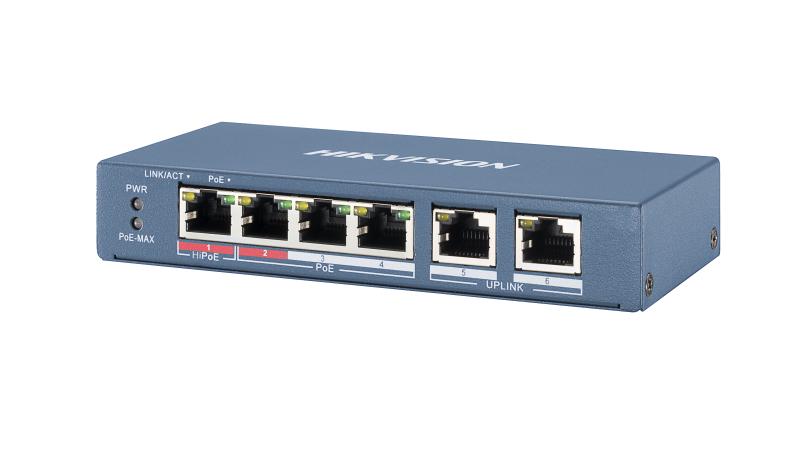

Die Portausstattung besteht aus vier PoE-Ports mit 10/100 Mbps (Port 1 als Hi-PoE bis 60 W, Ports 2 bis 4 mit je bis zu 30 W) und zwei RJ45-Uplink-Ports mit 10/100 Mbps, insgesamt also sechs physische Ports. Das PoE-Gesamtbudget beträgt 60 W: Diese Leistung steht entweder einem einzelnen Gerät an Port 1 zur Verfügung oder verteilt sich auf mehrere Kameras. Übersteigt der Bedarf das Budget, greift laut Hikvision das intelligente PoE-Management. Unterstützt werden IEEE 802.3af, 802.3at und 802.3bt; gespeist wird über vier oder acht Adern, wobei die 8-adrige Variante die Verluste auf dem Kabel reduziert.

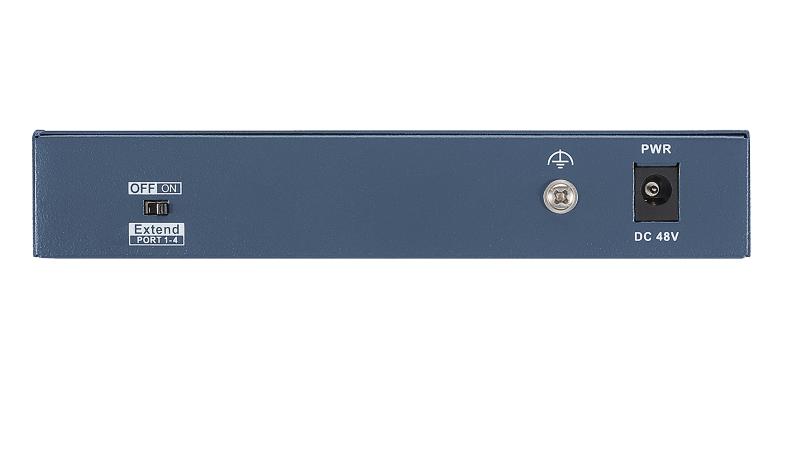

Für lange Kabelwege sitzt auf der Rückseite ein DIP-Schalter «Extend» für die Ports 1 bis 4. Damit sind Distanzen zwischen Kamera und Switch von bis zu 300 m möglich; Hikvision weist ausdrücklich darauf hin, dass die erreichbare Distanz vom Kameramodell und vom Zustand des Kabels abhängt. Die Ports 1 und 2 sind zusätzlich als VIP-Ports ausgeführt: Ihre Daten werden bevorzugt weitergeleitet, wenn die Bandbreite knapp wird.

Das Gehäuse ist aus Metall und arbeitet ohne Lüfter, also geräuschlos. Montiert wird der Switch auf dem Tisch oder an der Wand; eine Erdungsschraube ist vorhanden, der Überspannungsschutz liegt bei 6 kV. Mit 145 × 25.6 × 68.45 mm und 0.24 kg findet das Gerät auch in einem kleinen Verteilkasten Platz. Die Speisung erfolgt über ein externes Netzteil mit 48 V DC und 1.35 A, die maximale Leistungsaufnahme liegt bei 65 W, im Leerlauf bei 5 W. Der Betriebstemperaturbereich von 0 °C bis 40 °C zeigt, dass der Switch für den geschützten Innenbereich gedacht ist.
