Fluke T5-1000 Spannungs- und Durchgangstester | OpenJaw bis 100 A AC, CAT III 1000 V

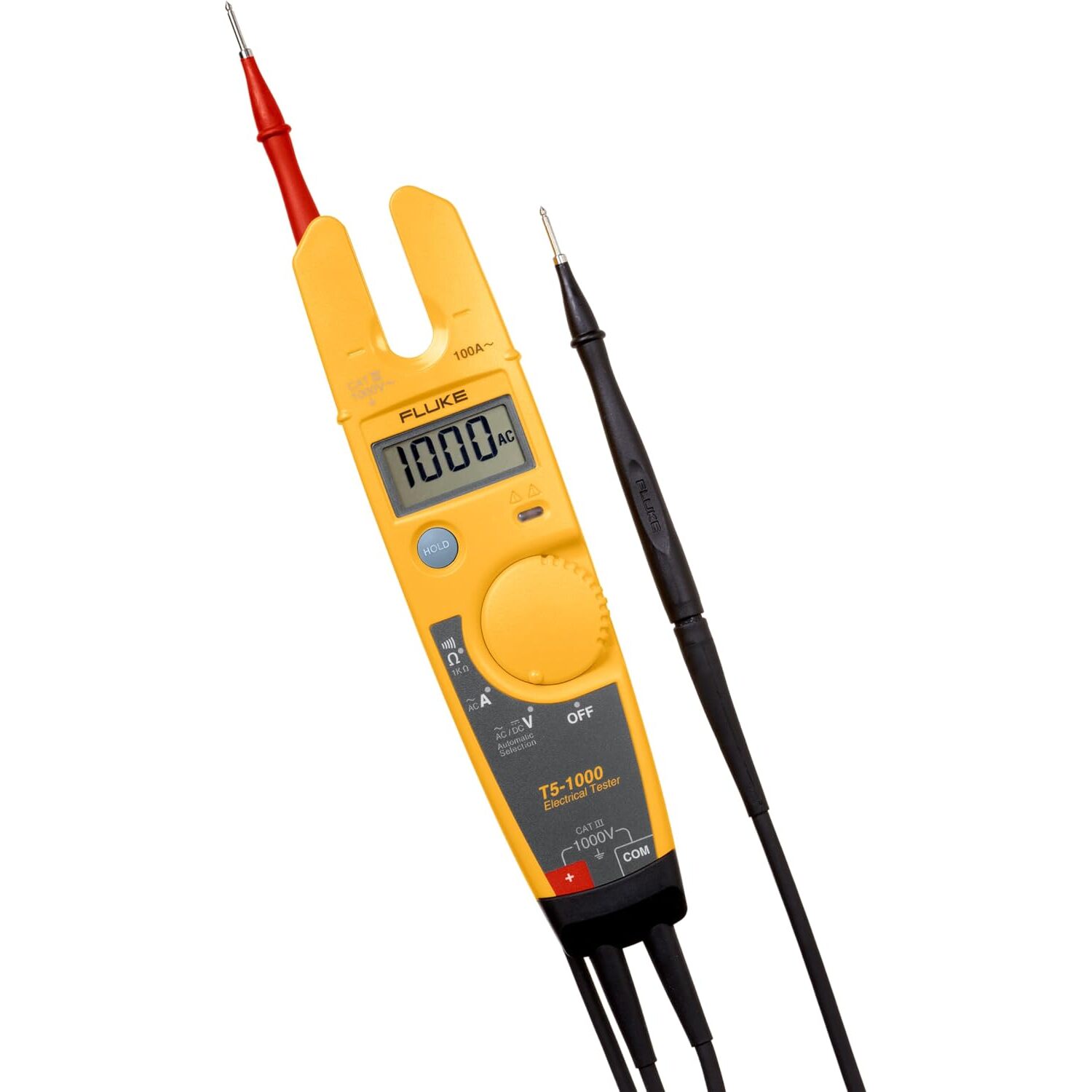

Kompakter Elektrikertester mit feststehender Strommesszange

Die feststehende Zange ist der eigentliche Unterschied zu einem Handmultimeter. Der Leiter wird eingelegt, die Zange misst das Magnetfeld um den Leiter und rechnet daraus den Wechselstrom bis 100 A; der Stromkreis muss dafür nicht aufgetrennt werden. Weil sich nichts öffnet und schliesst, gibt es auch keine Zangenbacken, die korrodieren oder verschmutzen und dann nicht mehr sauber schliessen.

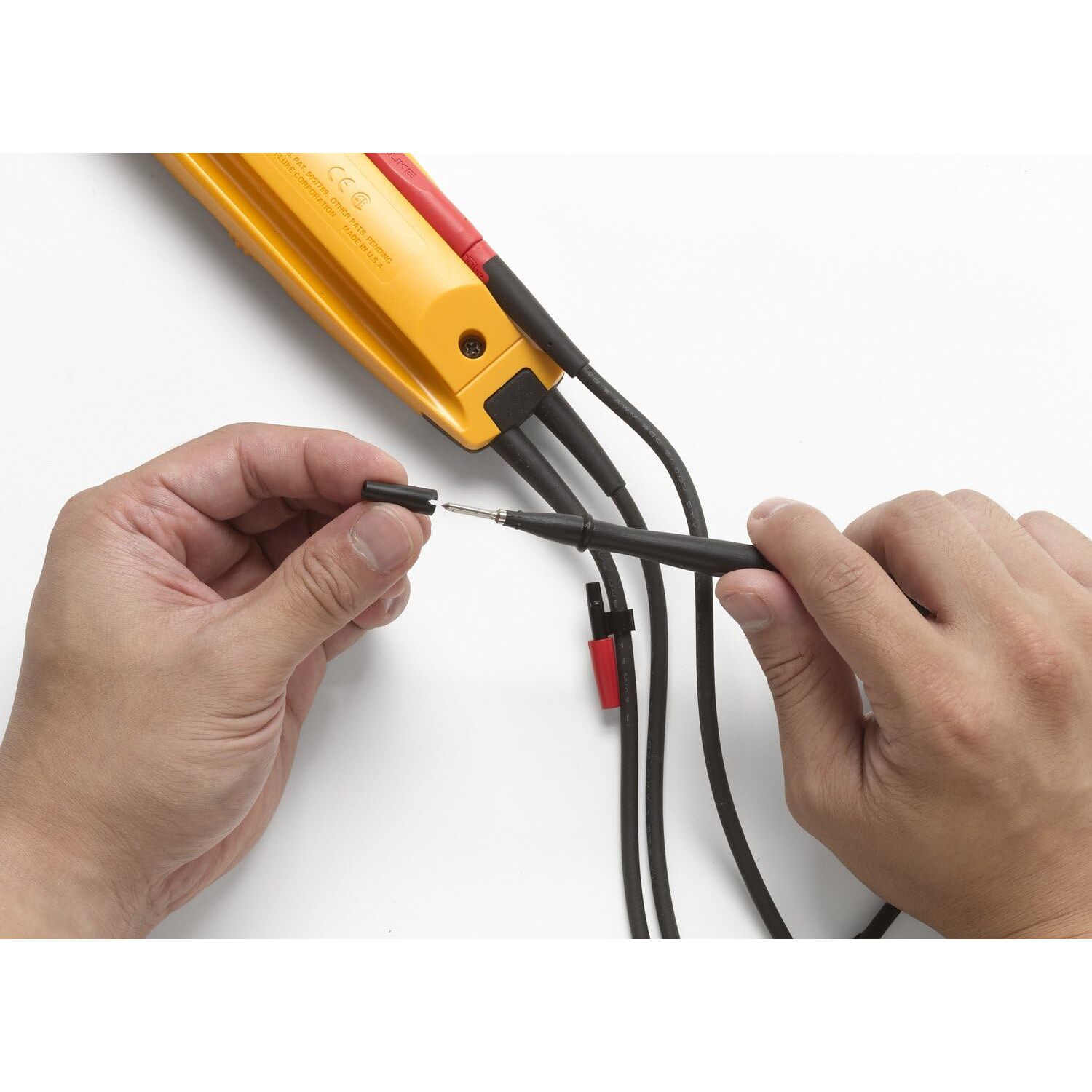

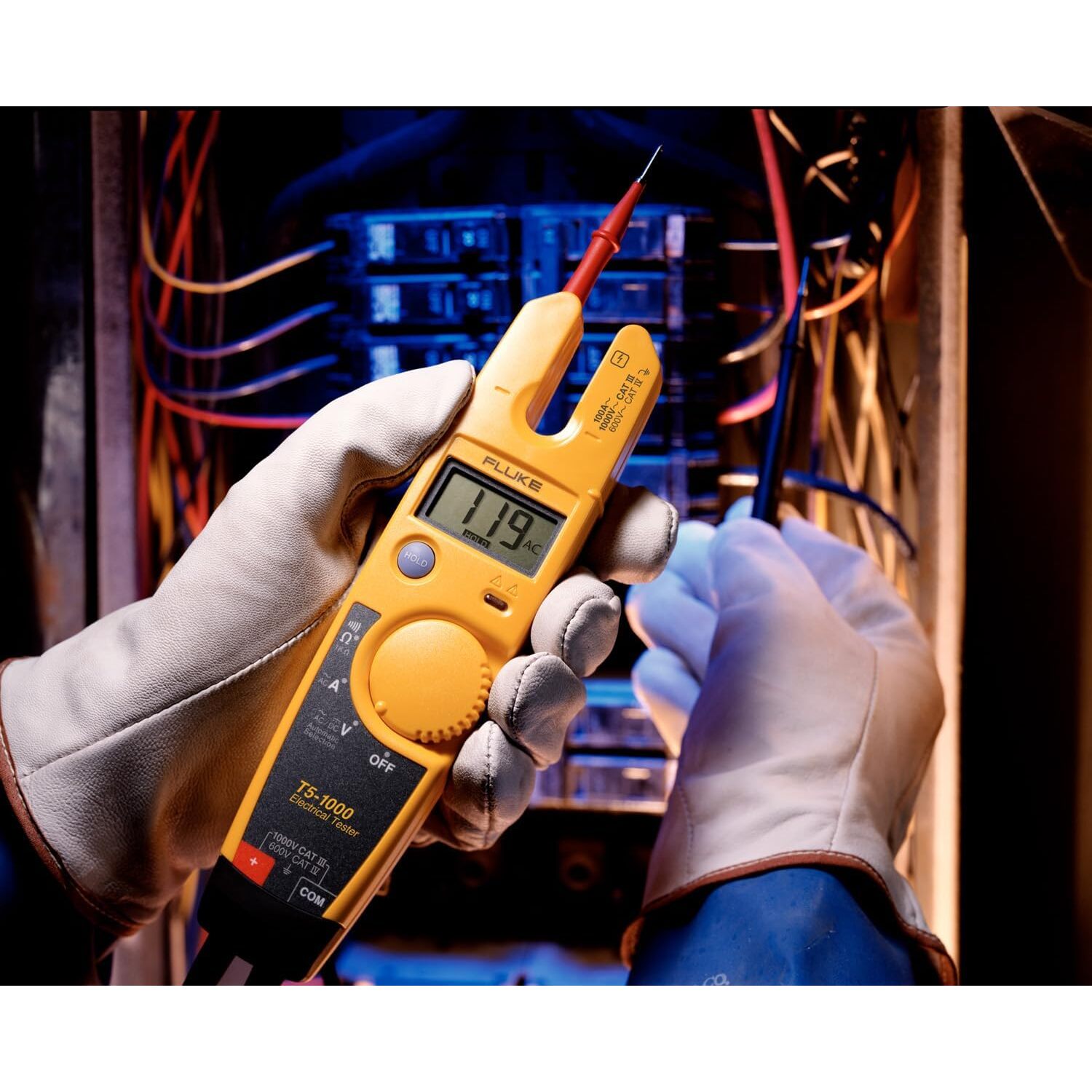

Auf der Rückseite lässt sich eine Messspitze fixieren. Der Tester wird damit zum verlängerten Griff der Messspitze, und eine Hand bleibt für die zweite Messleitung frei. Die HOLD-Taste hält den Messwert fest, wenn Sie im Verteiler nicht gleichzeitig messen und ablesen können.

Der T5-1000 ist nach EN 61010 für CAT III 1000 V beziehungsweise CAT IV 600 V zugelassen. Der Widerstandsbereich endet bei 1000 Ω, darüber erscheint OL im Display. Das ist ein Installationstester für Anlagen, kein Laborinstrument für feine Bauteilprüfungen.

Produktinformation im Detail

Originalbeschreibung des Herstellers

Angaben von Fluke zum Originalartikel:

Vorteile einer feststehenden Zange

Der T5 kann Stromstärken bis zu 100 A ohne Unterbrechung des Stromkreises messen, indem der Leiter einfach nur in die feststehende Zange gelegt wird. Die Zange misst das Magnetfeld um den Leiter und errechnet daraus den Strom. Der Elektriker muss lediglich das Kabel weit genug von der Wand entfernen, um es in die Zange zu legen.

Es muss nichts geöffnet oder geschlossen werden

Der T5 ist ein ausgesprochen kompakter Tester. Er liegt gut in der Hand, und auf der Rückseite können die Messspitzen fixiert werden. Der Tester wird somit zum „verlängerten Griff“ der Messspitze, und es bleibt eine Hand für die andere Messleitung frei. Er verfügt über ein grosses, benutzerfreundliches Display und eine Hold-Funktion, damit der Messwert durch Tastendruck gespeichert werden kann, wenn man das Display im Moment nicht ablesen kann.

Prüfen, ob ein Stromkreis Spannung führt, bevor Arbeiten ausgeführt werden • Prüfen, ob ein Stromkreis Spannung führt, bevor Arbeiten ausgeführt werden • Messen des elektrischen Widerstands von Bauteilen bis 1000 Ω • Prüfen des Durchgangs eines Stromkreises

Messen von Lasten auf Abzweigleitungen an einer Einspeisung • Messen der Spannung an der Lastseite eines Leistungsschalters oder einer Sicherung • Zuordnen von Steckdosen zu Sicherungsautomaten Industrielle Anwendungen

Prüfen der Schaltungsbelastung an Schalttafeln (einschliesslich Einspeisekabel, Abzweigleitungen und Neutralleiter) und des Zustands eines Erdungskreises.

2. Mit den Messspitzen den Stromkreis über die Last oder parallel zur Spannungsquelle kontaktieren. Eine der Messspitzen kann an der Rückseite des Testers fixiert werden.

4. Wenn ein Ablesen des Displays nicht möglich ist, die Anzeige durch Drücken der HOLD-Taste festhalten, den Tester von der Spannung trennen und dann den Messwert ablesen.

3. Mit den Messspitzen das zu prüfende Bauteil oder den zu prüfenden Teil des Stromkreises kontaktieren.

Bei der Durchgangsprüfung handelt es sich um eine schnelle Widerstandsprüfung, die nur zwischen einem offenen und einem geschlossenen Stromkreis unterscheidet. Bei Durchgangsprüfung erzeugt der T5 einen Signalton, wenn ein geschlossener Stromkreis gemessen wird (Widerstand unter 25 Ω) – eine Ablesung ist nicht erforderlich. Wenn ein offener Stromkreis gemessen wird (Widerstand über 1000 Ω), wird „OL“ im Display angezeigt.

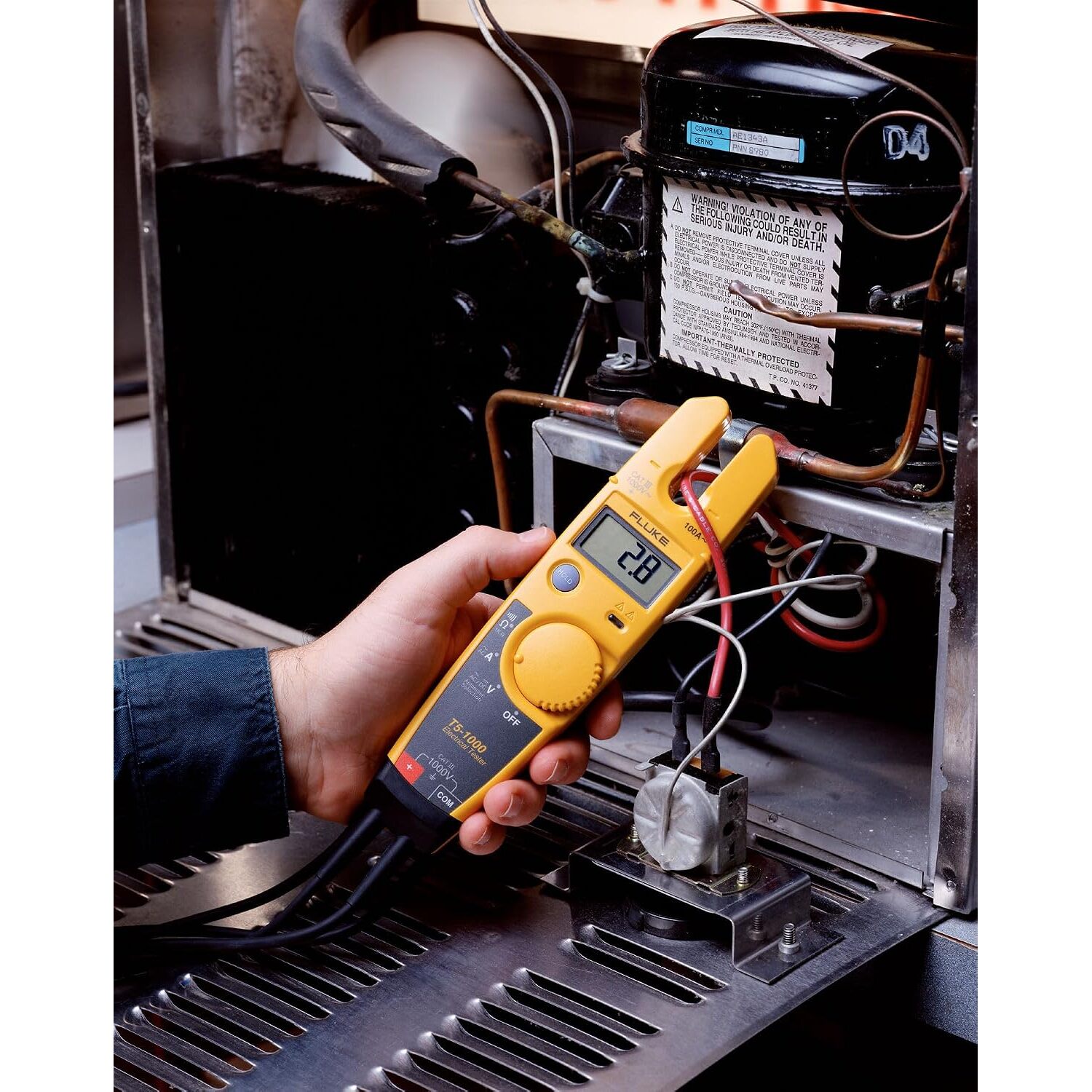

2. Den Leiter in die Zange des Testers legen. Der Durchmesser des Leiters sollte nicht mehr als 13 mm betragen.

3. Der Leiter sollte durch den Sensorbereich (mit einem Kreis an der Basis der Zangenöffnung markiert) und parallel zur Achse der Zangenöffnung verlaufen. Falls es mehr darauf ankommt, einen Leiter auf Stromfluss zu überprüfen als auf einen genauen Messwert, ist die Position des Leiters in der Zange weniger wichtig.

4. Den Messwert ablesen. Die HOLDFunktion kann bei allen Messungen verwendet werden.

• Automatische Messung von Gleich- und Wechselspannung mit hoher Auflösung und klarer Digitalanzeige
• Anzeige von Widerständen bis 1000 Ω
• Einfache und genaue Wechselstrommessung mit feststehender Gabel (OpenJaw)
• Akustische Durchgangsprüfung
• Kompaktes Design mit praktischer Unterbringung der Messspitzen

Technische Daten des Herstellers

Gut zu wissen

• Preis und Lieferung: CHF 289.- inklusive 8,1 % MwSt. Lieferung in 5 bis 8 Arbeitstagen.
• Garantie: 24 Monate. Abwicklung über uns in Winterthur.
• Bewusst schmaler Funktionsumfang: Spannung, Widerstand bis 1000 Ω, Durchgang und Wechselstrom bis 100 A. Die Zange ist laut Hersteller für Wechselstrom ausgewiesen, eine Gleichstrommessung nennt er nicht. Wer Frequenz, Kapazität oder feine Widerstandsbereiche braucht, greift besser zu einem Multimeter.
• Der Leiter muss in die Zange passen: Der Hersteller nennt maximal 13 mm Leiterdurchmesser. Weil sich die Zange nicht öffnen lässt, muss das Kabel ausserdem weit genug von der Wand abstehen, um es einlegen zu können.
• Klare Schwellen: Der Signalton kommt bei geschlossenem Kreis unter 25 Ω, bei offenem Kreis über 1000 Ω zeigt das Display OL. Für die Strommessung soll der Leiter im markierten Sensorbereich und parallel zur Achse der Zangenöffnung liegen, sonst leidet der Messwert.
• Auf die Typenbezeichnung achten: Die Herstellerbeschreibung behandelt zwei Modelle. Geliefert wird das T5-1000 mit CAT III 1000 V und CAT IV 600 V, nicht die 600-V-Ausführung.
• Messspitzen: Ein Käufer bemängelt, dass die Isolierung an den Messspitzen das Messen öfter behindert.
