Magnetkontakt MC-38 NC, 10 Paare, Aufputz, Schaltabstand 18 mm, 30 cm Kabel

Verkabelter Aufputz-Magnetkontakt im Zehnerpack, der einer vorhandenen Alarm- oder Zutrittsanlage meldet, ob eine Tür oder ein Fenster geschlossen ist.

Die Kontakte ergänzen eine vorhandene Alarm-, Zutritts- oder Steuerungsanlage um die Rückmeldung, ob Tür oder Fenster offen sind — an eine Sprechanlage angeschlossen zeigen sie zum Beispiel, ob die Haustür wirklich zugefallen ist.

Sie sind kein eigenständiges Alarmsystem: Der Kontakt gibt nur ein Schaltsignal weiter und darf laut Hersteller keine Last direkt schalten.

Originalbeschreibung des Herstellers

Angaben des Herstellers zum Originalartikel:

Eigenschaften:

kabelgebundener Magnetkontakt-Reedschalter für Haus- oder Fenstersicherheits-Alarmsystem

Jedes Teil ist mit doppelseitigem Schaumkleber ausgestattet, der sich mühelos installieren lässt

Das Arbeitsprinzip:

Der magnetische Reed-Schalter besteht aus einem Schalter und dem Magneten, und die Schalterteile bestehen aus einem Reed-Schalter und dem Pigtail. Der Magnet wird von der Kunststoff- oder Legierungshülle gebogen. Wenn sich der Schalter und der Magnet in einem bestimmten Bereich voneinander entfernt befinden oder sich nahe beieinander befinden, schaltet sich der Schalter automatisch ein oder aus, so dass die Position der installierten Elemente geändert wird.

Spezifikationen:

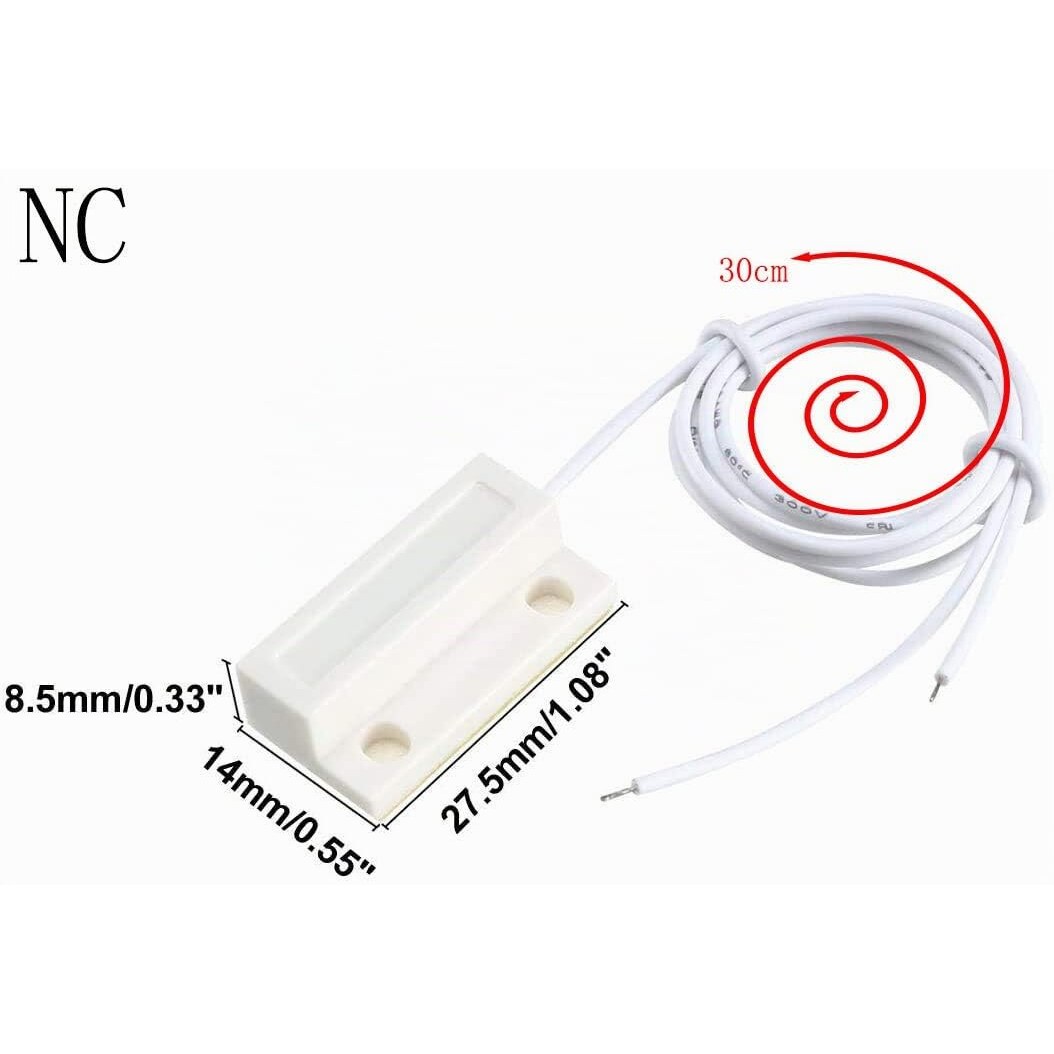

Modell: MC-38 Farbe: Weiß Spannung: DC0-100 V. Nennleistung: 10W Kontaktkapazität: max. 0,5Amp Distanz Entfernung: 18 mm ± 6 mm One size fits all:27 x 14 x 7,8 mm (1,06 Zoll x 0,55 Zoll x 0,31 Zoll (L * B * H); Durchmesser des Montagelochs: 4 mm / 0,16 Zoll Anzahl:10 Sets

• ★Produktname:Magnetisch Reed-Schalter; Modell: MC-38; Verpackungsinhalt: 20 x Magnetisch Reed-Schalter, einige Teile installieren
• ★[Abmessung] – Kabellänge: 30cm
• ★[Weit verbreitet] – Dieser Türkontaktsensor funktioniert mit allen verfügbaren Zugangskontroll- oder Einbruchmeldeanlagen
• ★[Normalerweise geschlossen] – N.C. bedeutet normal geschlossen: Wenn der Magnet zusammen ist, ist der Stromkreis leitend (Licht an); Wenn sich der Magnet trennt, ist der Stromkreis nicht leitend (Licht aus).
• ★[Hinweis] – Der magnetische Türschalter muss entsprechend dem Erfassungsabstand installiert werden. Es kann nur ein Schaltsignal an den Sender gesendet werden. Es kann weder die Stromversorgung direkt laden noch die Lampe direkt anschließen

Technische Daten des Herstellers

Gut zu wissen

• Preis und Lieferung: CHF 20.- inklusive 8,1 % MwSt. Lieferung in 5 bis 8 Arbeitstagen, fertig verzollt.
• Garantie: 24 Monate. Abwicklung über uns in Winterthur.

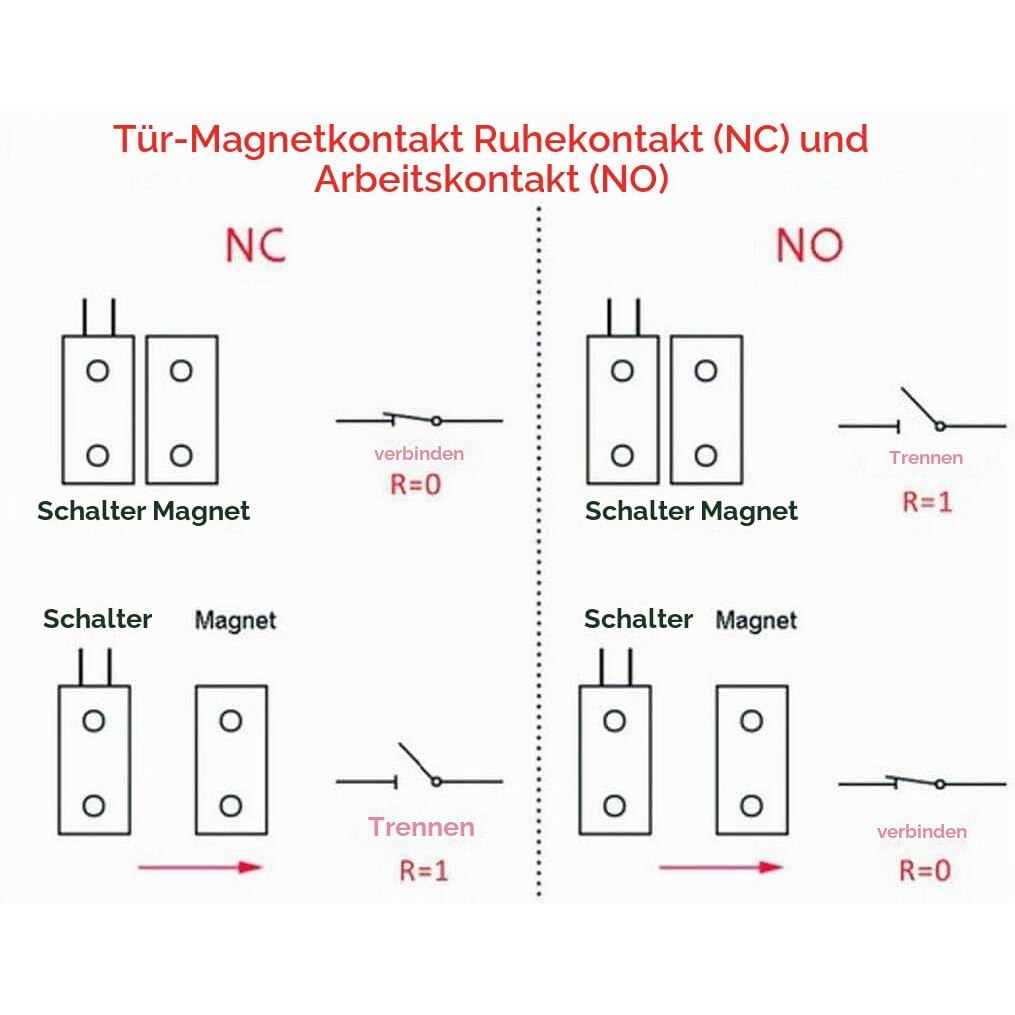

• NC oder NO — hier ist es NC: Der Kontakt ist ein Ruhekontakt. Liegt der Magnet an, also bei geschlossener Tür, ist der Stromkreis geschlossen; wird die Tür geöffnet, trennt der Kontakt. Wer einen Arbeitskontakt braucht, der bei geschlossener Tür offen ist, kann diesen Kontakt nicht verwenden.
• Schaltabstand: 18 mm ± 6 mm. Grössere Luftspalte zwischen Rahmen und Flügel werden nicht sicher erkannt, deshalb vor der Montage ausmessen und beide Teile auf gleicher Höhe setzen.

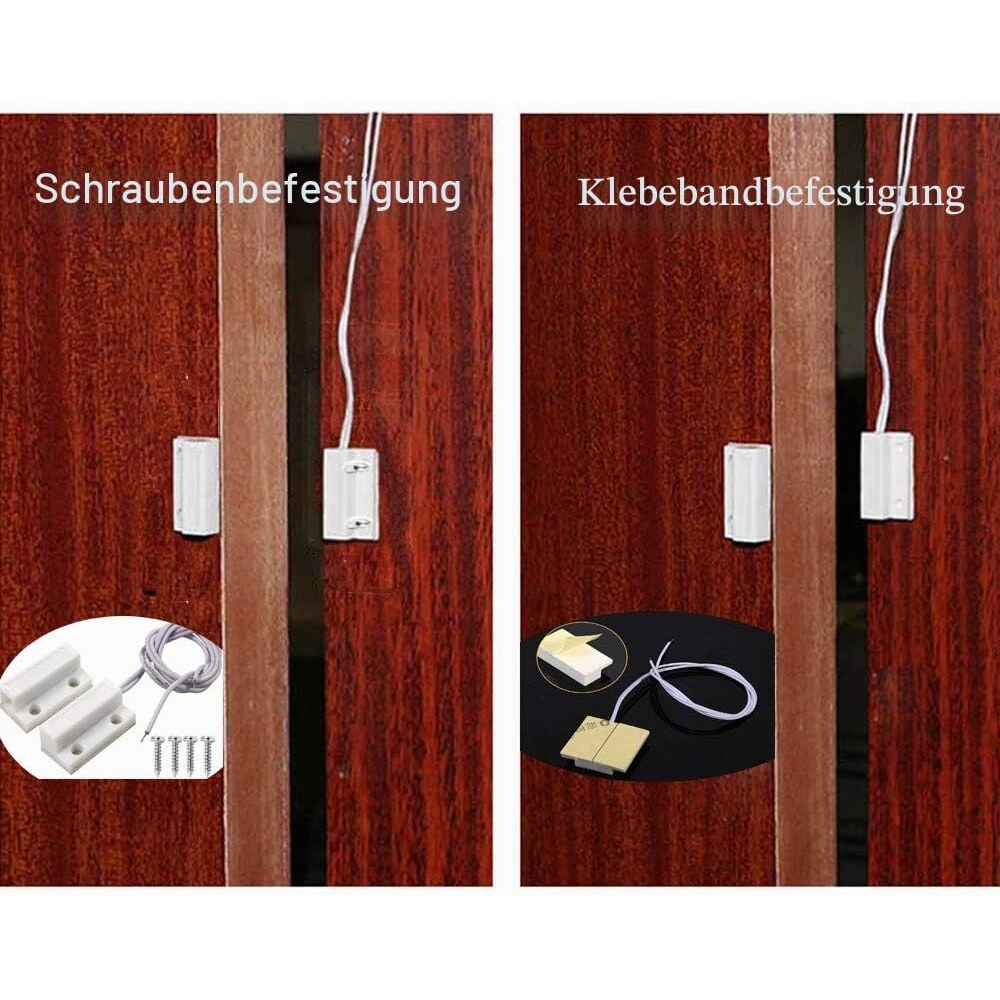

• Bauform: Aufputz. Die beiden Teile werden aussen auf Rahmen und Flügel gesetzt, gefräst oder gebohrt werden muss nichts. Befestigt wird mit den beiliegenden Schrauben (Montageloch 4 mm) oder mit den beiliegenden doppelseitigen Klebepads.
• Belastbarkeit: Der Kontakt ist für 0 bis 100 V Gleichspannung, höchstens 0,5 A und 10 W ausgelegt. Der Hersteller weist ausdrücklich darauf hin, dass er nur ein Schaltsignal weitergibt und weder eine Stromversorgung noch eine Lampe direkt schalten darf.

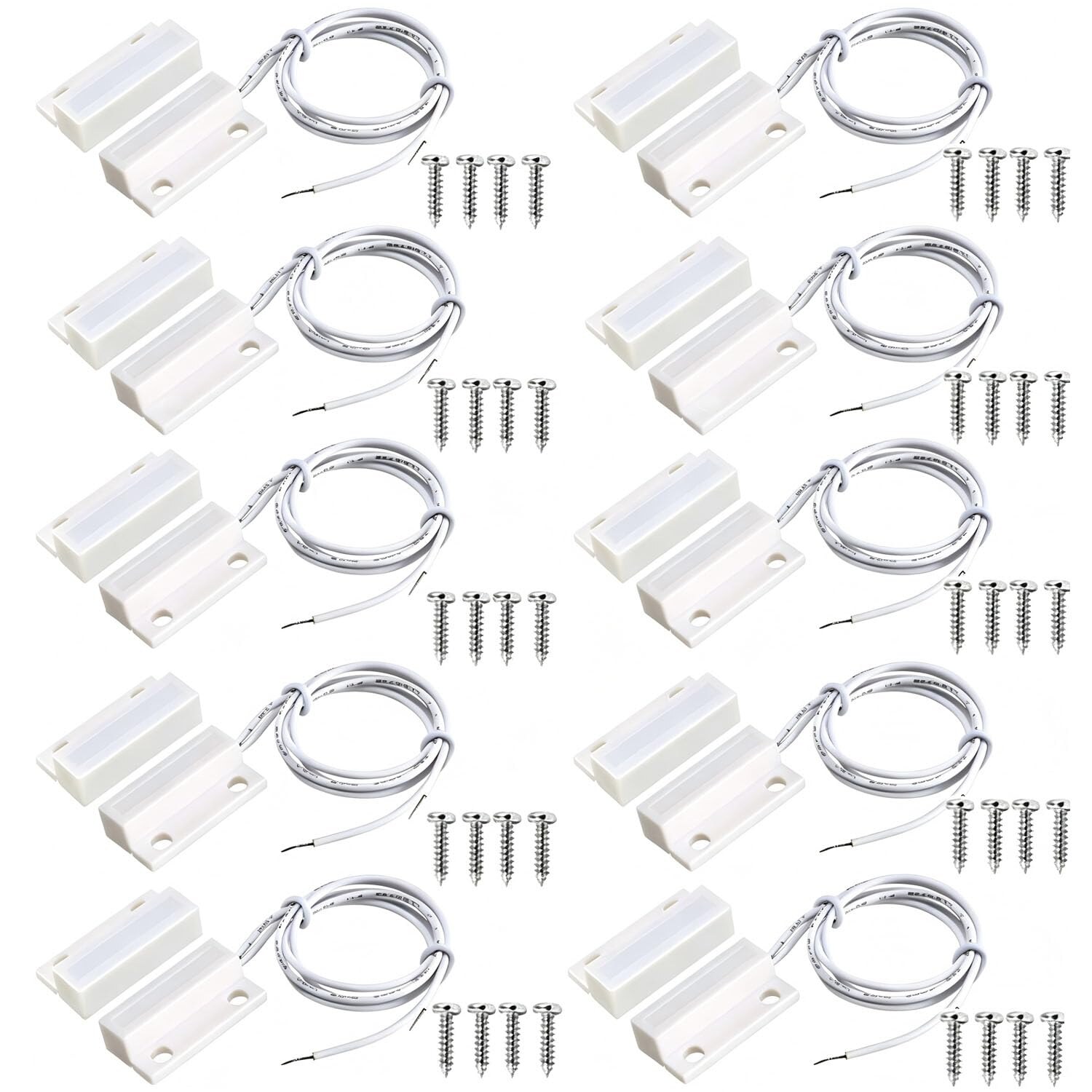

• Packungsinhalt: 10 Paare, also 20 Teile mit je 30 cm Anschlusskabel, dazu Schrauben und Klebepads. Kabel zur Zentrale, Alarmanlage oder Steuerung gehören nicht dazu.
• Anschluss: Reines Kleinspannungsbauteil ohne Netzstecker — für die Schweizer Steckernorm ist nichts zu beachten.
