Rohrkabelschuh-Zange 6–50 mm² – für die dicken Leitungen einer Solar- oder Akkuanlage

Das ist der Querschnittsbereich, den eine Aderendhülsenzange nicht abdeckt: 6 bis 50 mm². Genau dort liegt die Verkabelung der solar- und akkugestützten Anlagen – Batterie, Laderegler, Wechselrichter laufen über 10 bis 35 mm² Kupfer.

Bei diesen Querschnitten ist ein Rohrkabelschuh die einzige saubere Verbindung. Eine Klemmschraube auf blanker Litze löst sich mit den Temperaturwechseln, und ein zu kleiner Kabelschuh wird an der Presstelle warm – bei Batterieströmen ist das kein Schönheitsfehler.

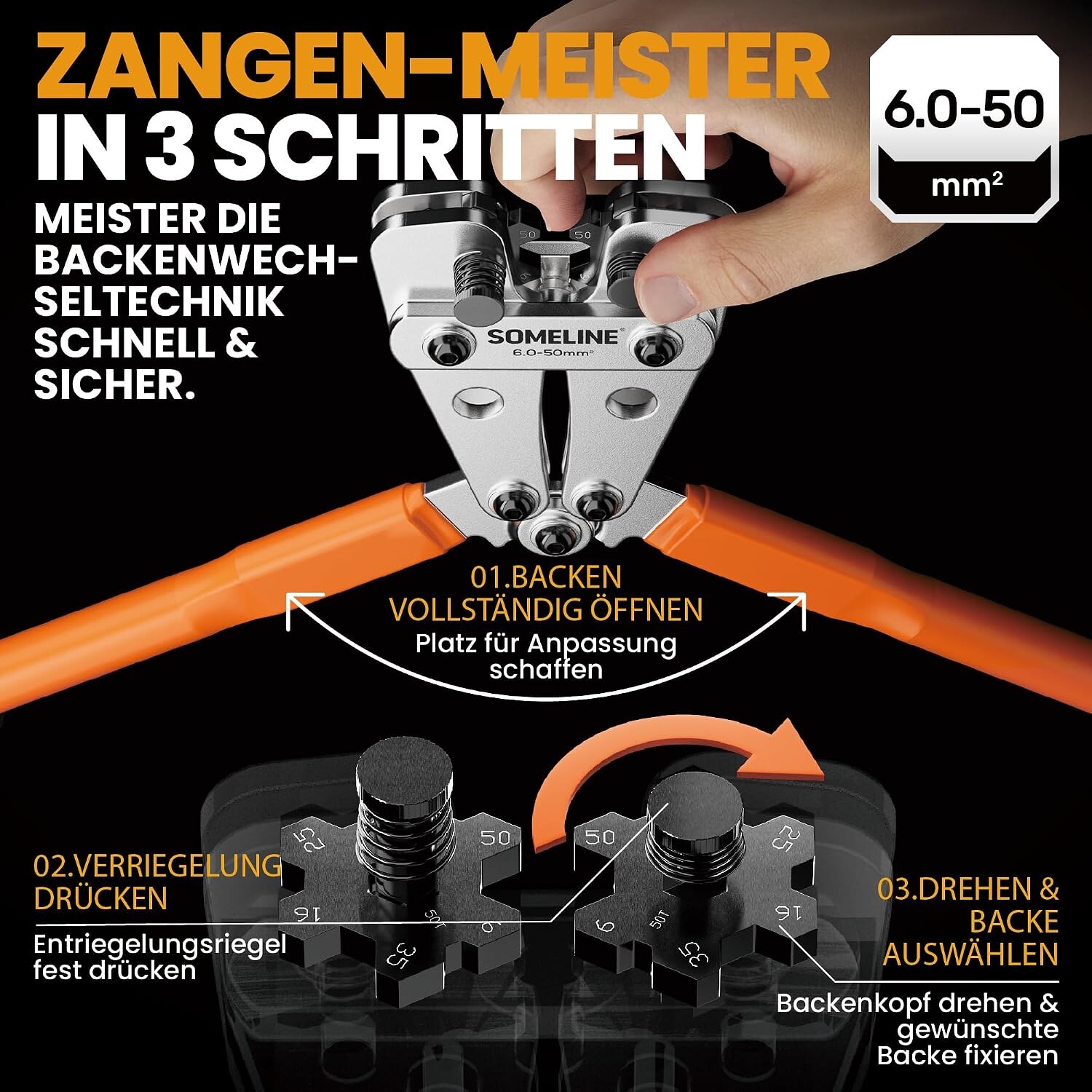

Die Zange presst sechskantig, die Backen stellen sich selbst ein und lassen sich in drei Schritten wechseln: Backen öffnen, Entriegelung drücken, gewünschte Backe einsetzen. Sechs Backengrössen für 6, 10, 16, 25, 35 und 50 mm².

Produktinformation im Detail

Originalbeschreibung des Herstellers

Ein Hinweis zur Quelle, bevor wir zitieren: Der Anbieter liefert unter dieser Artikelnummer die Beschreibung eines anderen Produkts aus – nämlich eines 26-teiligen Kabelschuhsets für 0,34 bis 6 mm² mit isolierten Flachsteckhülsen. Das ist nicht dieser Artikel. Wir zitieren deshalb keine Stichpunkte des Anbieters, sondern geben die Angaben wieder, die auf dem Werkzeug und in den Masstabellen des Herstellers stehen:

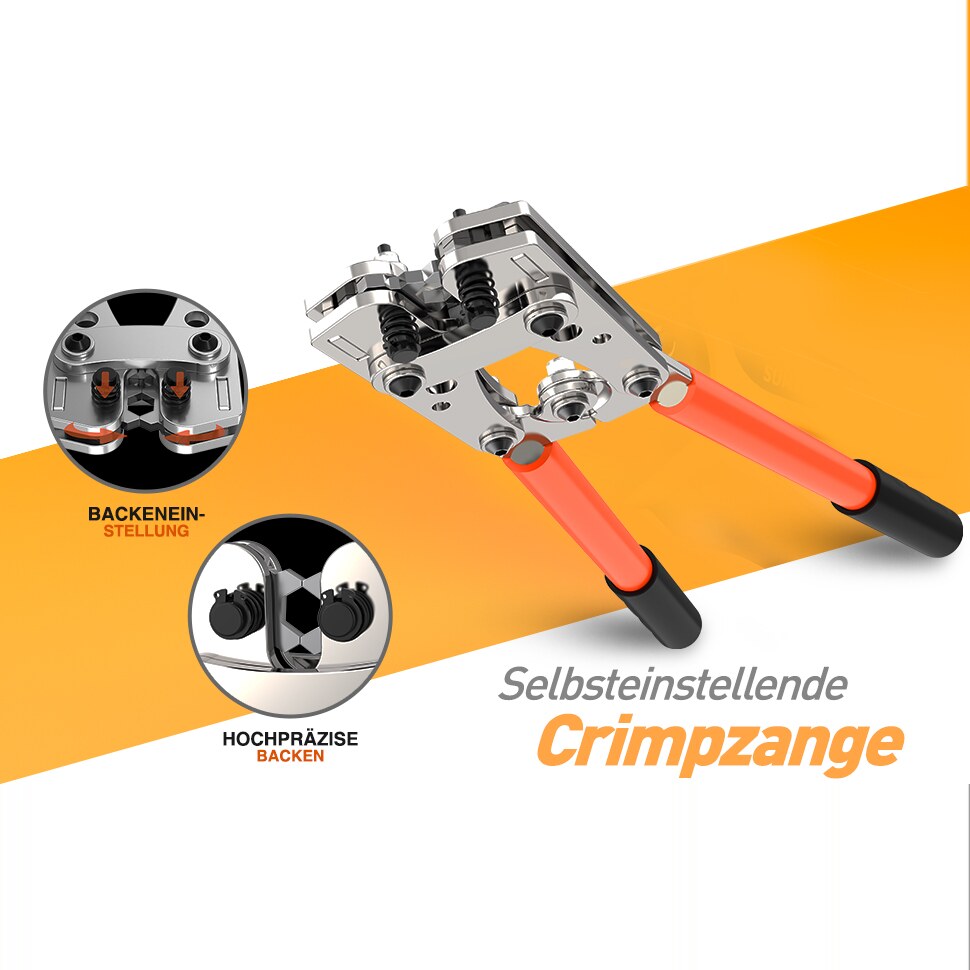

Rohrkabelschuh-Zange für 6 bis 50 mm² mit sechskantiger Pressung und selbsteinstellenden, wechselbaren Backen.

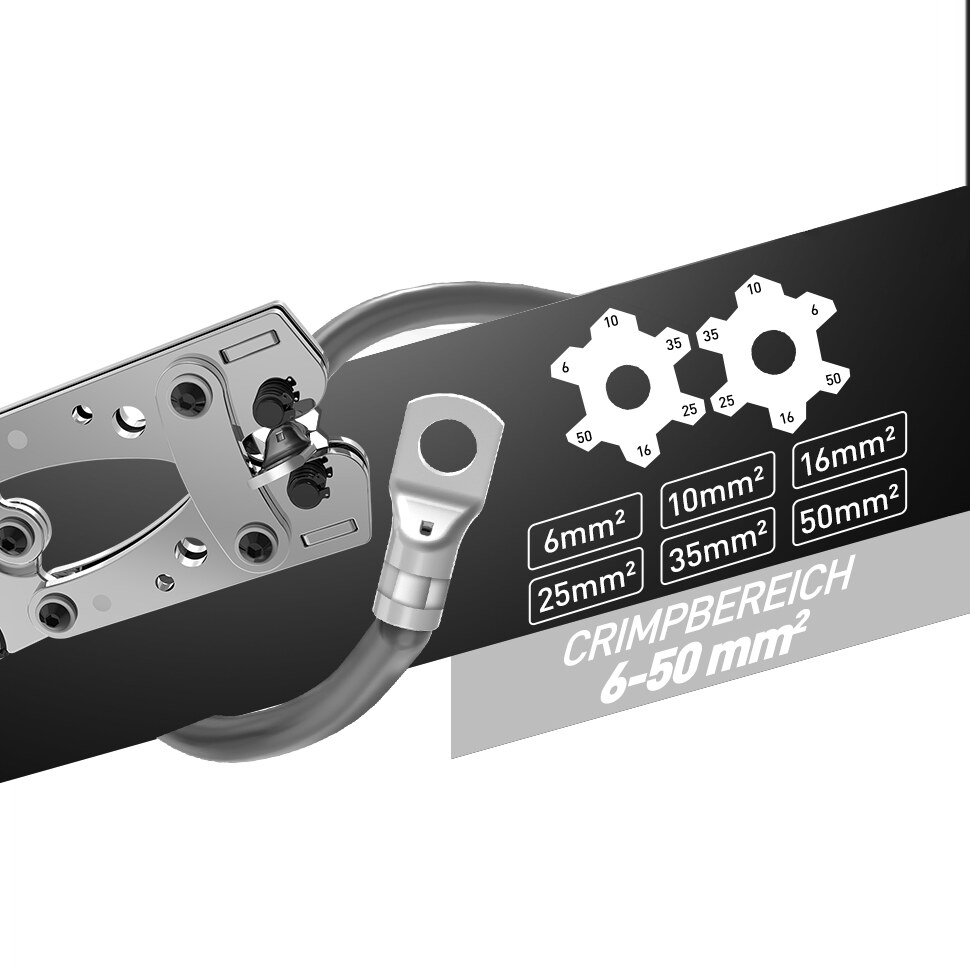

Backengrössen: 6, 10, 16, 25, 35 und 50 mm². Backenwechsel in drei Schritten ohne Werkzeug.

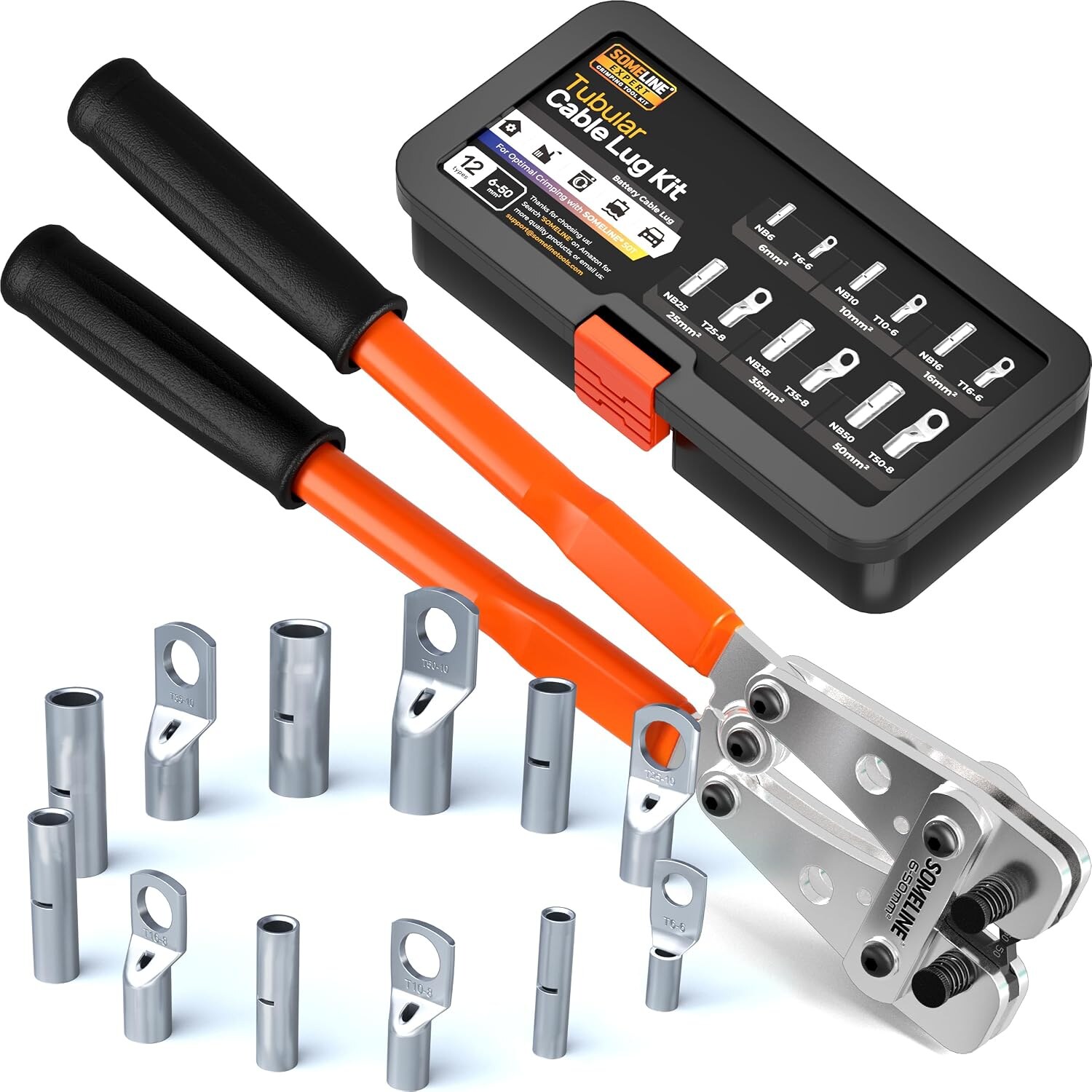

Im Set enthalten: Zange und ein Sortiment verzinnter Kupfer-Rohrkabelschuhe mit Bolzenloch, im Aufbewahrungskoffer.

Anwendung: Batterieleitungsanschlüsse, Solaranlagen, Fahrzeug- und Bordnetze. Nicht geeignet zum Pressen dünnerer Klemmen.

Technische Daten

Gut zu wissen – drei Punkte zur Quellenlage

• Der Anbieter beschreibt unter dieser Artikelnummer ein anderes Produkt. Die dortigen Stichpunkte gehören zu einem Set für 0,34 bis 6 mm² mit isolierten Flachsteckhülsen. Wer diese Beschreibung liest und bestellt, erwartet etwas völlig anderes. Alle Angaben auf unserer Seite stammen deshalb vom Werkzeug selbst und aus den Masstabellen des Herstellers.

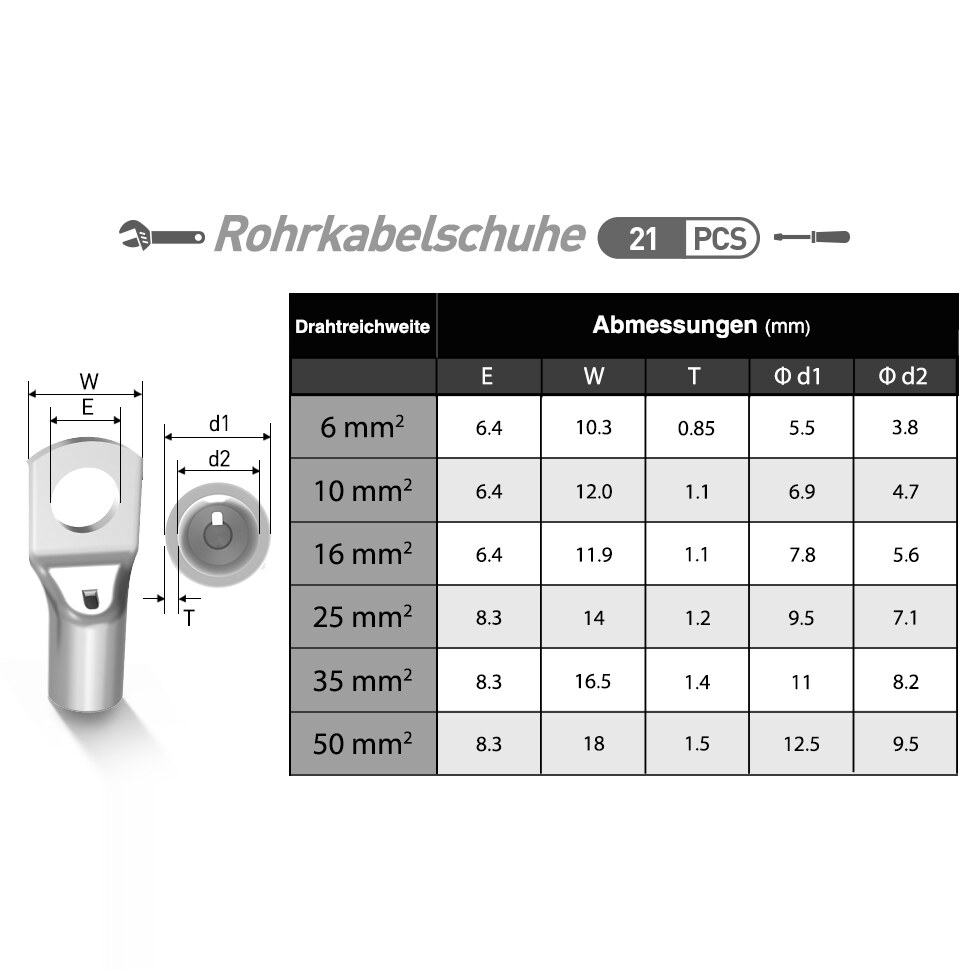

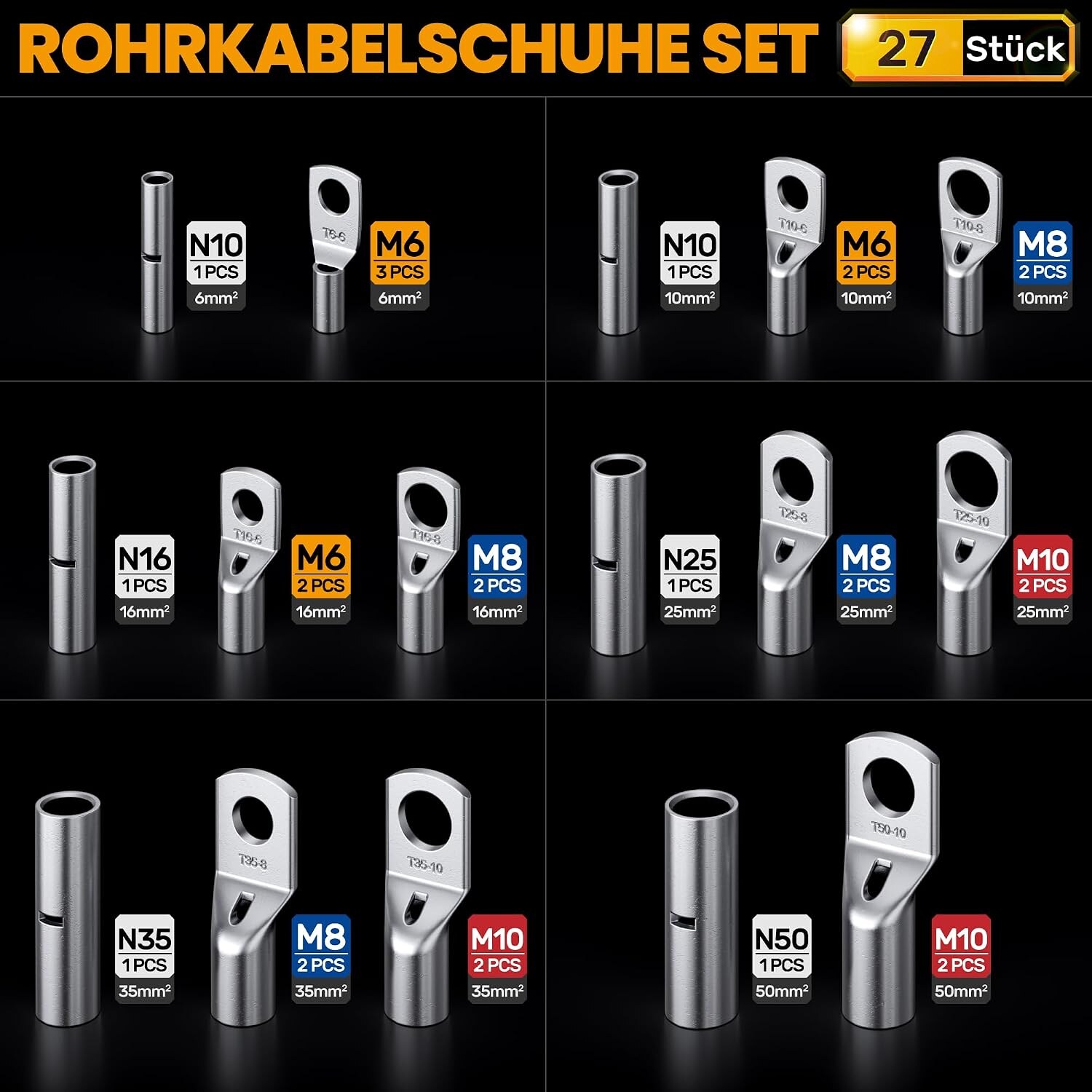

• Die Stückzahl der Kabelschuhe ist beim Hersteller nicht eindeutig: ein Bild nennt 21 Stück, ein anderes 27, das Datenblatt eine dritte Zahl. Wir zählen die erste Lieferung nach und korrigieren die Angabe dann. Wenn Sie eine bestimmte Grösse in bestimmter Anzahl brauchen, fragen Sie vorher – Rohrkabelschuhe einzeln nachzukaufen ist einfach.

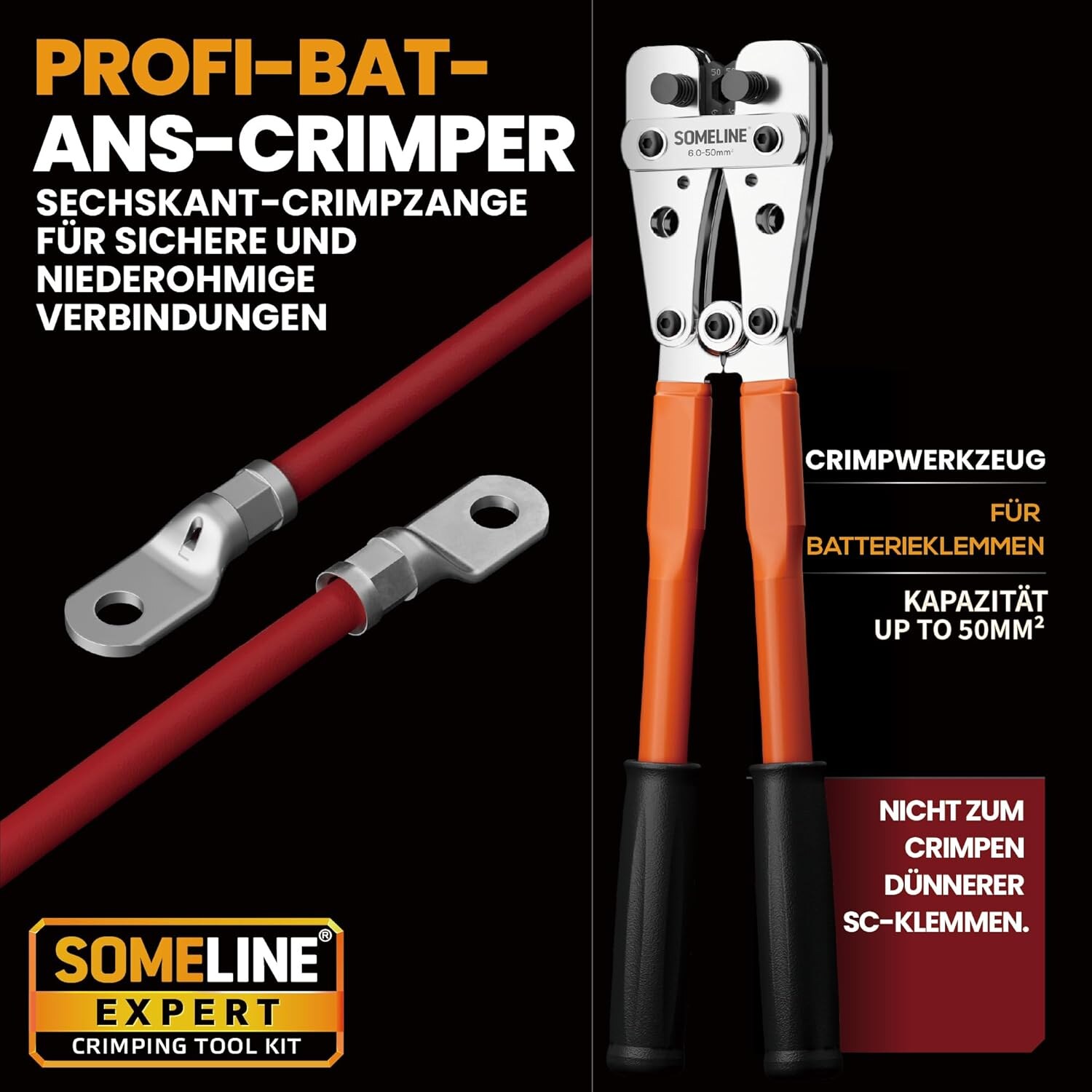

• Nicht für dünne Querschnitte. Der Hersteller schreibt es selbst auf sein Bild: nicht zum Pressen dünnerer Klemmen. Unter 6 mm² gehört die Aderendhülsenzange in die Hand; diese Zange hier presst dort nicht sauber, weil die Backe zu gross ist.
• Warum ausgerechnet dieser Bereich zu uns gehört: Wir verkaufen Solarpanels mit Batterie, Hikvision-Solarsets mit Akkumulatoren und Powerstations. In all diesen Anlagen liegen 10 bis 35 mm² zwischen Batterie und Laderegler. Bisher gab es bei uns kein Werkzeug, um diese Leitungen normgerecht abzuschliessen.

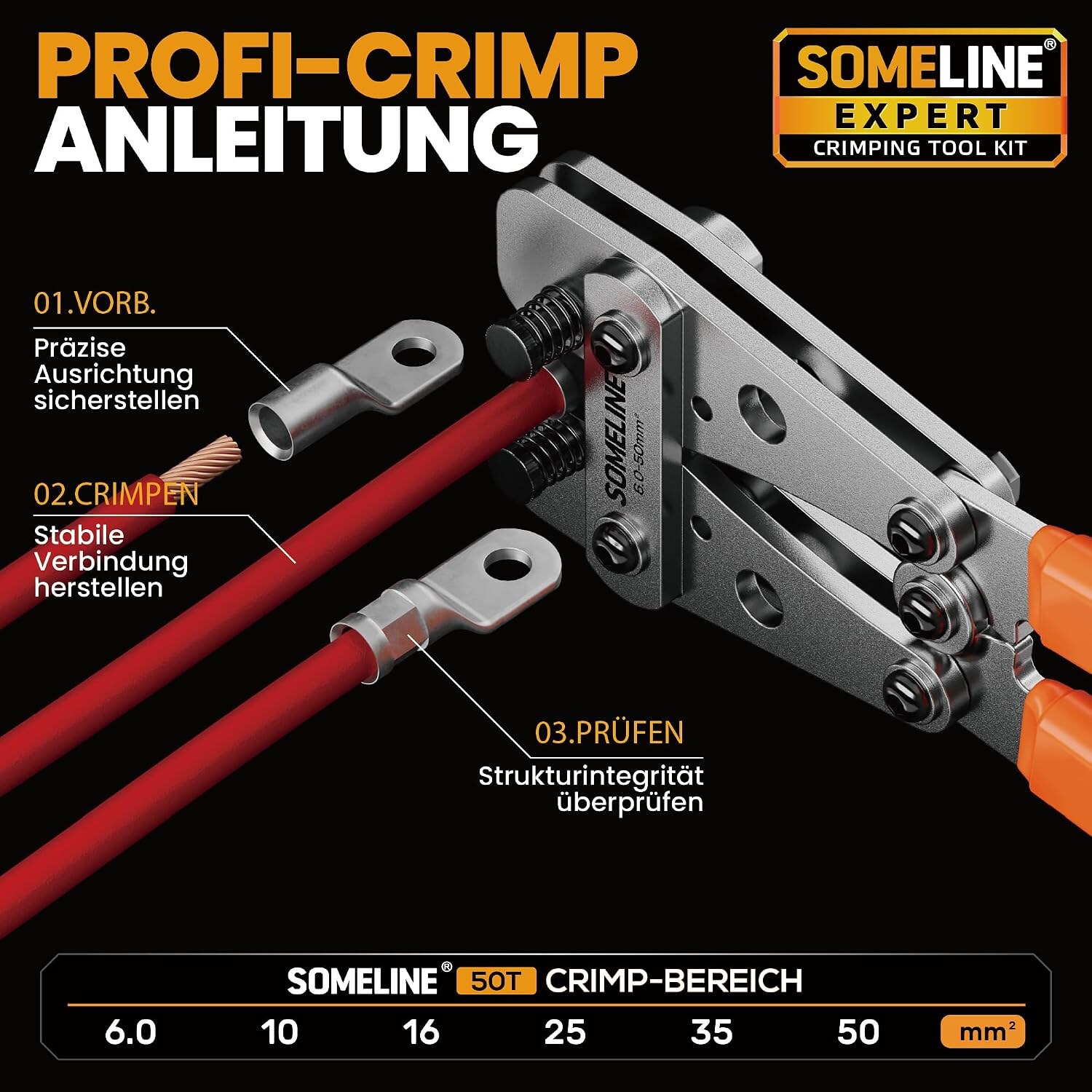

• Nach dem Pressen prüfen: Der Kabelschuh muss rundum gleichmässig verformt sein, und der Leiter darf sich mit kräftigem Zug nicht bewegen. Bei Batteriequerschnitten lohnt sich zusätzlich ein Schrumpfschlauch über die Presstelle – gegen Feuchtigkeit und gegen versehentliche Berührung.
