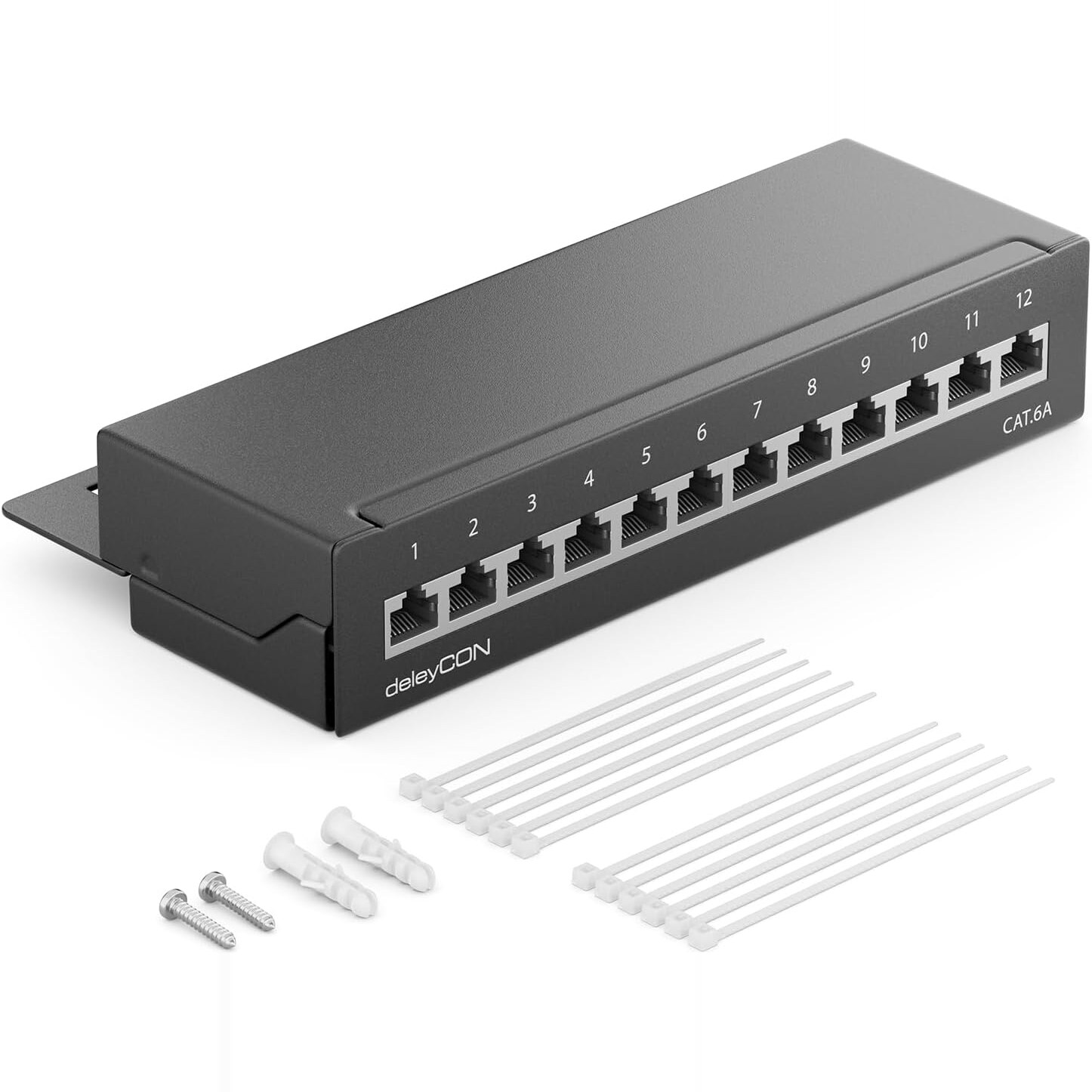

Patchpanel 12 Port Cat 6a | 10 Gbit/s, LSA-Anschluss, Wand- oder Verteilermontage, schwarz

Patchpanel 12 Port Cat 6a – wo alle Kamerakabel im Technikraum zusammenlaufen

Das ist die Gegenseite jeder Kamerainstallation: Alle Verlegekabel kommen im Technikraum an und müssen geordnet auf den PoE-Switch. Wir verkaufen Switches und wir verkaufen Verlegekabel – aber bisher nichts, was dazwischen liegt. Deshalb enden Installationen oft in einem Knäuel mit gecrimpten Steckern am starren Kabel, und das ist der häufigste Fehler in Kameranetzen.

12 Ports reichen für 8 bis 10 Kameras plus Rekorder und Uplink. Mit 21,8 cm Breite passt das Panel in jeden Kleinverteiler, es lässt sich an die Wand schrauben – eine Bohrschablone ist im Lieferumfang abgebildet – und braucht keinen 19-Zoll-Schrank.

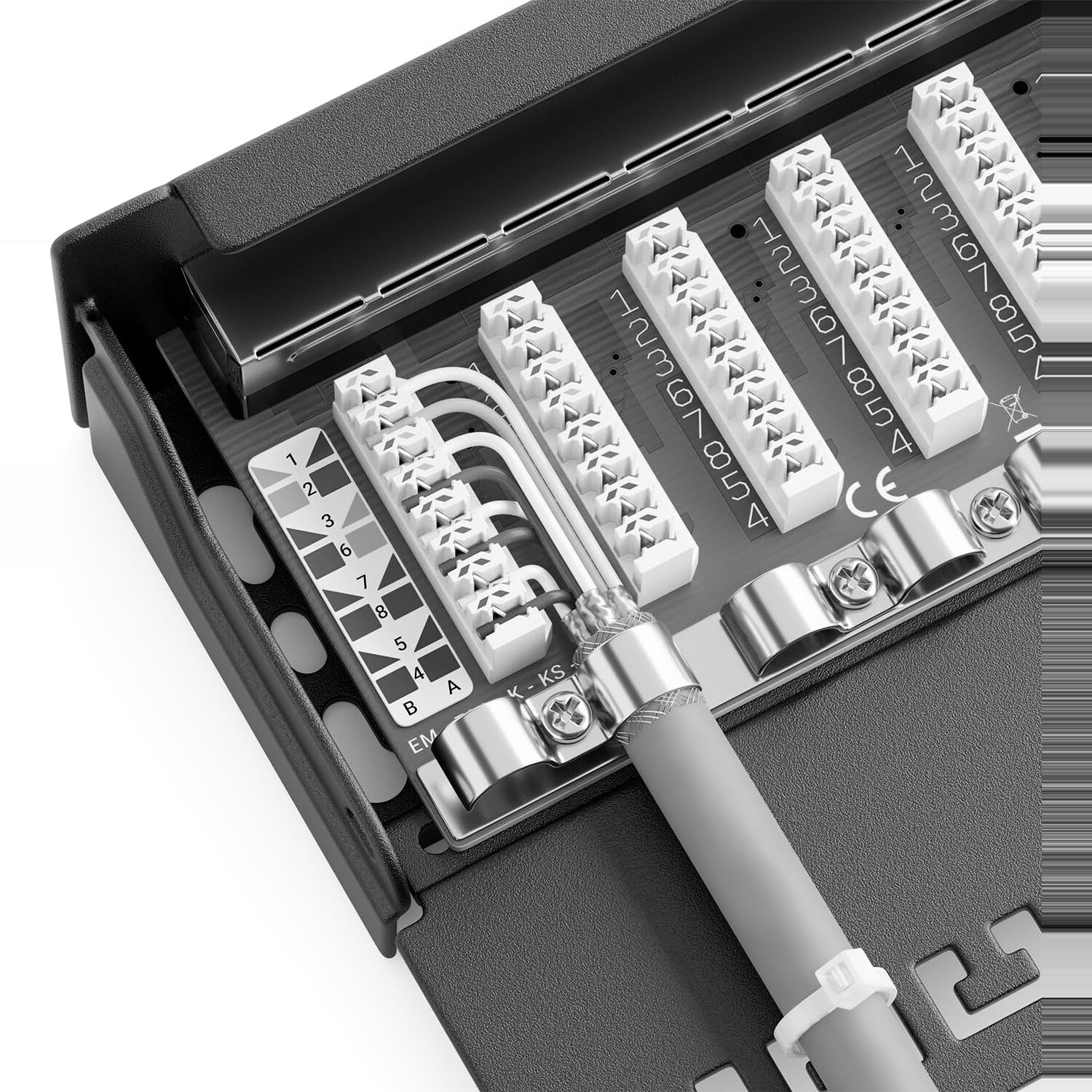

Die Adern werden hinten auf LSA-Leisten aufgelegt. Das ist die richtige Verbindungsart für starres Verlegekabel, und es ist der Grund, warum eine so aufgebaute Strecke auch nach zehn Jahren noch 10 Gbit/s trägt.

Produktinformation im Detail

Originalbeschreibung des Herstellers

Angaben des Herstellers zum Originalartikel:

deleyCON CAT 6a Patchpanel Verteilerfeld // 12 geschirmte Ports // kompatibel mit gängigen Netzwerkkabel Normen wie CAT5e, CAT6, CAT6a und CAT7 // Farbmakierungen für TIA568A und TIA568B

Kategorie: Patchpanel // Übertragungsrate: 10 GBit/s & 500 MHz // Spezifikation: CAT 6a // Höheneinheiten: 1 HE // Ausführung: Bestückt // Anschlusstechnik: LSA+ // Anschlüsse: 12 LAN Ports

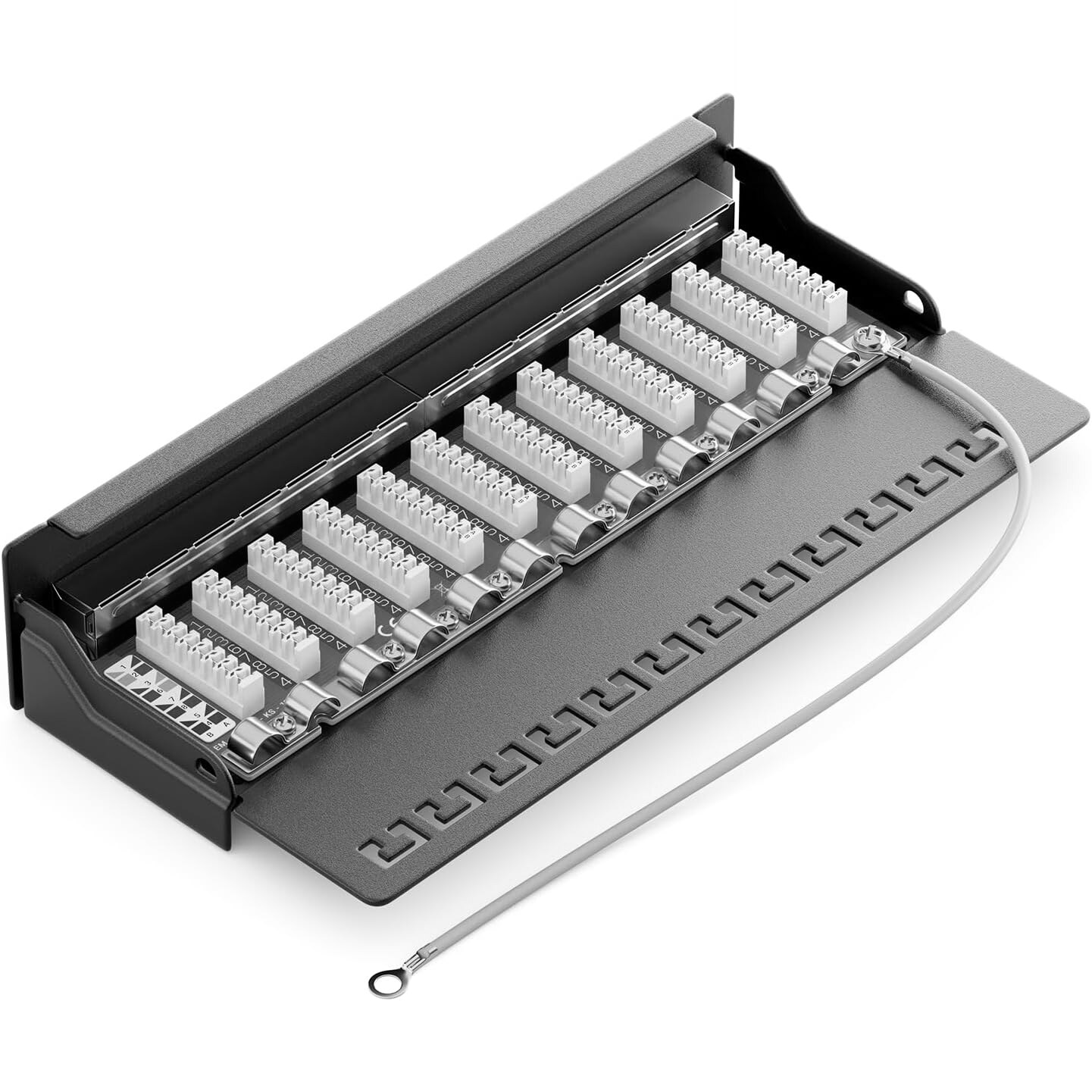

Anschluss Rückseite: LSA Schneidklemme 8-polig für starre Verlegekabel bis CAT7 // Aderaufnahme: Massivleiter / Vollleiter AWG 22-26

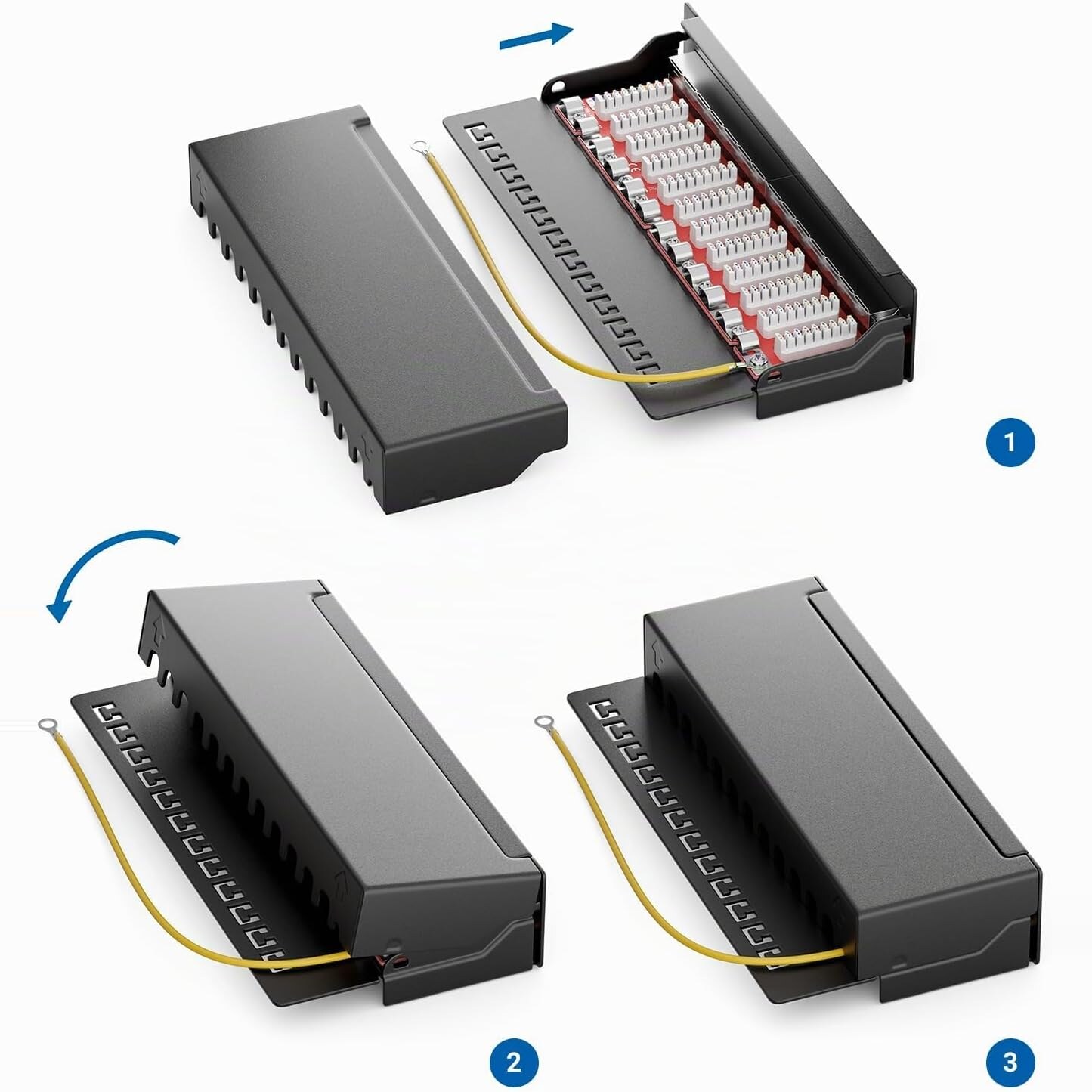

Hochwertiges, sicheres Metallgehäuse // Kompatibel für Wandmontage dank passender Bohrungen // Sicherer Anschluss dank Erdungskabel

Für den privaten und professionellen IT Bereich konzipiert // Breite: 218 mm (21,8 cm) // Höhe: 44 mm (4,4 cm) // Länge: 110 mm (11 cm)

Technische Daten

Gut zu wissen – Werkzeug und ein Konstruktionsmangel

• Sie brauchen ein LSA-Anlegewerkzeug, und es liegt nicht bei. Das ist die wichtigste Information auf dieser Seite. Anders als bei einem Keystone-Modul geht es hier nicht werkzeugfrei – drei Anwender erwähnen das Krone-Werkzeug ausdrücklich. In unseren Netzwerk-Werkzeugsets ist ein LSA-Auflegewerkzeug enthalten. Ohne dieses Werkzeug können Sie das Panel nicht anschliessen.
• Das vormontierte Erdungskabel ist zu kurz. Ein Anwender des baugleichen Cat-6-Modells nennt es „fast schon lächerlich kurz“ und bei Wandmontage viel zu knapp. Rechnen Sie damit, die Erdungsleitung zu verlängern oder eine eigene anzuschlagen – bei einem geschirmten Panel ist die Erdung kein Zierrat, sondern der Grund, warum die Schirmung überhaupt wirkt.
• Warum ein Panel und nicht einfach Stecker crimpen: Starres Verlegekabel lässt sich nicht zuverlässig crimpen. Die Kontakte eines Crimpsteckers sind für Litze gemacht; auf Massivleiter halten sie mechanisch schlecht und die Verbindung wird über Jahre unzuverlässig. Genau davon kommen die sporadischen Kameraausfälle, die niemand findet.
• Von der Dose zum Panel: Das Panel ist die Seite im Technikraum. Am Kamerastandort brauchen Sie das Gegenstück – ein Keystone-Modul oder eine Aufputz-Netzwerkdose.
• 1 Höheneinheit, aber kein 19-Zoll-Panel. Mit 21,8 cm Breite ist es für Wand und Kleinverteiler gedacht. Wer einen 19-Zoll-Schrank hat, sollte ein 19-Zoll-Panel nehmen; dieses hier lässt sich dort nur mit Adapterwinkeln einbauen.
