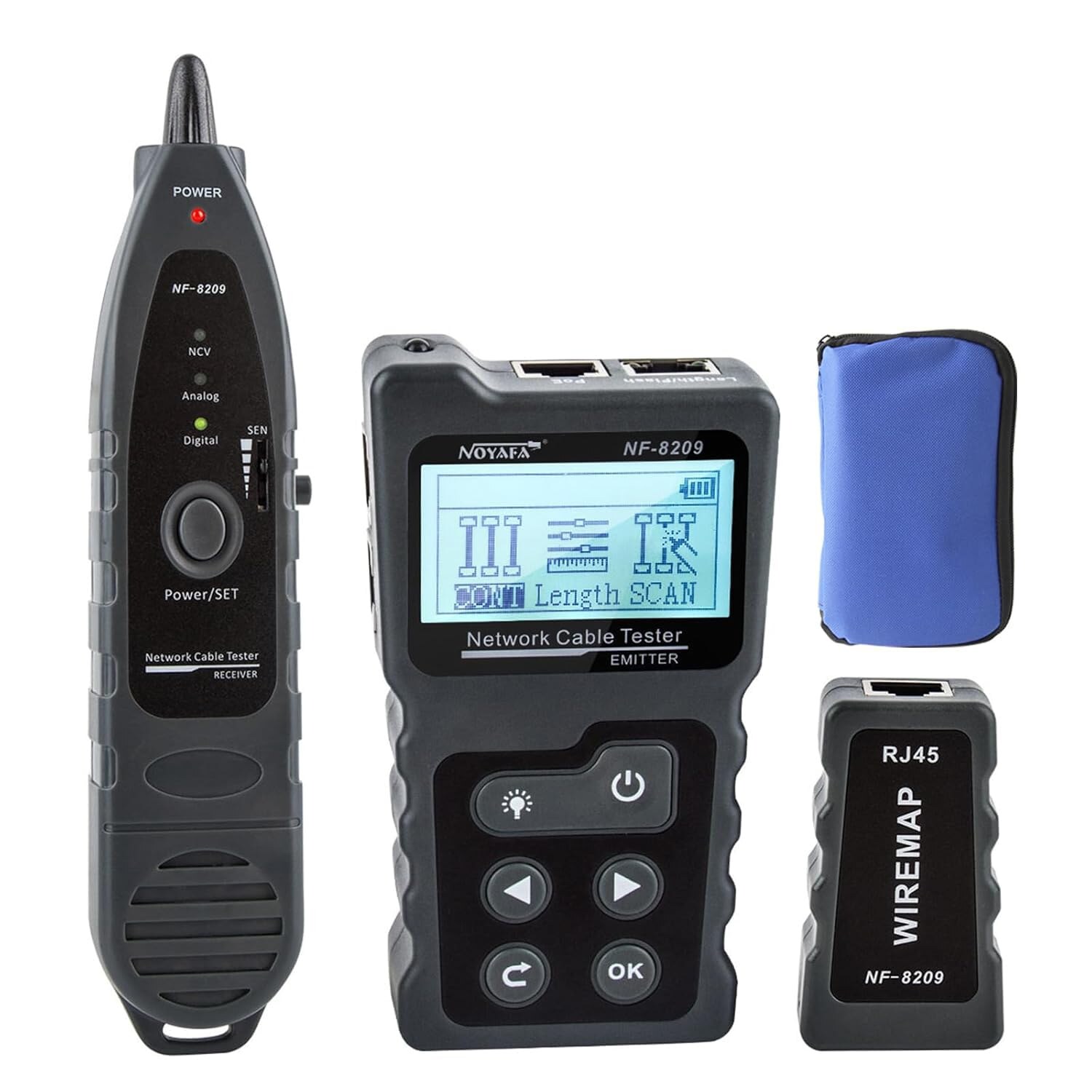

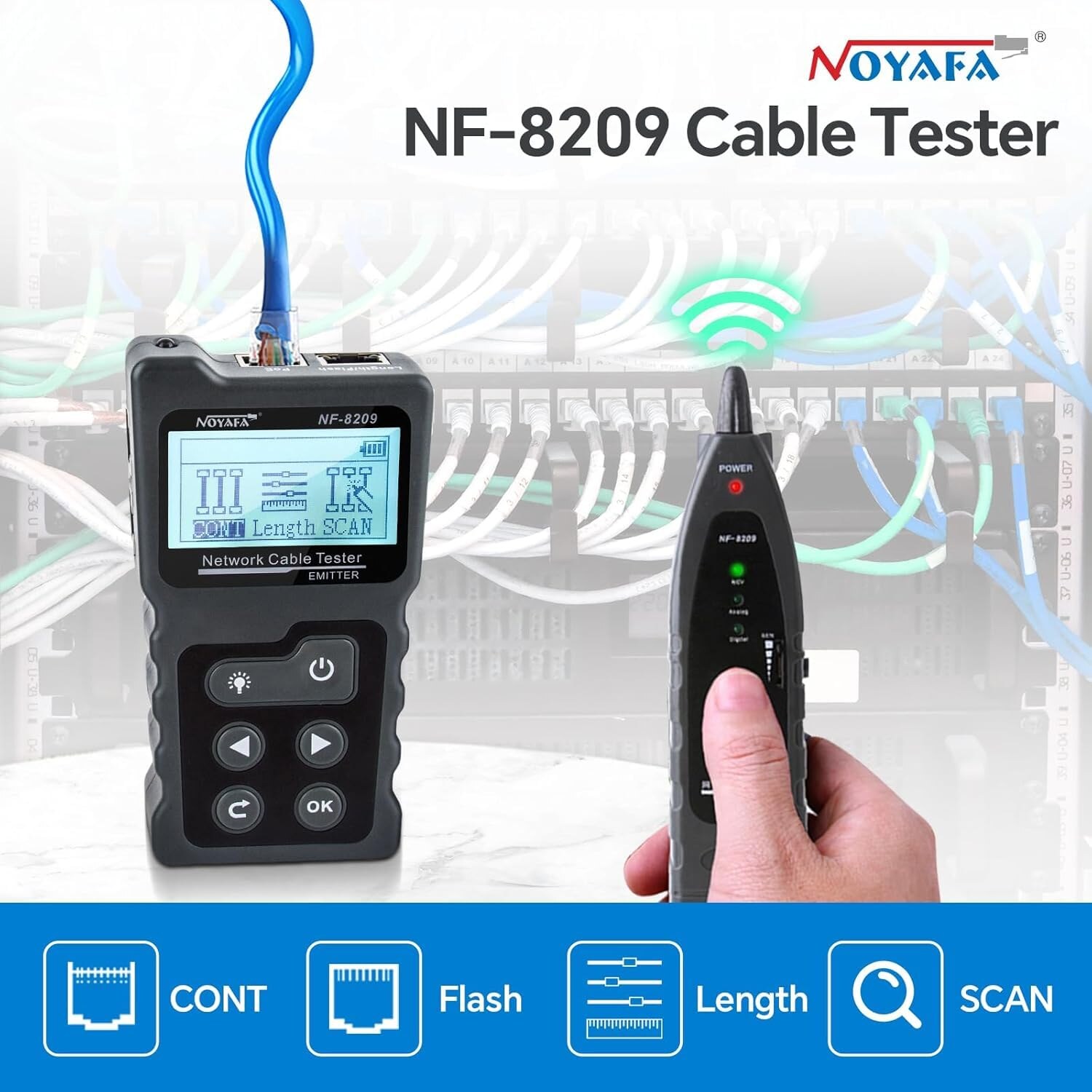

NOYAFA NF-8209 Netzwerkkabel-Tester mit Leitungssuche, PoE-Prüfung und Längenmessung bis 200 m

Kabelsuche, Fehlerprüfung, Längenmessung und PoE-Test in einem batteriebetriebenen Handgerät

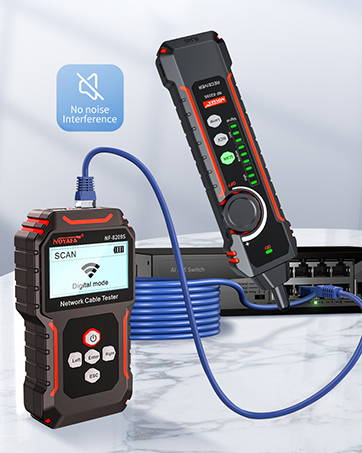

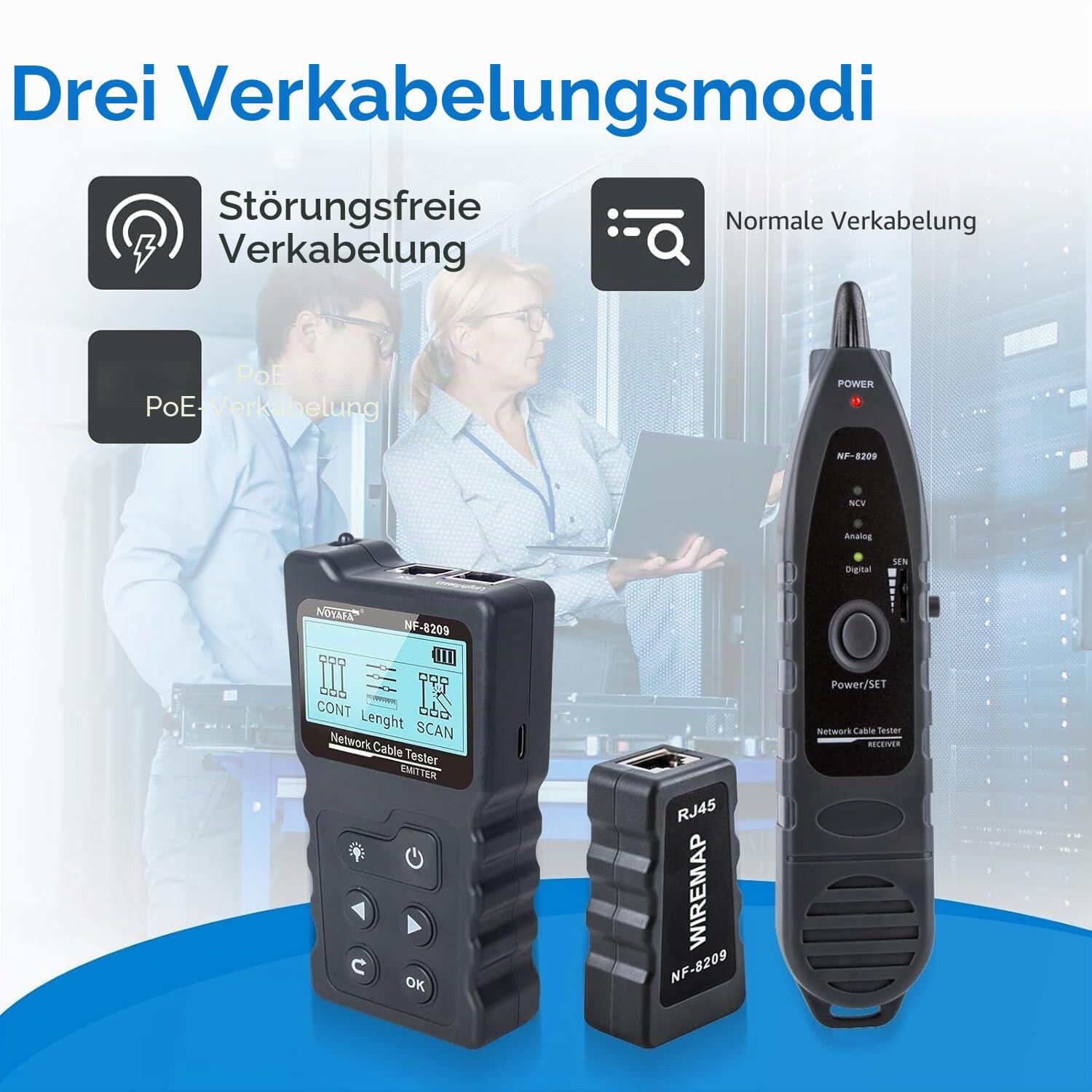

Bei einer Kamera- oder Netzwerkverkabelung stellen sich meist zwei Fragen: welches der vielen Kabel im Schrank zu welcher Dose gehört, und warum eine bestimmte Strecke nicht funktioniert. Der NF-8209 deckt beide Fälle ab. Für die Leitungssuche arbeiten Sender und Empfänger zusammen, und der Hersteller nennt drei umschaltbare Modi: störungsfreie Verkabelung, normale Verkabelung und PoE-Verkabelung, je nach Umgebung.

Für die Fehlersuche wird das Kabel beidseitig eingesteckt, einmal in den Sender und einmal in den Fernadapter. Das Gerät zeigt Kurzschlüsse, Unterbrechungen und Vertauschungen auf dem LCD an, geschirmte Kabel eingeschlossen. Die Längenmessung soll den Abstand bis zur Bruchstelle liefern, sodass die Fehlerstelle nicht auf der ganzen Strecke gesucht werden muss. Dazu kommen die Port-Blink-Funktion für Hubs und Switches sowie eine berührungslose Spannungsprüfung.

Die PoE-Seite ist der Grund, warum das Gerät in der Sicherheitstechnik Sinn ergibt: Es zeigt laut Hersteller an, welche Adern speisen, wie hoch die Spannung liegt und ob die Einspeisung dem at- oder af-Standard folgt. Ein Zertifizierungsmessgerät ist der NF-8209 damit nicht; im genannten Funktionsumfang stehen Leitungssuche, Fehler- und Längenprüfung, PoE, Port-Blinken und NCV, keine Bewertung der Übertragungsqualität. Ein Anwender vermisst in seiner Bewertung ausdrücklich die Prüfung aktiver Netzwerke.

Produktinformation im Detail

Originalbeschreibung des Herstellers

Angaben von NOYAFA zum Originalartikel:

• Leitungserkennungsfunktion: Der NF-8209 nutzt eine neue digitale Signalempfangstechnologie mit höherer Störfestigkeit und größerer Genauigkeit. Es gibt drei Verkabelungsmodi: störungsfreie Verkabelung, normale Verkabelung und POE-Verkabelung, die je nach Testumgebung umgeschaltet werden können, um verschiedenen Anforderungen gerecht zu werden, z. B. bei der Arbeit von Verkabelungstechnikern und bei der Fehlerbehebung in Heimnetzwerken.

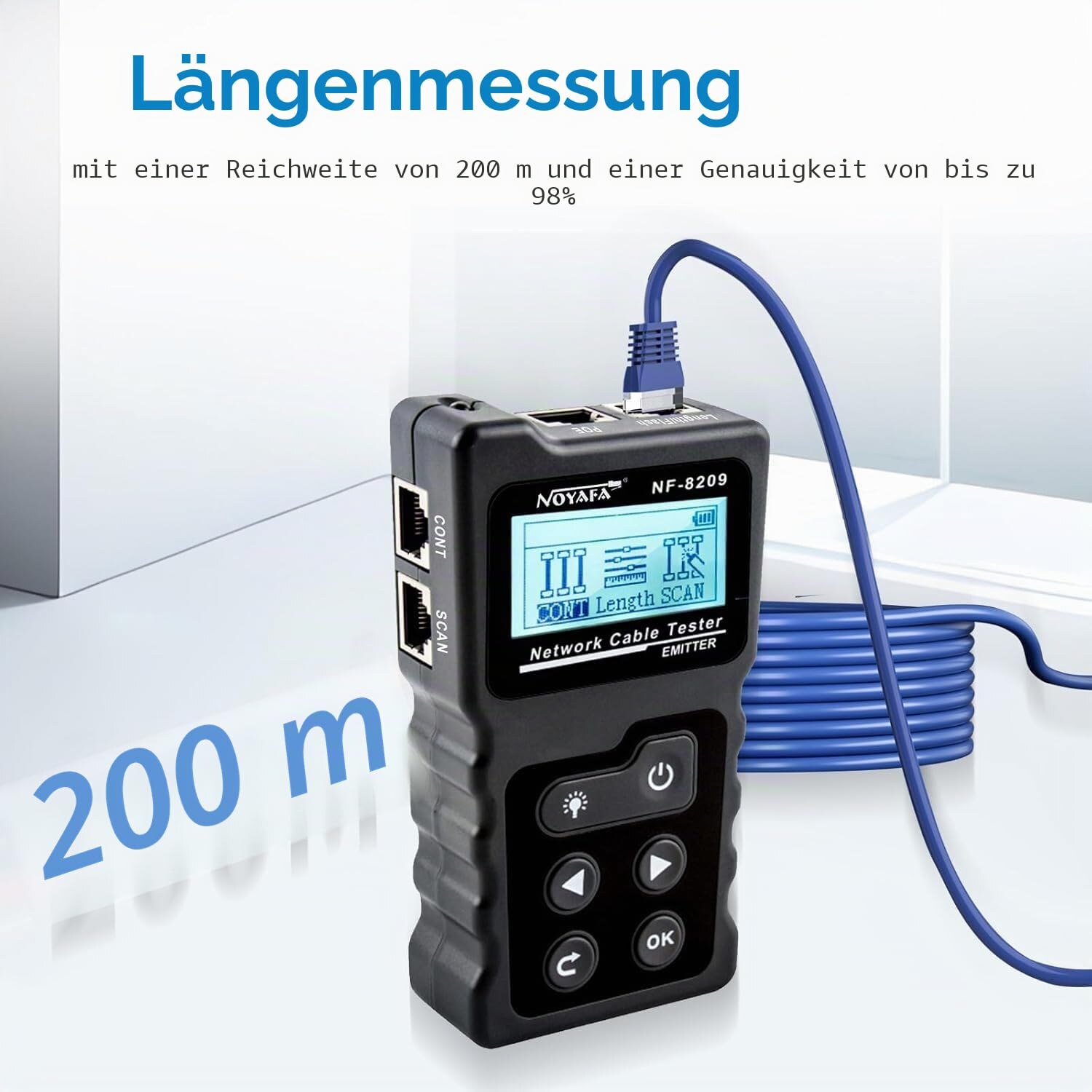

• Längentest: Der NOYAFA-Kabeltester verfügt über eine verbesserte Kabelpositionierungstechnologie zur Messung der Kabellänge mit einer Reichweite von 200 m und einer Genauigkeit von bis zu 98 %. Lokalisieren Sie die Fehlerentfernung des Bruchpunkts, lokalisieren Sie den Fehlerpunkt des Netzwerkkabels und führen Sie Reparaturen direkt durch, um Zeit und Kosten zu sparen.

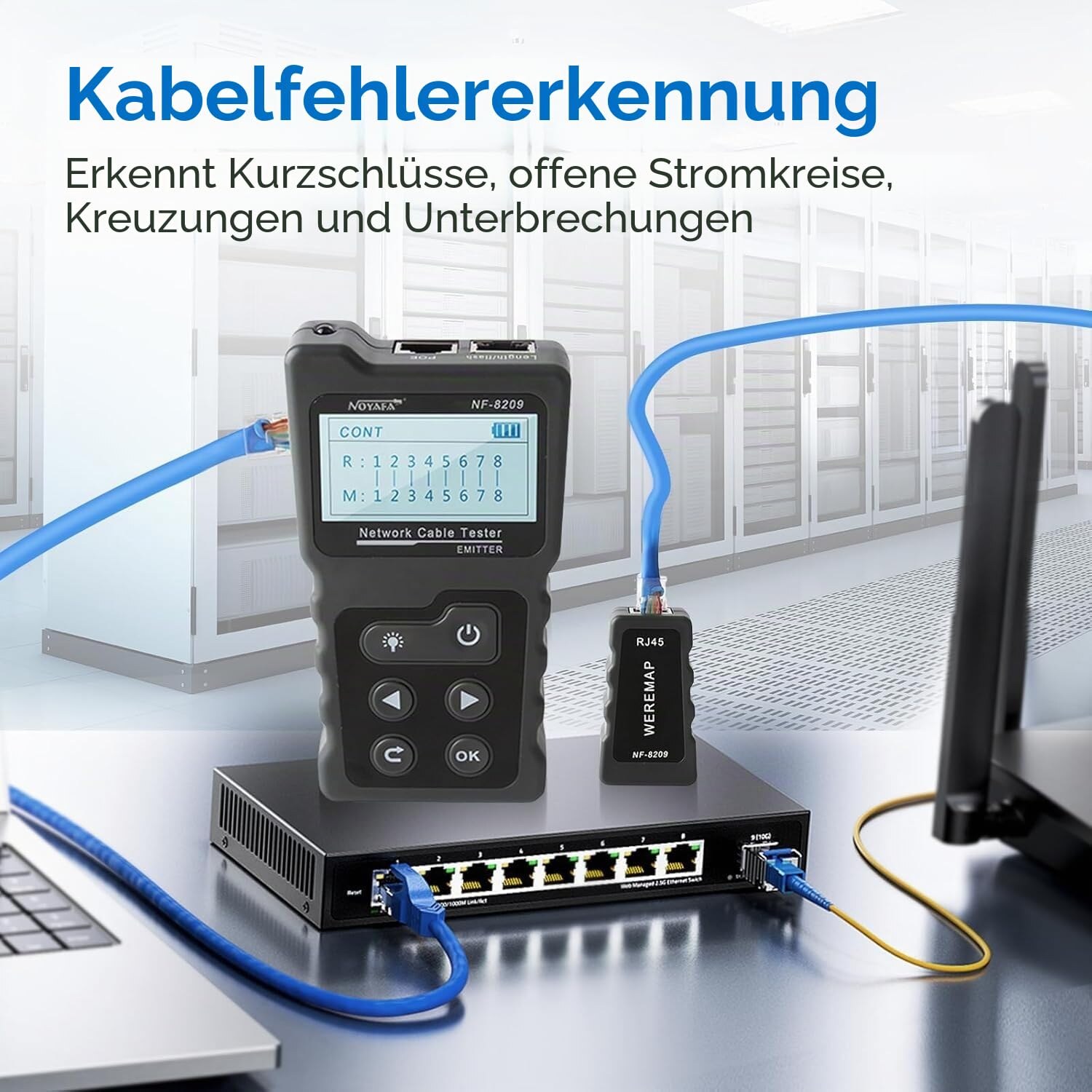

• Kabelfehlerprüfung: Stecken Sie die beiden Enden der Testleitung in die Buchsen des Senders und des Fernadapters, um Kurzschlüsse, Unterbrechungen, Kreuzungen und Unterbrechungen des Netzwerkkabels (auch abgeschirmte Kabel können geprüft werden) zu erkennen und intuitiv auf dem LCD-Bildschirm anzuzeigen.
• POE and port: Identify which pins are supplying power and detect the voltage level, identify the type of PSE (at/af standard). By using the flashing port lights on the hub/switch (Suitable for 10M/100M/1000M hubs/switches)

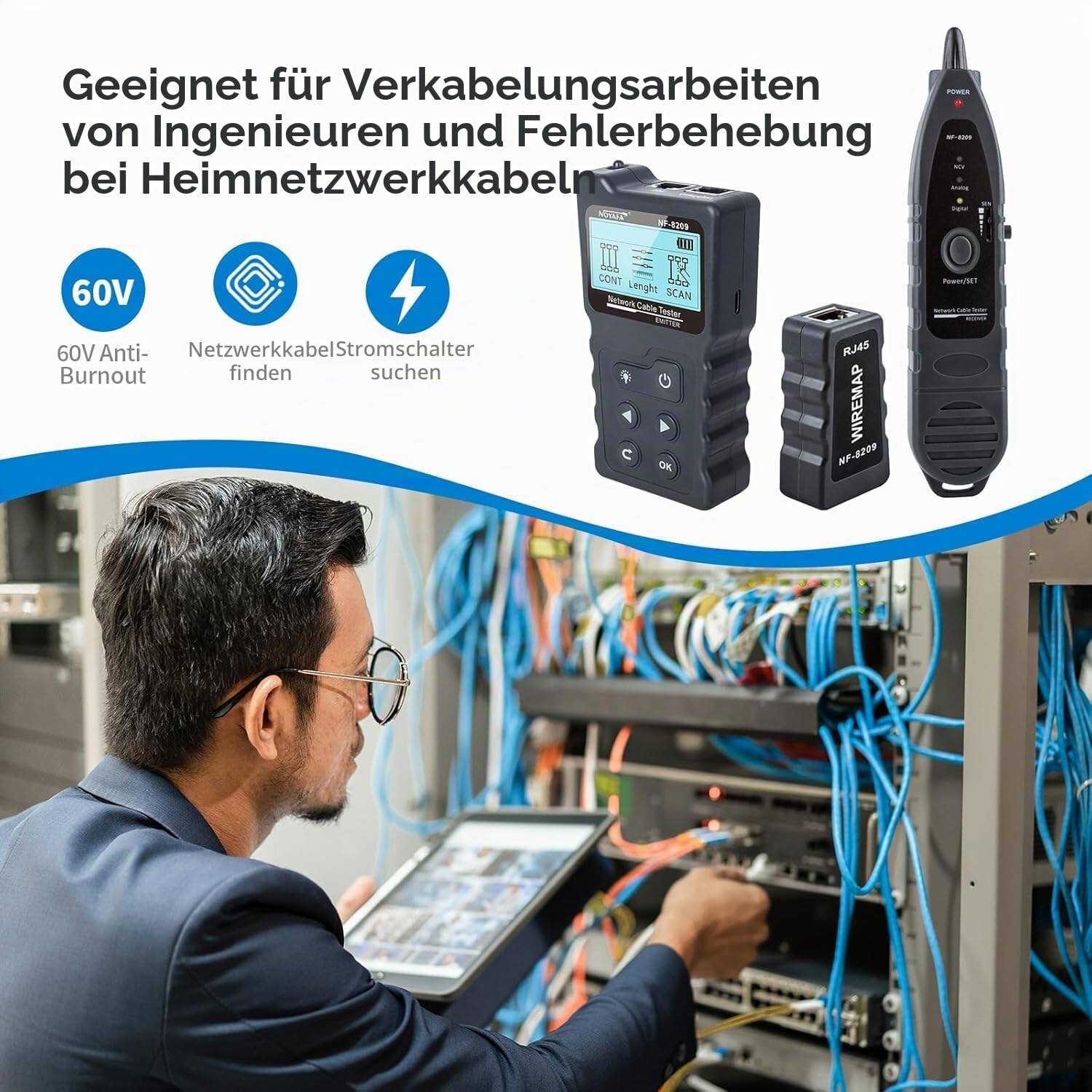

• Multifunktional: Das Netzwerkkabel-Testkit umfasst Funktionen zur Leitungsfindung, Kabelfehlerprüfung, Kabellängenmessung, PoE-Prüfung, Port-Blinken und NCV. Es ist ein unverzichtbares Werkzeug für die Netzwerkerkennung, die Verkabelung zu Hause, Wartungstechniker und Ingenieure.

Technische Daten des Herstellers

Gut zu wissen

• Preis und Lieferung: CHF 75.- inklusive 8,1 % MwSt. Lieferung in 5 bis 8 Arbeitstagen.
• Garantie: 24 Monate. Abwicklung über uns in Winterthur.
• Stromversorgung: Batteriebetrieb laut Datenblatt. Den Batterietyp nennt der Hersteller in den Angaben nicht, ein Käufer berichtet von zwei bereits eingesetzten Batterien im Lieferumfang. Ein 230-V-Anschluss entfällt, die Frage nach der Steckerform stellt sich also nicht.
• Menüsprache: Ein Käufer beschreibt, dass sich im Menü zwar eine Sprache wählen lässt, dort aber nur Englisch zur Auswahl steht. Zwei weitere Bewertungen nennen die Anleitung dürftig, unter anderem weil sie die Unterschiede zwischen Analog-, Digital- und PoE-Modus nicht erklärt.
• Mehrere Buchsen, je nach Test: Das Gerät hat für die verschiedenen Prüfungen eigene Buchsen. Zwei Bewertungen nennen das umständlich, weil das Kabel zwischen den Funktionen umgesteckt werden muss und man auf die passende Buchse achten muss.
• Nicht an spannungsführende Leitungen: Ein Käufer verweist auf den Gerätehinweis, dass Spannungen über 60 V das Gerät zerstören können. Vor jeder Messung also sicherstellen, dass auf der Leitung keine Fremdspannung liegt.
• Bewertungsbild: 4,2 von 5 Sternen aus 2061 Bewertungen, 9 Prozent davon mit einem Stern. Eine dieser Stimmen meldet ein Gerät, bei dem der Durchgangstest die Ader 1 nicht auswertete.
