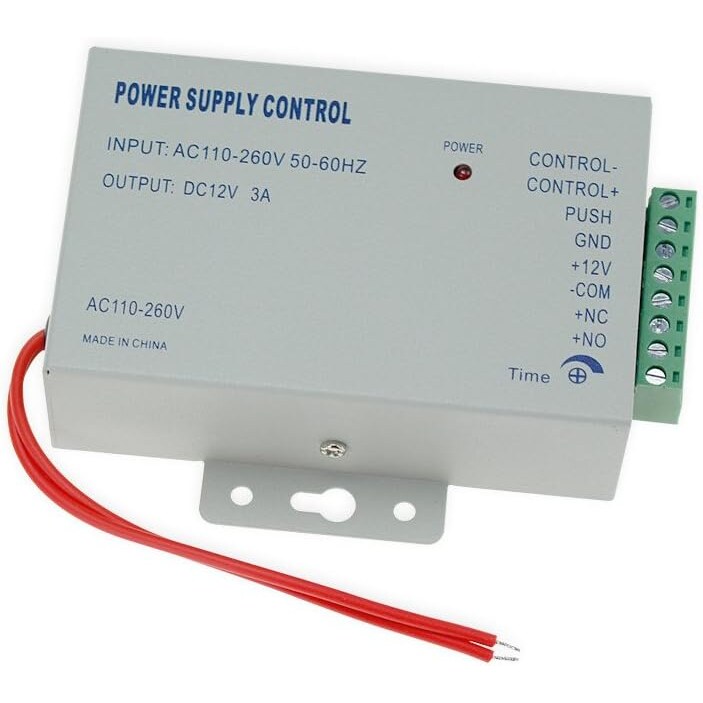

Netzteil K80 12 V DC 3 A, 36 W, für Türöffner und Zutrittskontrolle

Netzteil im Aufputzgehäuse, das 12 V Gleichspannung mit 3 A bereitstellt und den Türöffner über einen eigenen Relaisausgang mit NC- und NO-Kontakt schaltet.

Das Gerät ergänzt eine vorhandene Türsprech- oder Zutrittsanlage um die 12-V-Versorgung und um den Schaltkontakt für den Türöffner; eine Sprechanlage oder eine Zutrittskontrolle ist es selbst nicht.

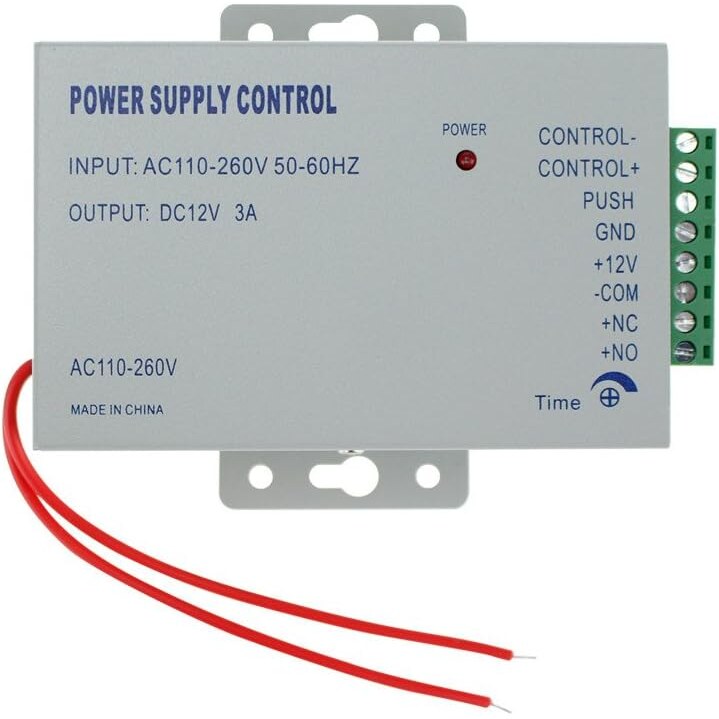

Angeschlossen wird an Schraubklemmen, die mit CONTROL-, CONTROL+, PUSH, GND, +12V, -COM, +NC und +NO beschriftet sind.

Originalbeschreibung des Herstellers

Angaben des Herstellers zum Originalartikel:

Dies ist ein Standard 12 V Gleichstrom, 3 A Zugangskontrollnetzteil. Kann eine sehr stabile und zuverlässige Ausgabe in einer Vielzahl von Anwendungen bieten, wie Sperrsteuerung/Controller-Steuerung/Exit-Taste/RFID-ID-Lesegerät usw.

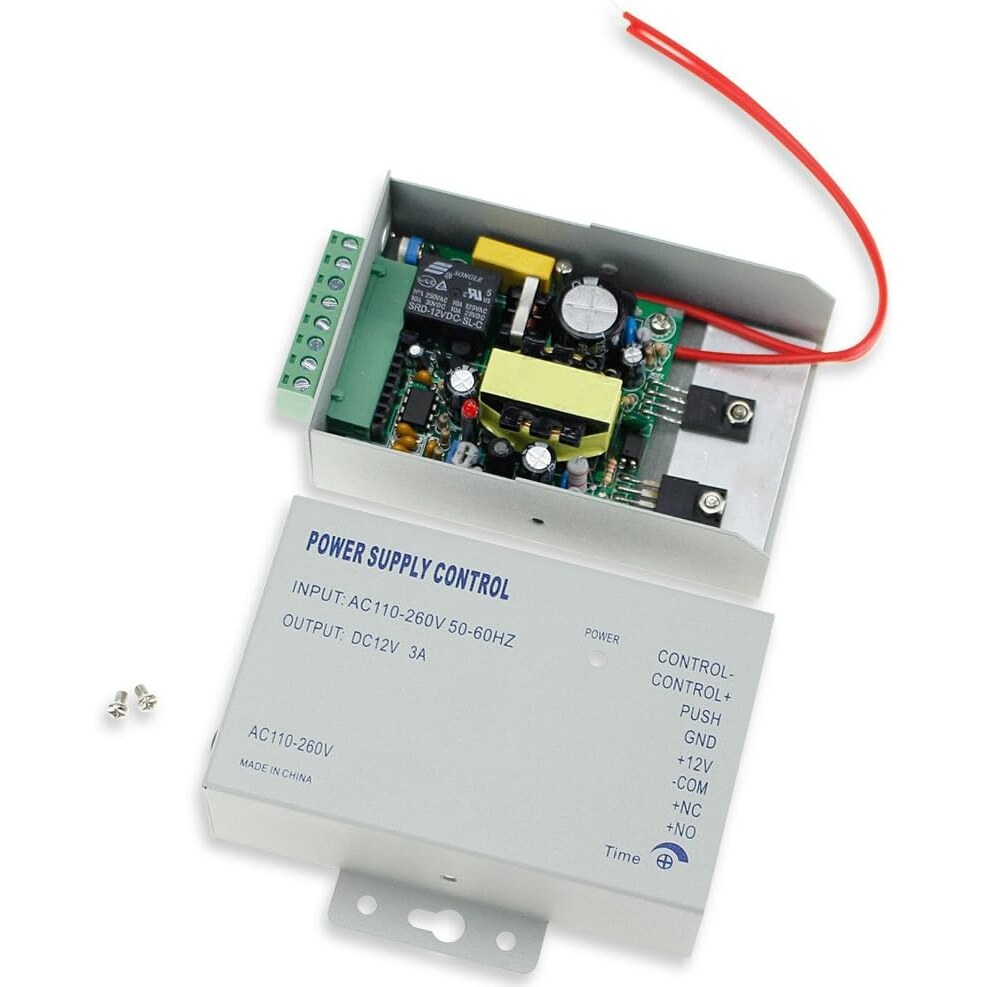

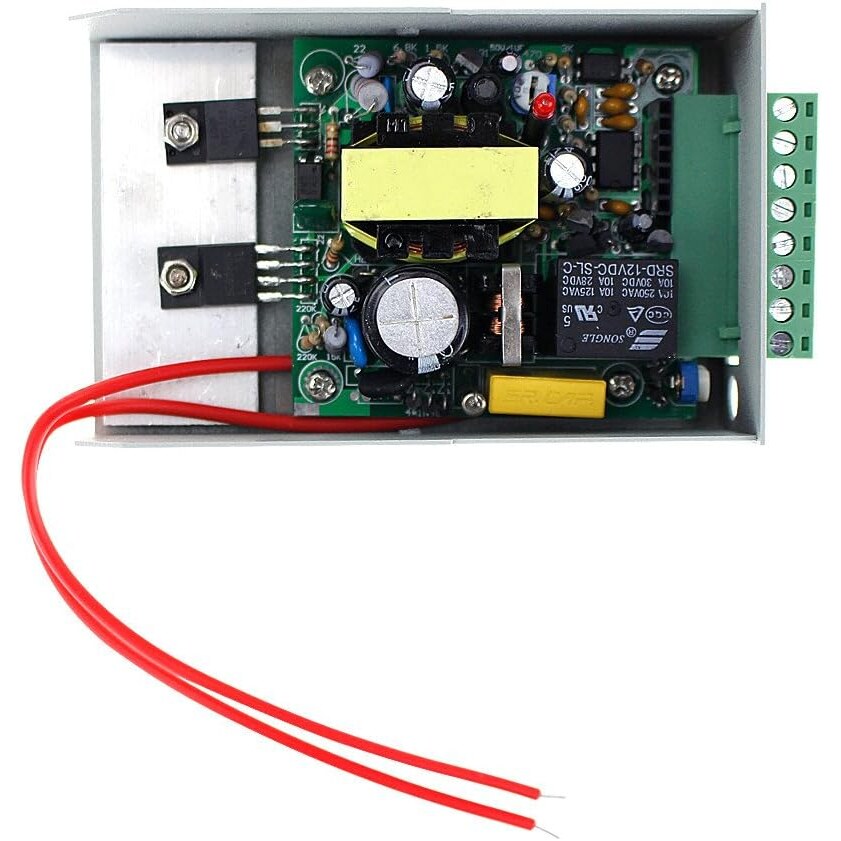

Weniger Stromverbrauch und hohe Leistung. Kleiner Schalttransistor, verbessert die Effizienz. Schaltnetzteil klein und leicht. Schaltnetzteilregler mit einem breiten Bereich, Spannungsregler funktioniert gut. Filtereffizienzsteigerung, so dass die Kapazität und Größe des Filterkondensators stark reduziert wird. Kühlung ist klein, benötigt keine Kühlkörper.

Automatische Schutzfunktion

Spannungsbereich Eingang regelmäßig von 100 V-240 V, kompatibel mit Weltspannung, geringes Gewicht, bequemer Transport, kleine Störung

Es steuert das elektrische Schloss direkt

Stellen Sie NC / NO Ausgänge ein, kann verschiedene Arten von elektrischen Schlössern steuern.

Mit 0-15 Sekunden Zeitverzögerung einstellbar.

Anmerkung: Die Öffnungszeit muss bei Verbindung mit elektrisch gesteuertem Schloss auf 0 Sekunden eingestellt werden. Andernfalls würde das elektrische Riegelschloss heruntergebrannt.

• AC-Eingang: Standard AC100V-240V 50-60HZ 36W, DC-Ausgang: Stabilisator DC12V / 3A

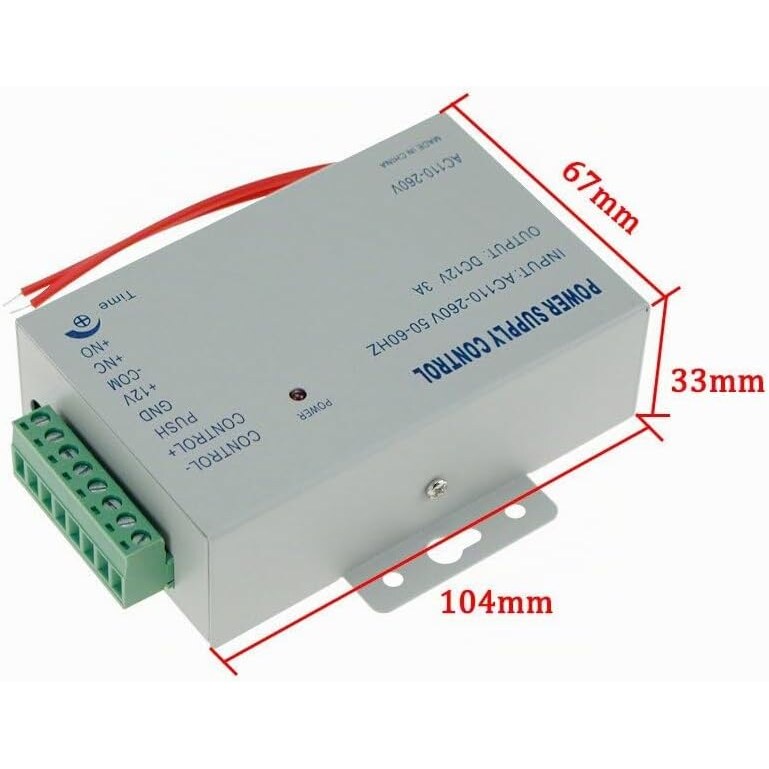

• Außenseitige Schalenabmessung: 104mm * 67 mm * 33mm.
• Paket umfassen: 1 x-Zugangskontrolle-Spg.Versorgungsteil, 1 x-Handbuch.

Technische Daten des Herstellers

Gut zu wissen

• Preis und Lieferung: CHF 40.- inklusive 8,1 % MwSt. Lieferung in 5 bis 8 Arbeitstagen, fertig verzollt.
• Garantie: 24 Monate. Abwicklung über uns in Winterthur.
• Netzanschluss: Das Gerät hat weder Steckernetzteil noch Netzkabel mit Stecker, sondern zwei offene Anschlussleitungen für die Netzseite. Angeschlossen wird fest in Dose oder Verteiler, und das gehört in die Hand einer Elektrofachperson. Eine Steckerfrage stellt sich damit nicht, das Gerät ist in der Schweiz ohne Adapter einsetzbar.
• Leistung mit Reserve planen: 3 A sind der Dauerstrom, nicht der Wert, auf den man eine Anlage auslegt. Ein Türöffner zieht im Anzug deutlich mehr Strom als im Ruhezustand. Wir empfehlen deshalb – das ist unsere Empfehlung und keine Angabe des Herstellers – rund 20 Prozent Reserve: Belegen Sie das Netzteil dauerhaft mit höchstens etwa 2,4 A, wenn zusätzlich Leser, Tastatur oder Controller mitversorgt werden.
• Zeitverzögerung richtig einstellen: Das eingebaute Zeitglied lässt sich von 0 bis 15 Sekunden einstellen. Der Hersteller warnt ausdrücklich: Bei einem elektrisch gesteuerten Schloss muss die Öffnungszeit auf 0 Sekunden stehen, sonst wird das Schloss beschädigt. Die Haltezeit gibt in diesem Fall die Steuerung vor und nicht das Netzteil.
• Schaltausgang: Der Relaisausgang liegt als Öffner (NC) und als Schliesser (NO) auf der Klemmleiste. Welcher der beiden gebraucht wird, hängt am Schloss: Ein Arbeitsstrom-Türöffner und ein Ruhestrom-Haftmagnet verlangen unterschiedliche Kontakte. Der Anschlussplan des Schlosses entscheidet.
• Zubehör, keine Anlage: Das Netzteil versorgt Türöffner, Leser oder Codetastatur einer vorhandenen Installation und schaltet den Öffner. Eine Türsprechanlage oder eine Zutrittskontrolle ersetzt es nicht.

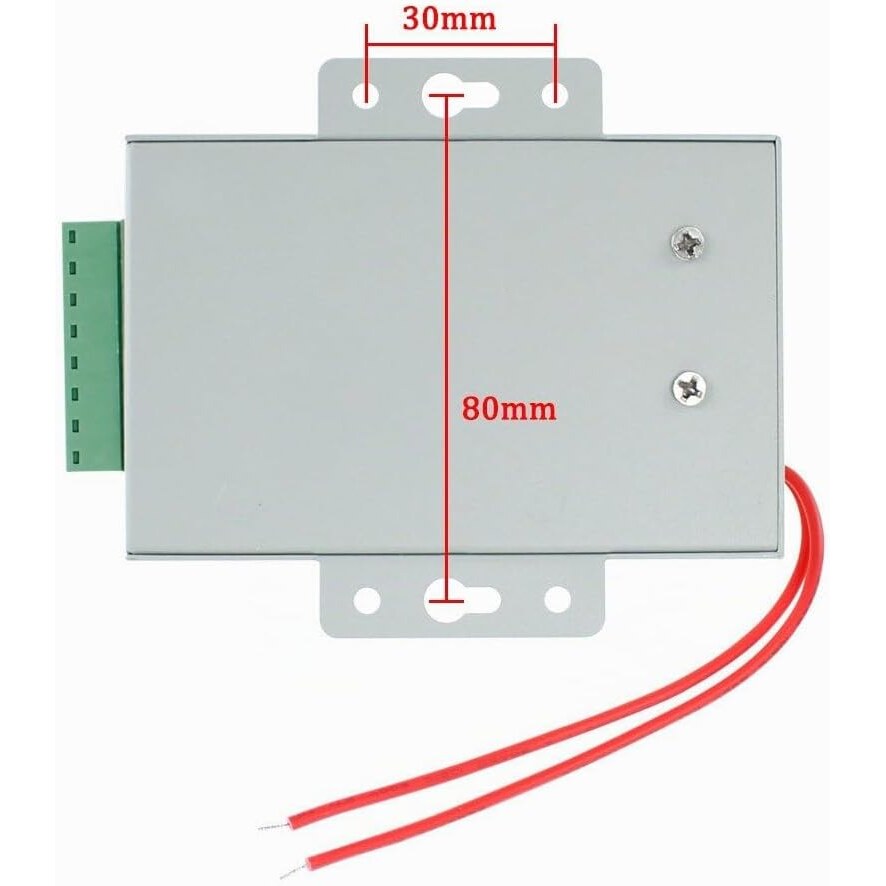

• Montage: Aufputzgehäuse mit 104 x 67 x 33 mm, die zwei Befestigungslaschen liegen 80 mm auseinander, der Lochabstand in der Lasche beträgt 30 mm.
