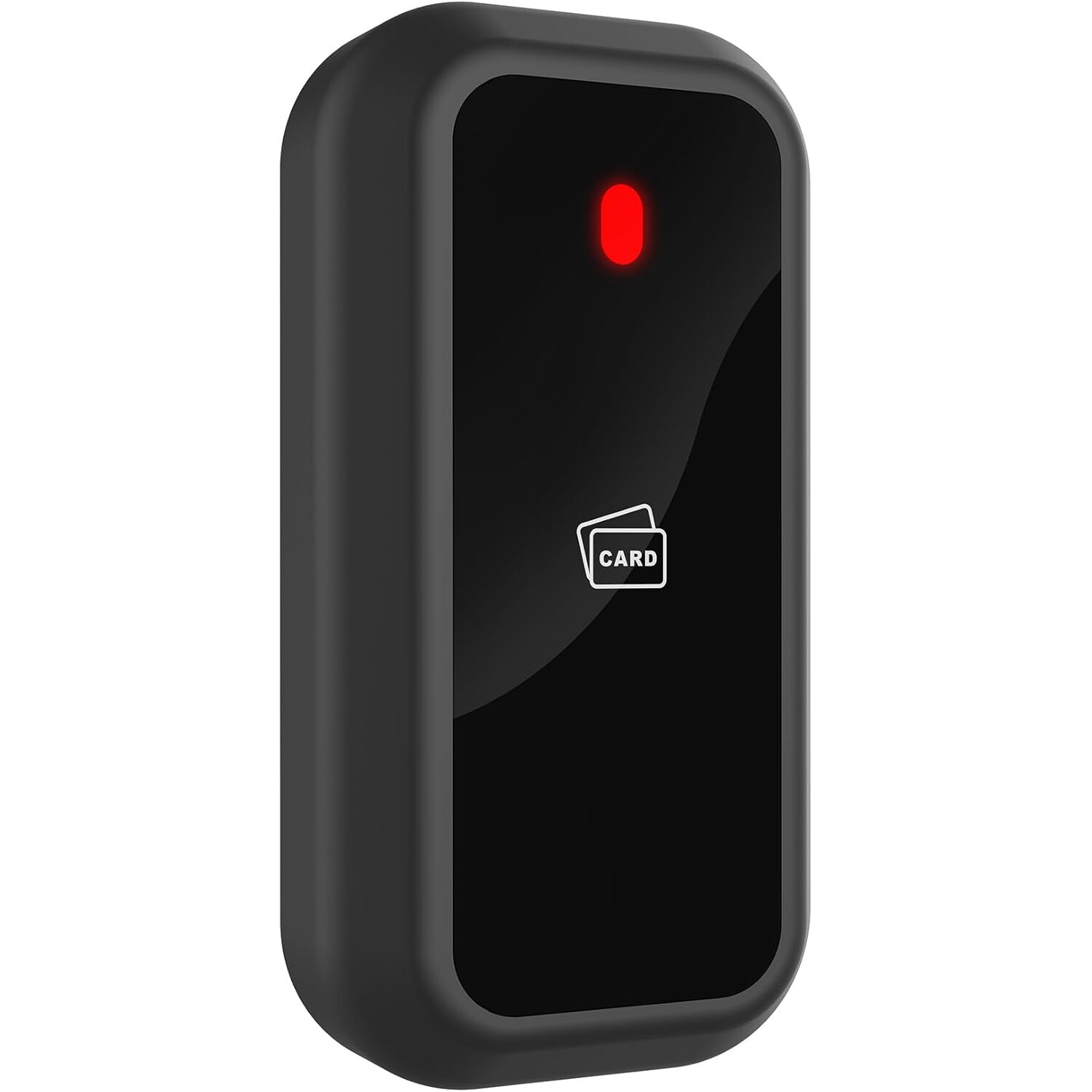

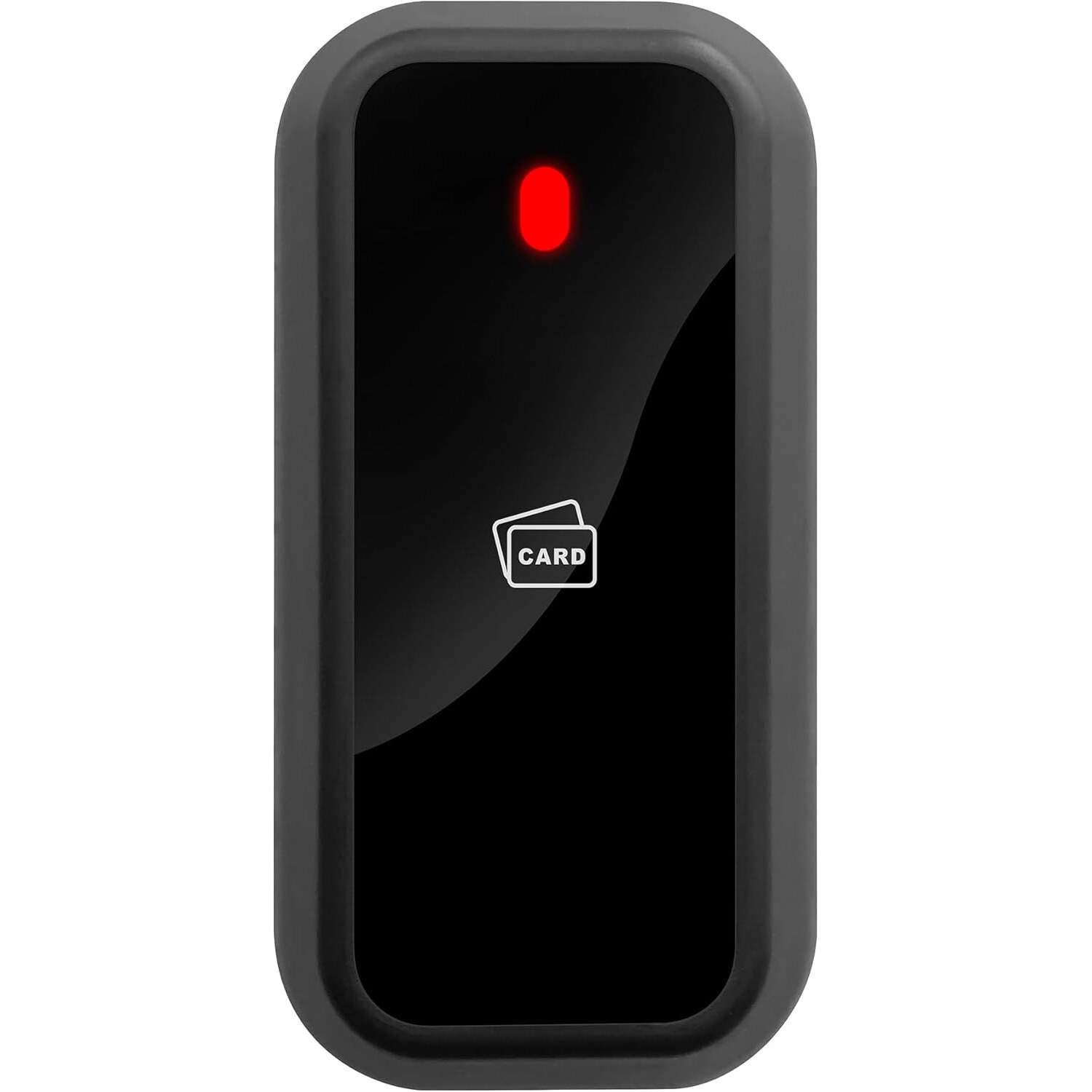

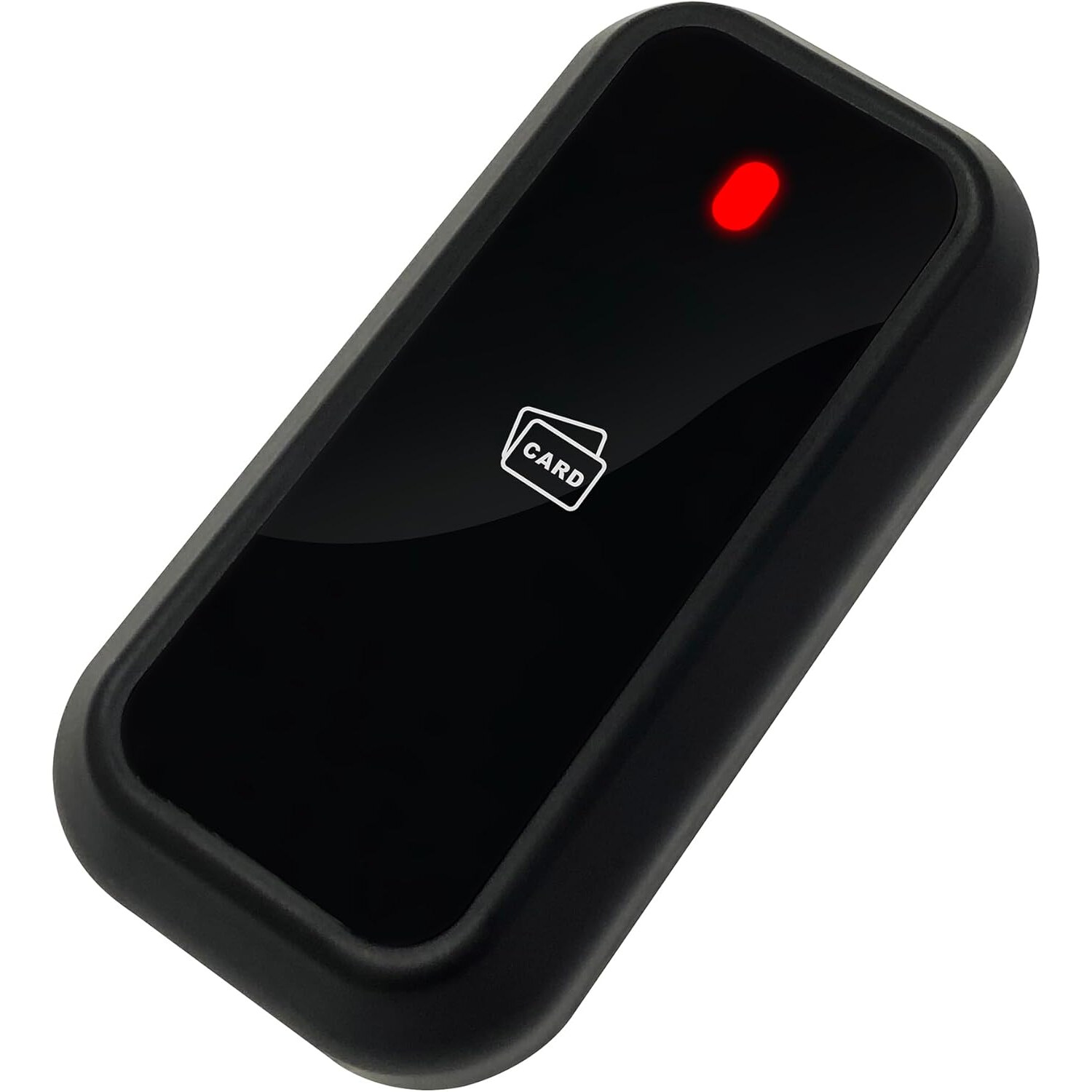

UHPPOTE RFID-Kartenleser 125 kHz, Wiegand 26/34 Bit, 12 V, IP66

Reiner Wiegand-Leser für 125-kHz-EM-Ausweise, der nicht allein arbeitet, sondern an ein vorhandenes Steuergerät mit Wiegand-Eingang angeschlossen wird.

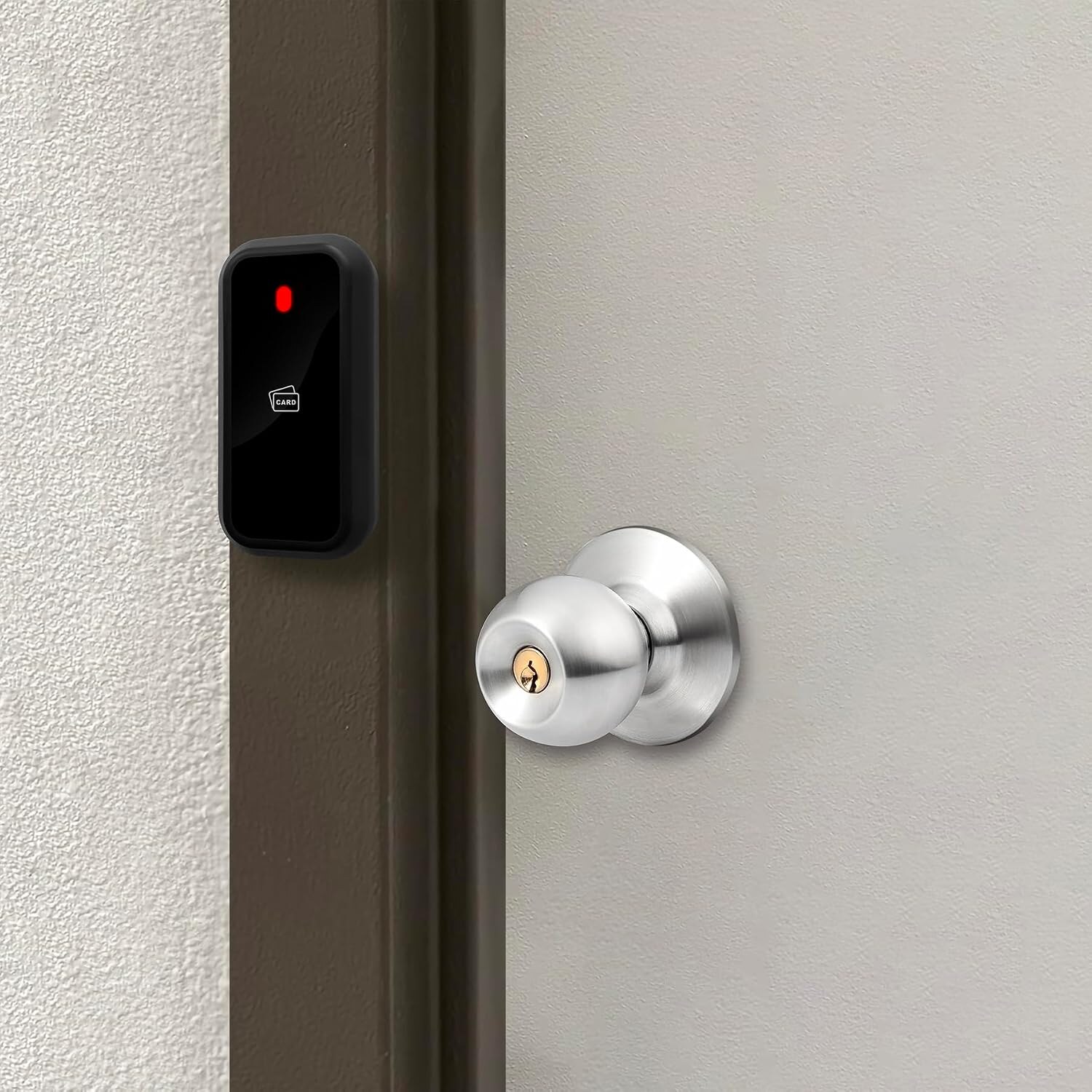

Der Leser ergänzt eine bestehende Zutrittsanlage um eine zweite Lesestelle, zum Beispiel für eine Nebentür oder die Garage, und setzt deshalb ein Steuergerät mit Wiegand-Eingang voraus.

Wer noch keine solche Steuerung hat, braucht zusätzlich eine Zutrittssteuerung oder ein Codeschloss mit Wiegand-Anschluss – ohne diese bleibt der Leser stumm.

Produktinformation im Detail

Originalbeschreibung des Herstellers

Angaben von UHPPOTE zum Originalartikel:

Wiegand Format:

Das Standard-26-Bit-Wiegand-Format ist ein offenes Format; Es ist ein weit verbreiteter Industriestandard. Fast alle Zugangskontrollsysteme akzeptieren das Standard-26-Bit-Format, das aus 2 Paritätsbits, 8-Bit-Facility-Code und 16-Bit-Kartennummerfeldern besteht. Die Wiegand-Schnittstelle wird üblicherweise verwendet, um einen Karten-Swipe-Mechanismus mit dem Rest eines Zugangskontrollsystems zu verbinden.

Eigenschaften:

Die maximale Leseweite beträgt 6 cm. Wasserdicht, entspricht IP66. Es ist nützlich für Sicherheitstürsystem, einfach zu verbinden und zu verwenden. Ultraniedriger Stromverbrauch, der Standby-Strom ist weniger als 50mA. Unterstützung wiegand 26bits oder wiegand 34bits Ausgabeformat. Schnelle Reaktionsgeschwindigkeit, die Türöffnungszeit ist weniger als 0,3 s. Dieses Gerät verwendet eine leistungsstarke MCU, um eine stabile Leistung zu gewährleisten, und eine Leistungsschaltung verlängert die Lebensdauer. Weit verbreitet in Fabriken, Häusern, Wohnvierteln, Büros, mechanischen und elektrischen Steuergeräten und so weiter. Der RFID-Kartenleser kann nicht allein funktionieren und muss mit Wiegand-Protokoll-Zugriffskontroller wie Zugriffssteuerung, Fingerabdruck-Gerät oder Master-Controller arbeiten.

Paket:

• 1 x Kartenleser
• 1 x Benutzerhandbuch
• 2 x Kunststoffanker
• 2 x selbstschneidende Schraube, zur Befestigung verwendet

Notiz:

Frequenz: 125 KHz. Kartentyp: EM-ID-Karte. Bitte beachten Sie, dass unser Wiegand-Lesegerät mit einigen verschlüsselten Karten wie HID, Indala, Cobra, APCiK, Paradox, Radio, Honeywell usw. nicht kompatibel ist. Kann nicht alleine arbeiten, muss mit dem Zugriffskontrollpanel arbeiten.

Installation:

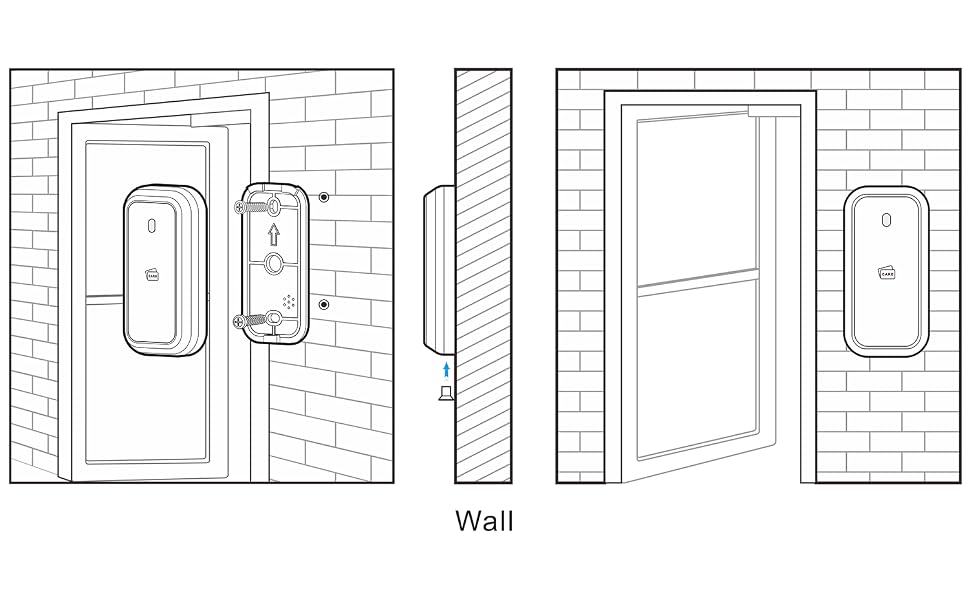

Entfernen Sie die rückseitige Abdeckung des Lesegeräts. Bohren Sie 2 Löcher in die Wand für die selbstschneidenden Schrauben und 1 Loch für das Kabel. Stecken Sie die mitgelieferten Gummistopfen in die 2 Löcher. Befestigen Sie die Rückwand mit 2 selbstschneidenden Schrauben fest an der Wand. Fädeln Sie das Kabel durch das Kabelloch. Bringen Sie die Tastatur an der Rückseite an.

Technische Daten des Herstellers

Gut zu wissen

• Preis und Lieferung: CHF 40.- inklusive 8,1 % MwSt. Lieferung in 5 bis 8 Arbeitstagen, fertig verzollt.
• Garantie: 24 Monate. Abwicklung über uns in Winterthur.
• Läuft nicht allein: Der Leser hat kein Relais und keine Benutzerverwaltung. Er braucht zwingend ein Steuergerät mit Wiegand-Eingang – eine Zutrittssteuerung, ein Codeschloss mit Wiegand-Schnittstelle oder ein Fingerabdruckgerät.
• Nicht im Lieferumfang: Steuergerät, Türöffner, Netzteil und Ausweise. Geliefert werden der Leser, das Handbuch sowie zwei Dübel und zwei Schrauben.

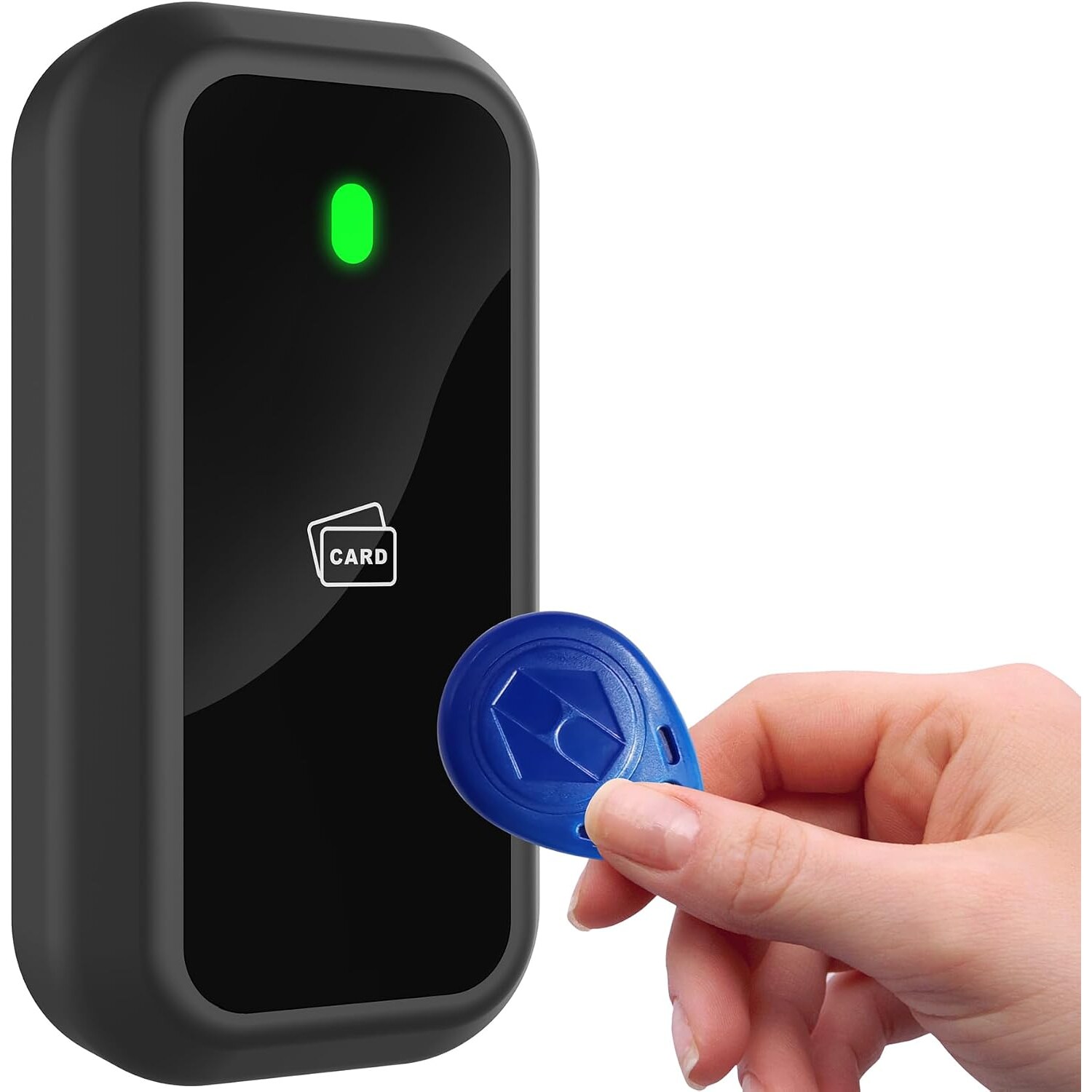

• Frequenz beachten: Gelesen werden 125-kHz-EM-Ausweise. Karten und Anhänger mit 13,56 MHz (MIFARE) passen nicht. Der Hersteller nennt zudem verschlüsselte Systeme wie HID, Indala, Cobra, APCiK, Paradox, Radio und Honeywell als nicht kompatibel.
• Speisung: 12 V Gleichspannung über die Anschlussleitung, das Netzteil kommt üblicherweise vom Steuergerät. Ein Stecker ist nicht vorhanden, die Adern werden geklemmt.
• Aussenmontage: Das Gehäuse ist vergossen und nach IP66 geschützt, das Kabel wird durch die Wand nach innen geführt. IP66 steht für Schutz gegen starkes Strahlwasser, nicht für dauerhaftes Untertauchen.

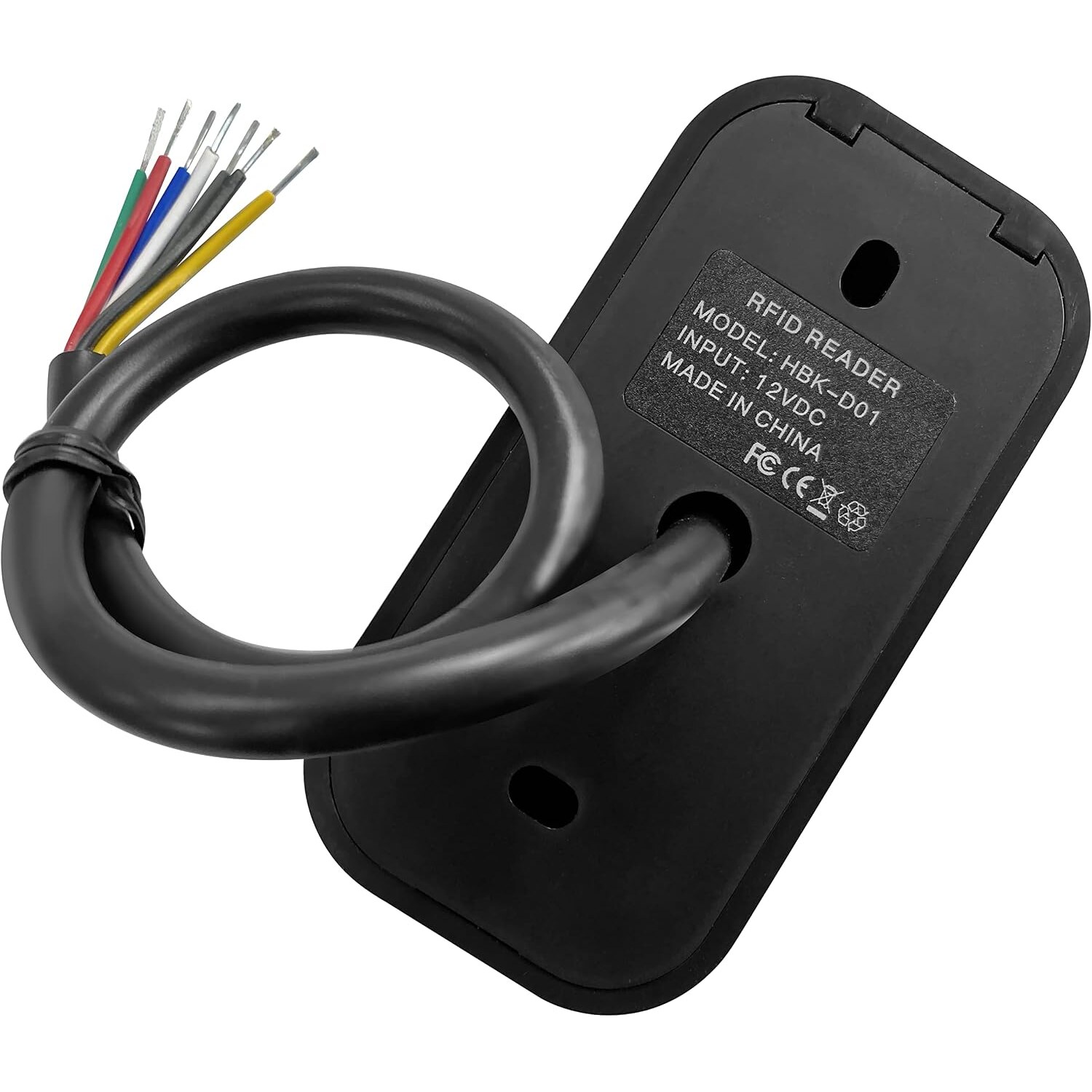

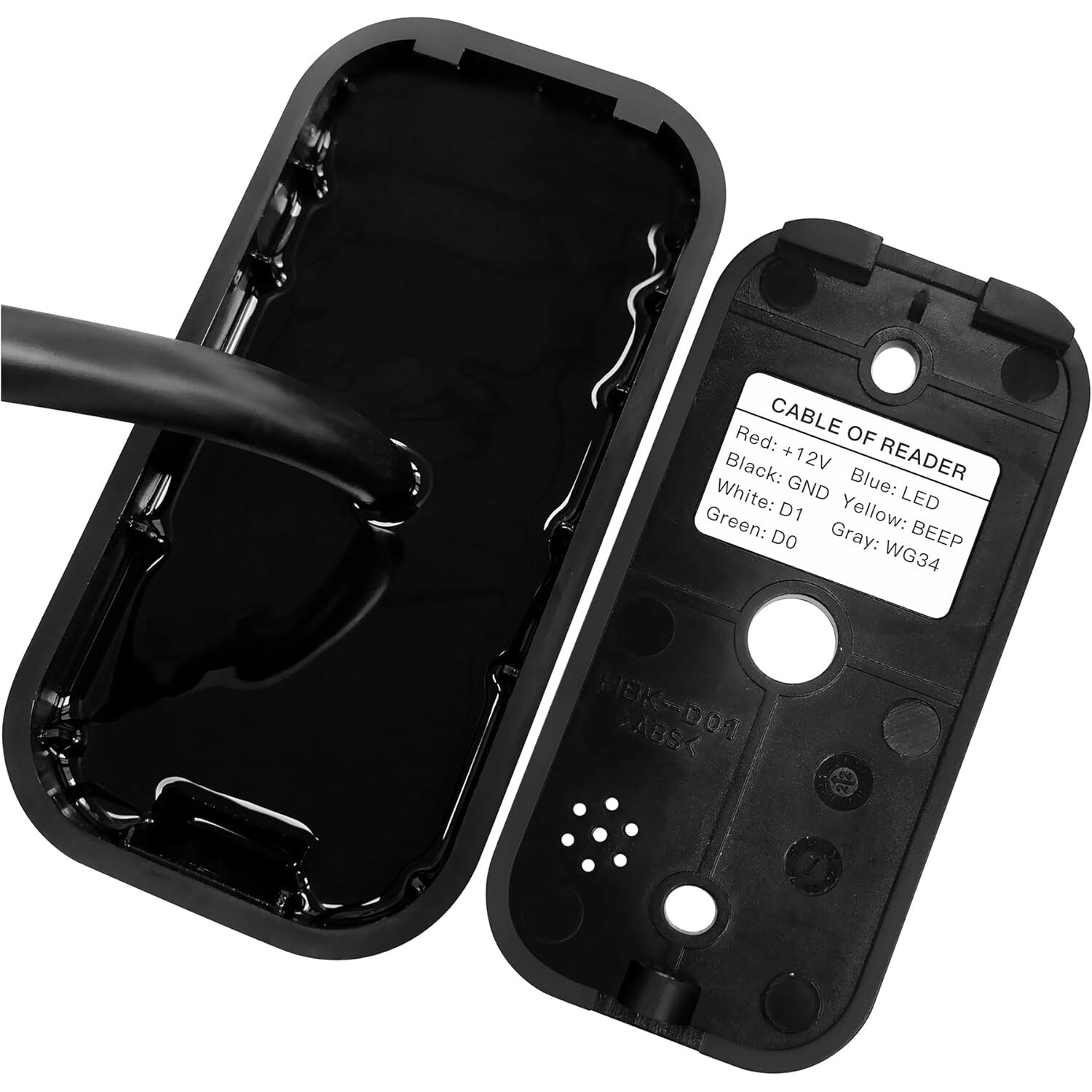

• Anschluss: Der Leser bringt eine siebenadrige Leitung mit, die der Hersteller auf der Rückwand beschriftet: rot +12 V, schwarz GND, weiss D1, grün D0, blau LED, gelb Summer, grau WG34. D0 und D1 gehen an den Wiegand-Eingang der Steuerung.
