Koax-Überspannungsschutz, 5 Stück | F-Stecker auf F-Buchse, Gasableiter, mit Dichtringen

Koax-Überspannungsschutz, 5 Stück – für jede Leitung, die von draussen ins Haus kommt

Wir führen 1900 Artikel rund um Kameras – und bisher keinen eigenständigen Überspannungsschutz für Koaxleitungen. Gleichzeitig verkaufen wir Analog-HD-Kameras, Türsprechanlagen und alles, was auf einem Mast im Freien hängt.

Jede dieser Leitungen sammelt bei einem Gewitter in der Nachbarschaft Induktionsspitzen ein. Es braucht keinen direkten Blitzeinschlag, um einen Rekordereingang zu zerstören – eine Entladung einige hundert Meter entfernt genügt.

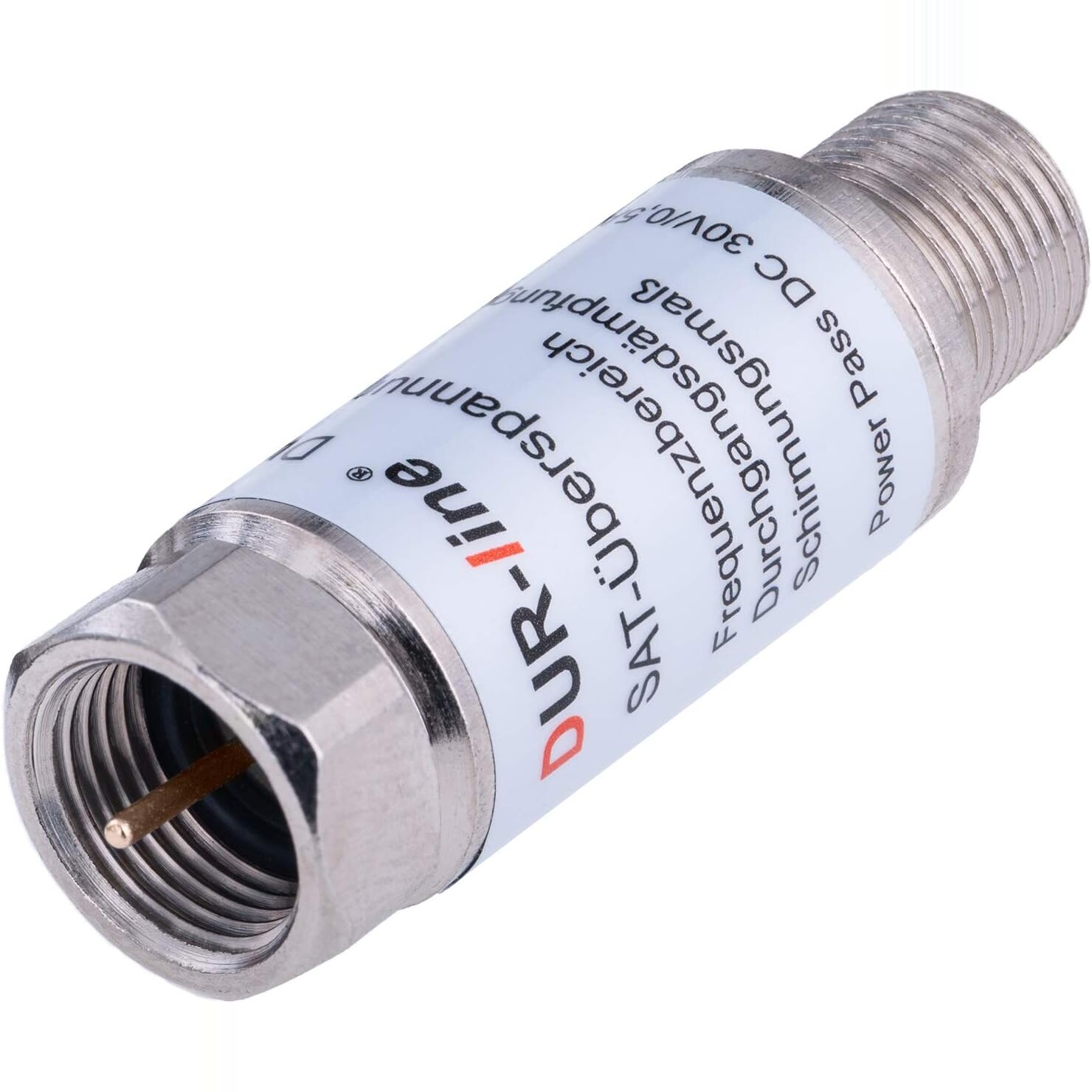

Dieses Bauteil wird zwischen Kabel und Gerät gesetzt: F-Stecker auf F-Buchse, innen ein Gasableiter. Überschreitet die Spannung zwischen Innenleiter und Schirm etwa 50 Volt, zündet die Gasstrecke und schliesst Stossströme bis 8000 Ampere kurz. Fünf Stück – also für eine Anlage mit vier Kameras plus Reserve.

Produktinformation im Detail

Originalbeschreibung des Herstellers

Angaben des Herstellers zum Originalartikel:

Anschlüsse: F-Stecker – F-Buchse (mit Dichtring für Ausseneinsatz)

Frequenzbereich: 5 bis 2500MHz

Durchgangsdämpfung: 0,3dB

DC-Durchlass für Fernspeisung

Schützt Ihre wertvollen Geräte wie TV, Receiver, Multischalter vor Blitzschlag

Technische Daten

Gut zu wissen – das Wichtigste zuerst

• Das Bauteil leitet nichts zur Erde ab – es schliesst kurz. Und zwar auf den Kabelschirm. Das heisst: es wirkt nur, wenn der Koaxschirm selbst sauber am Potenzialausgleich hängt. Ohne Erdung ist das Teil wirkungslos, egal was auf der Packung steht. Ein Käufer schreibt es genauso: „Generell sollte beziehungsweise muss hier aber die Erdung aller eingesetzten Komponenten nach den entsprechenden Vorschriften durchgeführt werden. Hierzu ist auch eine Erdungsschiene mit F-Buchsen notwendig.“
• Deshalb ist das Wort „Blitzschutz“ im Titel des Anbieters irreführend. Ein Blitzschutzsystem ist eine Anlage mit Fangeinrichtung, Ableitung und Erder, und deren Planung gehört zum Fachmann. Dieses Bauteil ist ein Überspannungs-Feinschutz für die Signalleitung – ein wichtiger Baustein, aber kein Blitzschutz.
• Wo es hingehört: so nah wie möglich am Gebäudeeintritt der Leitung, und mit dem Schirm auf eine geerdete Schiene. Nicht direkt hinter der Kamera auf dem Mast, sondern dort, wo das Kabel ins Haus kommt.
• Für IP-Kameras ist das das falsche Bauteil. Dieser Schutz ist für Koax. Netzwerkleitungen brauchen einen PoE-taugliche Netzwerk-Überspannungsschutz mit RJ45 – ein anderes Produkt. Wenn Sie einen brauchen, fragen Sie uns.

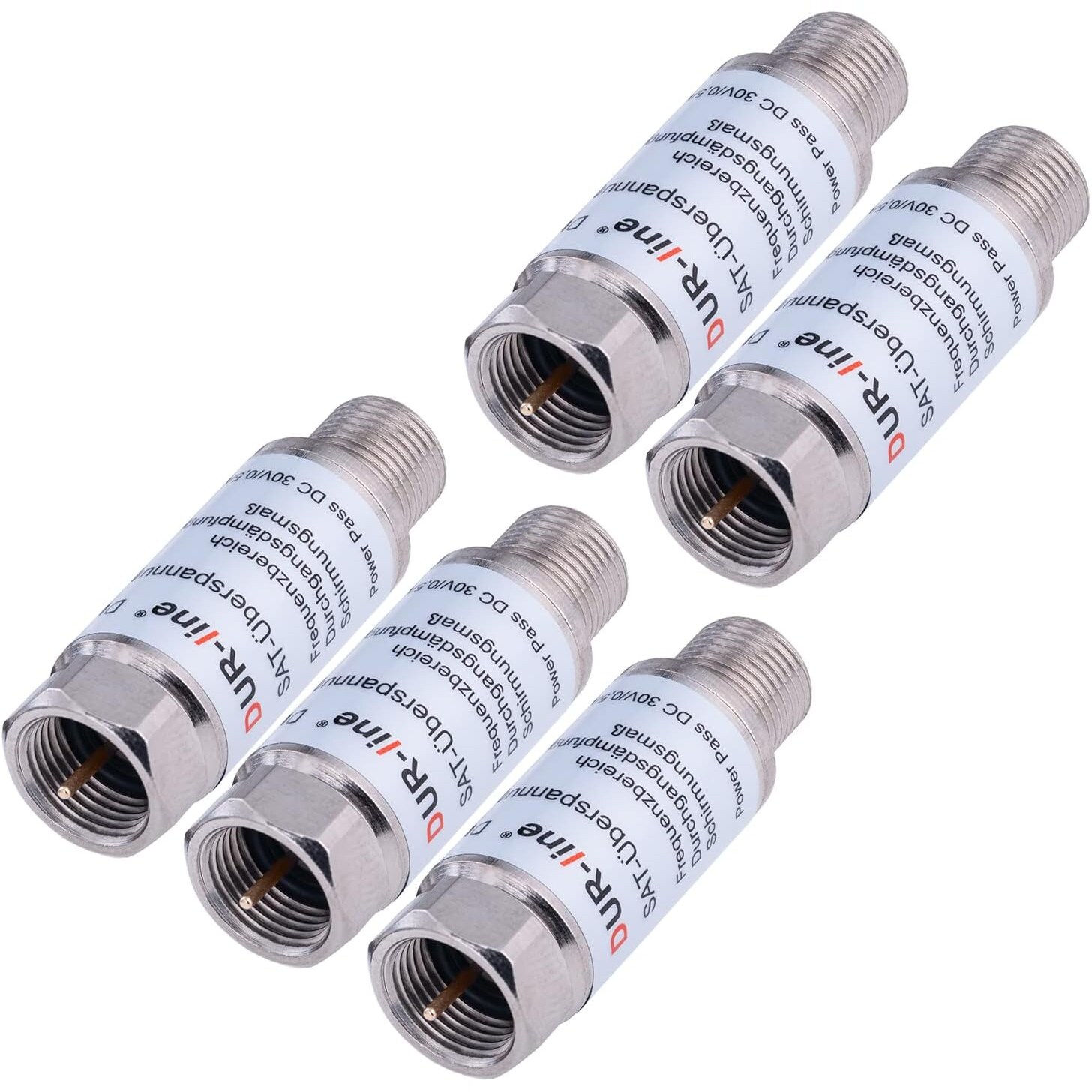

• Fünf Stück sind kein Zufall. Ein Schutzelement gehört pro Leitung, nicht pro Anlage. Bei vier Kameras plus einer Reserve stimmt die Menge.
• Arbeiten am Potenzialausgleich und an der Erdung sind in der Schweiz Sache der Elektrofachkraft. Das Schutzelement selbst einzuschrauben, dürfen Sie.
