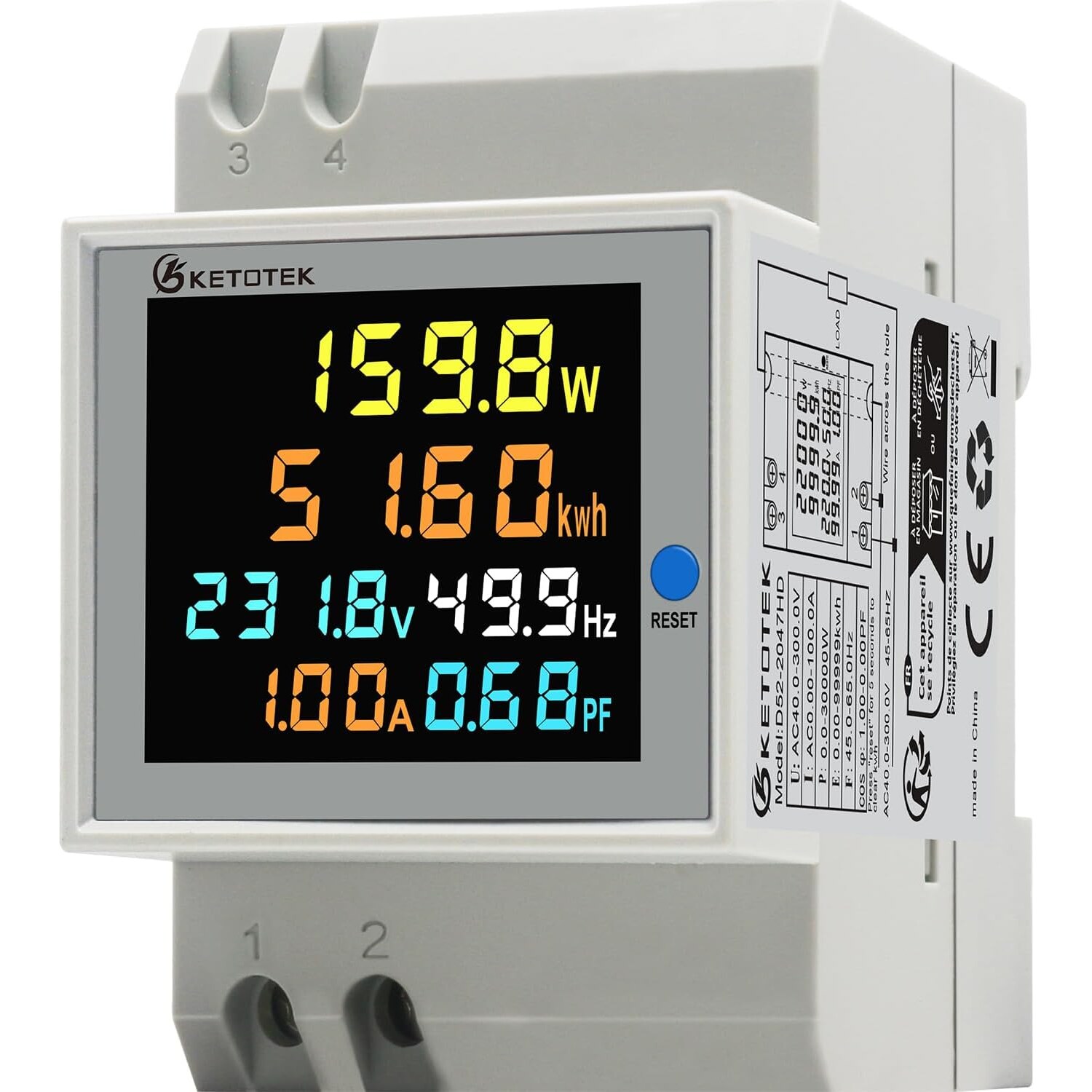

KETOTEK D52-2047HD Stromzähler Hutschiene 1-phasig 100 A, 40-300 V

Einphasiger Energiezähler für die 35-mm-Hutschiene, der den Laststrom über einen eingebauten Stromwandler bis 100 A erfasst und sechs Messwerte gleichzeitig anzeigt.

Der D52-2047HD ist ein Anzeige- und Verbrauchszähler für eine Phase, bei dem der zu messende Leiter durch den eingebauten Stromwandler geführt wird, während die Klemmen 1 und 2 nur die Versorgung des Geräts übernehmen.

Er ist damit als Unterzähler für einen einzelnen Stromkreis im Verteiler gedacht und nicht als Ersatz für den Zähler des Netzbetreibers.

Produktinformation im Detail

Originalbeschreibung des Herstellers

Angaben von KETOTEK zum Originalartikel:

KETOTEK Stromzähler Hutschiene AC 40-300V 100A

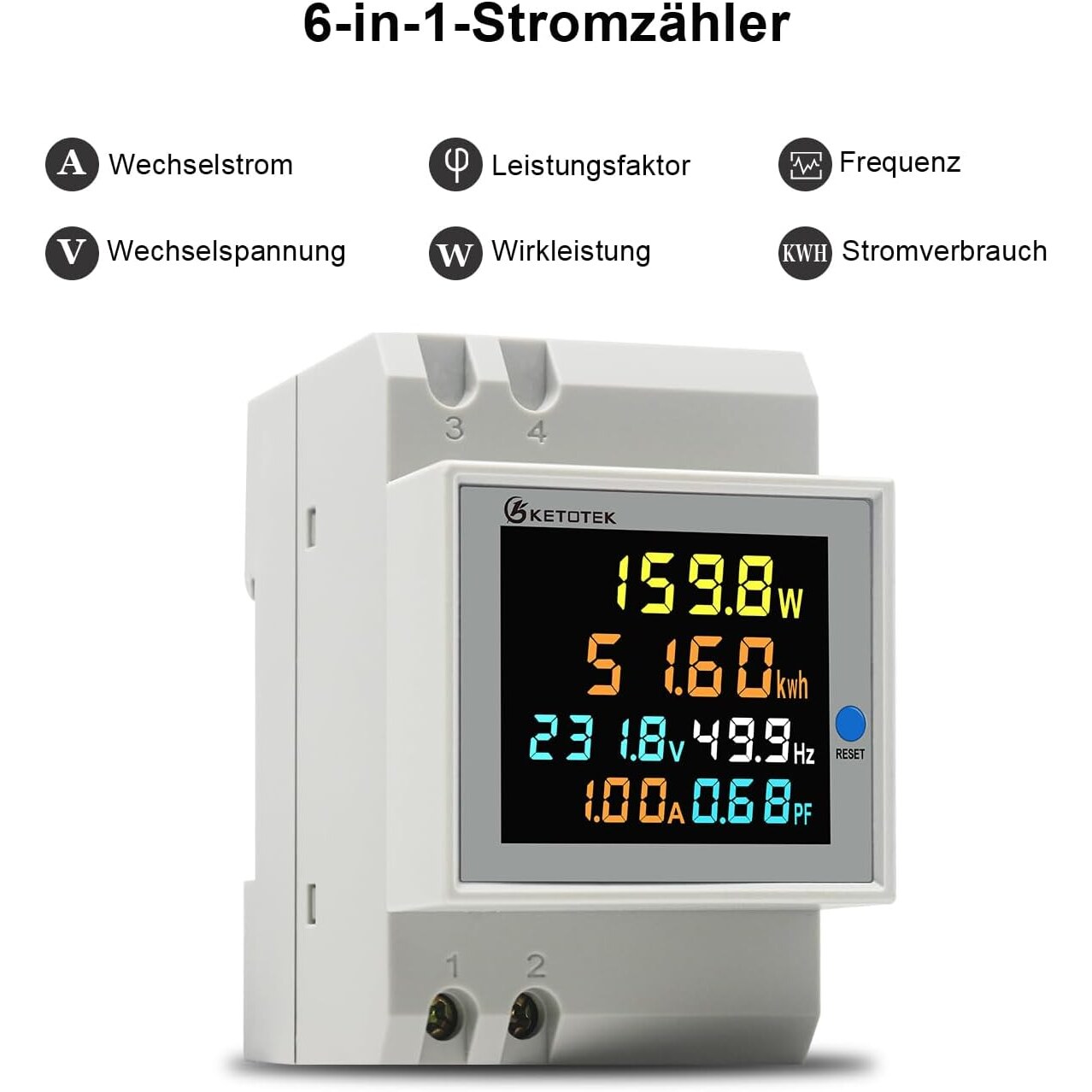

KETOTEK Stromzähler Hutschiene D52-2047HD überwacht den Energieverbrauch des Hauses. Es kann Wechselspannung, Wechselstrom, Wirkleistung, Leistungsfaktor, Frequenz und elektrische Energie gleichzeitig messen. Das farbige, hochauflösende LCD-Display ist bei Tag und Nacht gut sichtbar.

KETOTEK stromzähler sind aus hochwertigem, flammhemmendem ABS-Material und hochpräzisen Chips hergestellt, um eine sichere Verwendung zu gewährleisten.

Hauptfunktion:

• Messfunktion für elektrische Parameter (Spannung, Strom, Wirkleistung, Energie, Frequenz, Leistungsfaktor)
• Daten zurücksetzen
• Daten beim Ausschalten speichern
• Großbild-LCD
• Hintergrundbeleuchtungsfunktion

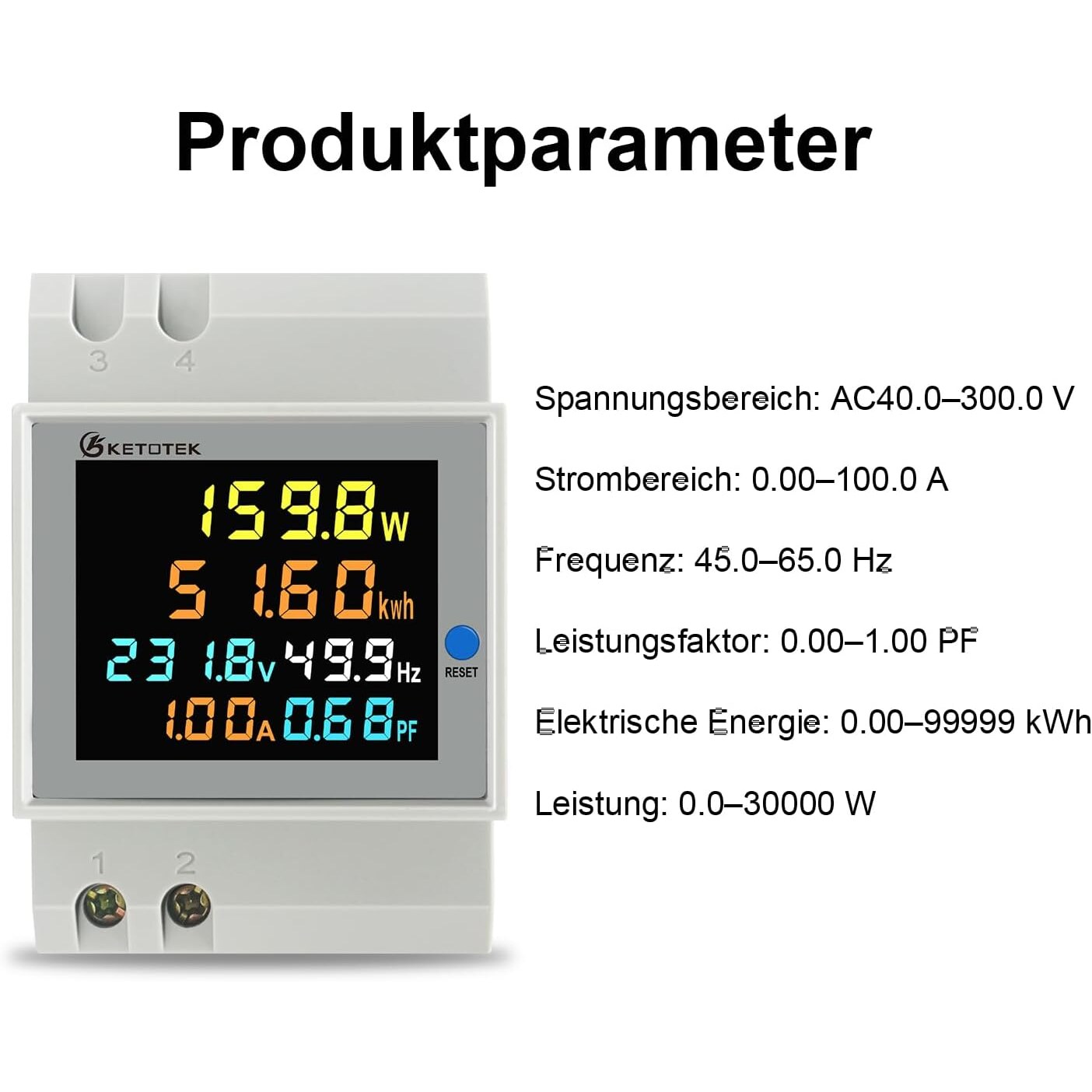

Spezifikationsparameter:

• Leistungstestbereich: 0,0-30000W
• Energietestbereich: 0,00-99999Kwh
• Spannungsprüfbereich: AC40.0-300.0V
• Aktueller Testbereich: AC0,00-100,0A
• Frequenz: Testbereich: 45,0-65,0 Hz
• Leistungsfaktor-Testbereich: 1,00-0,00 PF

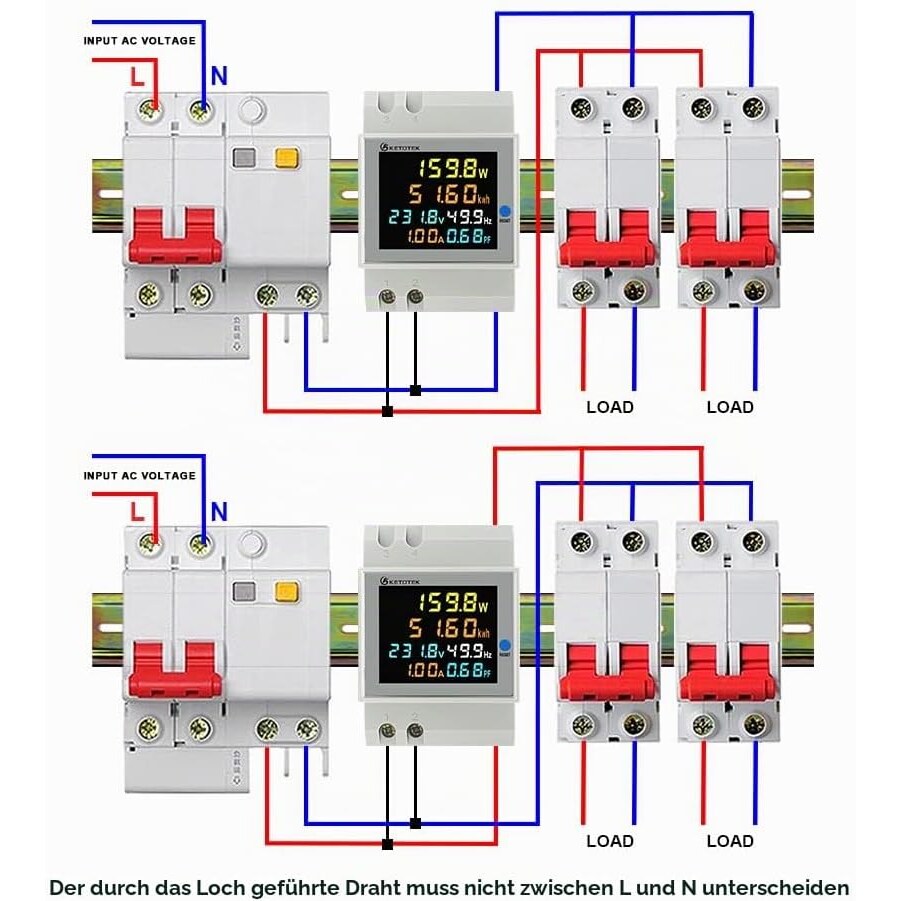

Verdrahtungsschritte:

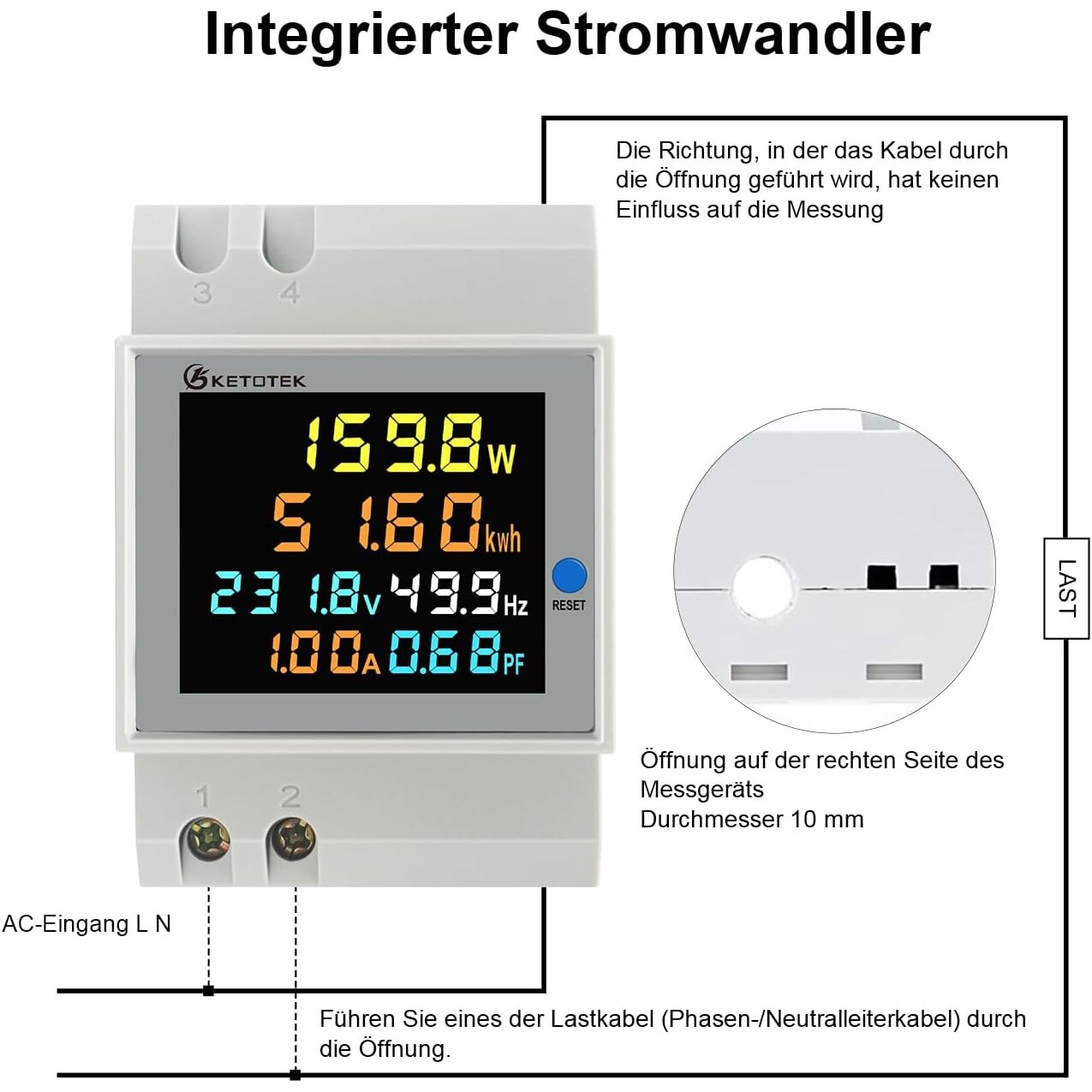

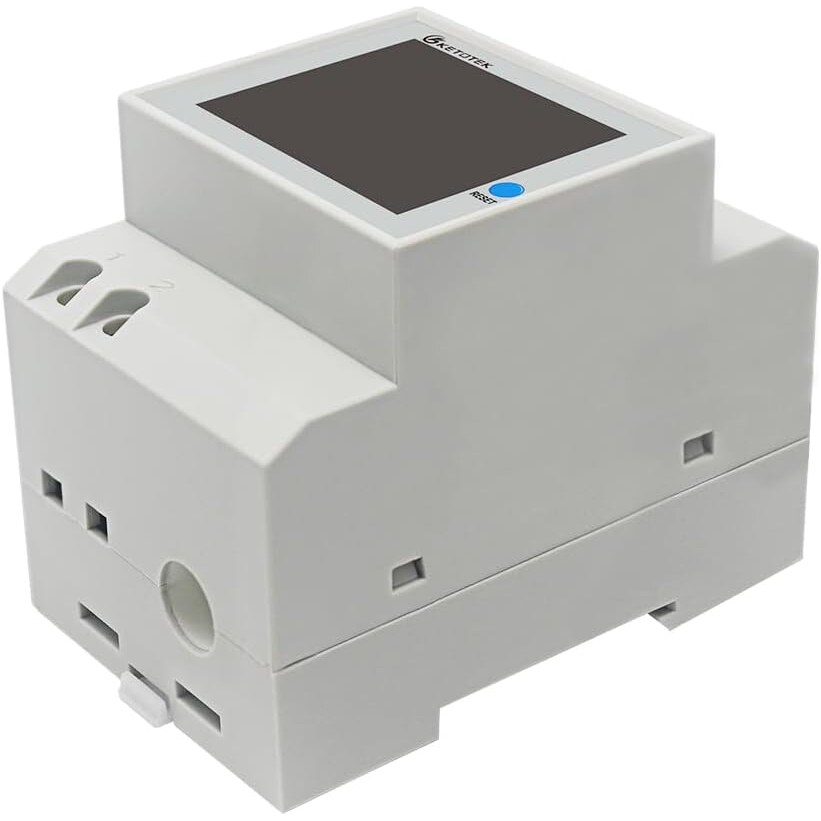

Verbinden Sie die Klemmen 1 und 2 unten links am Zähler mit der Stromversorgung, um diesen Stromzähler mit Strom zu versorgen. Wenn Sie das Messkreiskabel durch das kreisförmige Loch auf der rechten Seite des Messgeräts führen, kann der Benutzer die Richtung des Kabels je nach Verwendungssituation beliebig auswählen.

Hinweis: Sie müssen entweder den Neutralleiter oder den stromführenden Draht in das Loch "Integrierter Stromwandler" einführen, das Messgerät zeigt Strom, Watt und andere Messdaten an.

Farb-LCD-Bildschirm mit vollem Betrachtungswinkel

Farbiges LCD-HD-Display, 178° Betrachtung ohne toten Winkel, mit Hintergrundbeleuchtungsfunktion, dieser Wechselstrom-Leistungsmesser ist bei Tag und Nacht gut sichtbar.

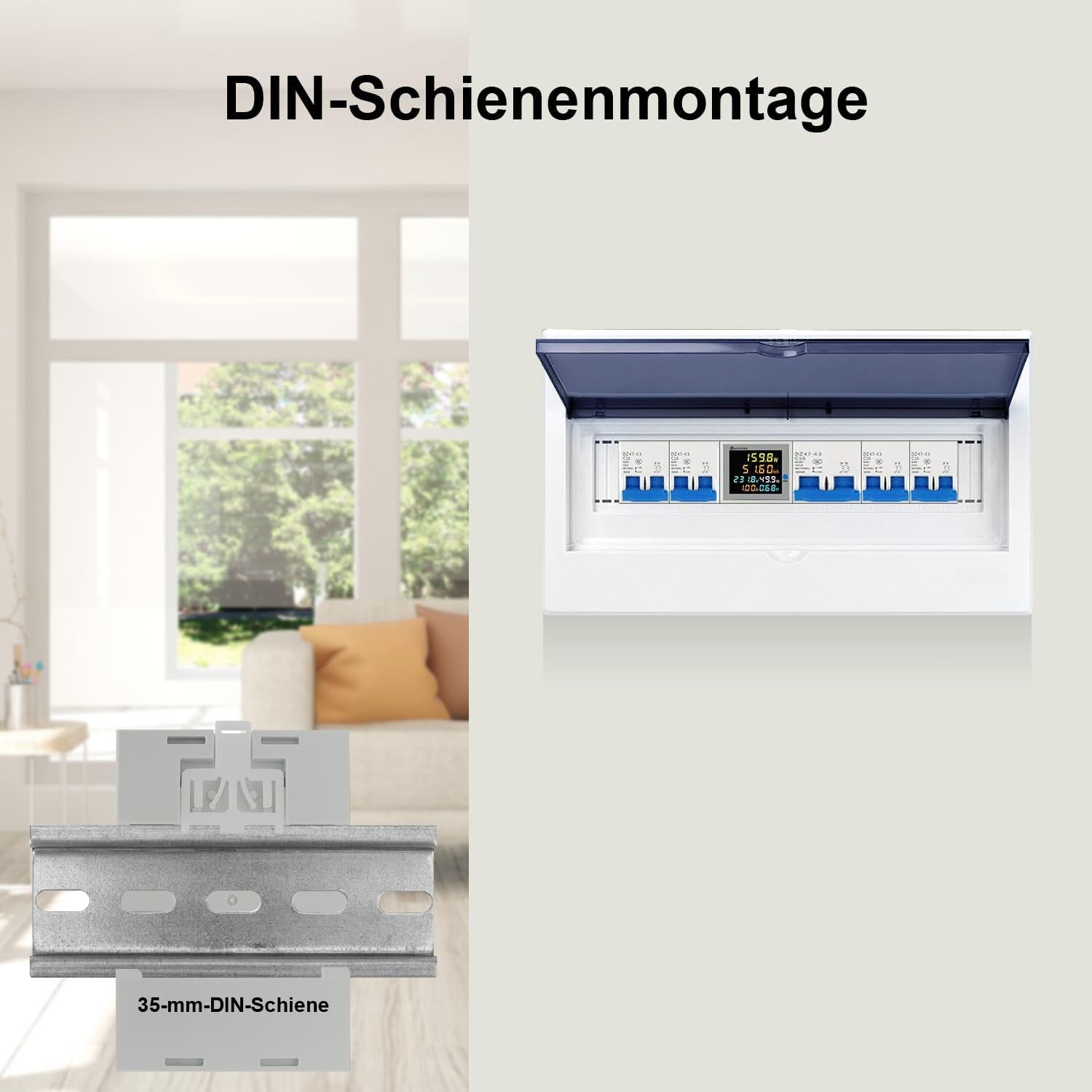

Schienenmontage

Standardführungsschiene 35mm kann mit Leistungsschalter kombiniert und im Verteilerkasten installiert werden (Orbit nicht enthalten).

Paket:

• 1 * Stromzähler Hutschiene
• 1 * Handbuch

Technische Daten des Herstellers

Gut zu wissen

• Preis und Lieferung: CHF 39.- inklusive 8,1 % MwSt. Lieferung in 5 bis 8 Arbeitstagen, fertig verzollt.
• Garantie: 24 Monate. Abwicklung über uns in Winterthur.
• Eine Phase, nicht drei: Der Hersteller führt das Gerät als „Stromzähler 1 Phase“. Es erfasst einen einzelnen Wechselstromkreis von 40 bis 300 V mit bis zu 100 A. Für ein Drehstromnetz brauchen Sie pro Phase ein eigenes Gerät.

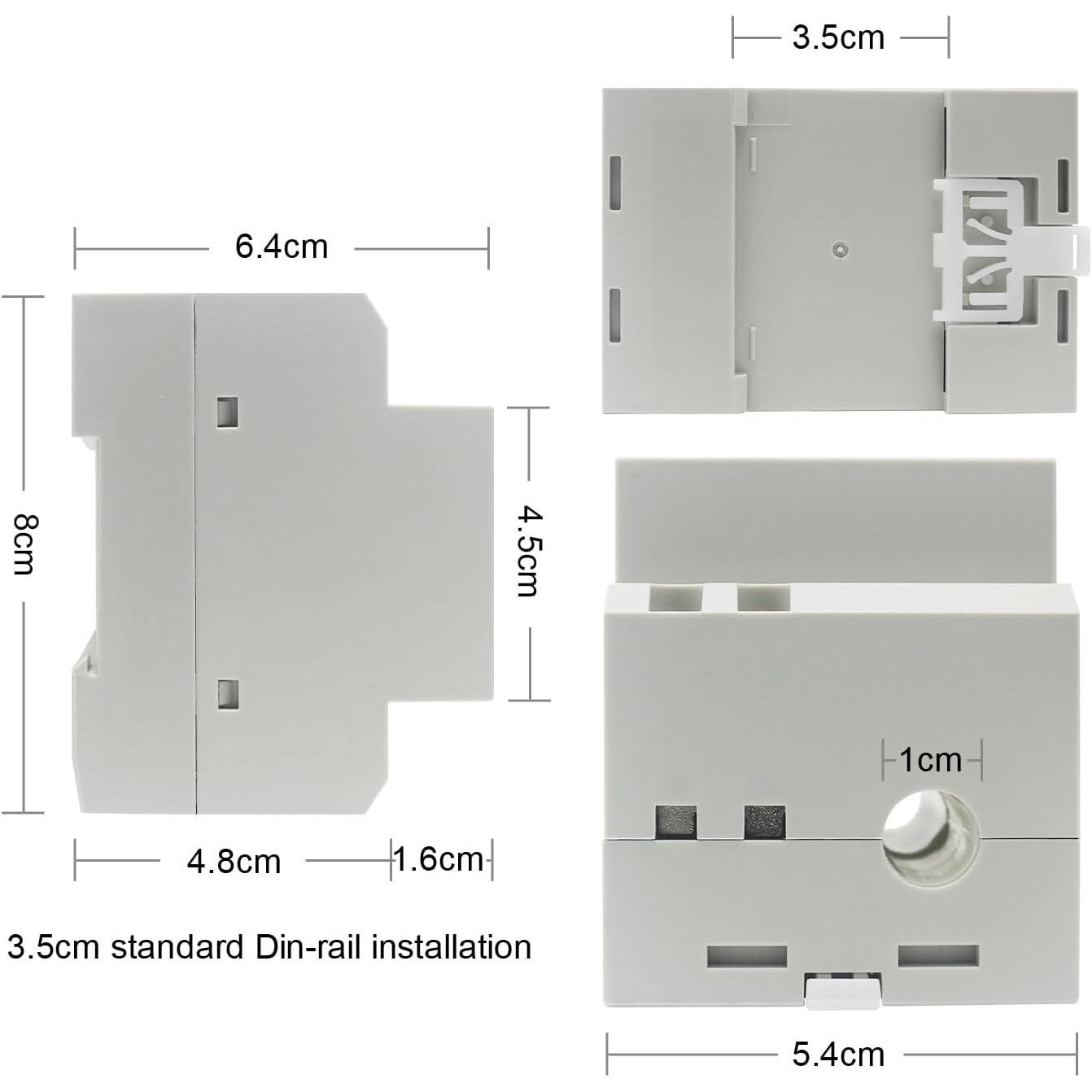

• Platz auf der Hutschiene: Der Hersteller nennt keine Anzahl Teilungseinheiten, sondern nur das Gehäusemass 5,4 x 6,4 x 8 cm. Die 5,4 cm Frontbreite entsprechen dem Platz von rund drei Leitungsschutzschaltern; planen Sie den Einbau nach diesem Mass.
• Messung über den eingebauten Wandler: Der Laststrom läuft nicht über Klemmen, sondern durch eine Öffnung von 10 mm Durchmesser im Gehäuse. Das Kabel muss also durchgeführt, aber nicht getrennt werden. Die Klemmen 1 und 2 versorgen nur das Messgerät selbst.
• Einbau im Verteiler: Der Zähler wird fest in die Unterverteilung geklemmt. Das ist Arbeit für eine Elektrofachperson. Ein Netzstecker gehört nicht zum Lieferumfang, die Schweizer Steckernorm ist bei diesem Gerät deshalb kein Thema.
• Was der Hersteller nicht angibt: Zum zulässigen Anschlussquerschnitt der Versorgungsklemmen und zur Genauigkeitsklasse macht KETOTEK keine Angaben. Eine Eichung oder eine Prüfung nach der Messgeräterichtlinie weist der Hersteller für dieses Gerät nicht aus.
