Mastfuyi FY869B Netzwerk-Kabeltester mit Leitungssucher, RJ45/RJ11, 60 V

Kombigerät aus Leitungssucher und Belegungsprüfer für RJ45- und RJ11-Leitungen, das nach Herstellerangabe auch an eingeschalteten PoE-Leitungen arbeitet.

Der FY869B deckt die Arbeiten ab, die bei einer Störung im Netz zuerst anstehen: die richtige Leitung im Bündel finden, die Adernbelegung Ader für Ader prüfen und den Durchgang messen.

Ein Zertifizierungs- oder Längenmessgerät ist er nicht: eine Kategoriemessung und eine Längenanzeige gehören nicht zum Funktionsumfang.

Produktinformation im Detail

Originalbeschreibung des Herstellers

Angaben von Mastfuyi zum Originalartikel:

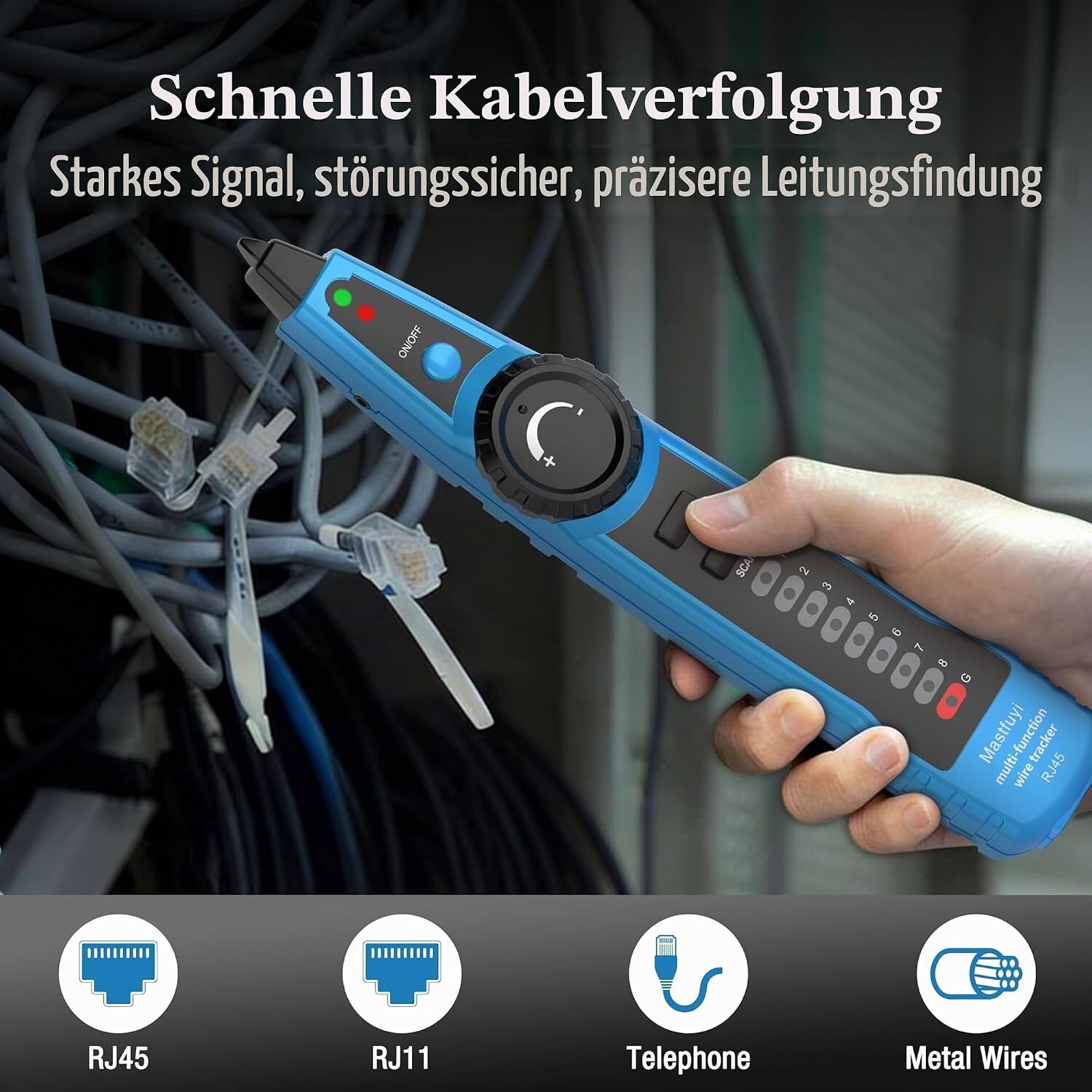

Multifunktionales Kabelverfolgen: Der Mastfuyi-Kabelsucher kann Zielkabel in einem Bündel schnell identifizieren und verfolgen, ohne die Isolierung zu beschädigen – besonders geeignet zum Auffinden von RJ11- und RJ45-Kabeln. Mit dem mitgelieferten Krokodilklemme-Adapter kann der Stromkreissucher auch andere Metallkabel wie Stromleitungen und Lautsprecherkabel verfolgen. Hinweis: Schalten Sie immer den Strom ab, bevor Sie Metallkabel verfolgen, um eine Beschädigung des Geräts zu vermeiden

Schnelles und genaues Testen der Netzwerk-Kabelreihenfolge: Der Netzwerktester unterstützt die POE-Live-Kabelverfolgung, verfügt über eine Spannungsfestigkeit von 60 V zum Schutz vor Durchbrennen und kann Kabelreihenfolgen direkt kalibrieren. Er verwendet digitale Signaltechnologie, um das Problem der Identifikation abgeschirmter Kabel zu lösen (die G-Taste ist die Testanzeige für abgeschirmte Kabel). Er kann die benötigten Kabel schnell unter Teppichen, in dekorativen Wänden, an Decken und in anderen Kabelbündeln lokalisieren

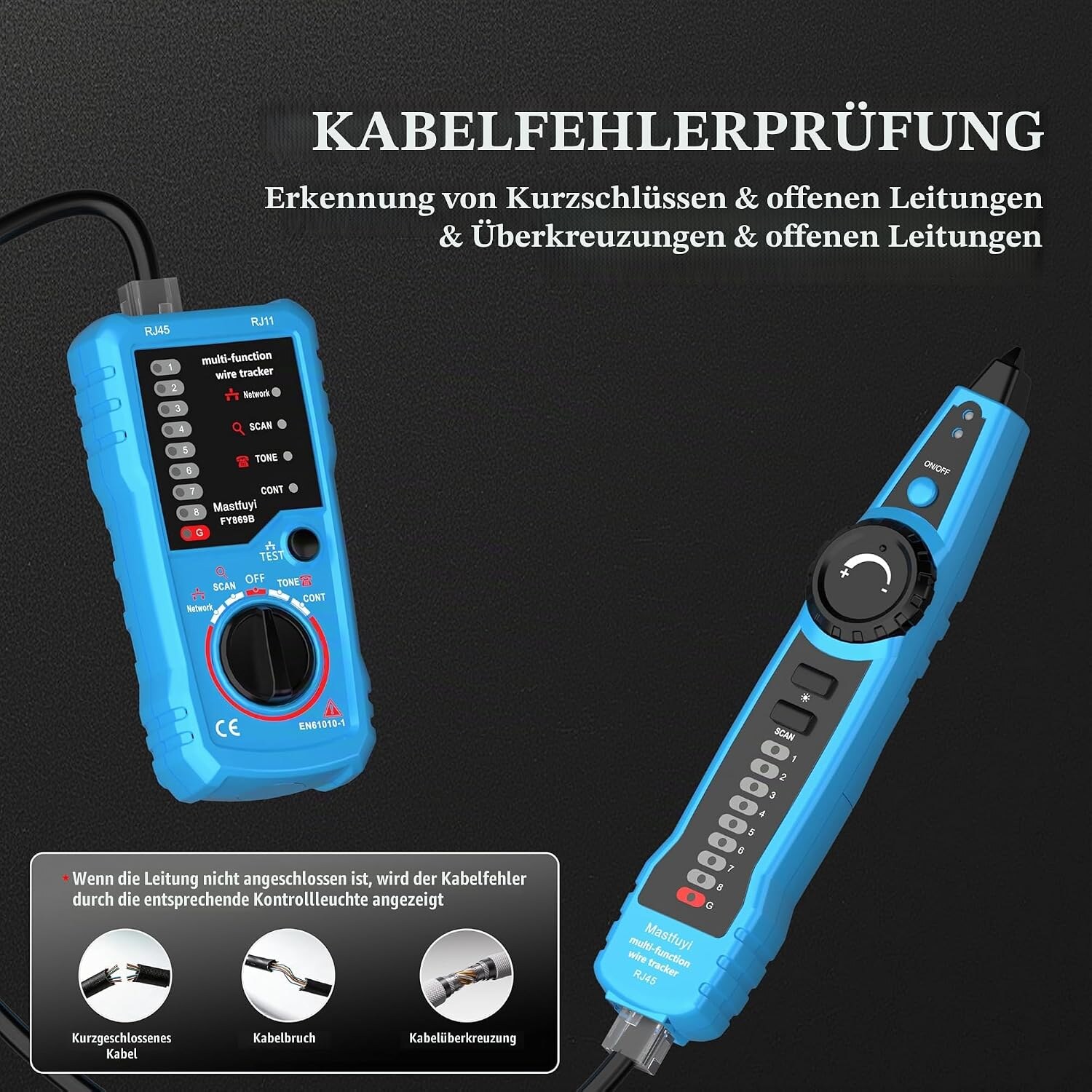

Fehlererkennung von Leitungen: Verwenden Sie den Sender und Empfänger für die Pin-für-Pin-Zuordnung, um den physischen Zustand von Netzwerkkabeln zu überprüfen. Der Leitungsunterbrechungsfinder kann offene Schaltkreise, Kurzschlüsse, Verdrahtungsfehler und umgekehrte Polarität erkennen. LED-Anzeigen zeigen die Verdrahtungsreihenfolge deutlich an und unterstützen Tests über lange Distanzen von bis zu 30 Metern

Telefonleitungsprüfung und Durchgangstest: Testen Sie unabhängig den Status von Telefonleitungen – mit nur dem Sender können Sie den Leerlauf-/Klingel-/Besetztzustand erkennen und bestimmen, welche Leitung TIP (Mikrofonseite) oder RING (Ringseite) ist. Der Kabelsucher verfügt außerdem über einen Durchgangstest, um die Kabelintegrität, Leitungspegel und Polarität zu prüfen und eine präzise Diagnose für Telekommunikations- und Niederspannungsanwendungen zu ermöglichen

Breite Anwendung: Dieses multifunktionale Werkzeug zur Erkennung von Kabelunterbrechungen eignet sich für Telekommunikationsingenieure, Netzwerktechniker und IT-Fachleute zur Fehlerbehebung und Wartung von strukturierten Verkabelungssystemen

Technische Daten des Herstellers

Gut zu wissen

• Preis und Lieferung: CHF 50.- inklusive 8,1 % MwSt. Lieferung in 5 bis 8 Arbeitstagen, fertig verzollt.
• Garantie: 24 Monate. Abwicklung über uns in Winterthur.

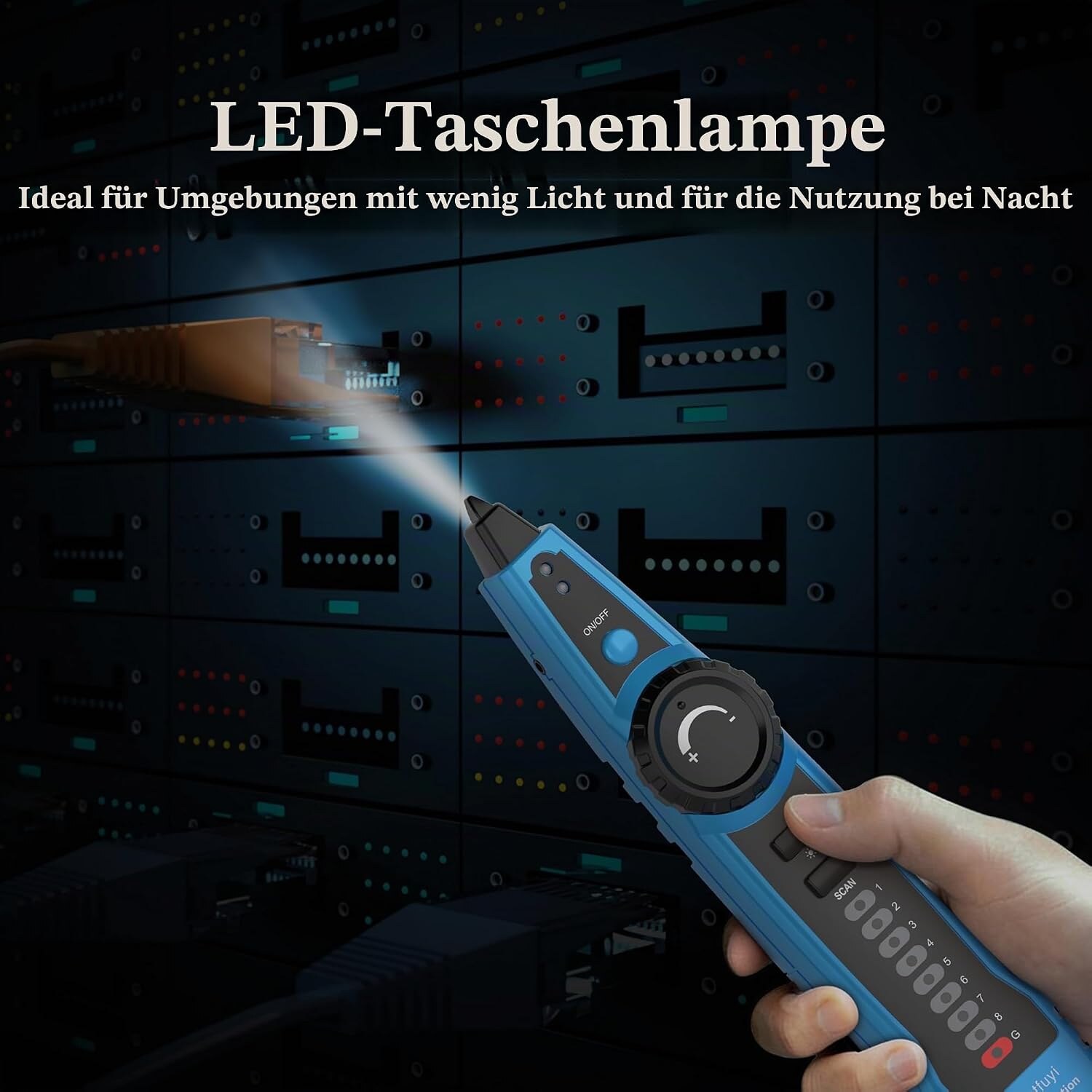

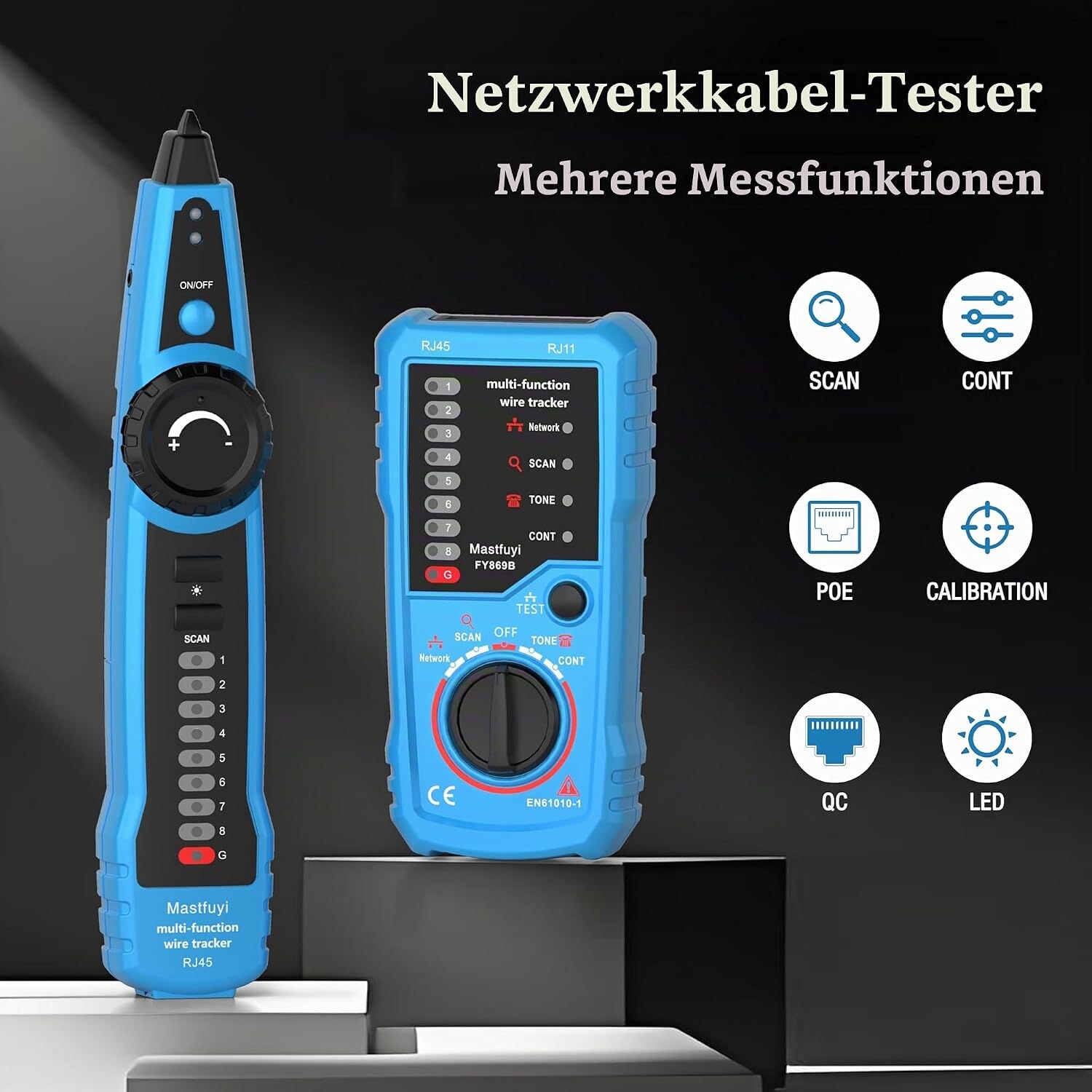

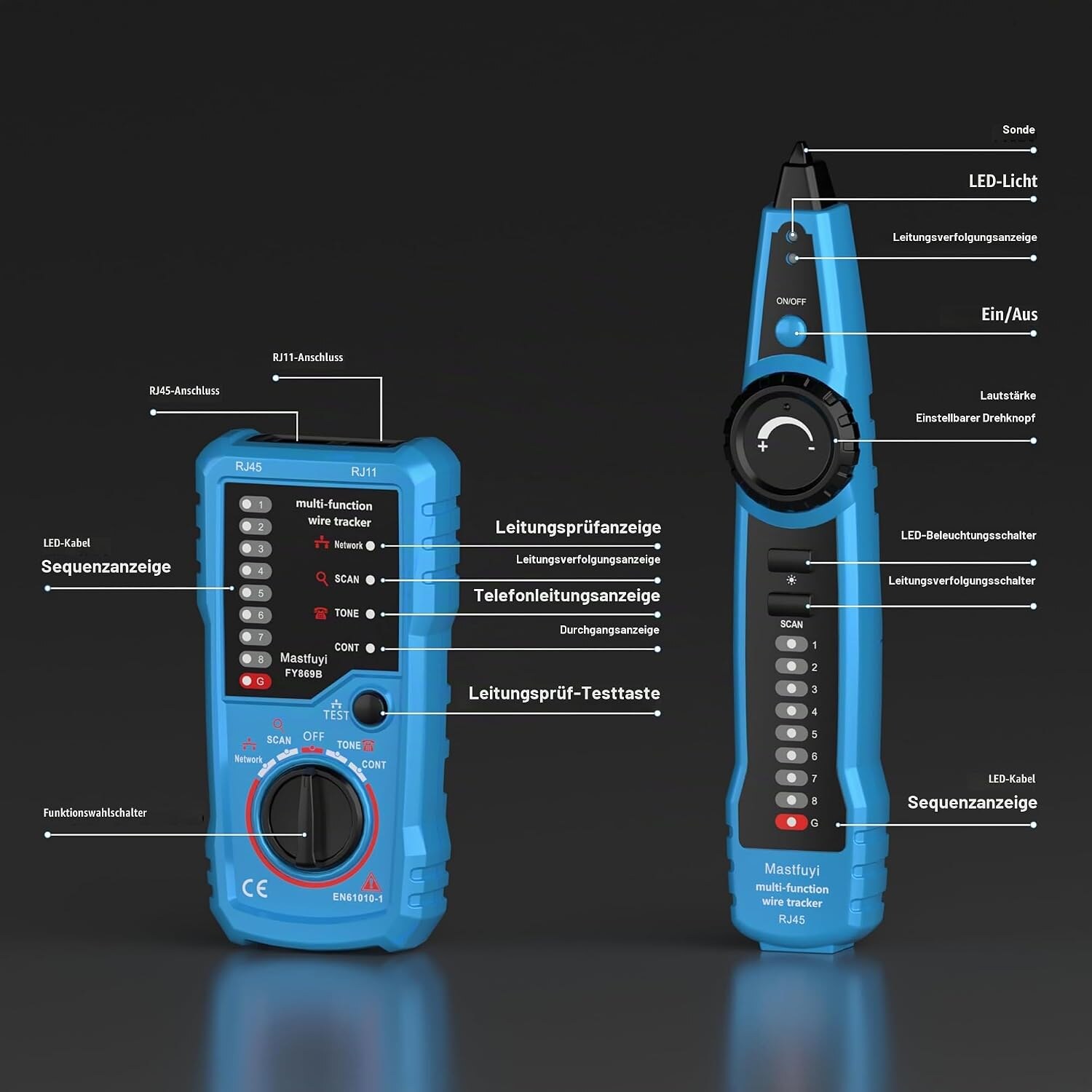

• Was das Gerät leistet: Leitungssuche im Bündel, Belegungsprüfung Pin für Pin, Durchgangsprüfung und Telefonleitungsprüfung. An der Sonde sitzt eine LED-Leuchte mit eigenem Schalter, Lautstärke und Empfindlichkeit stellen Sie am Drehknopf ein. Eine Zertifizierung der Verkabelung oder eine Längenmessung gehören nicht dazu.

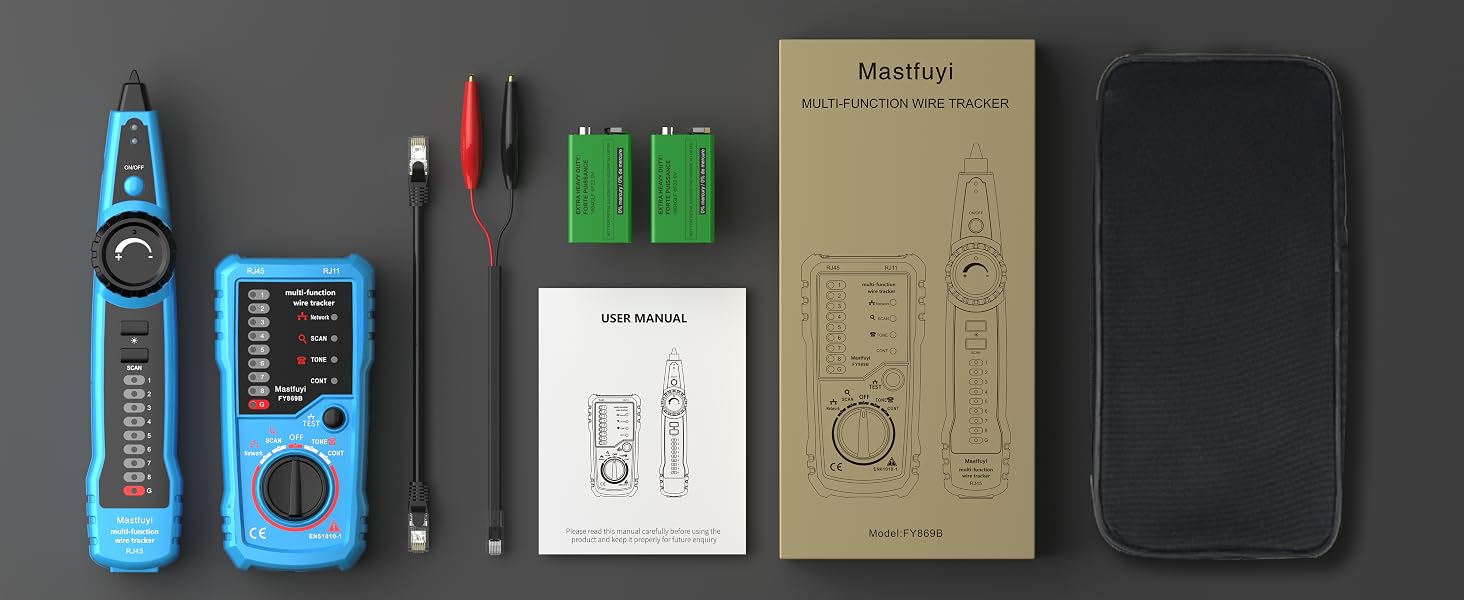

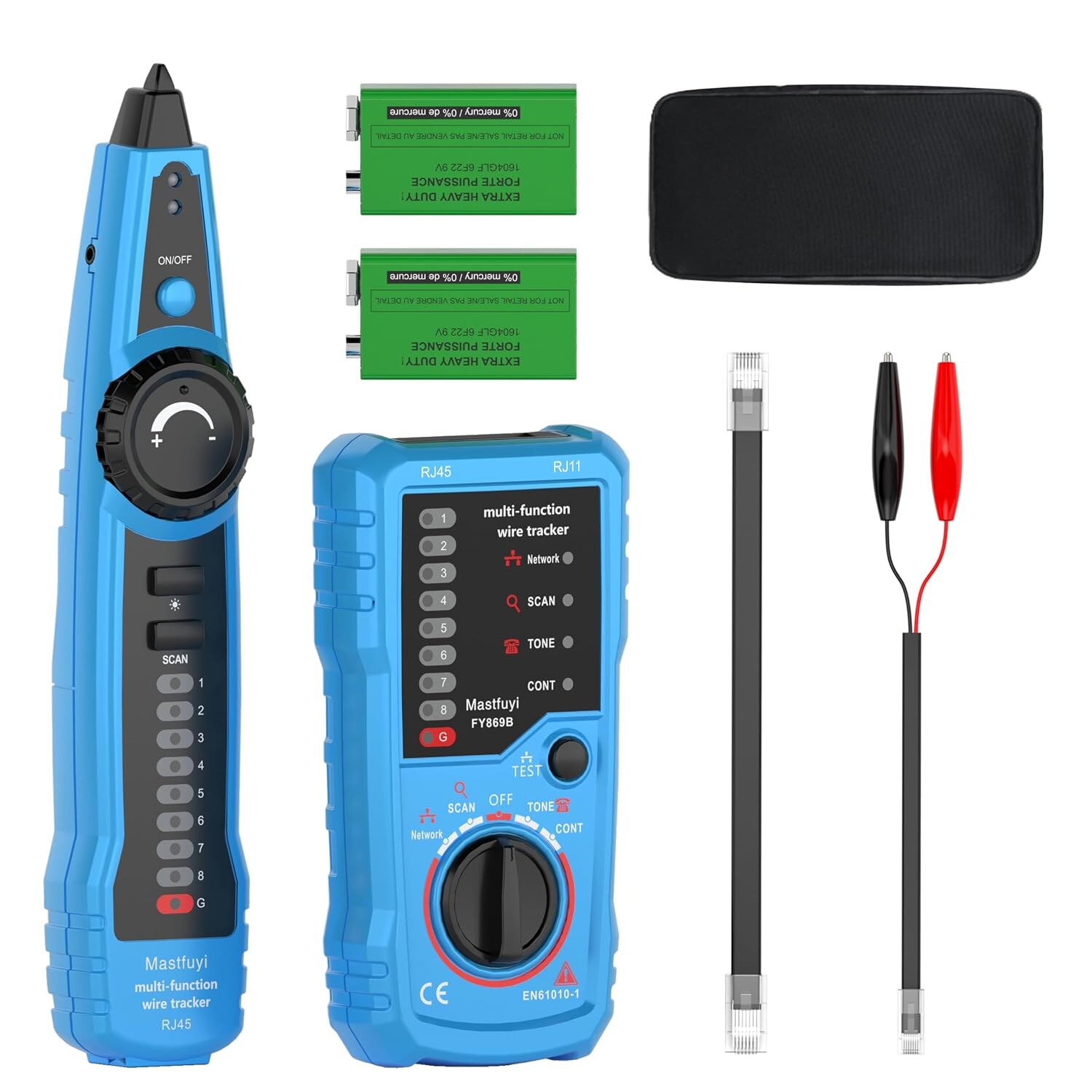

• Batterien: Sender und Empfänger laufen je auf einer 9-V-Blockbatterie. Die Lieferumfangsfotos des Herstellers zeigen zwei 9-V-Blocks, die Packungsliste führt sie nicht auf. Legen Sie im Zweifel zwei Batterien bereit. Ein Netzteil hat das Gerät nicht, ein Steckeradapter ist damit kein Thema.

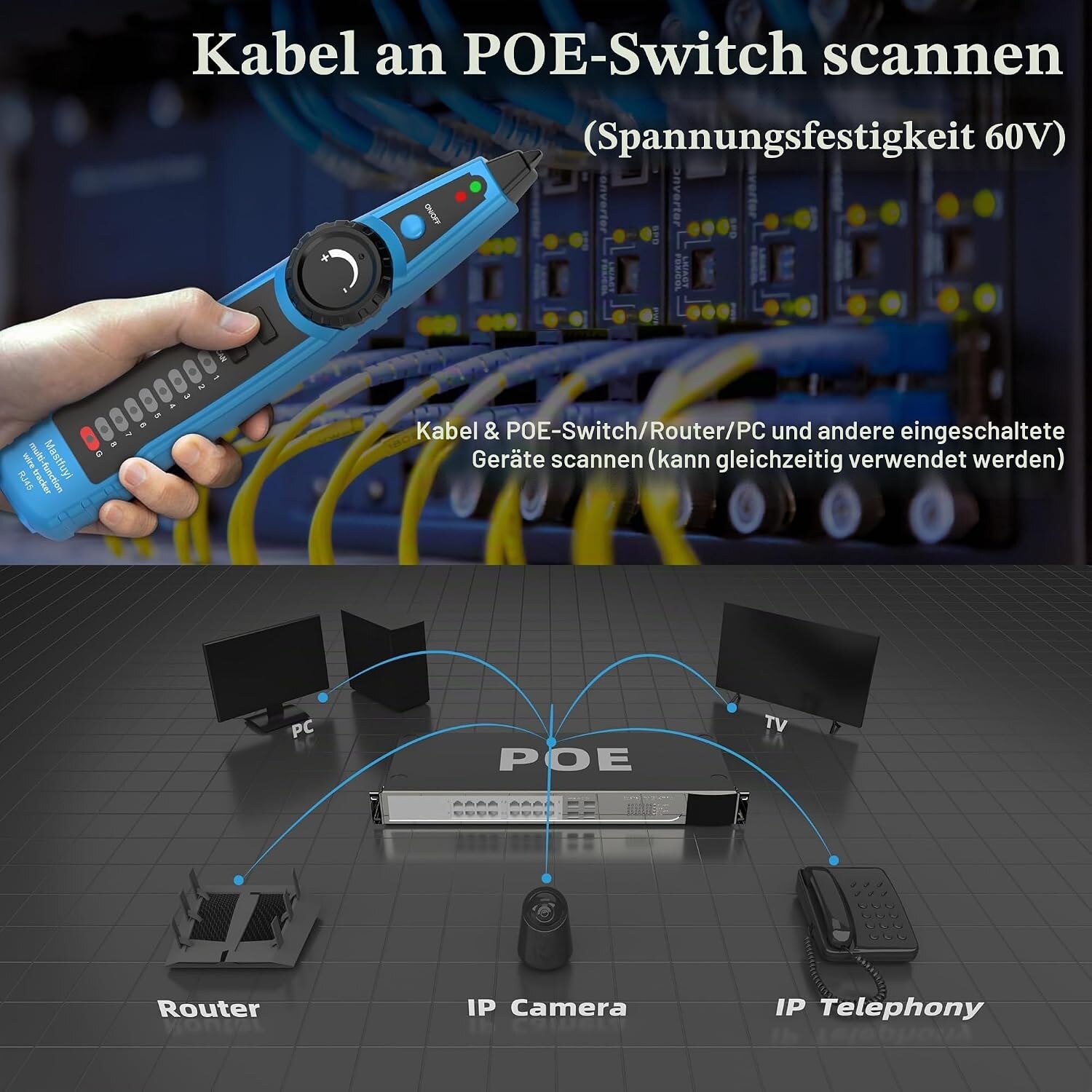

• Bevor Sie fremde Leitungen verfolgen: Der Hersteller weist ausdrücklich darauf hin, den Strom abzuschalten, bevor Sie Metallleitungen wie Stromkabel verfolgen. Für die Suche an eingeschalteten PoE-Leitungen ist das Gerät dagegen vorgesehen und mit 60 V Spannungsfestigkeit angegeben.
• Geschirmte Leitungen: Für abgeschirmte Kabel nennt der Hersteller eine eigene Testanzeige über die G-Taste.
• Reichweite: Für die Belegungsprüfung mit Sender und Empfänger gibt der Hersteller Distanzen bis 30 Meter an.
