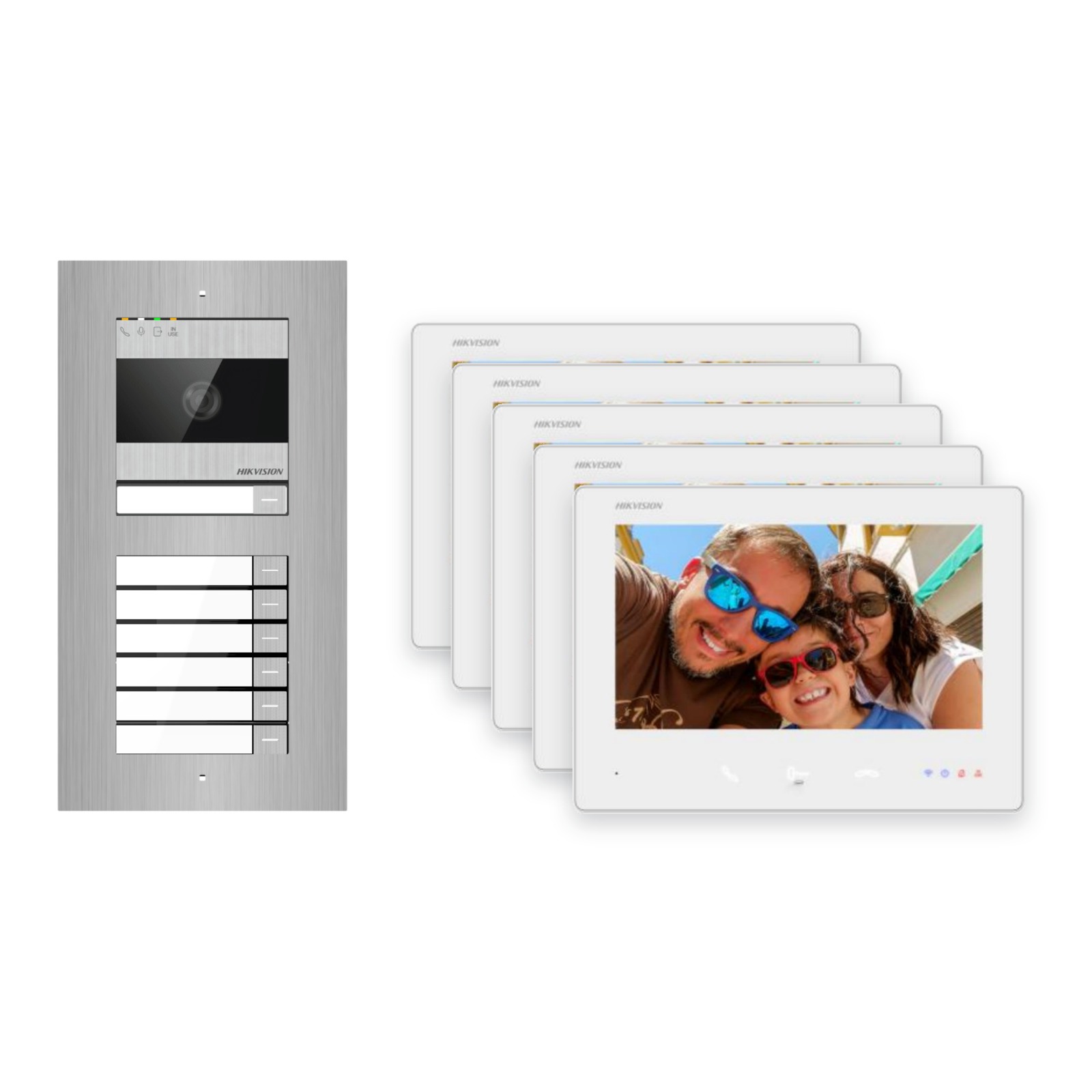

Hikvision 2-Draht-Bus Video-Türsprechanlage 5-Familienhaus – Komplett-Set Edelstahl, Unterputz
- Nutzt die bestehende zweiadrige Klingelleitung – meist ist keine neue Verkabelung nötig
- Kamera 2 MP, 133° Weitwinkel, WDR und Infrarot-Nachtsicht
- Zutritt per Ruftasten
- 5 Innenstationen mit je 7 Zoll und Hik-Connect App, ohne Abogebühren
- Erweiterbar bis 22 Innenstationen pro Netzteil
- Komplett inklusive Verteiler und 48-V-Netzteil
Ursprünglicher Preis war: CHF1660.00CHF1128.00Aktueller Preis ist: CHF1128.00.
1 Stück an Lager
1 Stück an Lager
Jetzt zusätzlich sparen und profitieren?
Geben Sie den Rabattcode im Warenkorb ein und sichern Sie sich 5 % Rabatt auf Ihren gesamten Einkauf.
Rabattcode:
Smart25
Lieferung mit der Schweizerischen Post
Einfacher Prozess
Einfacher Garantieprozess
Kreditkarten, PayPal, TWINT, PostFinance, Kauf auf Rechnung
Showroom in Winterthur
Geräte live ansehen, sich persönlich beraten lassen und Bestellungen kostenlos abholen. Ohne Termin — kommen Sie während der Öffnungszeiten einfach vorbei.
Industriestrasse 40, 8404 Winterthur
Mo – Fr 09:00 – 18:00 Uhr·Sa 09:00 – 15:00 Uhr
Profitieren Sie von unserem Fachwissen
Ihr persönlicher Ansprechpartner berät Sie kostenlos und unverbindlich.

2-Draht-BUS Komplett-Set
Sie sehen, wer vor der Tür steht
Es klingelt, und auf dem Bildschirm sehen Sie sofort, wer draussen steht: der Paketbote, die Nachbarin oder die Kinder, die den Schlüssel vergessen haben. Sie sprechen mit ihnen und öffnen die Tür mit einem Fingertipp.
Dieses Komplett-Set ersetzt eine bestehende Klingelanlage – in den meisten Fällen ohne neue Leitungen. Die zwei Adern, die bereits zur Haustür führen, übertragen Video in Full HD, Sprache und Strom – gleichzeitig. Ins Internet kommt die Anlage über das WLAN der Innenstation.
Die Türstation kombiniert Kamera und Klingelmodul in einem 2-Modul-Unterputzrahmen aus Edelstahl. Besucher rufen über die beschrifteten Ruftasten die gewünschte Partei. Zum Set gehören 5 Innenstationen; Besucher werden dort und wahlweise auf dem Smartphone angezeigt. Die Anlage lässt sich später erweitern, ohne zusätzliche Leitungen zum Verteiler.
Auch unterwegs an der Tür
Klingelt es, während Sie bei der Arbeit oder in den Ferien sind, kommt der Anruf auf Ihr Smartphone. Sie sehen, wer vor der Tür steht, sprechen mit ihm und öffnen bei Bedarf die Tür, zum Beispiel für eine Paketlieferung. Die Hik-Connect App ist kostenlos und läuft ohne Abo.
Auf einen Blick
Kamera 2 MP, 133° Weitwinkel
5 Innenstationen, je 7 Zoll
Zutritt per Ruftasten
Hik-Connect App, ohne Abo
Erweiterbar bis 22 Innenstationen


Die Türstation
Kamera und Bildqualität
Die Kamera nimmt mit 2 Megapixeln in Full HD auf und deckt 133 Grad horizontal ab. Personen, die seitlich neben der Tür stehen, sind damit ebenfalls im Bild. Wide Dynamic Range gleicht Gegenlicht aus, sodass Gesichter auch bei tiefstehender Sonne erkennbar bleiben. Bei Dunkelheit schaltet sich die Infrarot-Ausleuchtung zu.
Klingelmodul mit Namensschildern
Das Klingelmodul bietet beschriftbare, beleuchtete Namensschilder für bis zu sechs Ruftasten. Besucher drücken die Taste der gewünschten Partei, der Ruf geht gezielt an die zugehörige Innenstation.
Zwei Türen steuerbar
Die Türstation hat zwei Türöffner-Ausgänge: einen für den Türöffner und ein potenzialfreies Relais. Damit lassen sich Haustür und Gartentor getrennt voneinander schalten – ein bestehender elektrischer Türöffner kann in der Regel weiterverwendet werden.
Gehäuse und Witterungsschutz
Frontabdeckung aus rostfreiem Edelstahl, Montagerahmen aus Luftfahrt-Aluminium. Die Station ist nach IP65 gegen Witterung und nach IK08 gegen mechanische Einwirkung geschützt, der zulässige Temperaturbereich reicht von −40 °C bis +60 °C.
Die Innenstation
Der 7-Zoll-Touchscreen mit 1024 × 600 Pixeln wird im Flur oder in der Küche montiert. Drei Sensortasten decken die häufigsten Vorgänge ab: annehmen, öffnen, auflegen.
Über WLAN verbindet sich die Innenstation mit der Hik-Connect App. Anrufe lassen sich damit auch ausserhalb des Hauses entgegennehmen. Für die Nacht kann die Station stummgeschaltet werden. Mit einer Speicherkarte (TF-Karte) speichert sie Fotos der Besucher. Es fallen keine Abogebühren an.

Lieferumfang
- 1 × Türstation DS-KD7003EY-IME2 (Kameramodul)
- 1 × Klingelmodul DS-KD-KK
- 1 × Edelstahlrahmen DS-KD-ACF2/S (2 Module) inklusive Montagematerial
- 5 × Innenstation DS-KH7300EY-WTE2
- 1 × Verteiler DS-KAD7060EY
- 1 × Netzteil DS-KAW92-4N (48 V)
Zusätzlich erforderlich
Keine weiteren Komponenten. Vorausgesetzt werden eine durchgehende zweiadrige Leitung zur Haustür, ein 230-V-Anschluss für das Netzteil im Elektro- oder Technikraum und WLAN für die App.
- Kamera: 2 MP, 1920 × 1080, 133° horizontal / 82° vertikal, WDR, Infrarot-Nachtsicht
- Türstation: IP65, IK08, −40 °C bis +60 °C, zwei Türöffner-Ausgänge (Impuls und Relais)
- Innenstation: 7 Zoll TFT, 1024 × 600, kapazitiver Touchscreen, WLAN, Hik-Connect
- Rahmen: DS-KD-ACF2/S, 2 Module, Unterputz, Edelstahl
- Verteiler: 6 Kanäle (2 für Türstationen, 4 für Wohnungen), erweiterbar mit Etagenverteilern
- Netzteil: 48 V, 92 W, Hutschienenmontage, lüfterlos
- Übertragung: zwei Adern für Video, Ton und Strom, App-Verbindung über WLAN
Selbst installieren
So bauen Sie das Set selbst ein
Die Sets sind für den Einbau in Eigenregie gemacht. Was wohin kommt, zeigen die Schemas unten und die Anleitung. Bei Fragen helfen Ihnen unsere Techniker am Telefon.
Warum zwei Drähte genügen
In den meisten Gebäuden führt eine zweiadrige Klingelleitung zur Haustür. Die 2-Draht-Technik von Hikvision nutzt genau diese Leitung und überträgt darüber Video, Ton und Strom.
Damit entfallen Wanddurchbrüche, Kabelkanäle und das Verlegen von Netzwerkleitungen. In der Regel ist die Anlage an einem Arbeitstag betriebsbereit.
So wird verkabelt
Verteiler und Netzteil kommen in den Elektro- oder Technikraum. Von dort führt je eine 2-Draht-Leitung zur Türstation und zu jeder Wohnung.
Ein zusätzlicher Bildschirm in derselben Wohnung, etwa im Obergeschoss, wird an der ersten Innenstation weitergeführt (bis 3 pro Wohnung). Im Mehrfamilienhaus verteilt ein Etagenverteiler die Steigleitung auf die Wohnungen eines Stockwerks. Ein Netzteil versorgt bis 22 Innenstationen.
Schritt für Schritt
- Leitung klären: Vom Elektro- oder Technikraum braucht es eine zweiadrige Leitung zur Haustür und eine zu jeder Wohnung. Sind Sie unsicher, klären wir das vor der Bestellung telefonisch mit Ihnen.
- Netzteil und Verteiler setzen: Beide kommen im Elektro- oder Technikraum auf die Hutschiene. Den 230-V-Anschluss des Netzteils muss in der Schweiz eine Elektro-Fachperson ausführen.
- Geräte anschliessen: Alte Klingel und Haustelefone abnehmen, Türstation und Innenstationen an die vorhandenen Drähte anschliessen und montieren. Die zwei Adern an allen Geräten einheitlich anschliessen: dieselbe Farbe immer an dieselbe Klemme.
- In Betrieb nehmen: Innenstation einschalten, ins WLAN einbinden und mit der kostenlosen Hik-Connect App verbinden. Danach klingelt es im Haus und auf dem Smartphone.
Passt dieses Set zu Ihrem Gebäude?
Entscheidend ist, welche Leitung zur Haustür führt.
- Zweiadrige Klingelleitung – dieses Set ist dafür ausgelegt.
- Netzwerkkabel vorhanden – dann sind unsere PoE-Komplettsets die passende Variante.
- Unklar – wir klären das telefonisch in wenigen Minuten mit Ihnen.
Anschlussschemas
Zum Vergrössern auf ein Bild klicken. Die Erklärungen dazu stehen in der Anleitung auf den Seiten 8 bis 13.
Support und Montage
Wenn Sie selbst einbauen, helfen Ihnen unsere Techniker telefonisch weiter – rufen Sie uns jederzeit an. Dieser Support ist im Preis inbegriffen. Auf Wunsch übernehmen wir auch Montage, Anschluss und Inbetriebnahme und weisen Sie in Anlage und App ein. Showroom in Winterthur, Garantieabwicklung und technischer Support aus der Schweiz.
| Brand | Hikvision |
|---|---|
| Klingel | 5 Klingel |
| Tür öffnen mit | Nur Klingel |
| Einbauart | Unterputz |
| Anschluss | 2-Draht |
| Bildauflösung | 2 MP |
| Sichtwinkel : Horizontal (°) | 133° |
| PoE (Power over Ethernet): | Nein |
| Audio | Mikrofon+Lautsprecher |
| Anwendungsbereich | Aussen |
| Übertragungsart | Kabelgebunden |
| Garantie: | 2 Jahre |
| Nachtsichtfunktion | IR mit automatischer Umschaltung |
| Fernzugriff via | App |
| IP-Schutzklasse | IP65 |
| Betriebstemperatur: | -40°C – 55°C |
| Material | Edelstahl |
| Kamera der Türstation | 2-MP-Kamera (1920 × 1080) mit WDR, horizontal 133°, vertikal 82°, IR-Zusatzlicht |
| Türstation | DS-KD7003EY-IME2 |
| Vandalenschutz | IK08 (schlagfestes Gehäuse) |
| Verkabelung | Zwei Adern, vorhandene Klingelleitung nutzbar |
| Innenstationen im Set | 5 × 7 Zoll Touch, 1024 × 600 (DS-KH7300EY-WTE2) |
| Anzahl Innenstationen | 5 |
| Verteiler | DS-KAD7060EY |
| Netzteil | DS-KAW92-4N, 48 V |
| Module an der Türstation | DS-KD-KK 6-fach Klinge |
| Anzahl Bestandteile | 6 |
| Monitor | Weiss |
Installationsanleitung Hikvision 2-Draht-BUS (EY-Serie)
44 Seiten, Deutsch, von Smart-Cam für dieses System überarbeitet.
Inhalt: Anschlussschemas für Einfamilien-, Zweifamilien- und Mehrfamilienhaus, Klemmenpläne von Türstation und Innenstation, Adressen einstellen, Montage der Rahmen, Inbetriebnahme mit der Hik-Connect App, Weboberfläche, Firmware und Fehlersuche.
Dieses Set wird mit dem Unterputzrahmen DS-KD-ACF2/S geliefert. Soll die Station stattdessen auf der Wand sitzen, gibt es den baugleichen Aufputzrahmen DS-KD-ACW2/S. Beide Rahmen kosten gleich viel. Die Einbauart wählen Sie oben direkt aus – der Preis passt sich automatisch an.
Frontblende 124 × 235,97 mm
Nur 4 mm Aufbau · Gesamttiefe in der Wand 13,18 mm
Frontblende 107 × 219 mm
Einbautiefe 32,7 mm · steht 45,88 mm von der Wand ab
Frontabdeckung aus rostfreiem Edelstahl, Materialstärke 4 mm, Montagerahmen aus Luftfahrt-Aluminium. Empfohlene Montagehöhe: Kameralinse 1,50 bis 1,60 m über Boden.
