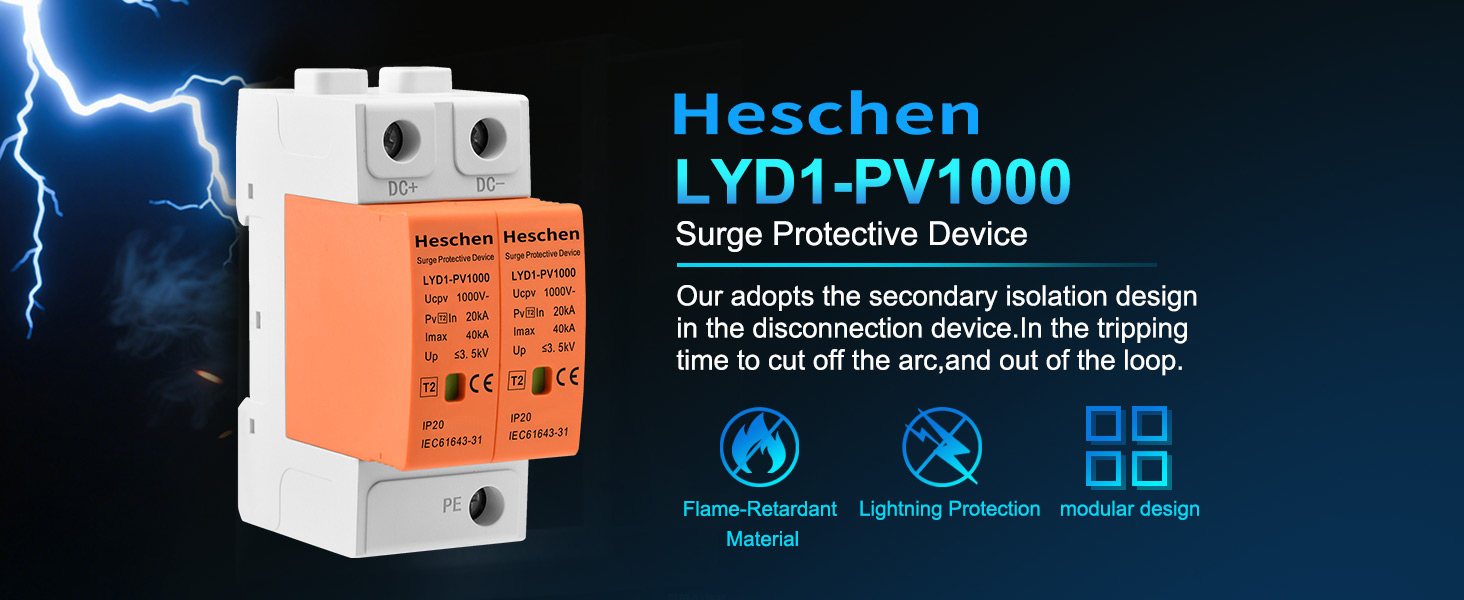

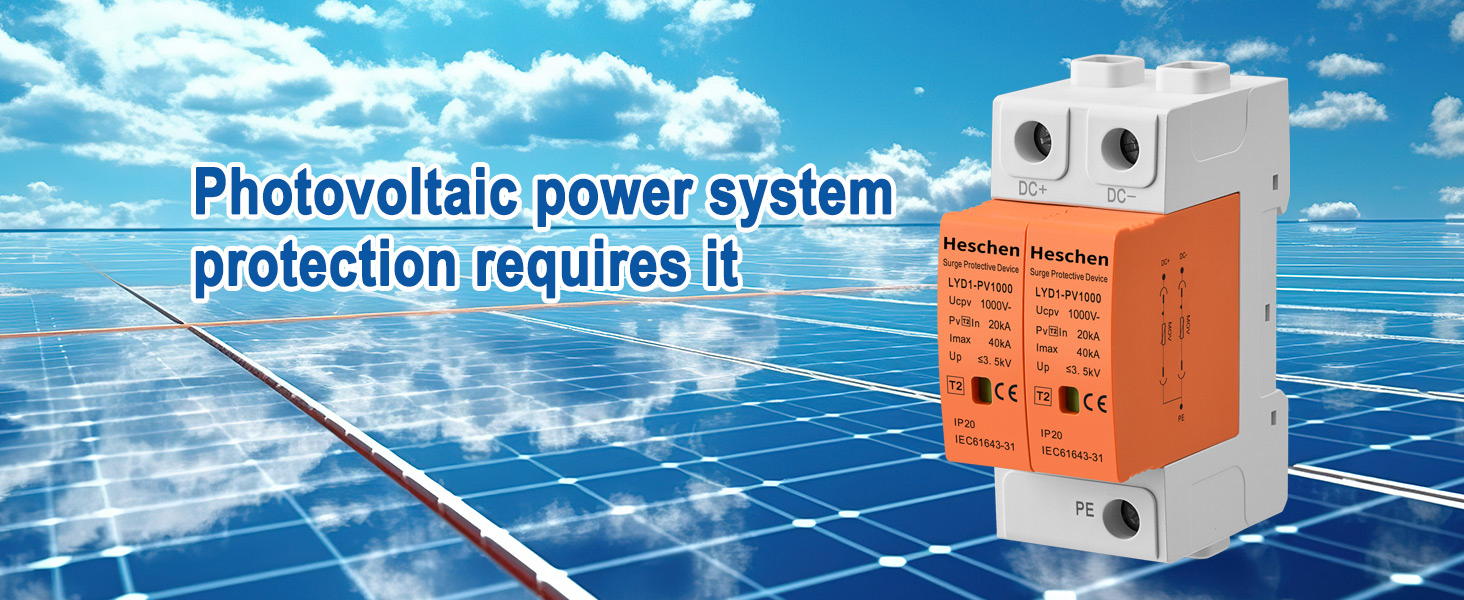

Heschen Überspannungsschutz LYD1-PV1000 Typ 2, 1000 VDC, 2-polig

Überspannungsableiter Typ 2 für DC-Solaranlagen bis 1000 V, mit 40 kA Ableitvermögen auf Hutschiene.

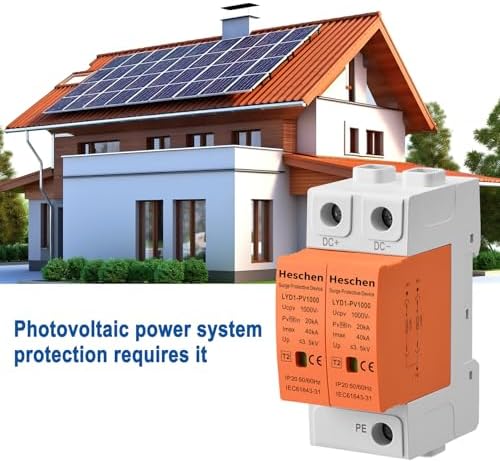

Der Ableiter gehört an den DC-Eingang von Ladereglern oder Wechselrichtern autarker Solaranlagen, um die Elektronik vor Spannungsspitzen aus indirekten Blitzeinwirkungen und Schalthandlungen zu schützen. Er wird einfach auf die 35-mm-Hutschiene im Verteilerkasten geschnappt.

Der LYD1-PV1000 ist ein Typ-2-Ableiter mit 1000 VDC Dauerbetriebsspannung, 40 kA maximalem Entladestrom und einer Reaktionszeit unter 25 ns. Er ist für Solar- und Photovoltaikanlagen gedacht und schützt vor Überspannungen, nicht vor direkten Blitzeinschlägen – dafür ist eine vorgelagerte Typ-1-Stufe erforderlich.

Produktinformation im Detail

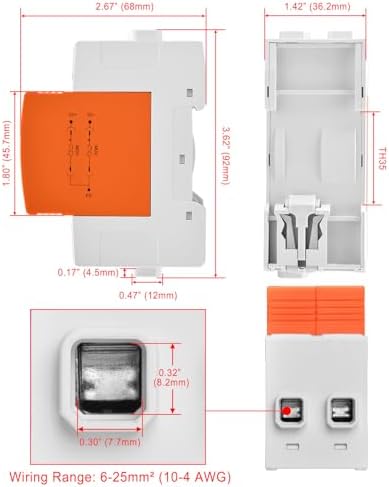

Der Hersteller zeigt in seinen Produktinformationen den Aufbau des Ableiters, die Montage auf der 35-mm-Hutschiene sowie die elektrischen Kenngrössen wie Dauerbetriebsspannung und Entladestrom.

Überspannungsschutzgerät

Das Überspannungsschutzgerät gehört zu den T2 Photovoltaik Dc System Überspannungsschutz, die in der Solaranlage installiert werden kann, die connectior.

Eingebauter Überhitzungs- und Überstromschutzmechanismus.

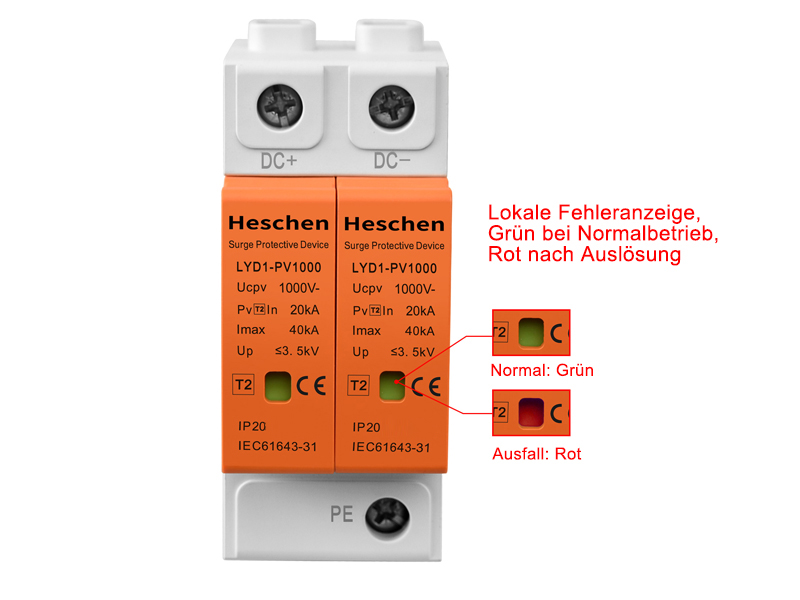

Lokale Fehleranzeige, grün für normalen Betrieb, rot nach Auslösung.

Originalbeschreibung des Herstellers

Angaben von Heschen zum Originalartikel:

Produktangaben des Herstellers

• Max. Dauerbetriebsspannung: 1000VDC(Typ 2)
• Spannungsschutzpegel: 3.5 kV
• Nennbetriebsspannung der Einheit: 1000VDC
• Maximaler Entladestrom: 40kA
• Reaktionszeit: <25 ns, IP 20, 50/60 Hz, Ultraschnelle Reaktionszeit, Dieses Gerät ist mit einem hochpräzisen Metalloxidvaristor (MOV) ausgestattet.

Technische Daten des Herstellers

Gut zu wissen

• Preis und Lieferung: CHF 40.- inklusive 8,1 % MwSt. Lieferung in 5 bis 8 Arbeitstagen, fertig verzollt.
• Garantie: 24 Monate. Abwicklung über uns in Winterthur.

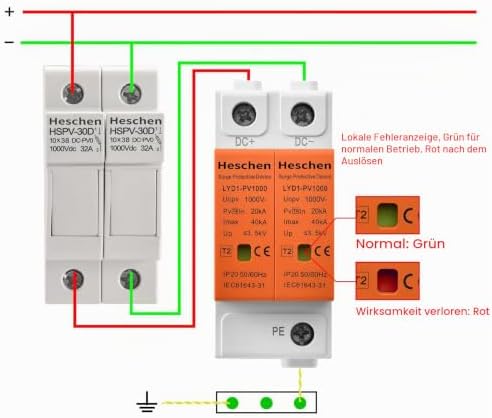

• Einbau: Der Ableiter gehört in den Verteilerkasten auf die 35-mm-Hutschiene, möglichst nahe am zu schützenden Laderegler oder Wechselrichter.
• Erdung: Für die Funktion ist eine saubere Erdung/PA-Verbindung nötig; ohne Anschluss an den Schutzleiter wirkt der Ableiter nicht.
• Grenze: Ein Typ-2-Ableiter schützt vor Überspannungen, nicht vor direkten Blitzeinschlägen; bei exponierten Standorten ist eine Typ-1-Stufe vorgeschaltet.
