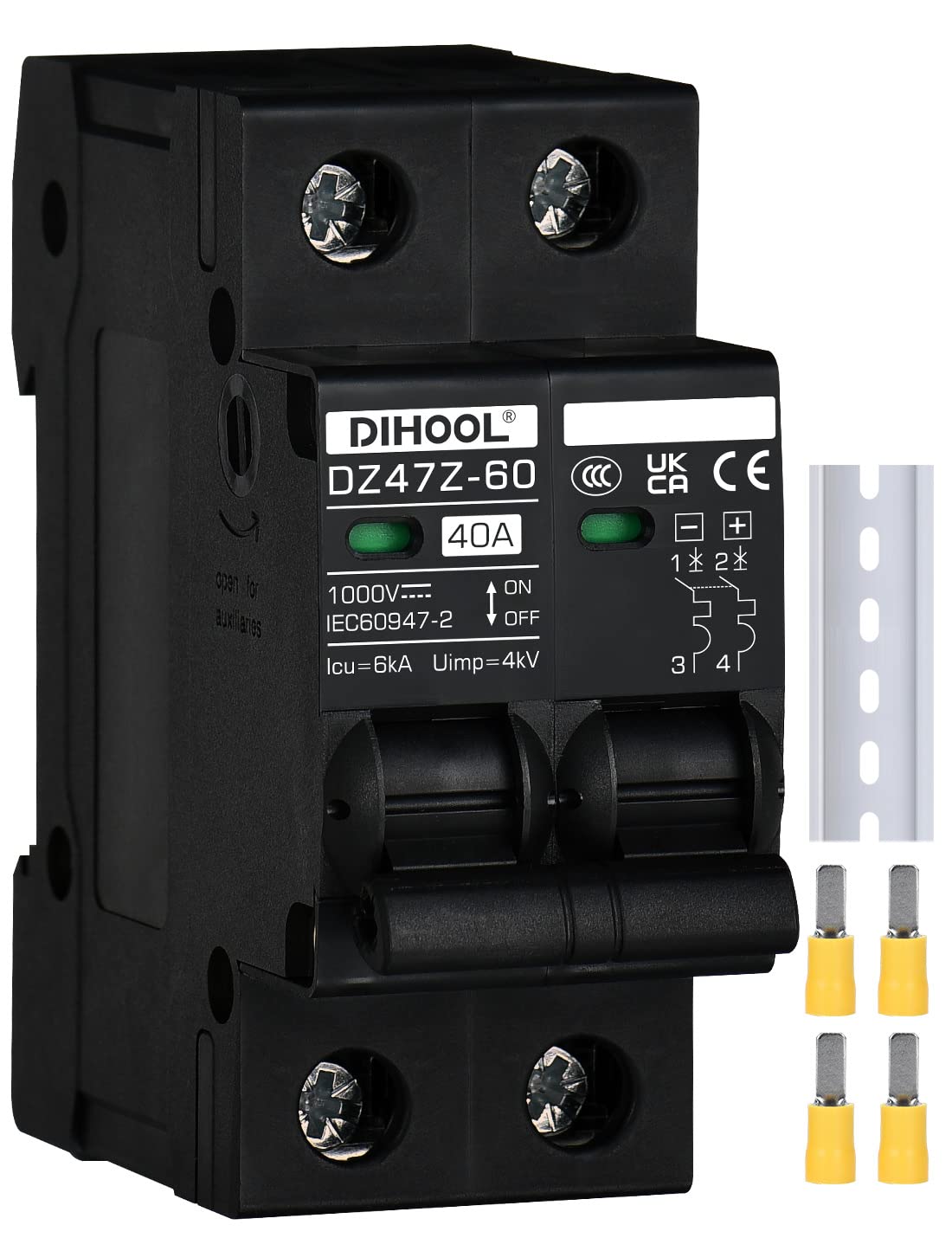

DIHOOL DC-Trennschalter 1000 VDC, 40 A, 2-polig, Hutschiene

2-poliger DC-Trennschalter für Solarstrings bis 1000 V und 40 A zur sicheren Freischaltung.

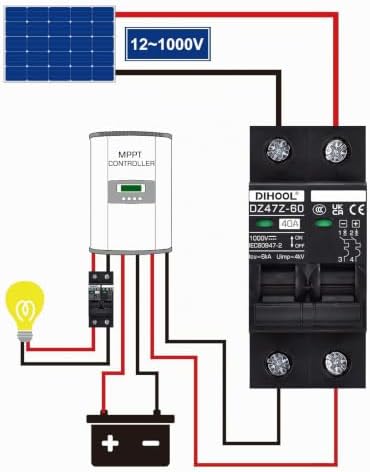

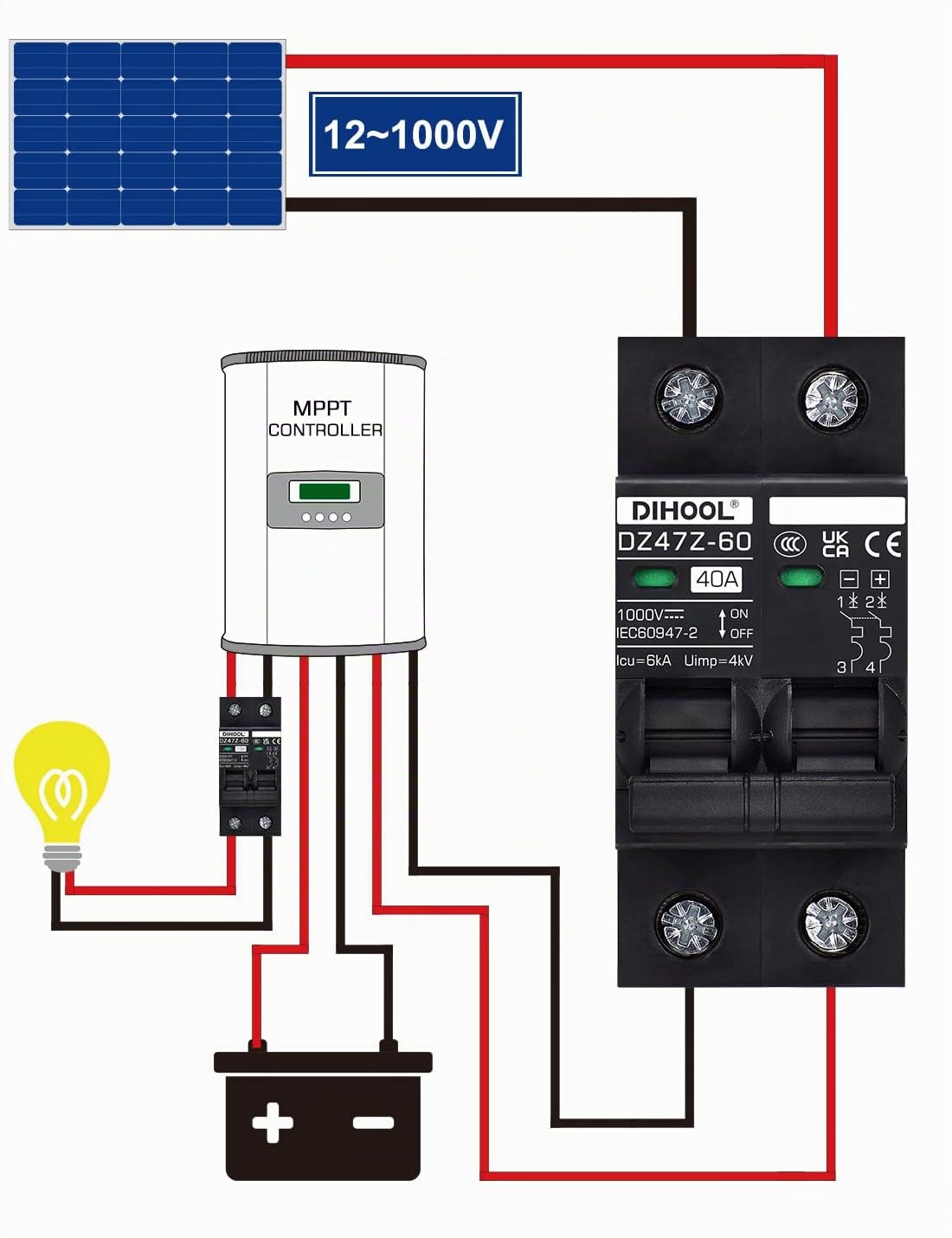

Der Schalter ist für Solaranlagen gedacht, bei denen ein String zum Service oder Umbau sicher vom Laderegler getrennt werden muss – etwa am autarken Kamera- oder Alarmstandort. Er wird auf der 35-mm-Hutschiene im Verteiler montiert und trennt beide Pole des DC-Kreises.

Der Trennschalter ist für 1000 VDC und 40 A Nennstrom ausgelegt und hat ein Schaltvermögen von 4 kA. Er bietet Kurzschluss- und Überlastschutz und lässt sich auch als Ein-Aus-Schalter für DC-Lastkreise nutzen. Die Abmessungen betragen rund 36 x 75 x 80 mm.

Produktinformation im Detail

Der Hersteller zeigt in seinen Produktinformationen den Aufbau des Schalters, die Hutschienenmontage und die Einsatzbereiche in Solar- und Photovoltaikanlagen.

Originalbeschreibung des Herstellers

Angaben von DIHOOL zum Originalartikel:

Produktangaben des Herstellers

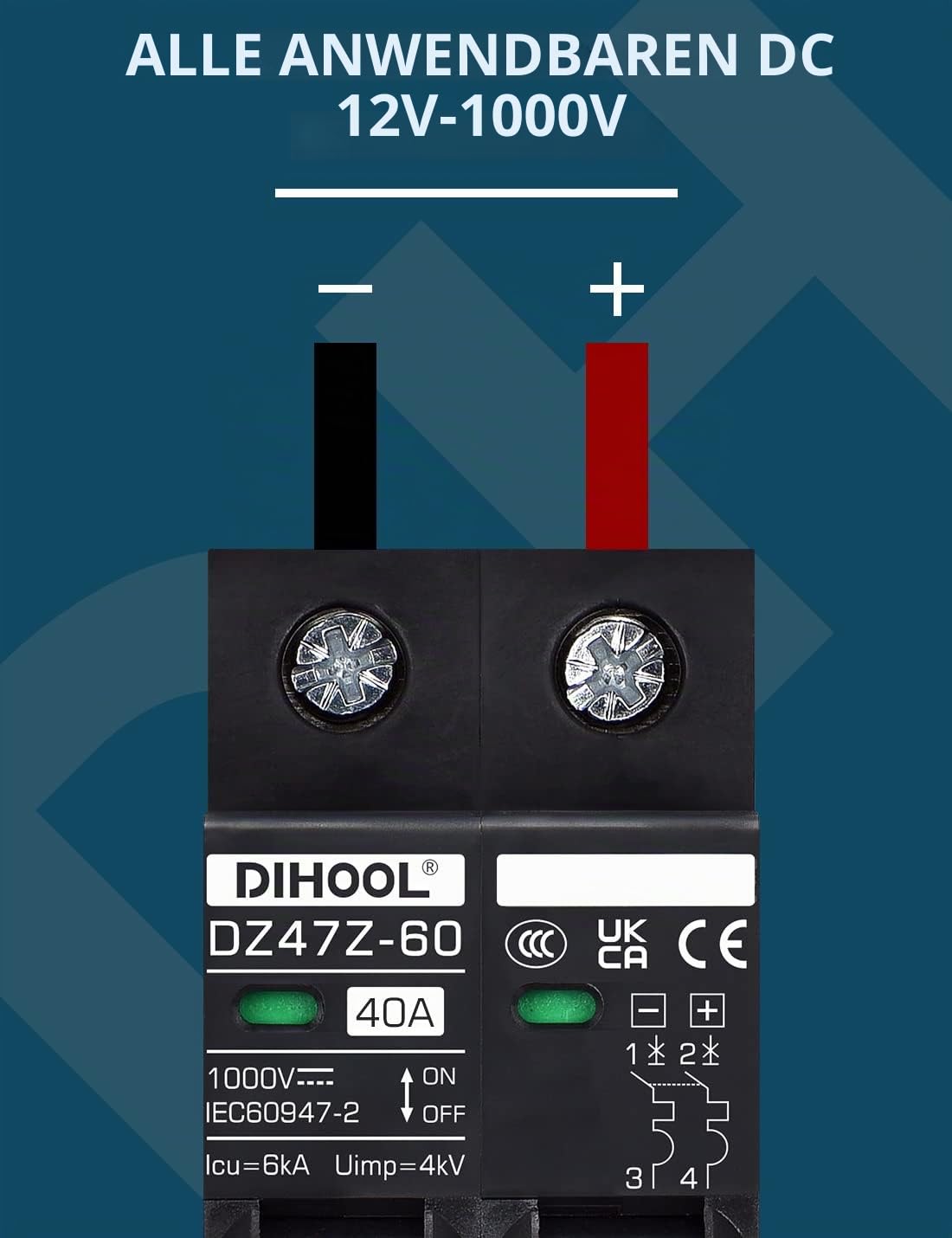

• This DC Leistungsschalter hat Kurzschlussschutz und Überlastschutz, 12V-30V ohne Kurzschlussschutz, 32-1000V mit Kurzschlussschutz. Leistungsschalter können auch als Ein-Aus-Schalter für DC-Lastkreise eingesetzt werden. Geeignet für Gleichstromanlagen wie Solarstromerzeugungsanlagen, Kleinstromerzeugungsanlagen, Kommunikationssysteme und Photovoltaikanlagen. Weit verbreitet in netzgekoppelten Solarmodulsystemen, Wind-Solar-Hybridsystemen und anderen DC-Systemen
• This DC Sicherungsautomat Hochleistungsflammhemmende Schale und Feuerbeständigkeit, hohe Empfindlichkeit, starke Kompatibilität, hohe Stabilität und lange Lebensdauer
• Eines hohen Bruchvermögens:4KA;pole:2 polig;Nennstrom:40a;

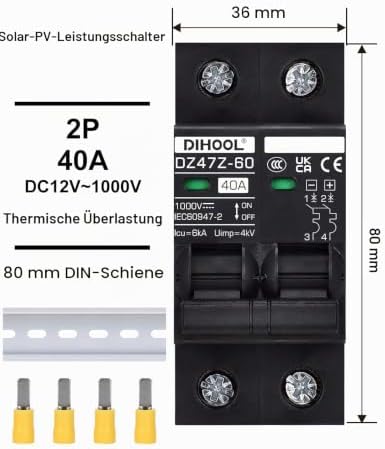

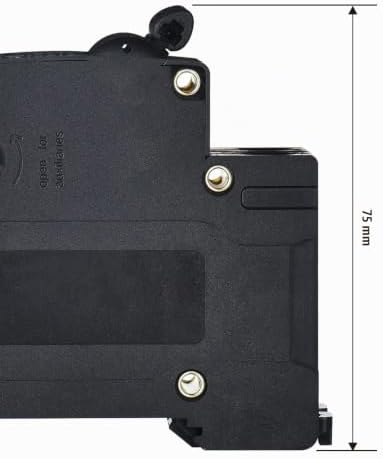

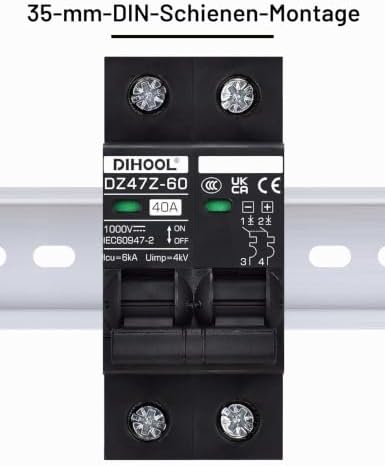

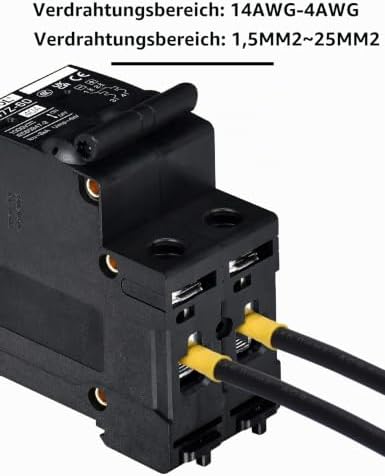

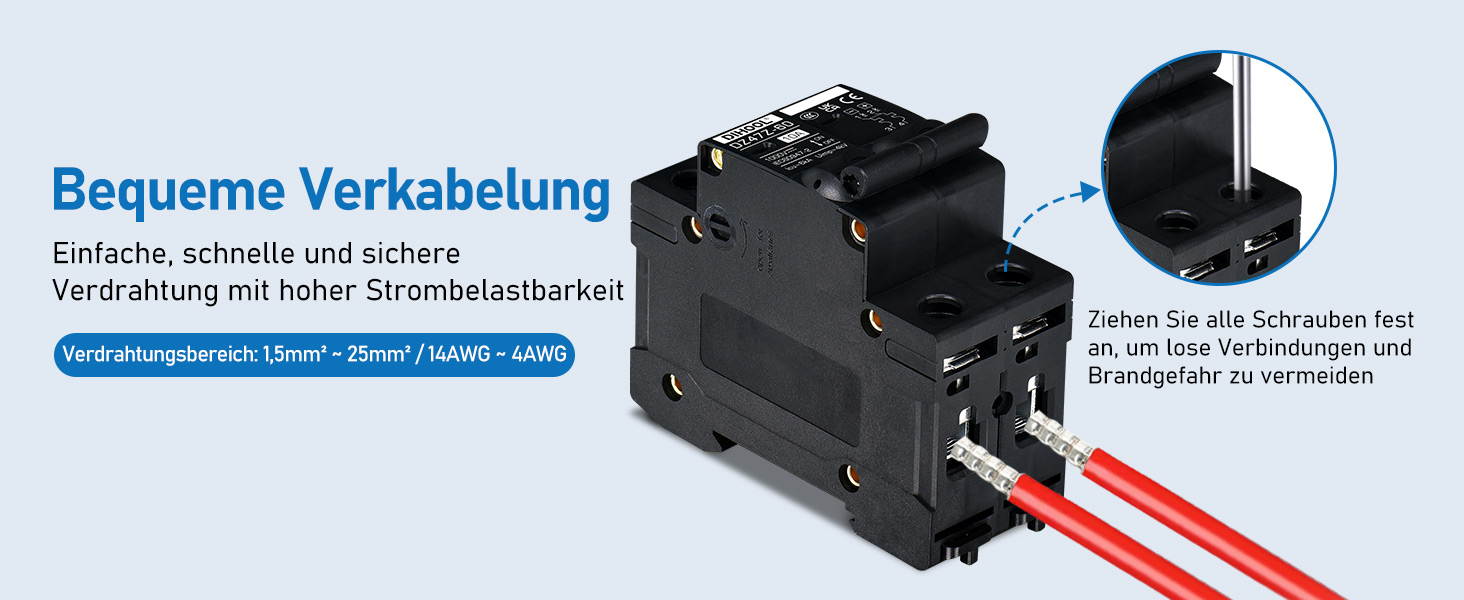

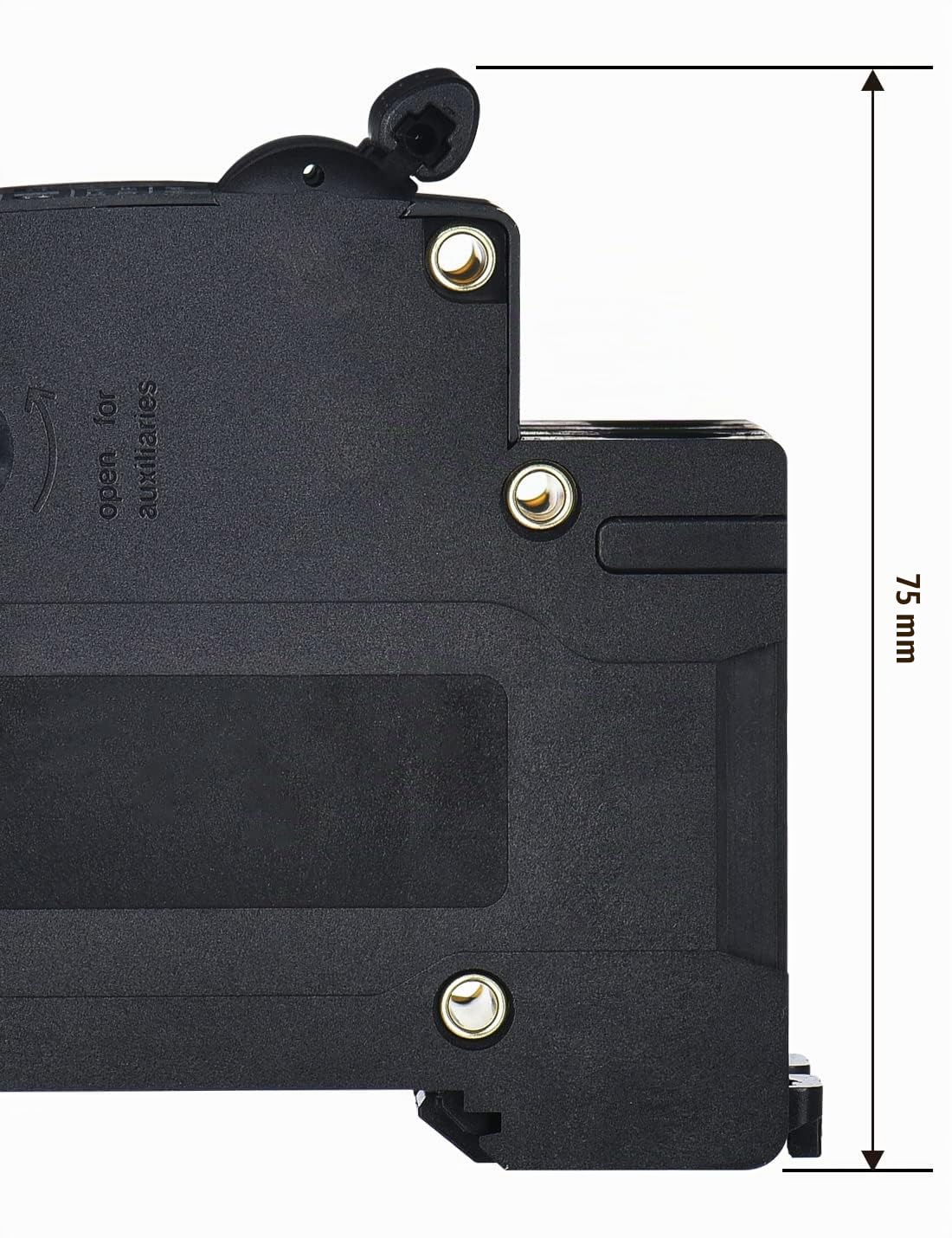

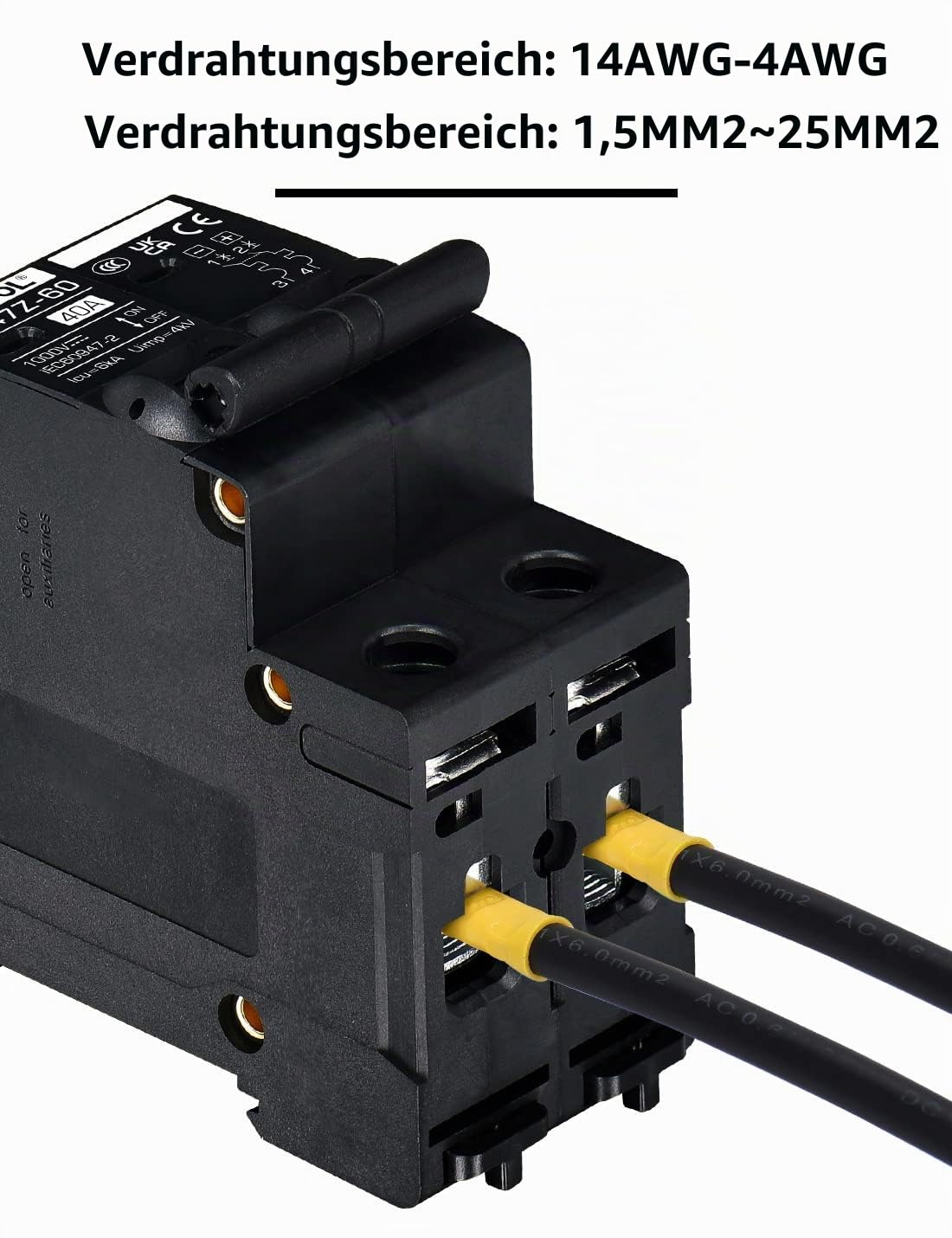

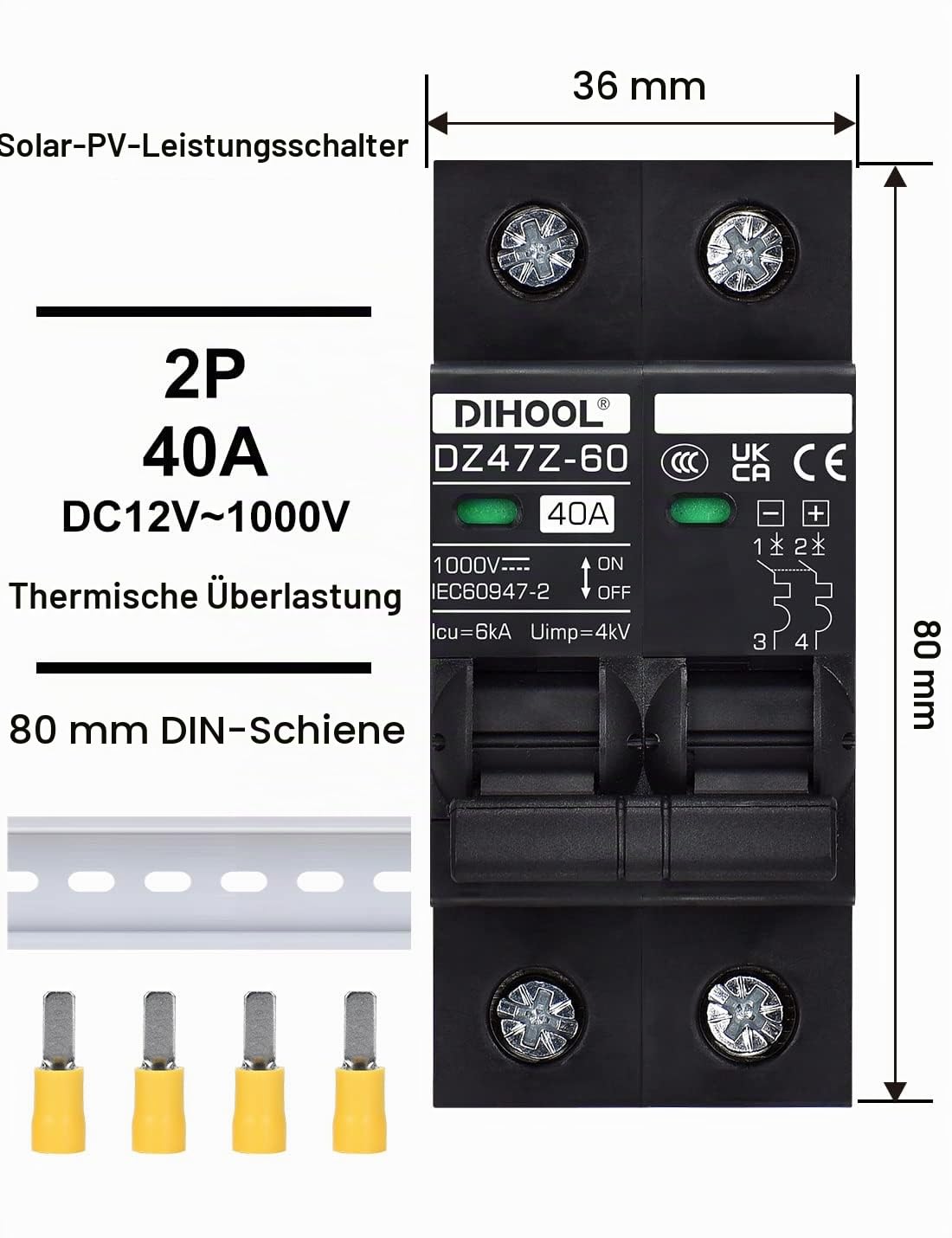

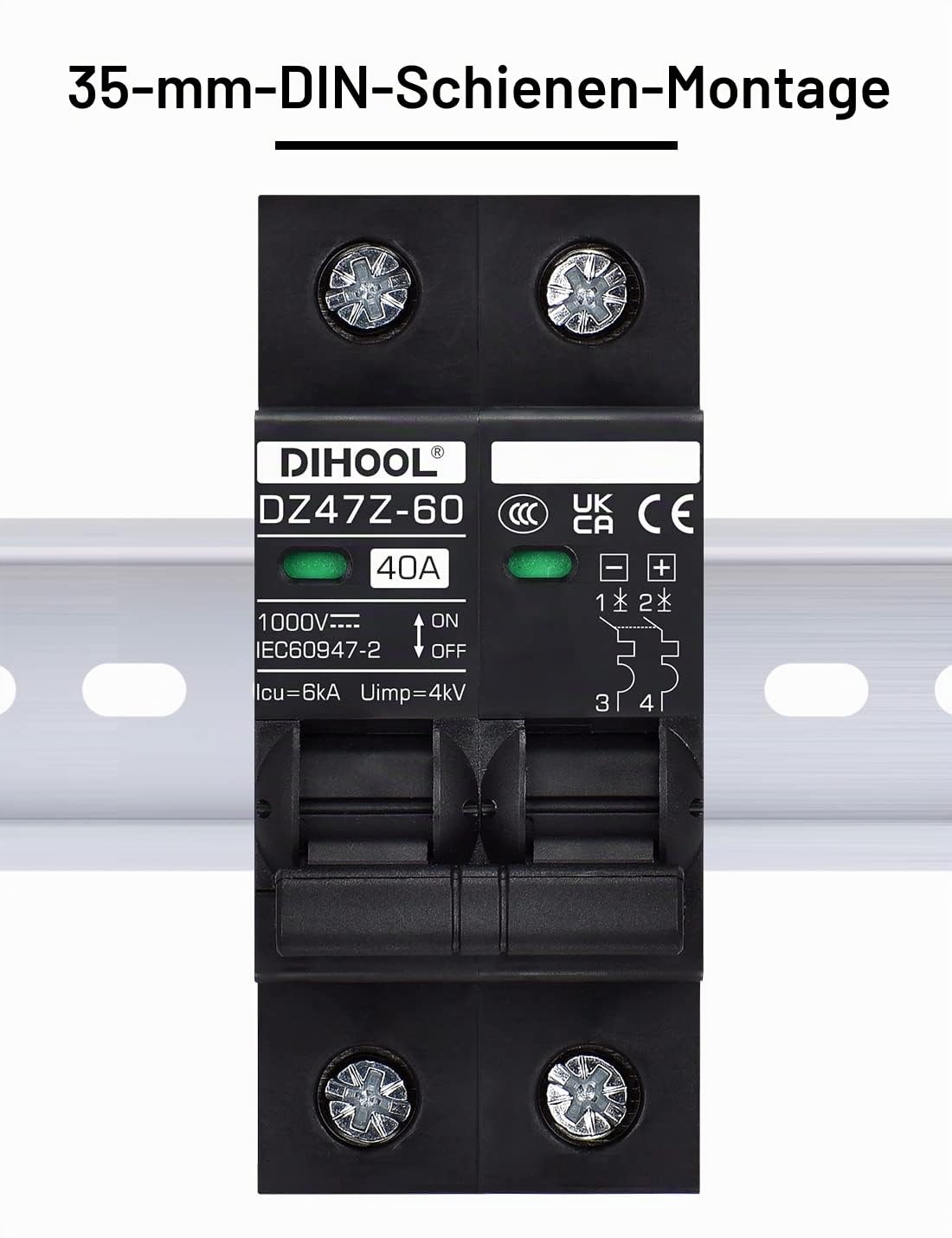

• Größe: 36 mm x 80 mm x 75 mm. INSTALLATION: Kabel mit Schraubklemme, 35 mm DIN-Schienenmontage.
• Das elektromagnetische Auslösesystem kann sofort auslösen, wenn der Stromkreis kurzgeschlossen wird, um die Sicherheit des Stromkreises zu gewährleisten.

Technische Daten des Herstellers

Gut zu wissen

• Preis und Lieferung: CHF 30.- inklusive 8,1 % MwSt. Lieferung in 5 bis 8 Arbeitstagen, fertig verzollt.
• Garantie: 24 Monate. Abwicklung über uns in Winterthur.
• Bemessung: Den Schalter passend zum String-Strom wählen; bei mehreren parallelen Strings je String einen eigenen Trennschalter einsetzen.
• Freischalten: Vor Arbeiten an Modulen oder Kabeln immer über den Trennschalter allpolig freischalten und zusätzlich gegen Wiedereinschalten sichern.
• Montage: Der Schalter gehört in den Verteilerkasten auf die 35-mm-Hutschiene, geschützt vor direkter Bewitterung.
