Dachsparrenhalter Herkules S48-1300 | 130 cm Mast Ø 48 mm, feuerverzinkt, über 1000 Nm, Kabelführung innen

Dachsparrenhalter Herkules S48-1300 – die Kamera über die Dachkante bringen, ohne die Dachhaut zu öffnen

Wenn eine Kamera oder eine Richtfunkstrecke hoch über das Dach muss – Bauernhof, Lagerhalle, Reihenhaus ohne geeignete Fassade –, gibt es genau zwei Wege: ein Loch in die Dachhaut, oder einen Dachsparrenhalter.

Dieser wird zwischen zwei Dachsparren verschraubt, mit stufenlos einstellbarem Abstand von 55 bis 90 cm. Die Dachhaut bleibt unverletzt, es entsteht keine Kältebrücke und keine Stelle, an der es in zehn Jahren tropft. Der Mast steht 130 cm über Dach und hat Ø 48 mm – das Mass, auf das die üblichen Kamera-Mastschellen passen.

Über 1000 Nm Biegemoment sind etwa das Doppelte handelsüblicher Halter. Für eine Kamera von einem Kilogramm ist das masslos überdimensioniert, und genau das ist das Argument: eine Kamera, die im Wind nicht zittert, liefert nachts noch ein brauchbares Bild. Die Kabelführung im Mastrohr nimmt laut einem Anwender sechs Leitungen von 7,2 mm auf, das PoE-Kabel läuft also geschützt und UV-frei ins Dach.

Produktinformation im Detail

Hinweis zu den Herstellerbildern: Ein Markenbanner und eine Vergleichstabelle der ganzen Herkules-Serie haben wir weggelassen – letztere bewirbt andere Baugrössen, die wir nicht führen.

Originalbeschreibung des Herstellers

Angaben des Herstellers zum Originalartikel:

Der beliebte Dachsparrenhalter Herkules trotzt jedem Sturm und hält ihre (Satelliten)-Antenne immer fest in Position

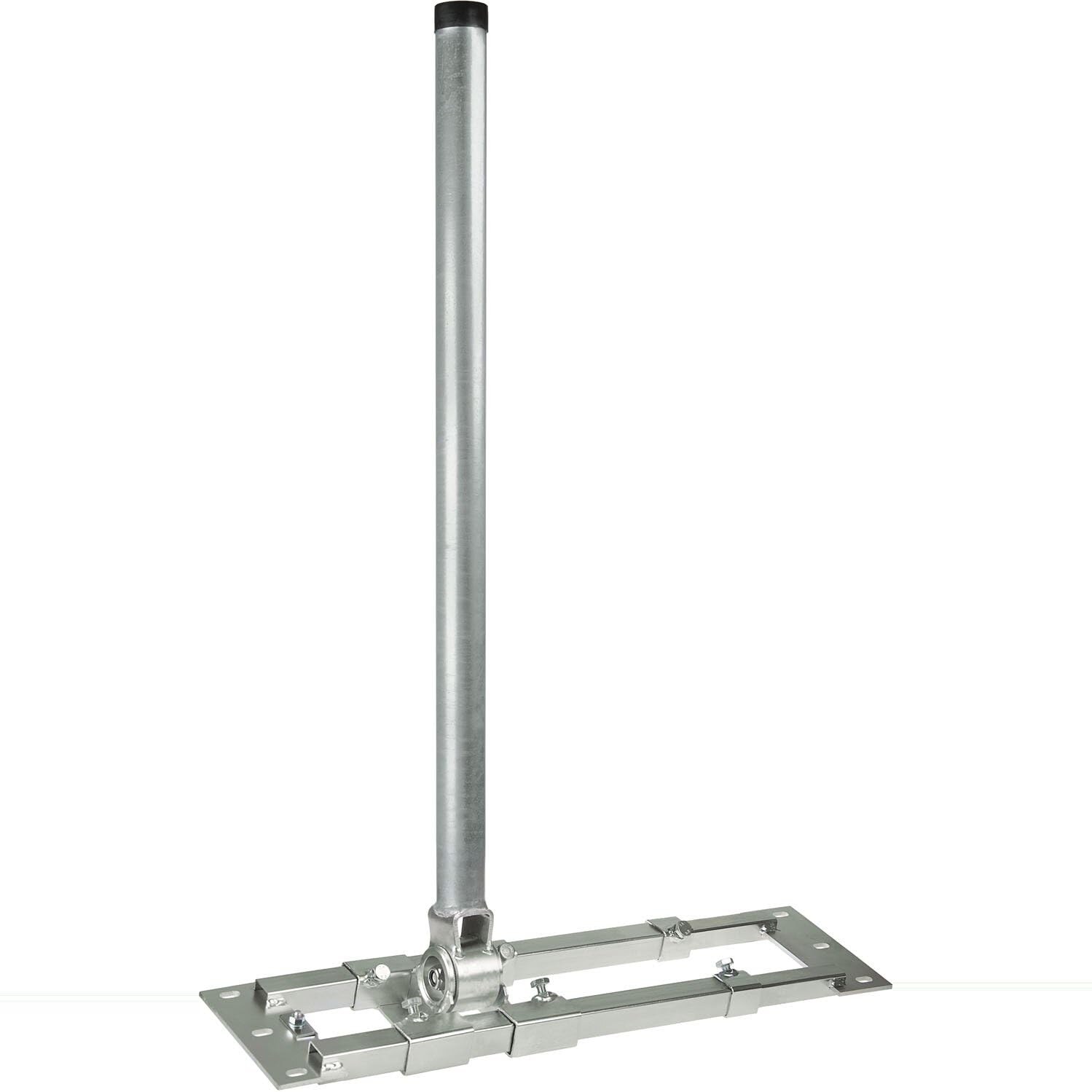

Mast: 130 cm Ø 48 mm – Feuerverzinkt mit Mastkappe und Kabeldurchführung

Sparrenabstand 55 – 90 cm – Dachneigung 20 – 160° stufenlos – Max. Biegemoment 1000 Nm

Komplett vormontiert – schnelle und kinderleichte Montage

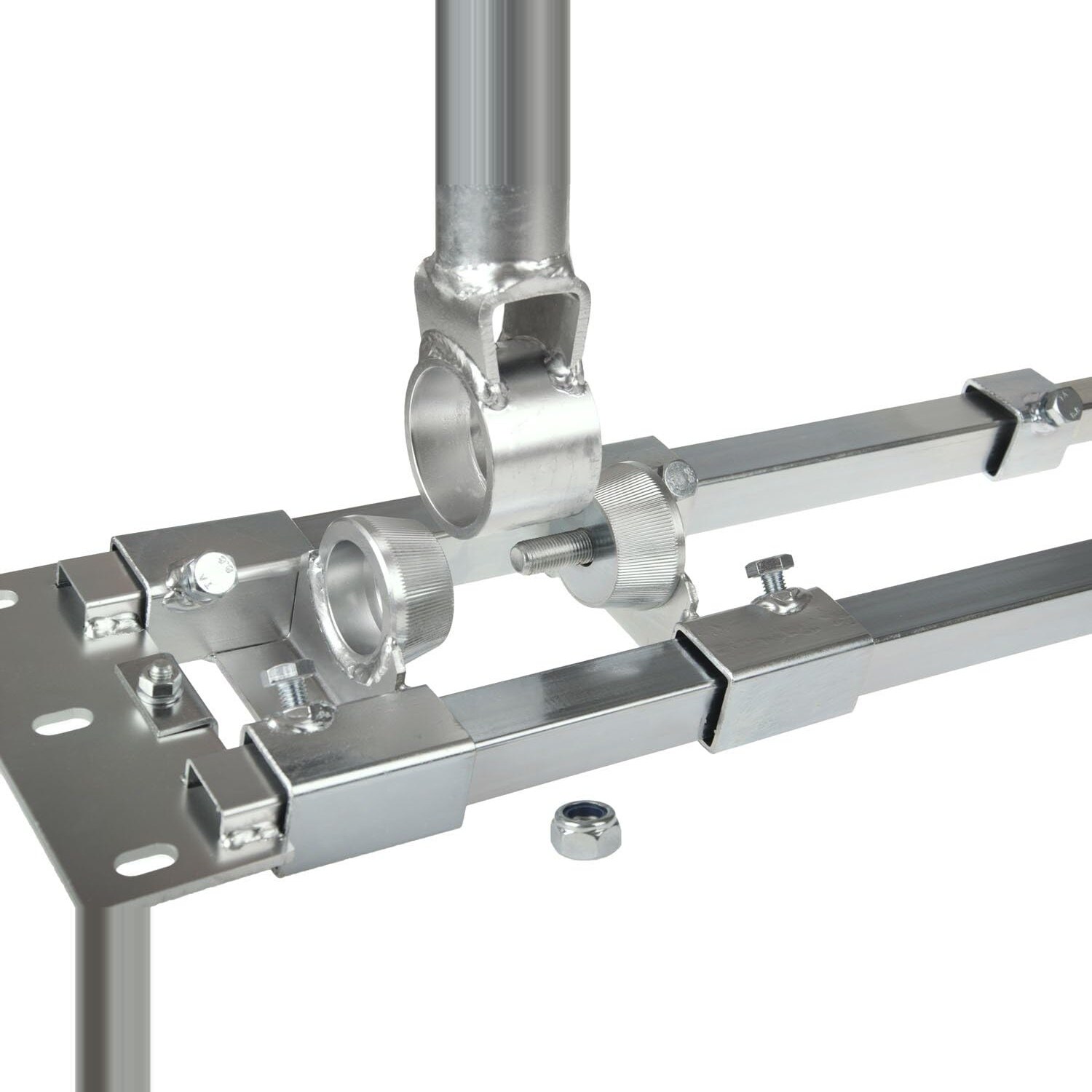

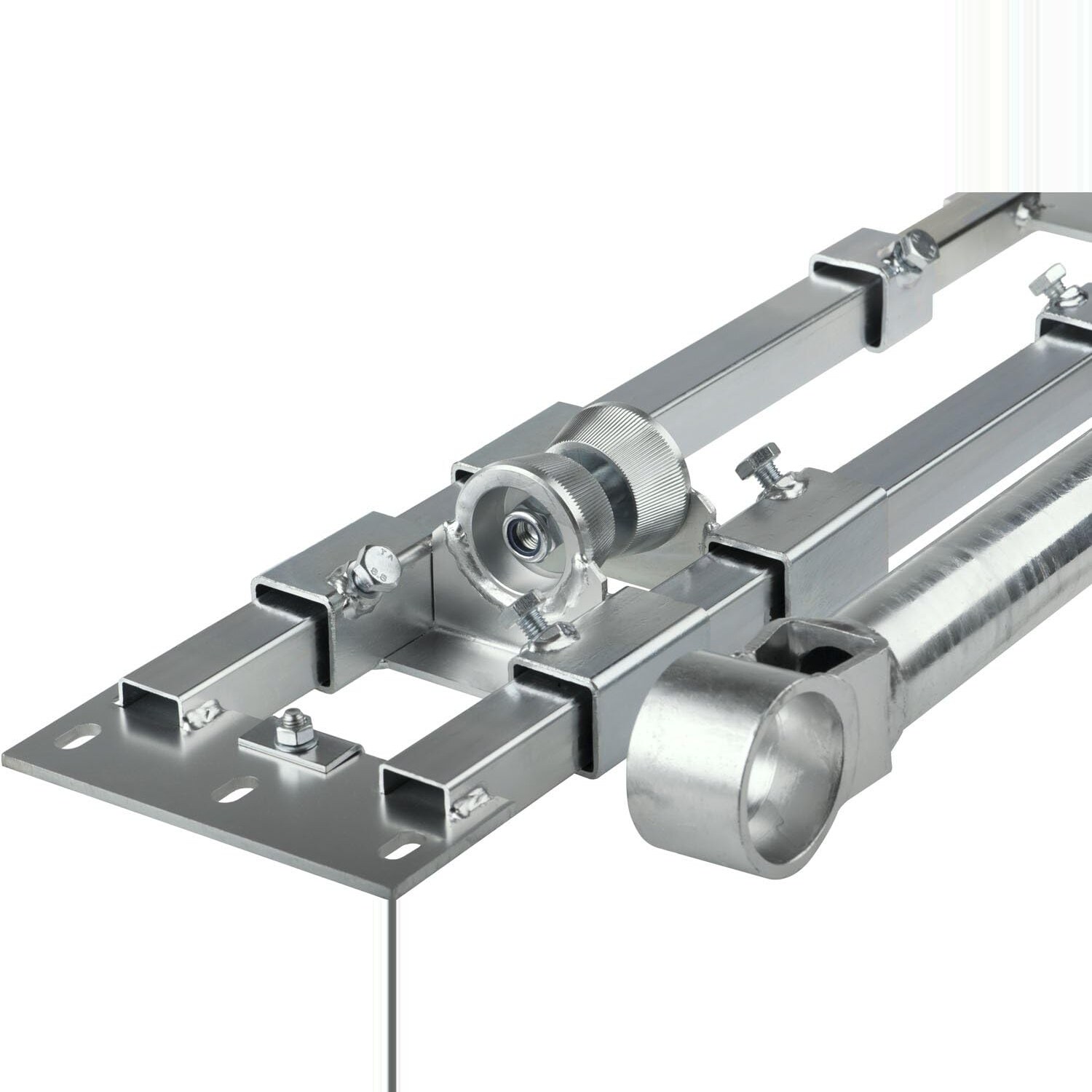

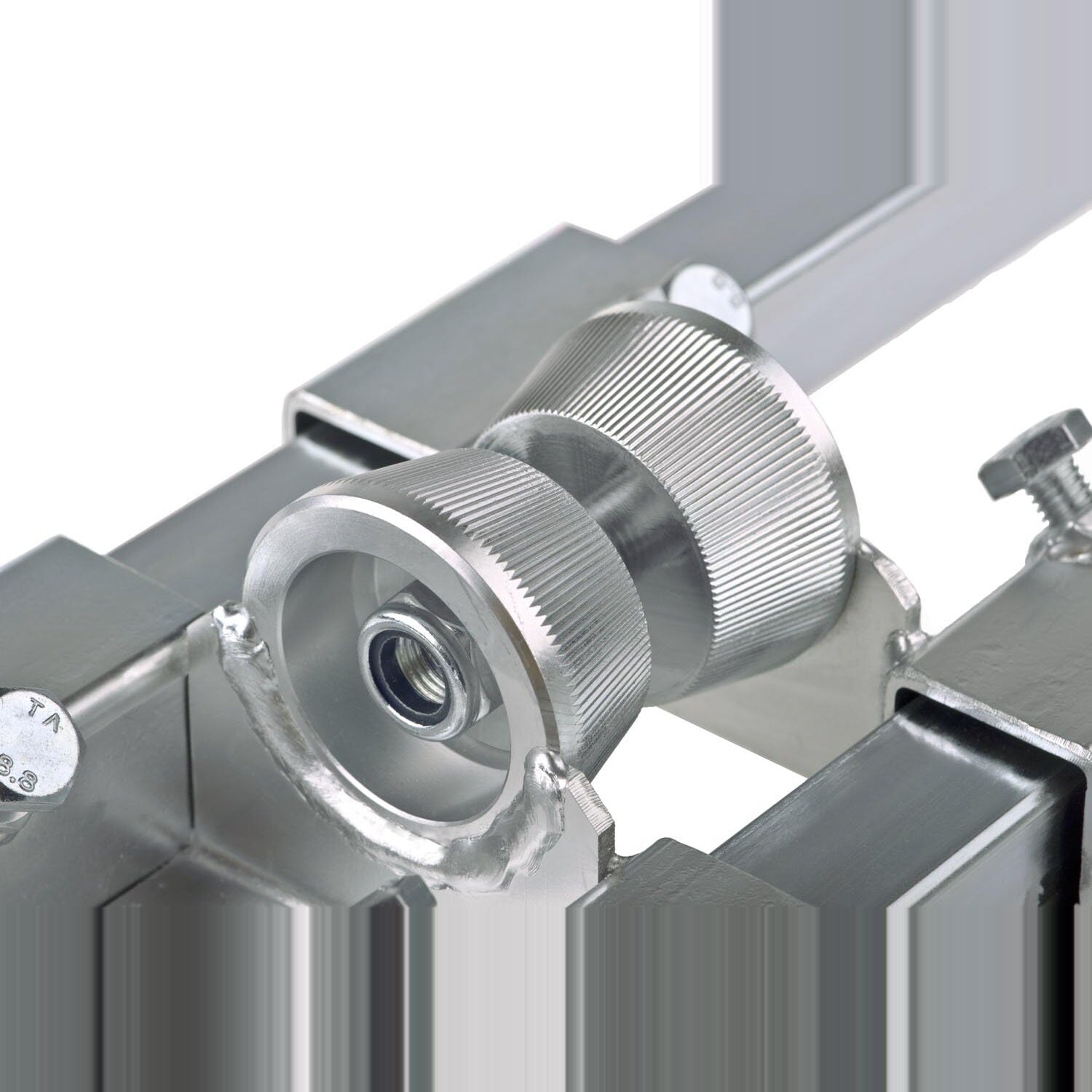

Geballte Stabilität! Dicke Rechteckrohre und gerändelte Konen sorgen für höchste Verwindungsstabilität. Besonders geeignet für Sat-Spiegel oder bidirektionalen Internetempfang via Satellit/Richtfunk.

Technische Daten

Gut zu wissen – dies ist ein Installateursartikel

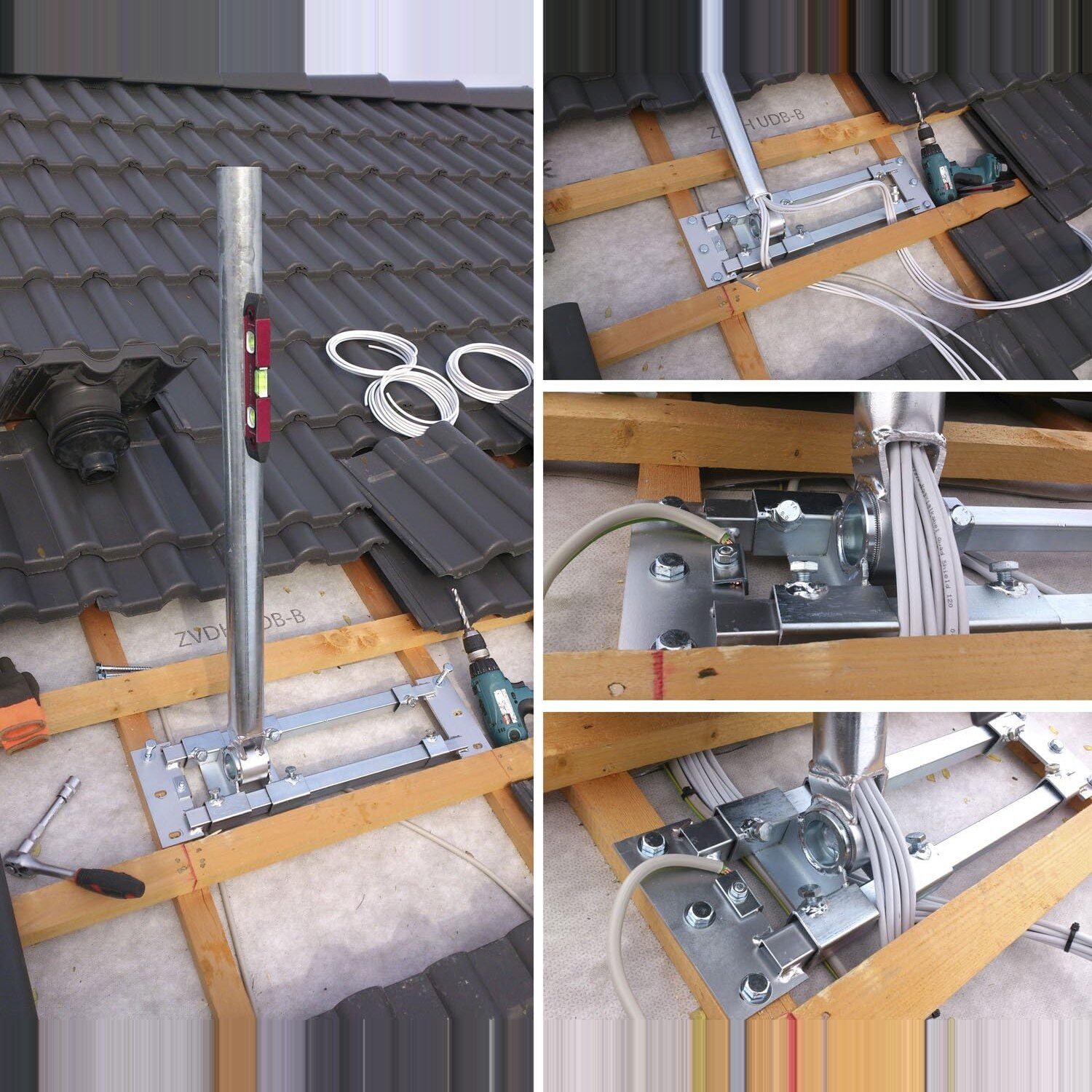

• Die Schrauben sind nicht dabei, und das ist mehr als der übliche Hinweis. Drei Anwender bestätigen es: „Es wird auch nur der Dachsparrenhalter geliefert, Zubehör gibt es keins.“ Einer kaufte Schlossschrauben 10 × 100 mm mit 13,5er Unterlegscheiben, ein anderer bewusst Edelstahlschrauben. Es gibt sechs Befestigungspunkte, und alle sechs sollten genutzt werden. Rechnen Sie das mit ein, bevor Sie aufs Dach steigen – schreiben Sie uns, welche Sparrenbreite Sie haben, dann sagen wir Ihnen, was Sie brauchen.
• Auch eine Dachdurchführung fehlt – Gummimanschette oder Dachziegel mit Durchgang für das Kabel müssen Sie separat beschaffen.
• Zur Dachneigung widersprechen sich die Herstellerangaben. Der Herstellerangabe nennt „20 bis 160° stufenlos“, die Beschreibung auf derselben Seite „0 bis 80° stufenlos“. 160 Grad Dachneigung sind geometrisch unmöglich; plausibel ist 0 bis 80 Grad, belegt ist es nicht. Wir schreiben deshalb keinen Wert als gesichert hin. Wenn Ihre Dachneigung im Grenzbereich liegt, fragen Sie uns – wir klären es beim Hersteller ab, bevor Sie bestellen.
• Zwei Verarbeitungspunkte aus der Praxis: Die Kabeldurchführung im Rohr musste ein Anwender mit der Feile entgraten, weil Zinkzapfen stehenblieben – sonst scheuert das Kabel und es entsteht eine Roststelle. Und die eine mitgelieferte Erdungsklemme reicht elektrisch nicht aus, wenn 16 mm² und ein dünnerer Leiter angeschlossen werden sollen; die dürfen nicht unter dieselbe Klemme. Beides ist beim Aufbau in fünf Minuten erledigt, wenn man es vorher weiss.
• Montage nur zu zweit. 10,35 kg auf dem Dach ausrichten geht nicht allein. Ein Anwender sagt es deutlich: wer sich unsicher ist, holt Fachhilfe. Wir verkaufen den Halter als Installateursartikel, nicht als Wochenendprojekt.
• Warum der Preis höher ist als bei Baumarktware: Billighalter liegen bei etwa 500 Nm, dieser bei über 1000. Der Unterschied zeigt sich nicht am Montagetag, sondern beim ersten Sturm – und bei einer Kamera, deren Bild ruhig bleiben soll. Der einzige Schweizer Anbieter für diesen Halter verlangt CHF 199.
• Die Kundenbewertungen beim Anbieter werden für die ganze Herkules-Serie gemeinsam geführt (90 und 130 cm in Ø 48 und Ø 60, eine Breitversion, eine Edelstahlversion sowie die stärkere XXL-Reihe). Wir führen die Ausführung S48-1300 mit 130 cm Mast in Ø 48 mm.
• Zur Höhe passt die Mastverlängerung 100 cm – ihre Hülse ist für Ø 48 bis 50 mm gemacht und passt damit auf diesen Mast.
