CSL Netzwerk-Kabeltester für RJ45 und RJ11 mit Master- und Remote-Einheit, zwei Prüfgeschwindigkeiten

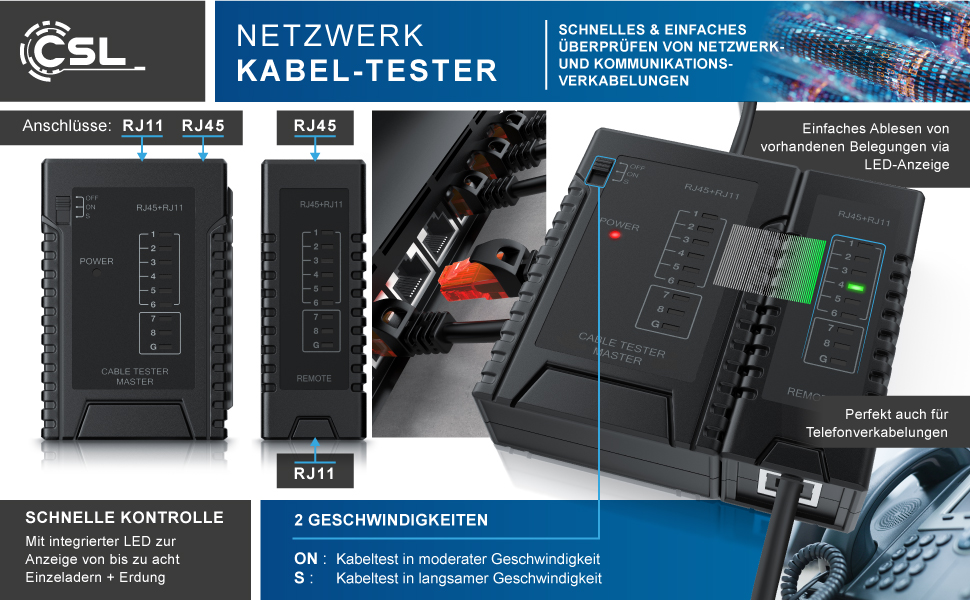

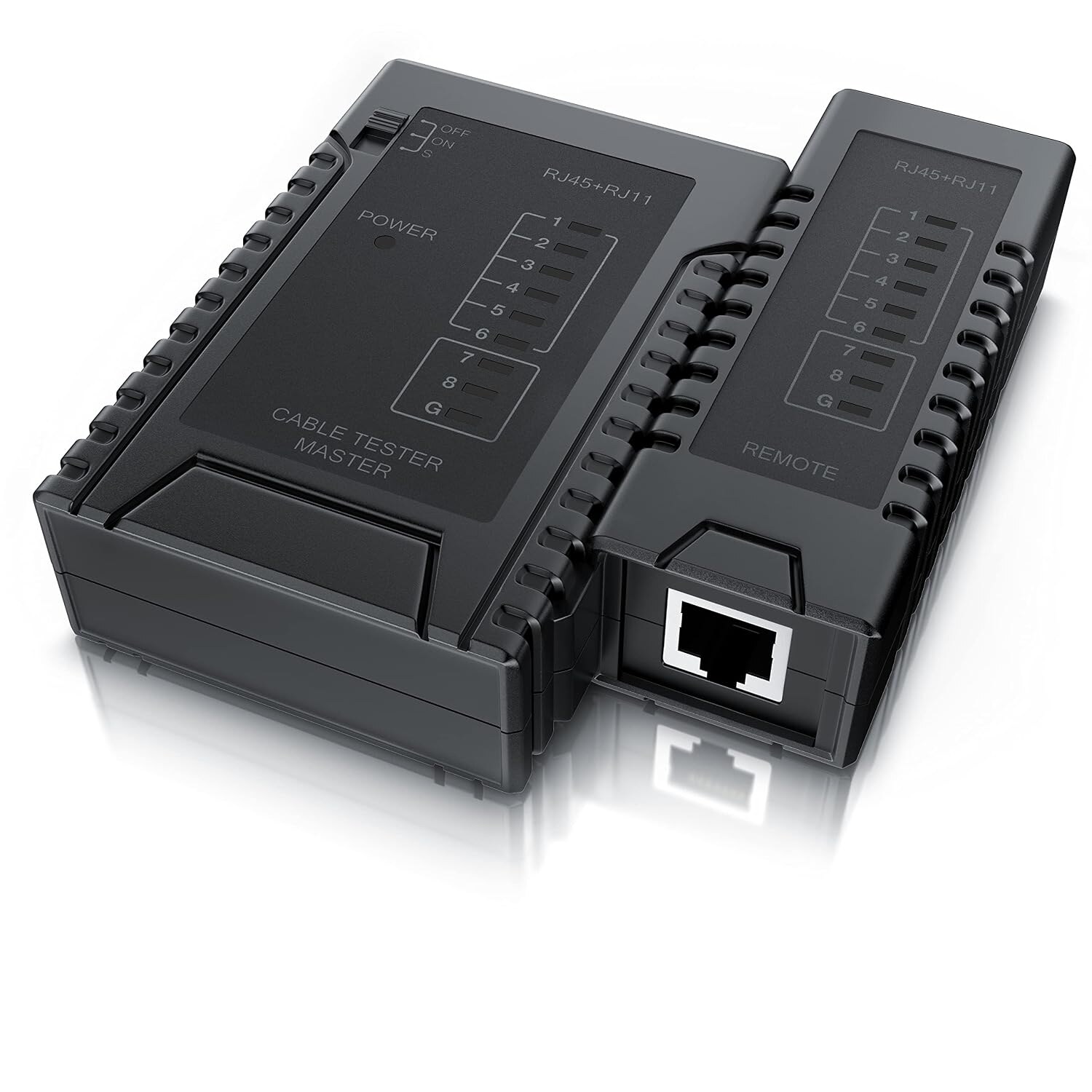

Der Tester besteht aus einer Haupteinheit und einer abnehmbaren Remote-Einheit, jede mit einer RJ45- und einer RJ11-Buchse. An beide Kabelenden angeschlossen läuft er die Adern der Reihe nach durch und zeigt über LEDs, welche Ader unterbrochen ist. Über den Wahlschalter lässt sich zwischen normaler Geschwindigkeit und einem langsamen Durchlauf umschalten, die Stellung OFF schaltet das Gerät ab. Das Gehäuse misst 96 x 103 x 27 mm und wiegt 125 g.
CHF22.00
Auf Lager
Auf Lager
Geben Sie den Rabattcode im Warenkorb ein und sichern Sie sich 5 % Rabatt auf Ihren gesamten Einkauf.
Rabattcode:
Smart25
Bestellen Sie bis 15:00 Uhr, Lieferung morgen
Einfacher Prozess
Einfacher Garantieprozess
Kreditkarten, PayPal, TWINT, PostFinance, Kauf auf Rechnung
Profitieren Sie von unserem Fachwissen
Ihr persönlicher Ansprechpartner berät Sie kostenlos und unverbindlich.
Einfacher Durchgangs- und Belegungstester für Patchkabel und bereits verlegte Strecken

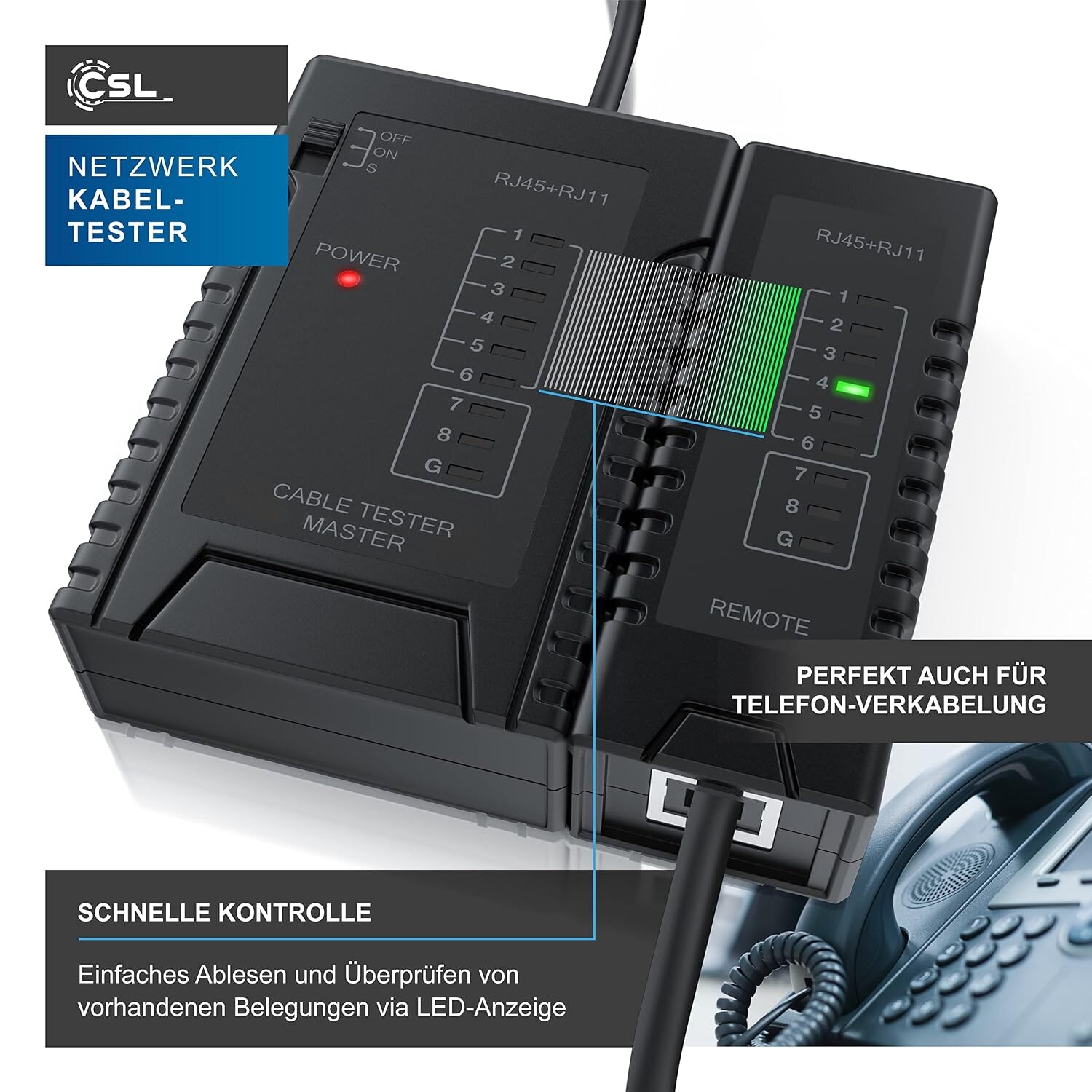

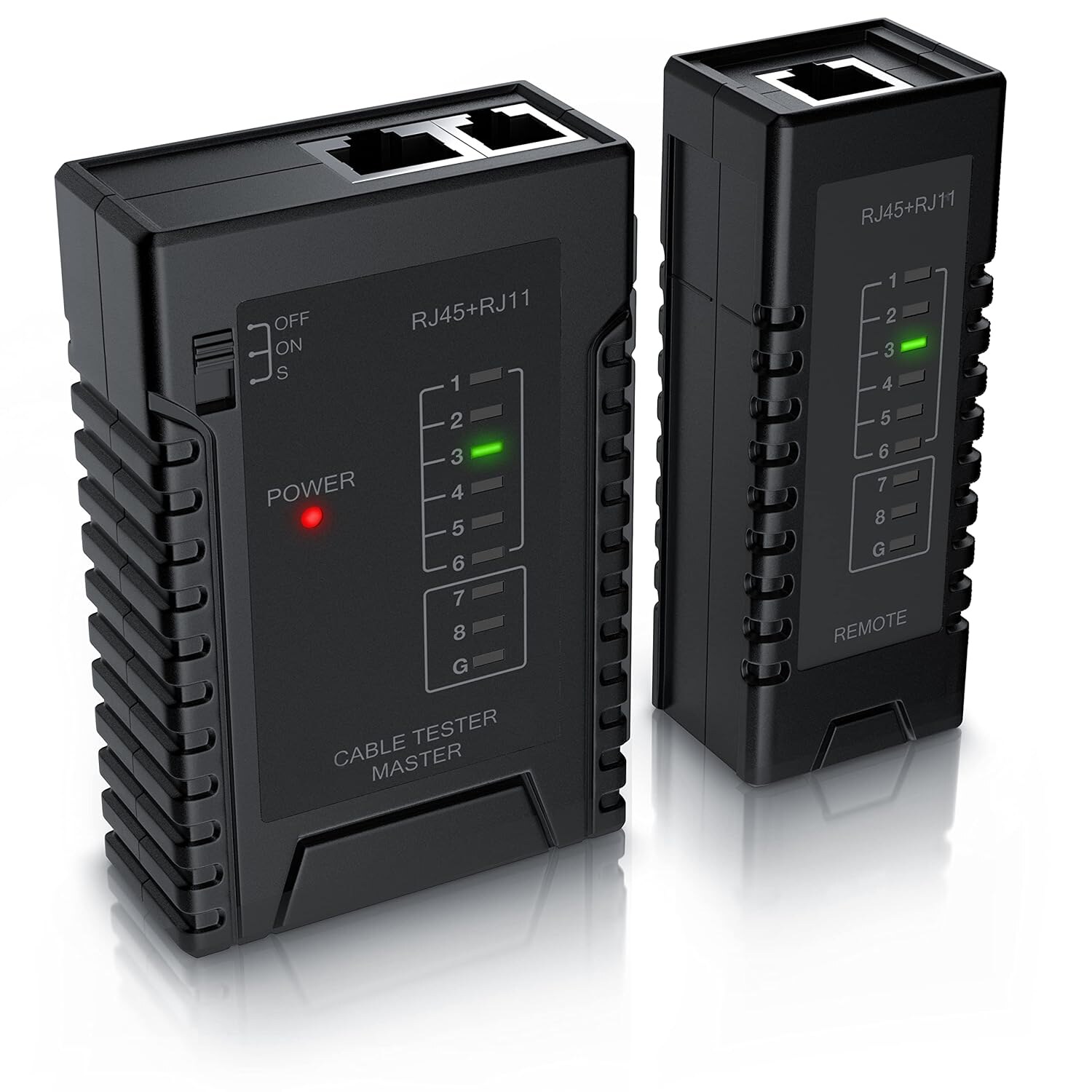

Das Gerät prüft Netzwerk- und ISDN-Kabel auf ihre Belegung. Das eine Kabelende kommt an die Master-Einheit, das andere an die Remote-Einheit, danach blinken die LEDs für die acht Adern und die Masse nacheinander. Bleibt eine LED dunkel, ist die zugehörige Ader unterbrochen. So lassen sich sowohl fertige Patchkabel als auch bereits verlegte Strecken in Böden, Wänden und Decken prüfen.

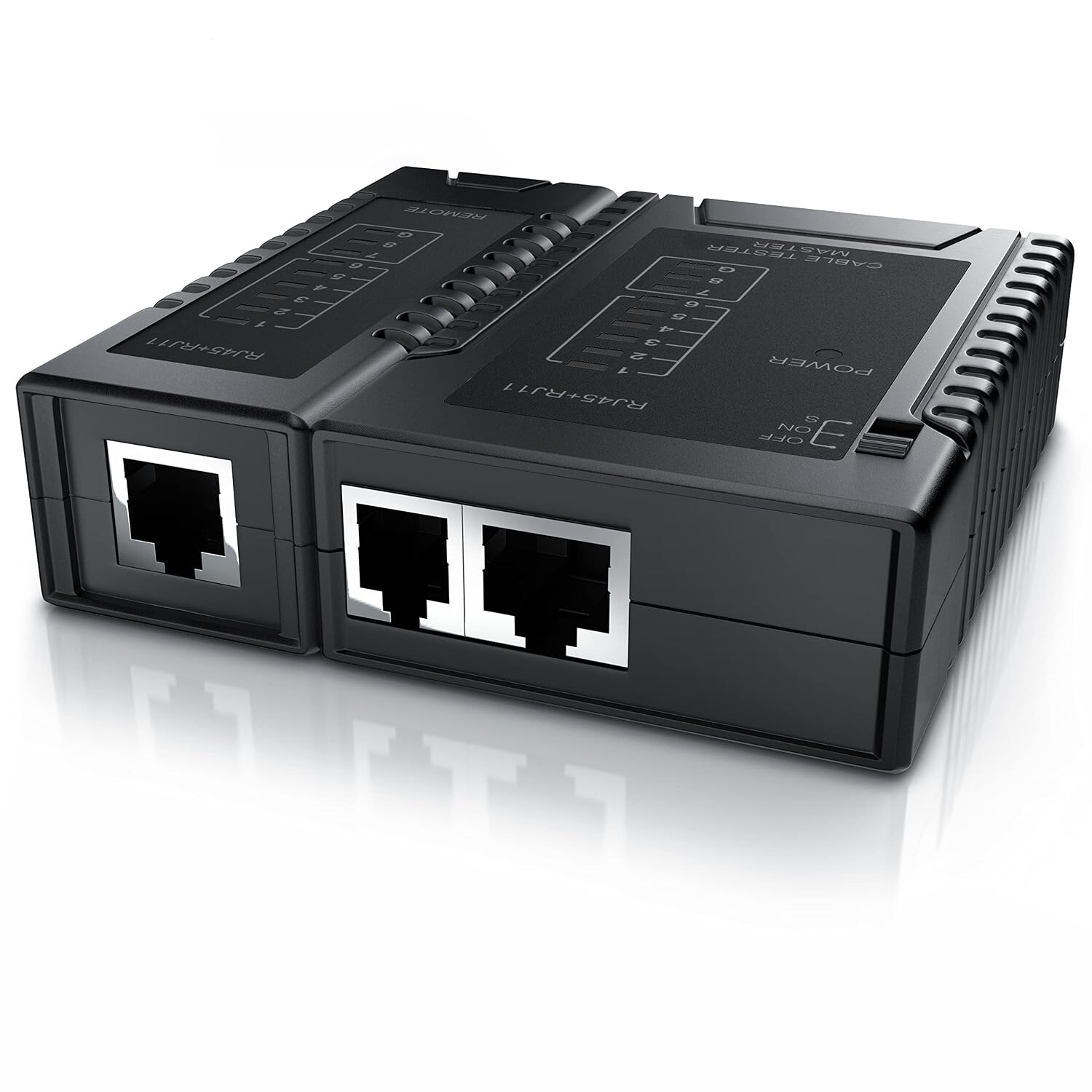

Die beiden Einheiten stecken im Ruhezustand ineinander, sodass nur ein Teil abgelegt wird und nicht zwei einzelne Gehäuse herumliegen. Der langsame Modus hilft, wenn man beim Durchlauf mitzählen oder eine Anzeige in Ruhe ablesen will. Ein Käufer beschreibt, dass sich Vertauschungen zwischen zwei Adern erkennen lassen, allerdings nur an der Remote-Einheit, weil der Master in diesem Fall alles als in Ordnung anzeigt.
Das ist ein Prüfgerät für den einfachen Fall: Durchgang und Belegung. Kabellänge, Widerstand oder Laufzeiten misst es nicht, und es sagt auch nicht, an welchem der beiden Enden der Fehler sitzt, das muss man selbst nachsehen. Für die Kontrolle selbst gecrimpter Stecker oder um zu klären, ob eine Dose überhaupt durchverbunden ist, reicht es aus. Wer eine Strecke messtechnisch abnehmen muss, braucht ein anderes Gerät.
Produktinformation im Detail
Originalbeschreibung des Herstellers
Angaben von CSL-Computer zum Originalartikel:
Mit diesem CSL Netzwerk-Kabeltester können Sie Ihre Netzwerk- oder ISDN-Kabel auf ihre Belegung überprüfen. Der Tester besteht aus einer Haupt- und Remoteeinheit mit je einer RJ45- und einer RJ11-Buchse.

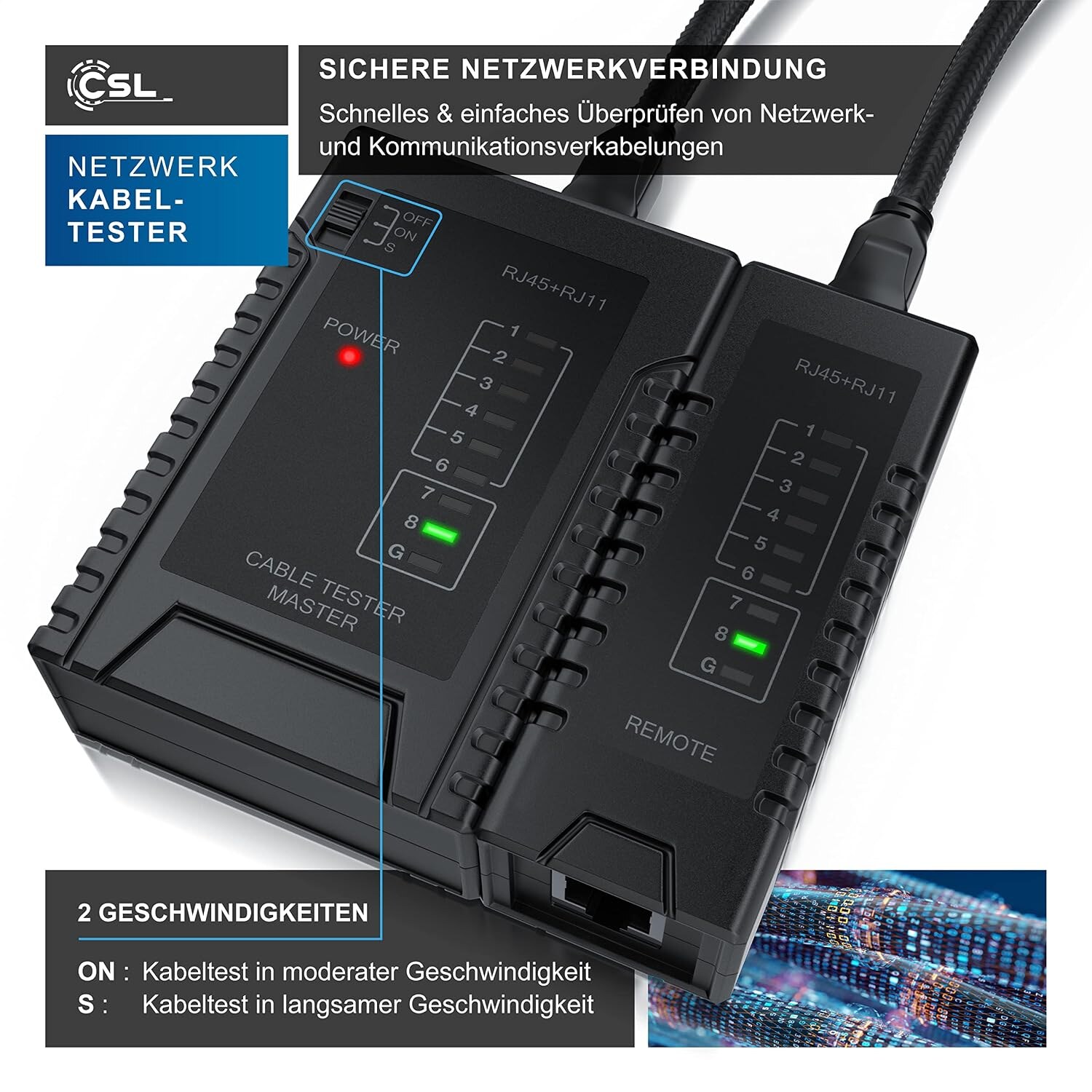

Das Gerät kann sowohl Kabel als auch bereits verlegte Kabelstrecken schnell und zuverlässig prüfen. Verbinden Sie dazu einfach das eine Kabelende mit der Master-Einheit und das andere mit der abnehmbaren Remote-Einheit. Für den Kabeltest können Sie zwischen zwei verschiedenen Geschwindigkeiten auswählen. Stellen Sie den Wahlschalter auf “ON”, um einen Kabeltest in normaler Geschwindigkeit durchzuführen. Stellen Sie den Wahlschalter auf “S” (slow=langsam), wird der Kabeltest in reduzierter Geschwindigkeit durchgeführt. Die Position “OFF” schaltet das Gerät schließlich ab.

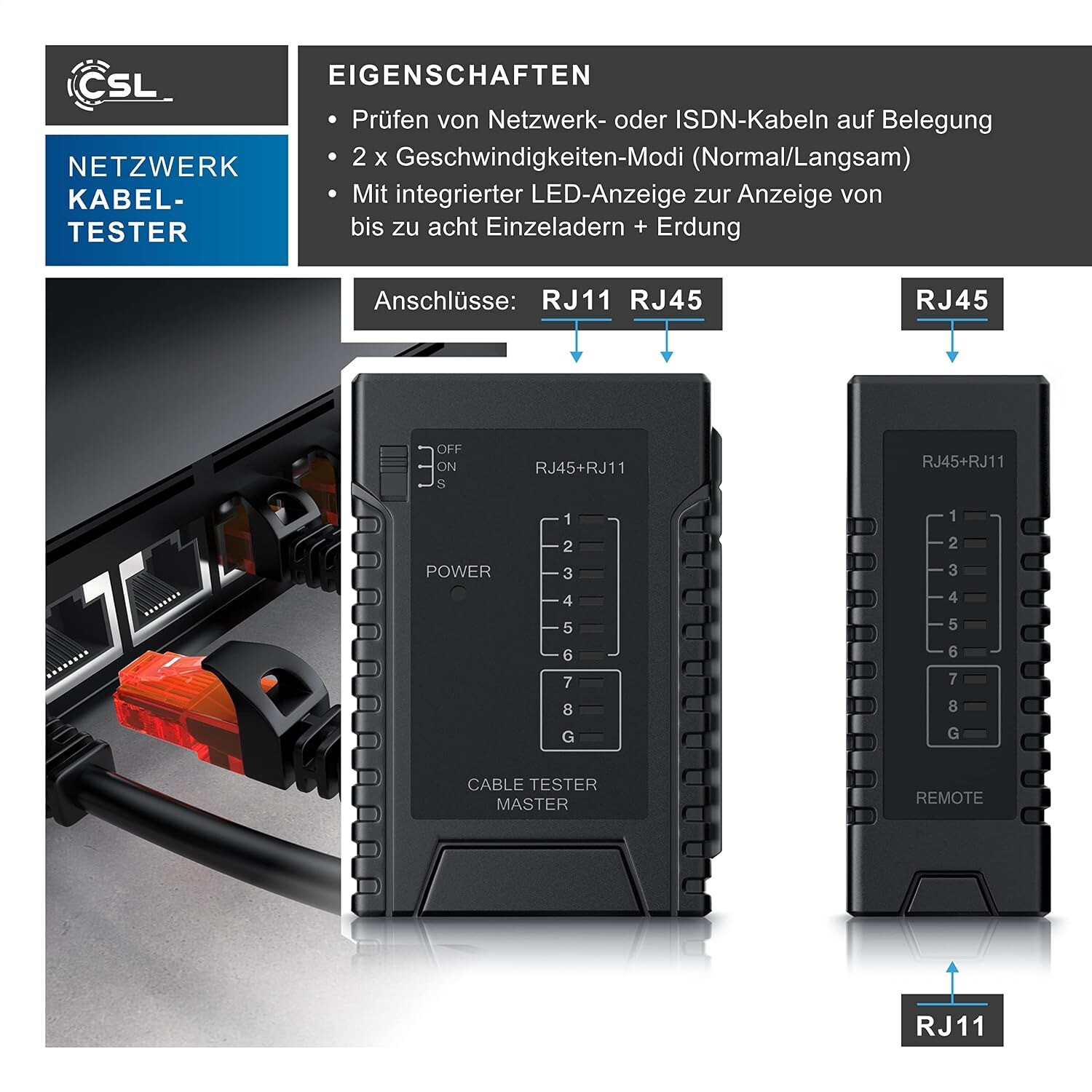

Prüfen von Netzwerk- oder ISDN-Kabeln auf Belegung optimal geeignet als Testgerät zum Prüfen von Netzwerk- und Kommunikationsverkabelungen testet Leitungen in Böden, Wänden und Decken zwei verschiedene Geschwindigkeiten-Modi (Normal/Langsam) Wahlschalter On/Off/Slow (s)
- Modellbezeichnung: CSL Netzwerk-Kabeltester für RJ45-/RJ11-Kabel
- Verwendung: Mit diesem CSL Netzwerk-Kabeltester können Sie Ihre Netzwerk- oder ISDN-Kabel auf die Funktionsfähigkeit überprüfen. Der Kabeltester ermöglicht, die Belegung des Kabels unkompliziert zu testen. / optimal geeignet als Testgerät zum Prüfen von Netzwerk- und Kommunikationsverkabelungen
- Funktionsweise I: Nachdem Sie das Kabel an das Haupt- und an das Remotegerät angeschlossen haben, müssen Sie das Gerät einschalten. Hierfür können Sie zwischen zwei verschiedene Geschwindigkeiten auswählen.
- Funktionsweise II: Stellen Sie den Wahlschalter auf “ON”, um einen Kabeltest in moderater Geschwindigkeit durchzuführen. Stellen Sie den Wahlschalter auf “S”, so wird der Kabeltest in langsamer Geschwindigkeit durchgeführt. Die Position “OFF” schaltet das Gerät schließlich ab.
- Stromversorgung: über 1x 9V Blockbatterie (nicht im Lieferumfang enthalten) | Abmessungen: 96 x 103 x 27 mm | Gewicht: 125g | Farbe: schwarz| Lieferumfang: CSL Netzwerk-Kabeltester für RJ45-/ RJ11-Kabel + Bedienungsanleitung
Technische Daten des Herstellers
| Modellnummer | A44650x2 |
| Aufbau | Haupteinheit und abnehmbare Remote-Einheit |
| Anschlüsse | je 1 x RJ45 und 1 x RJ11 pro Einheit |
| Prüfumfang | Belegung und Durchgang von Netzwerk- und ISDN-Kabeln |
| Anzeige | je 9 LEDs für 8 Adern und Masse |
| Prüfgeschwindigkeiten | normal (ON) und langsam (S) |
| Stromversorgung | 1 x 9-V-Blockbatterie, nicht im Lieferumfang |
| Abmessungen | 96 x 103 x 27 mm |
| Gewicht | 125 g |

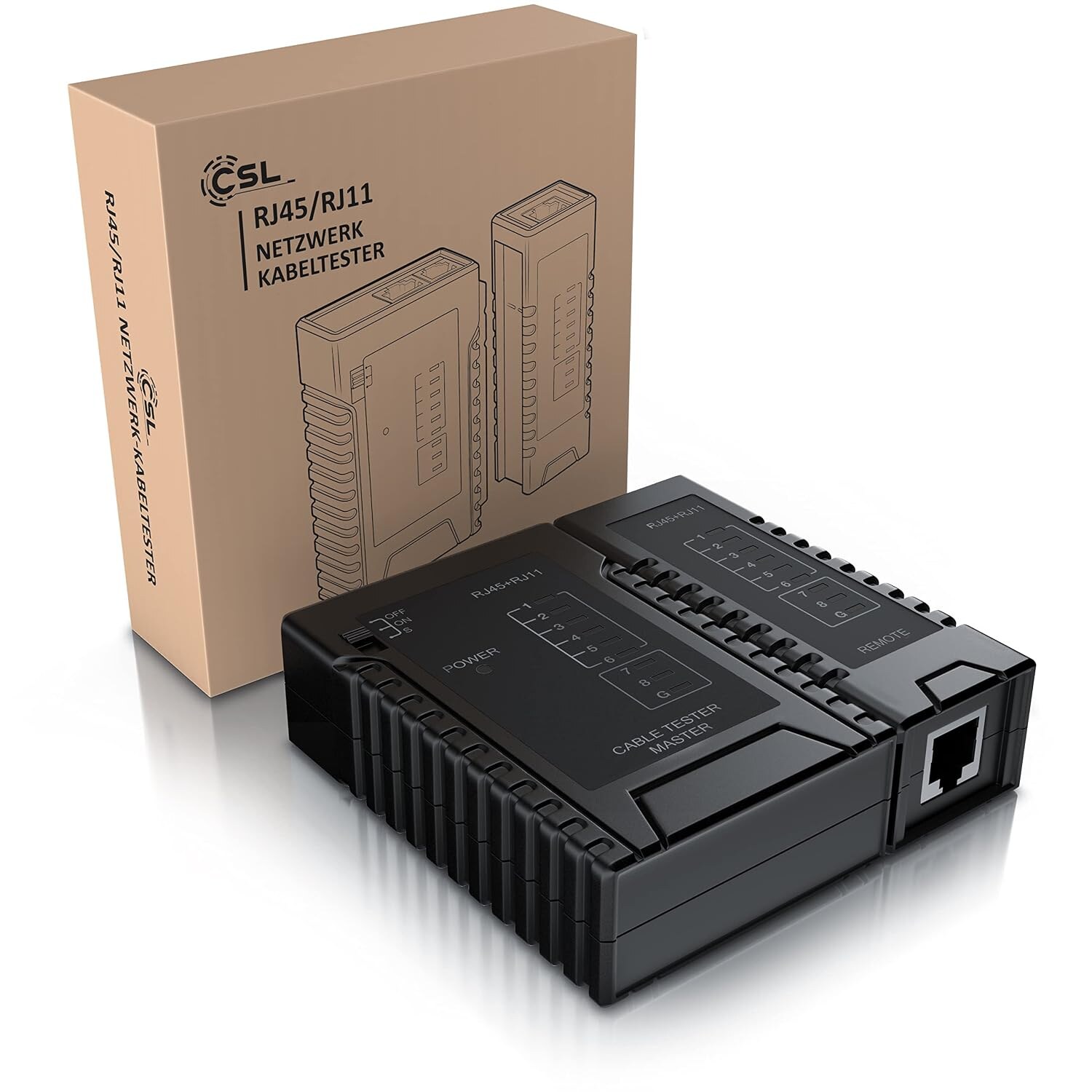

| Lieferumfang | Kabeltester und Bedienungsanleitung |
| Farbe | Schwarz |
| Artikelgewicht | 125 Gramm |
Gut zu wissen
- Preis und Lieferung: CHF 22.- inklusive 8,1 % MwSt. Lieferung in 5 bis 8 Arbeitstagen.
- Garantie: 24 Monate. Abwicklung über uns in Winterthur.
- Batterie nicht dabei: Der Tester braucht eine 9-V-Blockbatterie, die laut Hersteller nicht im Lieferumfang enthalten ist. Ein Käufer nennt genau das als Ärgernis, weil dieser Batterietyp selten im Haus liegt. Ein 230-V-Anschluss entfällt, die Frage nach der Steckerform stellt sich also nicht.
- Kein Prüfkabel im Set: Der Lieferumfang umfasst den Tester und die Bedienungsanleitung. Patch- oder Prüfkabel muss man selbst stellen, worauf auch eine Bewertung hinweist.
- Vertauschungen nur an der Remote-Einheit sichtbar: Bei gekreuzten Adern zeigt die Haupteinheit den Durchlauf unauffällig an, erst die Reihenfolge der LEDs an der Remote-Einheit verrät die Vertauschung.
- Reichweite hängt am Prüfkabel: Für weit entfernte Dosen braucht es ein entsprechend langes Kabel zwischen Dose und Remote-Einheit, sonst kommt man nicht an beide Enden.
- Bewertungsbild: 4,5 von 5 Sternen aus 1356 Bewertungen, 2 Prozent davon mit einem Stern. Eine dieser Stimmen berichtet von einem Gerät, das schon beim ersten Test ausfiel.
| Gewicht | 0.8 kg |
|---|---|
| Umfang | nur Kabeltester |
6 Rezensionen für CSL Netzwerk-Kabeltester für RJ45 und RJ11 mit Master- und Remote-Einheit, zwei Prüfgeschwindigkeiten
VERWANDTE PRODUKTE
LED Akku-Arbeitsleuchte mit drei Leuchtköpfen | Magnetsockel, IP65, Powerbank, 3000 oder 4000 Lumen
Auf Lager
Nicht gefunden, was Sie suchen?
Wir beraten Sie gerne!
Ob Fragen zu unseren Produkten, zum Bestellvorgang oder zu unseren Services, unser Expertenteam unterstützt Sie gerne persönlich und zuverlässig.
-
+41 52 525 89 88
-
[email protected]
-
Industriestrasse 40,
8404 Winterthur
Überwachungssysteme
Baustellenkamera
Stallkameras
Wildkameras
Endoskopkameras
Rückfahrkamera
Minikamera
Babyphone
Zubehör
Renate von Gruner –
Hat sich bewährt funktioniert einwandfrei Man muss nur ein längeres LAN Kabel haben um bei weit entfernten LAN Dosen die Kabel zu prüfen
Claus Weiss –
das Gerät ist einfach bedienbar funktioniert auch nur die Kabel zum testen muss man seberat bestellen
Michael Neyzen –
TL:DR: Macht was es soll und hilft dabei, falsche Verkabelungen zu entdecken, indem sogar die fehlerhaften Pinbelegungen angezeigt werden. Funktioniert nur nicht in beide Richtungen, d.h., man kann es nicht mit dem Fluke vergleichen. Ob jetzt der Pin 7 an dem einen oder dem anderen Kabelende falsch verkabelt ist, muss man dann eben selber prüfen. Ich habe in unserem Haus selber ein Verlegekabel gelegt, weil ich sicher gehen wollte, dass am Ende auch eine Gbit Verkabelung liegt und nicht wie leider häufig üblich, nur 100 Mbit oder sogar weniger ankommen. Bei diesem Unterfangen wollte ich aber nicht unnötig viel Geld in Werkzeuge investieren, die man dann doch nur einmal im Leben braucht. Entsprechend wurde beispielsweise keine Crimp Zange für 120 € angeschafft, sondern stattdessen 4 selbst crimpende Stecker, im Wert von 40 €. Es wäre mir ohnehin als nicht Elektriker ein Rätsel gewesen, wie man mit Hilfe der richtigen Zange, die 8 Kabelenden in diese Billigstecker fummeln soll. Am Ende wäre eine Crimpzange aber wohl doch nicht verkehrt gewesen denn…, diese teure Stecker haben das Kabel eben nicht richtig gecrimpt, weswegen ich letztlich kein GBIT Kabel hatte, sondern nur ein 100 Mbit Kabel. Nach etlichem rum probieren und viel verschwendeter Zeit, habe ich dann einfach dieses hilfreiche Tool hier gekauft! Nicht nur konnte ich damit sehr schnell den fehlerhaften Crimpstecker ausfindig machen, sondern ferner feststellen, dass 8 meiner 10 im Handel gekauften Netzwerkkabel, falsch verbunden sind! Und nur 2 davon erfüllen den angepriesenen Gigabit Standard. Ich hätte also ewig n
Mungo –
Ich habe das Gerät heute bekommen und wollte es natürlich sofort testen. Also schnell eine 9V Batterie besorgt und das eigene Netzwerk überprüft. Super, keine Unterbrechungen (rein elektrisch) gefunden. Laut Anleitung zeigt das Gerät nur defekte (unterbrochene) Adern an. Das wollte ich genauer wissen und habe eine einfache UAE der Reihe nach mit Drähten beschaltet und zwischen Pin 3 und 4 sowie 7 und 8 eine Vertauschung eingebaut. und siehe da, am Sender (Master wurde alles als OK angezeigt aber der Empfänger (Remote) zeigt die Vertauschung an: LED 1-2 leuchteten der Reihe nach,LED 3 – 4 leuchteten versetzt ebenso die LED von Pin 7- 8. Aber dieses kann man nur am Empfänger (Remote) erkennen. (siehe Video und Foto) Daher von mir volle 5 Sterne. Mehr kann man für den günstigen Preis nicht verlangen und sollte für das private kleine Netzwerk völlig ausreichen. Wer mehr braucht wie Laufzeiten, Widerstand, Kabellänge usw. sollte sich ein Messgerät zulegen, welches oberhalb der 100€ bis zu 650€ liegt.
Malus –
Der „CSL Netzwerk Kabeltester für RJ45 / RJ11-Kabel“ ist ein brauchbares Tool, wenn man die Durchgängigkeit der Leitungen testen will. Ich habe mir das Teil gekauft, weil ich nicht mehr quer durchchs Haus rennen wollte. Bisher habe ich bei Problemen immer 2 Adern auf der einen Seite mitweinander verbunden (Mit einem selbstgecrimpten Adapter) und auf der anderen Seite mit einem Multimeter die Durchgängigkeit gemessen. Der Tester kann natürlich nicht mit den professionellen Testern für hunderte Euro mithalten, die auch noch Kabellänge, Widerstand u.ä. messen und dann auch genau aufzeigen welche Kabel ggf. vertauscht sind..aber für den Hausgebrauch kann man das Gerät empfehlen. Was ich persönlich nicht so gut finde ist, dass als Stromversorgung ein 9V-Block benötigt wird – ein Batterietyp, den man eher nicht im Haus hat – und mitgeliefert wird auch keiner.
fitzliputz –
Die Rezension bezieht sich auf CSL Netzwerk Kabeltester für RJ45 / RJ11-Kabel. Als Heimanwendder braucht man einen Kabeltester nicht alle Tage. Deshalb ist es von Interesse, ein brauchbares Gerät zu einem kleinen Preis zu bekommen. Diese Anforderungen erfüllt das Gerät. Der Kabeltester besteht aus zwei Teilen, die aneinander gesteckt sind. Man legt also bei Nichtgebrauch EIN Gerät ab und es fliegen nicht zwei Teile rum. Zum Gebrauch schiebt man die beiden Teile auseinander. Der etwas größere „Master“-Teil enthält eine 9 Volt-Blockbatterie, den Ein-/Ausschalter, eine Poweranzeige und 9 LED für die 8 Adern und die Masseleitung eines vollbeschalteten und geschirmten Netzkabels. Das etwas kleinere „Remote“-Teil“ enthält auch noch einmal diese 9 LED. Die Teile kommen an die beiden Enden des zu prüfenden Kabels. Nach dem Einschalten sollten alle 9 LED nacheinander blinken. Ist eine Ader defekt, erkennt man das sofort an der nicht blinkenden LED. Einfach, praktisch und solide ausgeführt.
