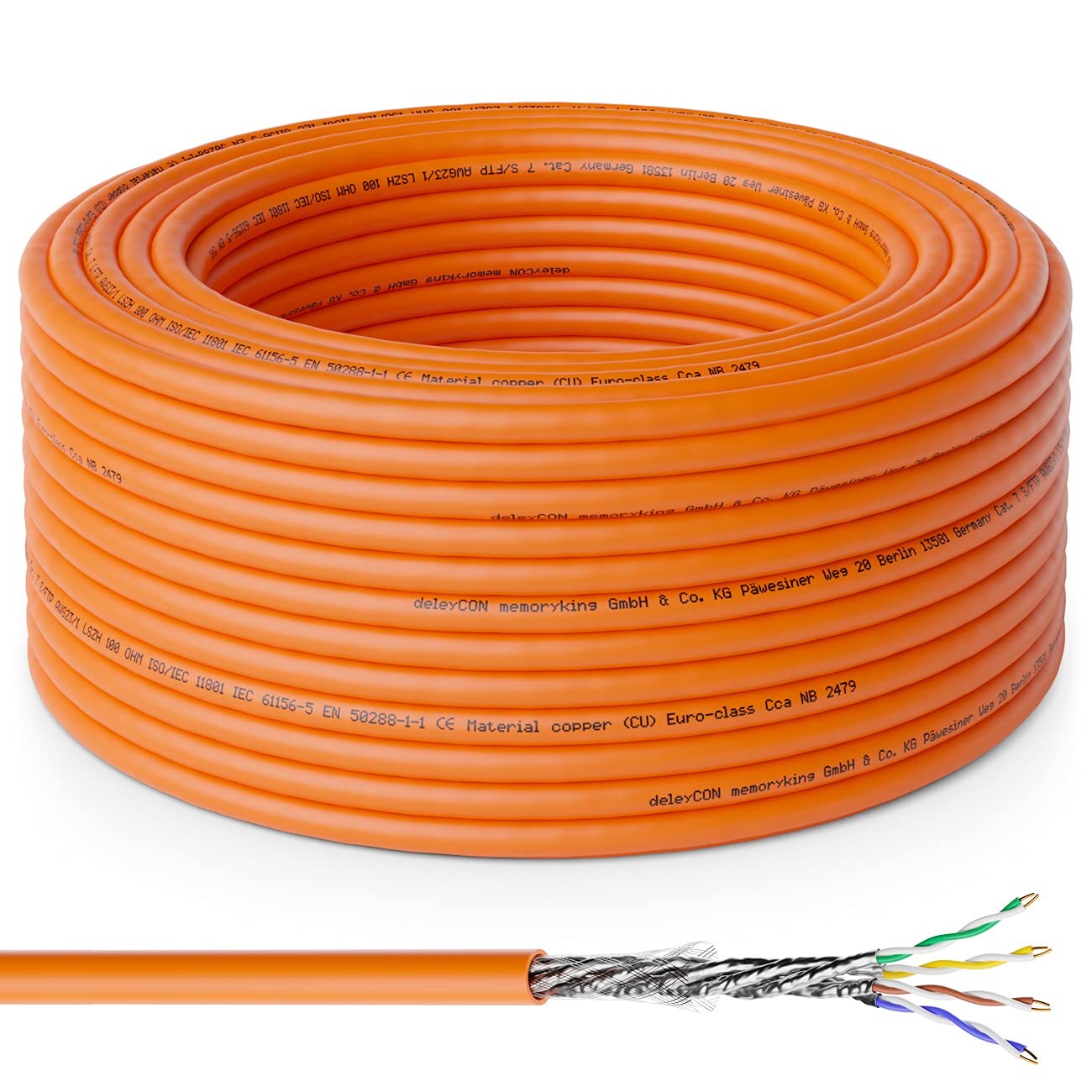

Cat 7 Verlegekabel 50 m | S/FTP PIMF, Massivleiter AWG 23, halogenfrei, orange

Cat 7 Verlegekabel 50 m – das Rückgrat einer PoE-Kamerainstallation

Bisher gab es bei uns als Installationskabel nur die 305-Meter-Rolle in Cat 5e, ungeschirmt – also entweder zu viel Kabel oder zu wenig Schirmung. Für den typischen Auftrag mit vier bis acht Aussenkameras sind 50 Meter die richtige Grösse.

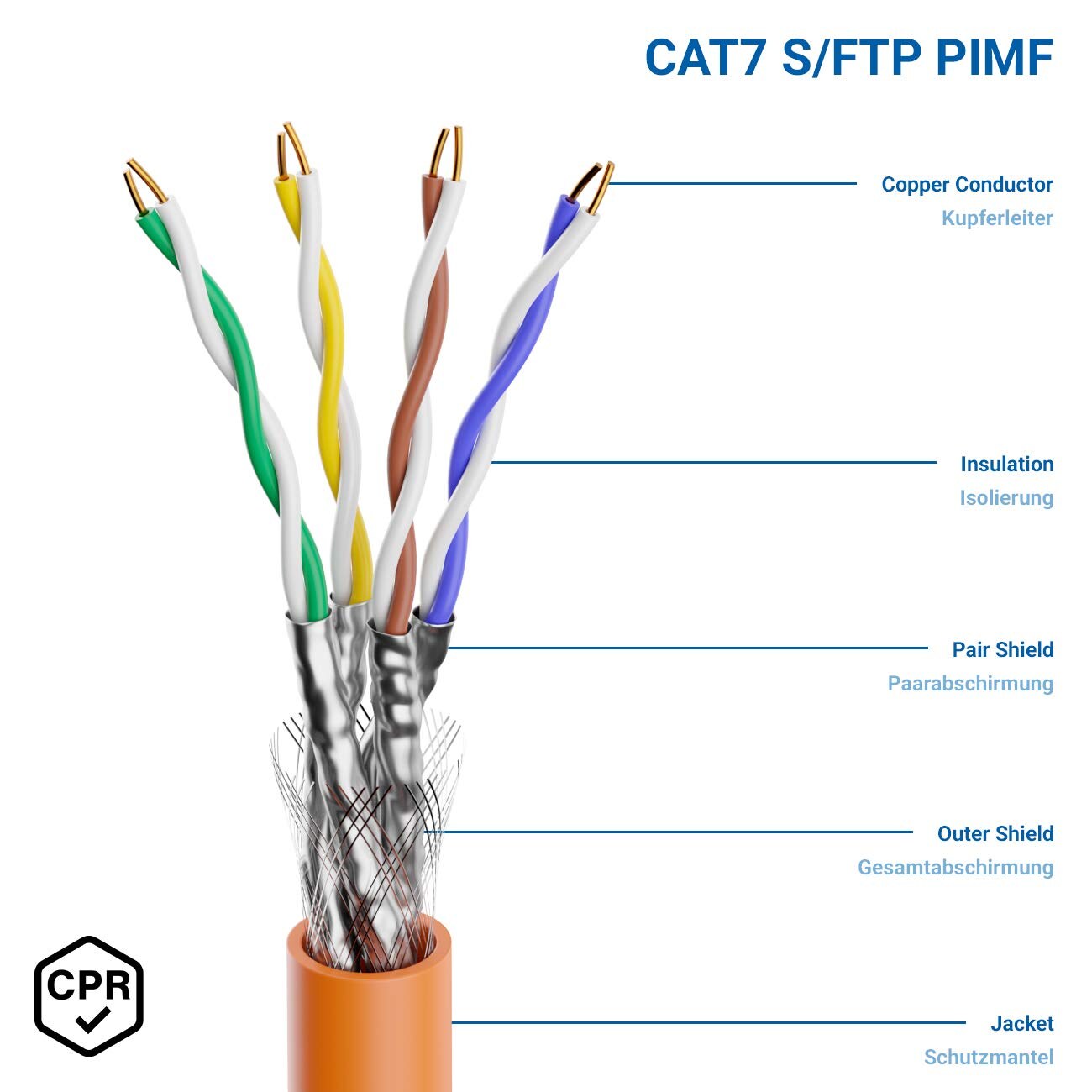

S/FTP PIMF heisst doppelt geschirmt: jedes Adernpaar einzeln in Folie, darüber ein Gesamtgeflecht. Das ist genau das, was man braucht, wenn die Kameraleitung im gleichen Kanal oder Leerrohr neben einer 230-Volt-Leitung läuft – und das ist bei Nachrüstungen fast immer der Fall.

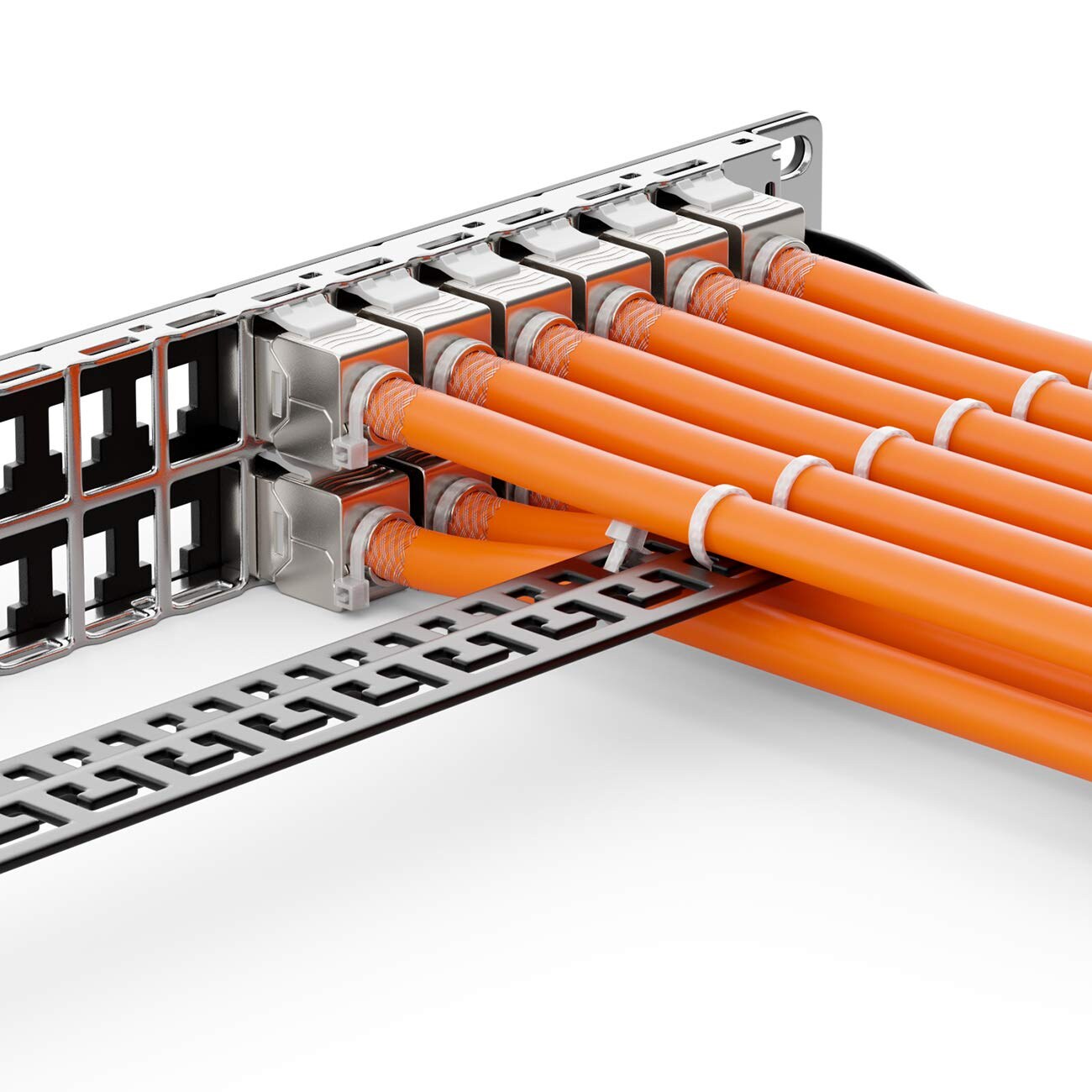

Massivleiter AWG 23 ist die Voraussetzung dafür, dass die Adern auf LSA aufgelegt werden können: auf Keystone-Modul, Netzwerkdose oder Patchpanel. Genau so wird eine Festinstallation gebaut, die auch in zehn Jahren noch trägt.

Produktinformation im Detail

Hinweis zu den Herstellerbildern: Ein A+-Bild des Herstellers nennt für dasselbe Kabel 600 MHz statt der 1000 MHz aus Titel und Datenblatt. Wir haben dieses Bild weggelassen und schreiben die Bandbreite unten so hin, wie sie belegbar ist.

Originalbeschreibung des Herstellers

Angaben des Herstellers zum Originalartikel:

CAT7 Kupfer starres Verlegekabel // S/FTP Doppelt geschirmt PIMF // LSZH Halogenfrei // 1000 MHz // 10 Gbit // AWG 4x2x23/1

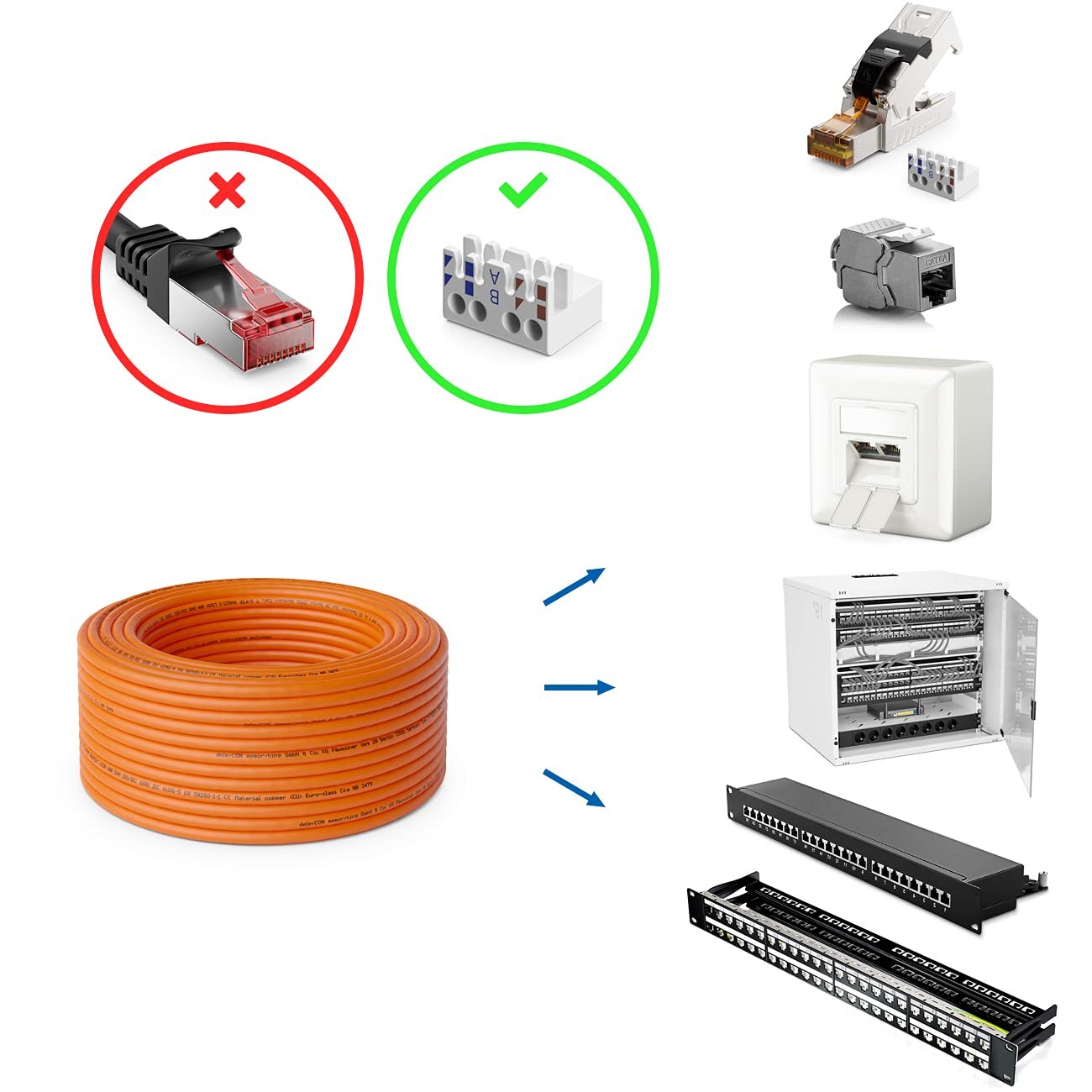

ACHTUNG: Starres CAT7 LAN Verlegekabel für LSA Anschlüsse (nicht zum Crimpen) // GHMT Zertifiziert & getestet

Kupfer Verlegekabel starr für LSA Anschlüsse: Netzwerkdosen, Patchpanel, Keystone Module etc.

Euro Brandklasse: Cca S1 d1 a1 // Erfüllt Bauproduktenverordnung (BauPVo) EN 50575:2014

Innenleiter: Kupfer (CU) // Brandklasse: Cca der BauPVO (nicht mit Innenleiter CCA verwechseln)

Technische Daten

Gut zu wissen – zwei Punkte, die wir nicht verschweigen

• Dieses Kabel darf nicht ins Erdreich und nicht dauerhaft in die Sonne. die Datentabelle des Anbieters behauptet „Aussenbereich, Innenbereich“ – der Herstellertext nennt dagegen einen LSZH-Mantel und als Einsatzgebiete Haus, Büro und Lager. LSZH ist ein Innenraummantel: er ist im Brandfall raucharm, aber nicht UV-stabil und nicht für Erdverlegung. Wer damit zur Kamera am Gartenende geht, hat nach zwei Sommern einen brüchigen Mantel. Für draussen braucht es ein UV-festes Aussen- oder Erdkabel, und für den Weg durchs Erdreich zusätzlich ein Leerrohr.

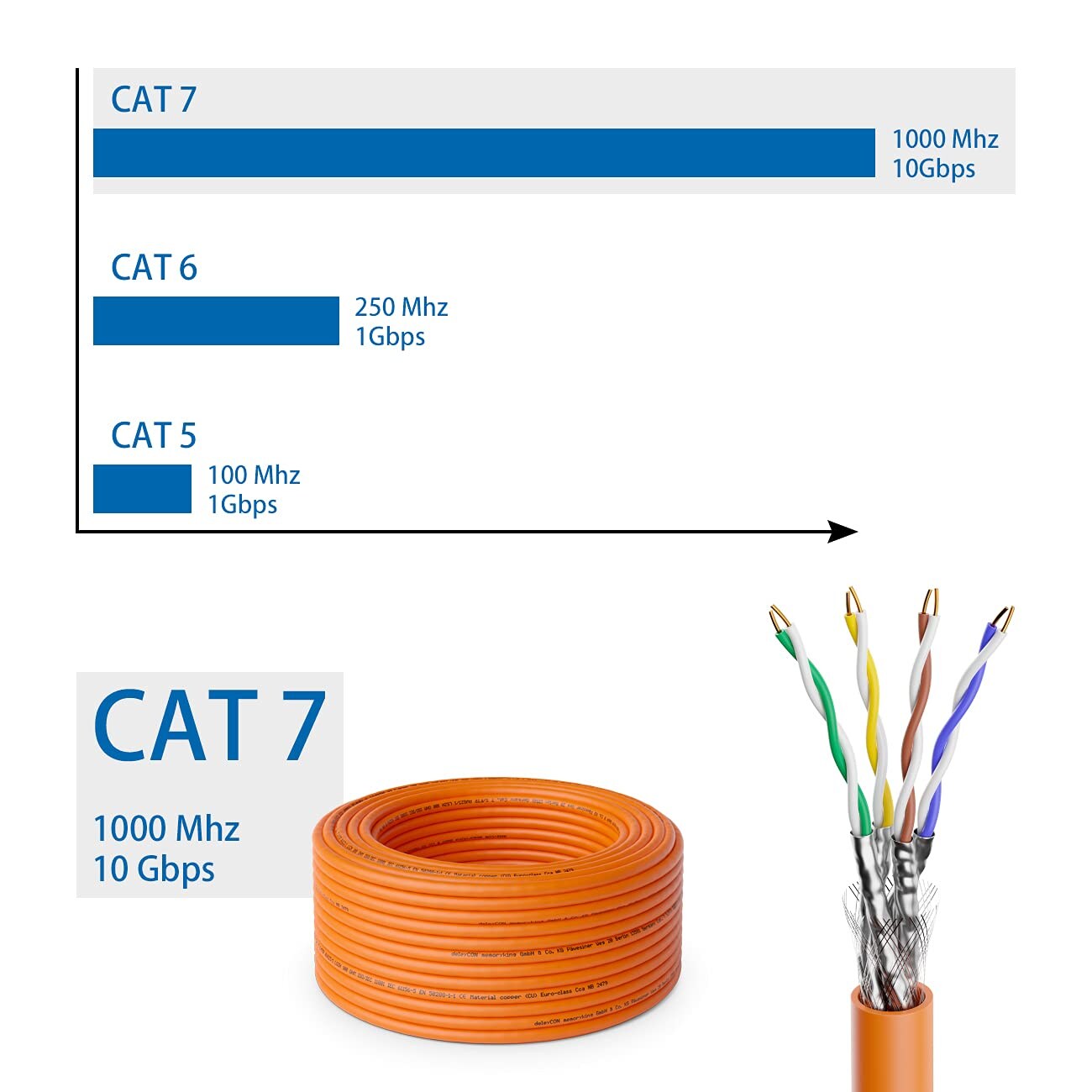

• Zur Bandbreite widersprechen sich die Herstellerangaben: Titel, Datenblatt und Galeriebild sagen 1000 MHz, ein A+-Bild desselben Herstellers sagt 600 MHz. Für eine Kameraanlage ist das ohne praktische Folge – 10 Gbit/s trägt das Kabel in beiden Fällen weit über jede Kameralast hinaus. Wir schreiben trotzdem nicht „1000 MHz garantiert“ hin, solange die eigene Unterlage des Herstellers dagegen spricht.
• Massivleiter lässt sich nicht crimpen. Das ist keine Schwäche, sondern die Bauart: Verlegekabel wird aufgelegt, Patchkabel wird gecrimpt. Wer hier einen RJ45-Crimpstecker aufsetzt, baut eine Verbindung, die ein Jahr hält. Passend dazu: Keystone-Module, Aufputzdosen und das Patchpanel.
• Biegeradius beachten. Ein doppelt geschirmtes Massivleiterkabel mag keine scharfen Knicke; als Faustregel gilt der achtfache Kabeldurchmesser. Ein Knick zerstört den Paarschirm, und der Fehler zeigt sich erst als sporadischer Bildausfall.
• Orange ist ein Vorteil, kein Zufall. Im Kanal neben grauen Stromleitungen erkennt man die Datenleitung sofort – auch der Nächste, der in fünf Jahren daran arbeitet.
