Bosch Leitungssuchgerät UniversalDetect mit Touchdisplay für Metall, Strom und Unterkonstruktion

Ortungsgerät mit drei Detektionseinstellungen, LED-Ampel, Markierhilfe und automatischer Kalibrierung

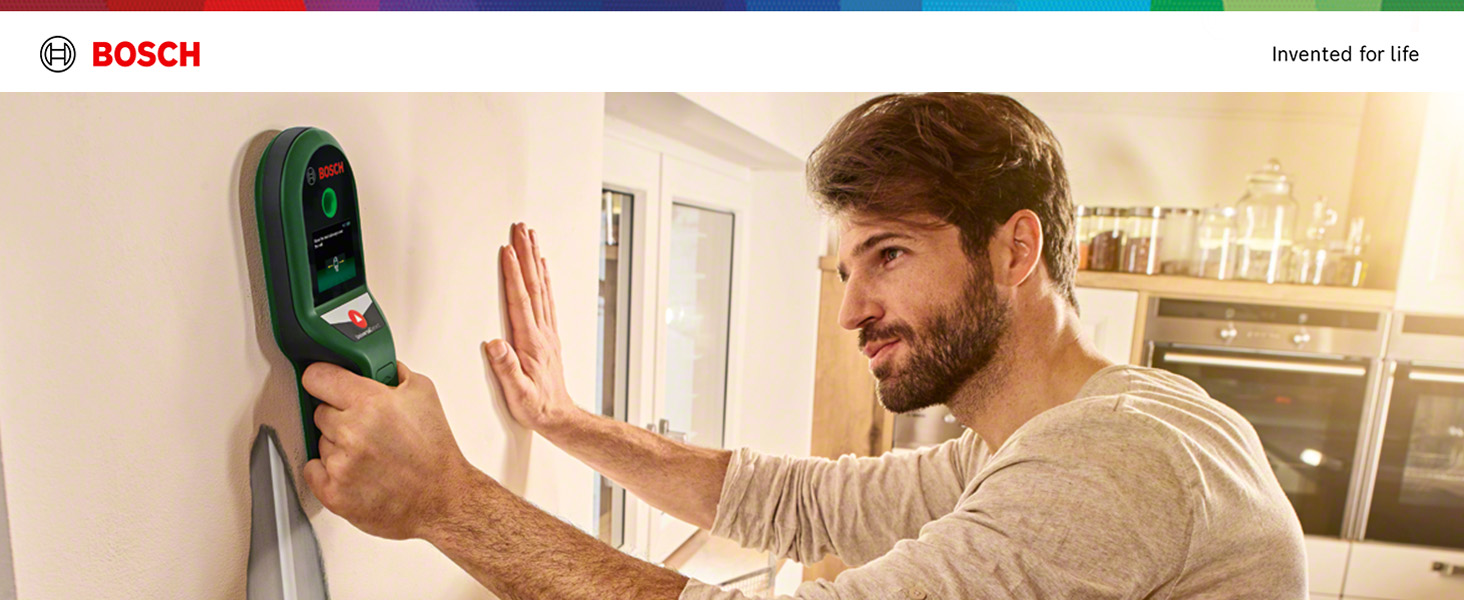

Der UniversalDetect ist das Ortungsgerät von Bosch für Heimwerker und den gelegentlichen Einsatz. Es kennt drei Einstellungen, für Metall, für stromführende Leitungen und für Unterkonstruktionen in Trockenbauwänden, und wird über einen Touchscreen bedient, der beim ersten Start mit Tipps und Animationen in 29 Sprachen durch die Messung führt.

Im Betrieb zeigt eine LED-Ampel grün, wo gebohrt werden kann, und rot über einem Fund; dazu erscheint ein Messergebnis auf dem Display, und optionale Warntöne unterstützen. In der Mitte des Messbereichs sitzt ein Loch, durch das Sie die Stelle gleich anzeichnen, ohne das Gerät zu verschieben. Die Kalibrierung läuft vollautomatisch, zwei Betriebsarten lassen sich gleichzeitig einstellen.

Ein Ortungsgerät dieser Klasse liefert Hinweise, keine Gewissheit. Bosch beschreibt selbst, wann es irrt: Leitungssignale breiten sich über die Wand aus, Drehstromleitungen löschen sich phasenweise gegenseitig aus, und Aluminiumfolie oder metallkaschierte Dämmung erkennt das Gerät als Metall. Wer das weiss, die Anleitung liest und jede Stelle mehrfach abfährt, bohrt damit deutlich sicherer.

Produktinformation im Detail

Originalbeschreibung des Herstellers

Angaben von Bosch zum Originalartikel:

Produktbeschreibung des Herstellers

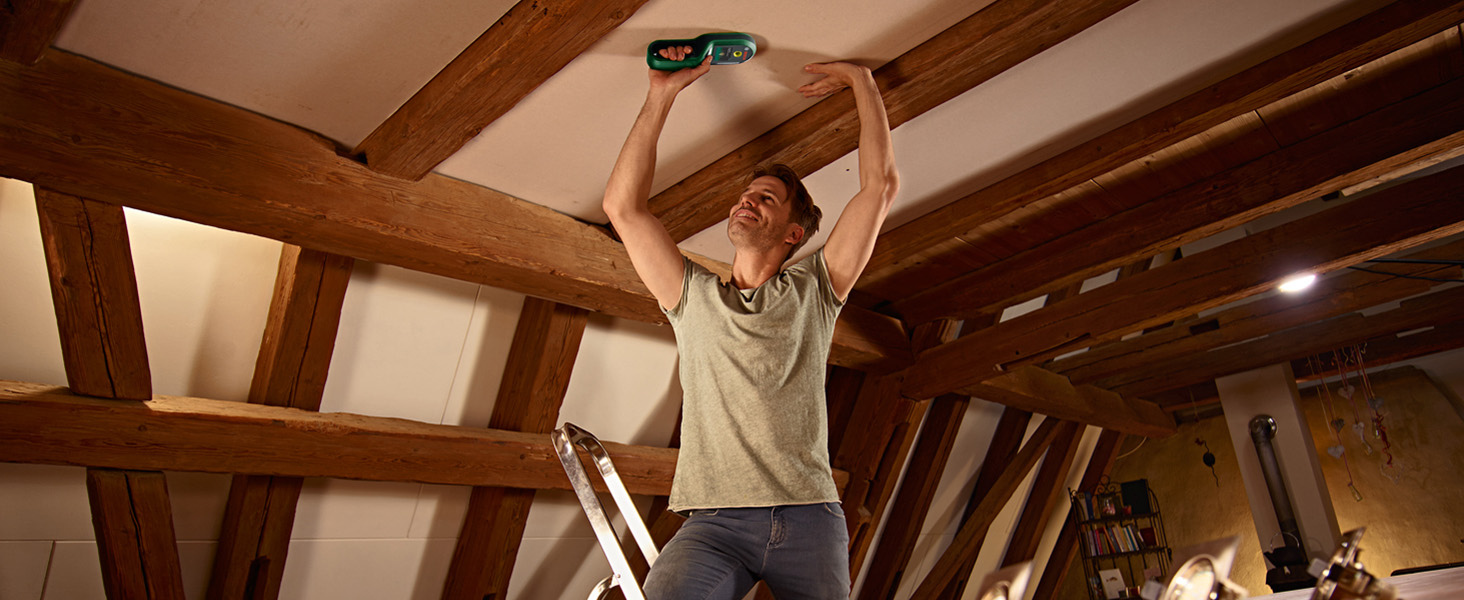

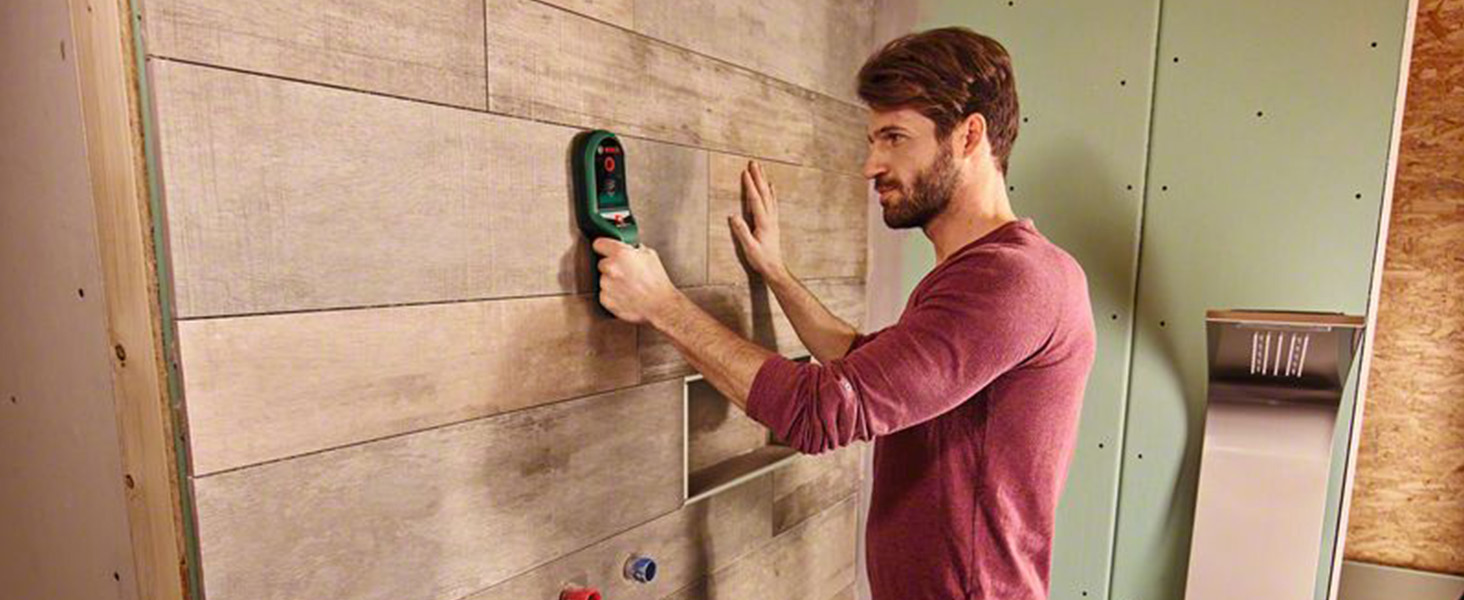

Sicherer Bohren – der UniversalDetect ortet Gegenstände bis zu 10 cm tief in Wänden, Trockenbauwänden, Decken und Fußböden. Er findet Metallobjekte, stromführende Leitungen oder Unterkonstruktion in Trockenbauwänden, um beim Anbringen von Gegenständen an die Wand sichereres Bohren zu ermöglichen.

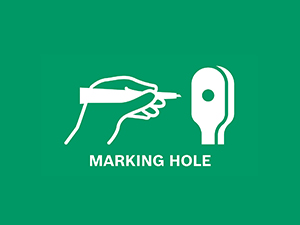

Das Markierungsloch in der Mitte des Messbereichs ermöglicht ein einfaches Markieren kritischer oder freier Bereiche mit einem Stift.

Das LED-Ampelsystem und die optionalen Warntöne signalisieren, wo sich ein Objekt befindet.

Die Schritt-für-Schritt-Anweisungen liefern verschiedene Tipps in 29 Sprachen auf dem Touchscreen, sowie Animationen, um das Orten zu erleichtern.

Drei Modi zum Erkennen von Metallobjekten und stromführenden Leitungen in allen gängigen Wandtypen sowie von Unterkonstruktionen in Trockenbauwänden.

Sobald das Ortungsgerät etwas gefunden hat, können Sie dank der vorhandenen Markierhilfe noch im selben Moment eine Markierung per Bleistift an der Wand einzeichnen ohne es bewegen zu müssen.

Beim ersten Start erhalten Anwender eine kurze Einführung mit Tipps für optimale Arbeitsergebnisse. Bei Bedarf lassen sich diese Tipps auch bei jedem weiteren Einsatz wieder abrufen.

Das Gerät detektiert Leitungen durch deren gesendete Signale, die sich durch eine hohe Leitfähigkeit der Wände über die ganze Wand ausbreiten können.

• Der Bosch-Detektor UniversalDetect – 3 Detektionseinstellungen: Der Wandscanner erkennt Unterkonstruktionen im Trockenbaumodus, stromführende Kabel und Metall bis zu einer Tiefe von 25/50/100 mm, so dass ein sichereres Bohren möglich ist.
• Nachhaltigkeit: das Produkt hat Nachhaltigkeitsmerkmale. Weitere Details dazu finden Sie bei den Bildern.

• Inbetriebnahme Damit Sie ihr Gerät benutzen können, haben wir eine Schritt-für-Schritt Anleitung integriert, die eine Nutzerführung mit Animationen beinhaltet, um Ihnen eine intuitive Bedienung zu bieten. Weitere Informationen
• LED-Anzeige Stellen Sie Ihr Ortungsgerät auf zwei Betriebsarten (Holz, Metall oder Strom) gleichzeitig ein und bekommen Sie über die LED-Anzeige sofortige Rückmeldung zum untersuchten Unterbau.
• Eingebaute Markierungshilfe Das Ortungsgerät erleichtert jeden ihrer Arbeitsschritte. Beim Detektieren ist er intuitiv zu bedienen und durch seine eingebaute Markierungshilfe kann in einem Schritt detektiert und markiert werden.
• Automatische Kalibrierung Dank vollautomatischer Kalibrierung kann das Ortungsgerät zuhause sofort eingesetzt werden. Der Sensor zeigt Ihnen direkt an, wo mögliche Bohrstellen sind und was sich im Unterbau befindet.
• Was muss ich tun, wenn das Gerät für die gleiche Messung unterschiedliche Ergebnisse anzeigt? Folgen Sie beim Einsatz des Gerätes der Schritt für Schritt Anleitung und achten Sie darauf, alle Messungen gleich durchzuführen. Achten Sie besonders darauf, das Gerät 3x in jede Richtung zu bewegen – bei konstanten äußeren Bedingungen.
• Warum verändert sich das Signal, wenn das Gerät an einer spannungsführenden Leitung entlangbewegt wird? Durch den Aufbau von handelsüblichen Leitungen entstehen Schwankungen der elektrischen Feldstärke an der Oberfläche, welche die Signalerfassung beeinflussen, bis hin zur vollständigen Auslöschung.
• Warum habe ich Probleme beim Orten von Drehstromleitungen? Bei spannungsführenden Drehstromleitungen (z.B. Stromanschluss für den Küchenherd) heben sich die verschiedenen Phasen der Leitung gegenseitig auf, so dass der Detektor das Signal nicht erfassen kann.
• Warum zeigt das Gerät Metallobjekte an der gesamten Wand an? Das Gerät detektiert gewisse Konstruktionsmaterialien wegen des hohen Eisengehalts als Metall (z.B. Aluminiumfolie über Fußbodenheizungen oder metallkaschierte Glaswolle zur Wärmedämmung).

Technische Daten des Herstellers

Gut zu wissen

• Preis und Lieferung: CHF 83.- inklusive 8,1 % MwSt. Lieferung in 5 bis 8 Arbeitstagen.
• Garantie: 24 Monate. Abwicklung über uns in Winterthur.
• Drei Einstellungen und Tiefen: Der Hersteller nennt Unterkonstruktion im Trockenbaumodus, stromführende Kabel und Metall mit Tiefen von 25, 50 und 100 Millimetern in dieser Reihenfolge, insgesamt eine Ortung bis 10 Zentimeter. Zwei Betriebsarten lassen sich gleichzeitig aktivieren.
• Fehlanzeigen bei Strom: Bosch erklärt selbst, dass sich Leitungssignale über die ganze Wand ausbreiten können und das Gerät dann grossflächig Spannung anzeigt. Drehstromleitungen, etwa der Anschluss des Küchenherds, werden gar nicht erfasst, weil sich die Phasen aufheben. Ein Kunde beschreibt genau das erste Verhalten: gelegentlich wird ein Kabel gemeldet, wo keines liegt.
• Fehlanzeigen bei Metall: Aluminiumfolie über Fussbodenheizungen und metallkaschierte Glaswolle erkennt das Gerät wegen des hohen Eisengehalts als Metall. In solchen Aufbauten ist die Metallortung kaum verwertbar.

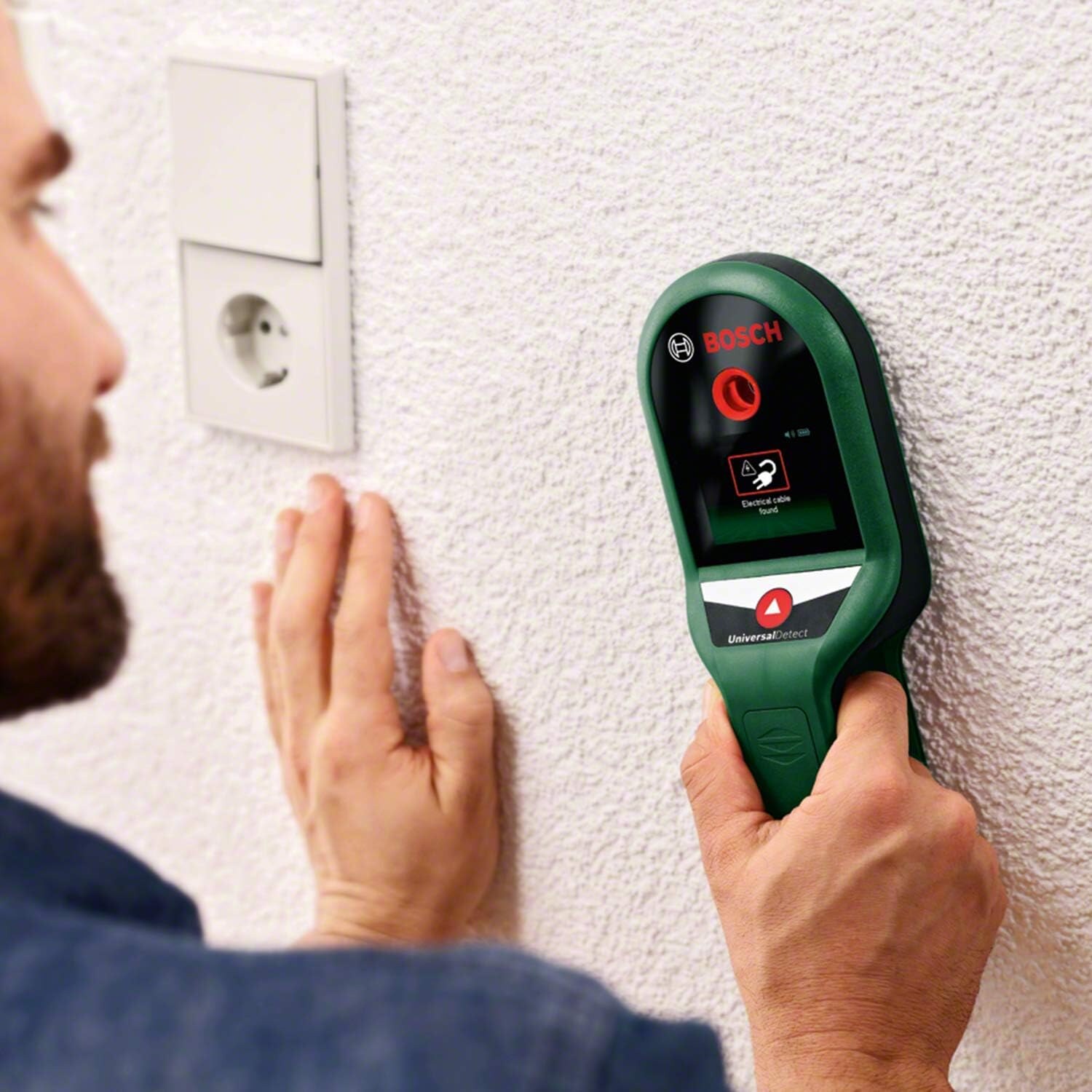

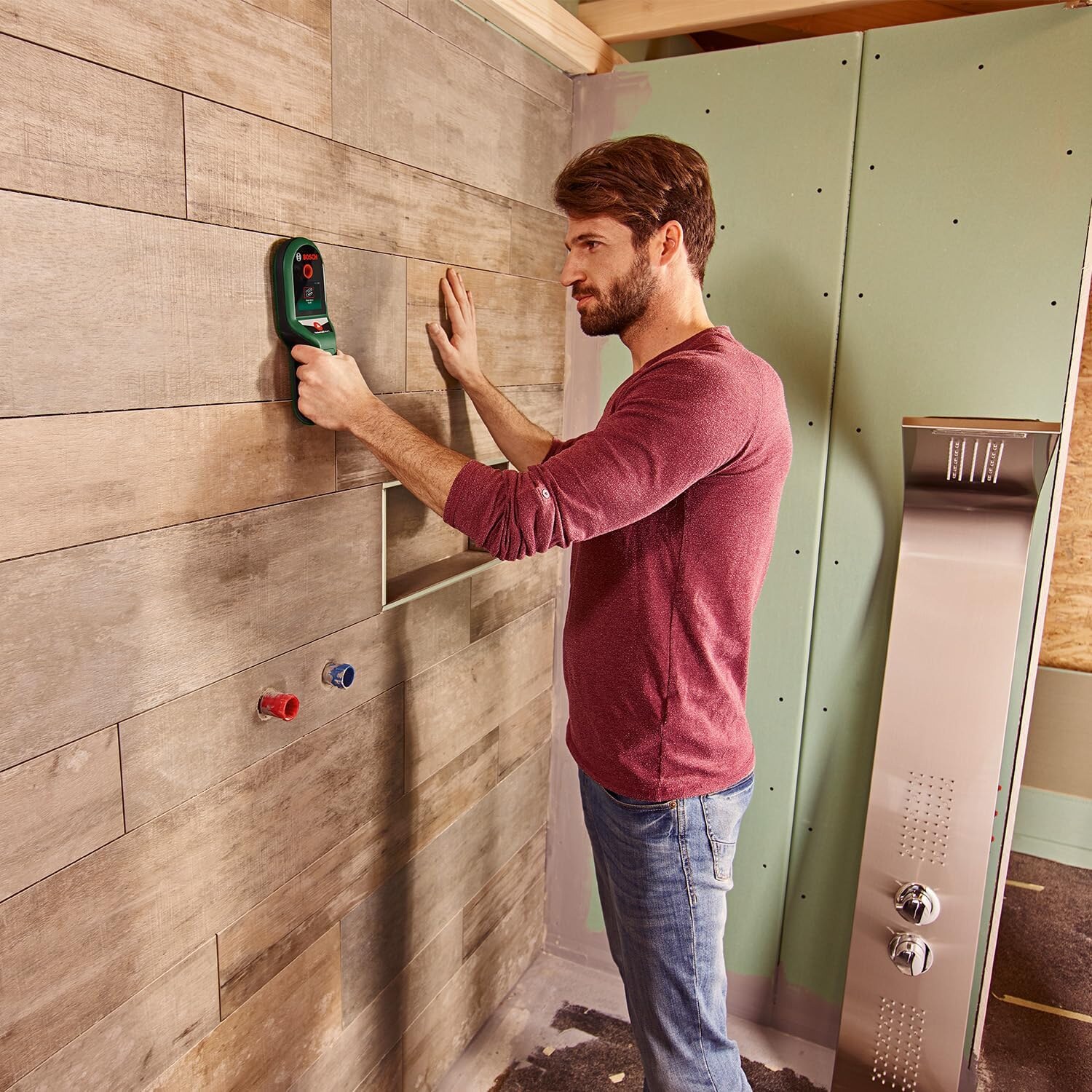

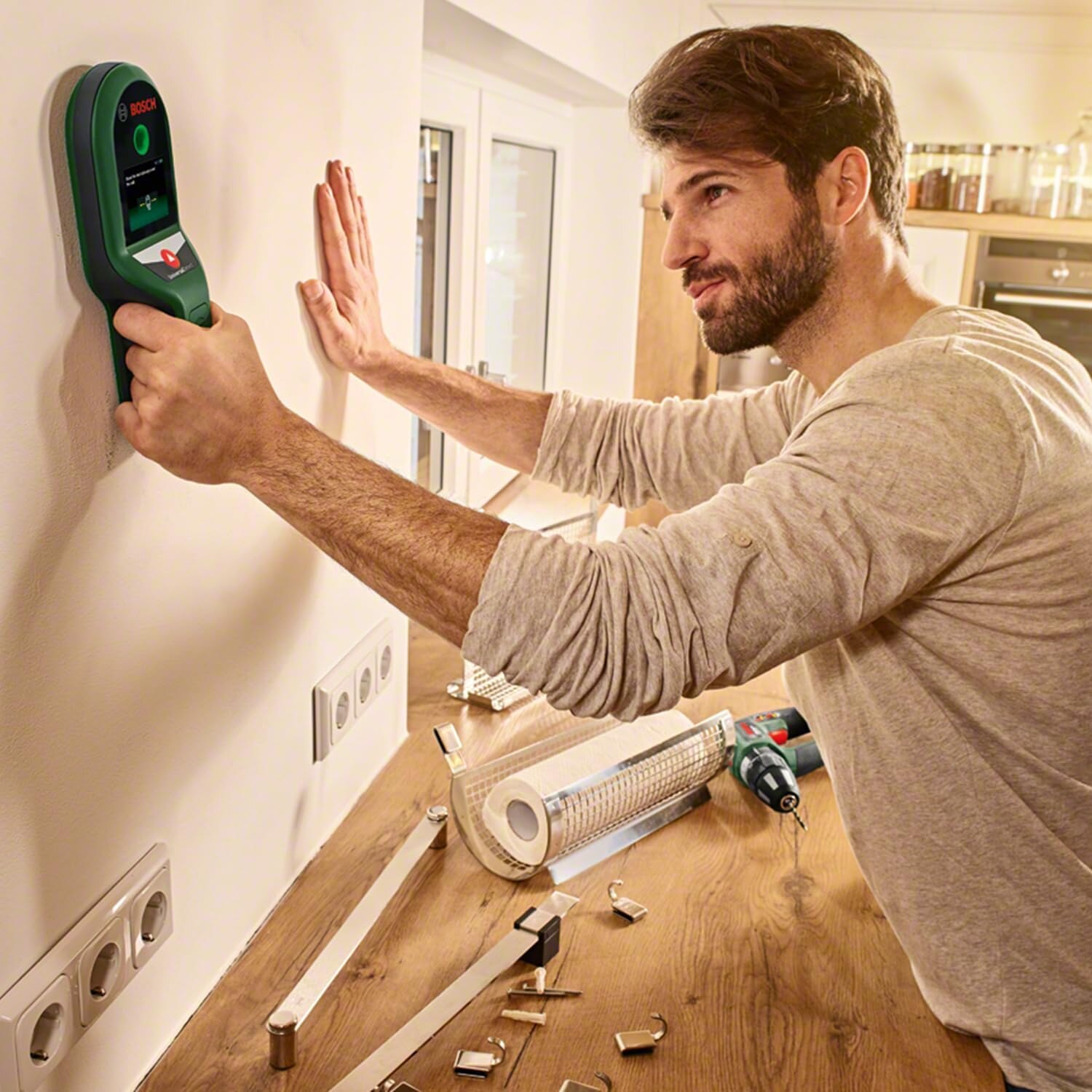

• Anleitung und Körperkontakt: Der Hersteller verlangt, das Gerät dreimal in jede Richtung zu bewegen und alle Messungen gleich durchzuführen. Ein Kunde bekam die Stromortung erst zum Laufen, nachdem er dicke Gummisohlen ausgezogen hatte; ein weiterer verweist auf die Bildschirmhinweise, Schmuck abzulegen und die Wand mit der Hand zu berühren.

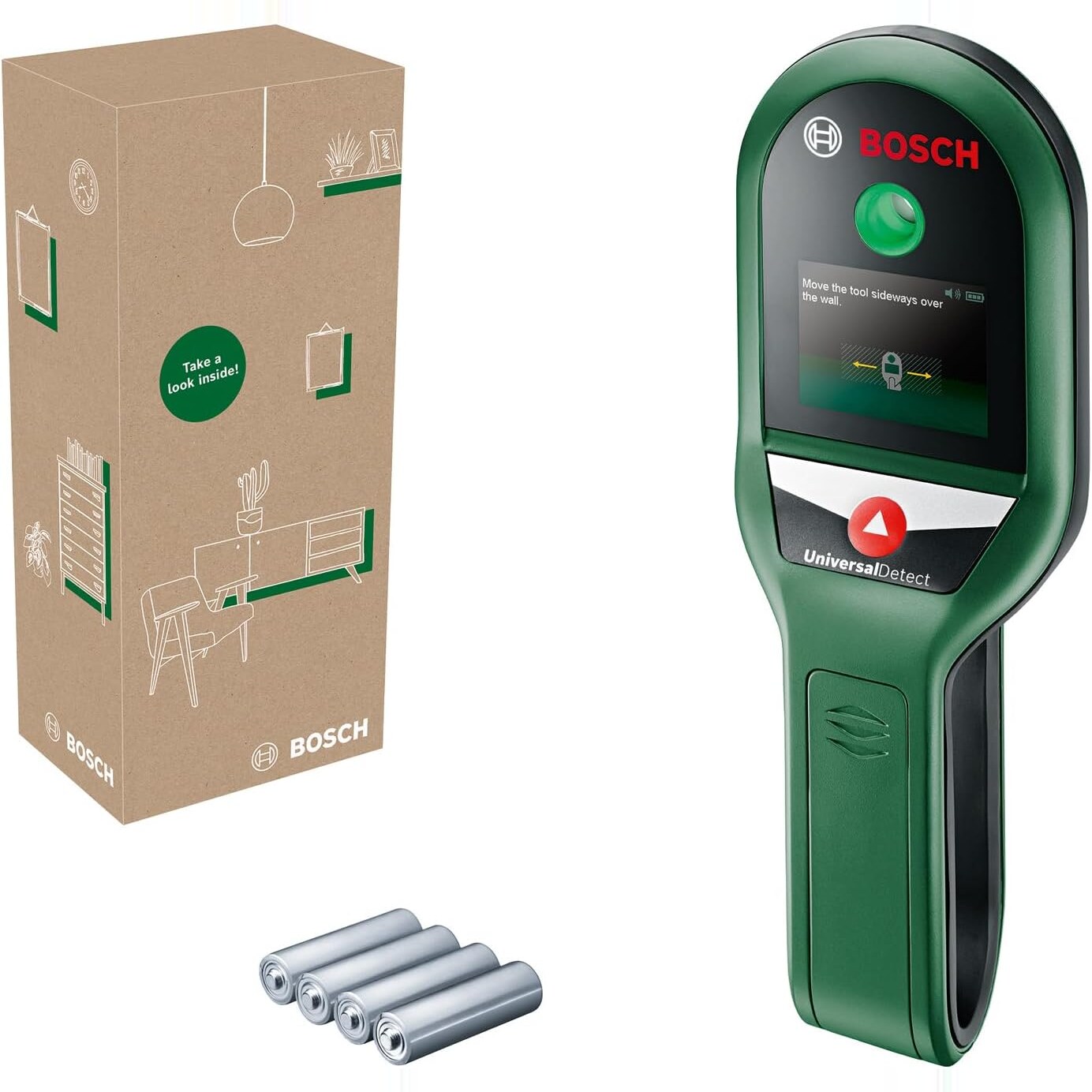

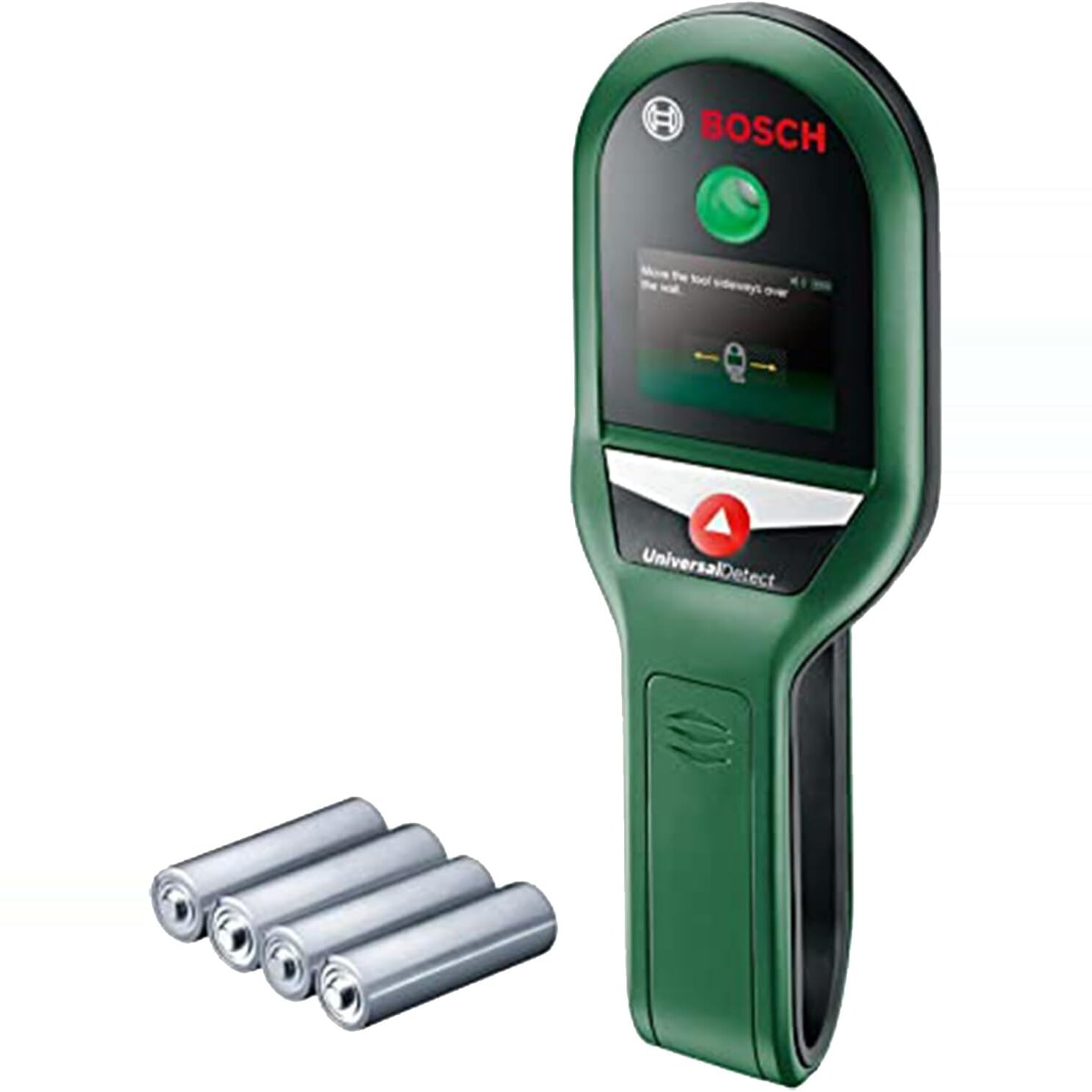

• Lieferumfang und Holzortung: Enthalten sind UniversalDetect, vier AAA-Batterien und die Bedienungsanleitung; ein Kunde erhielt die Batterien leer. Bei Holz gehen die Rückmeldungen auseinander: ein Kunde fand Balken unter OSB-Platten zuverlässig, ein anderer schreibt, beim Holz sei etwas Phantasie erforderlich, ein Dritter ist sich über die Genauigkeit unsicher. In der Sterneverteilung stehen 15 Prozent Ein- und Zwei-Sterne-Bewertungen.
