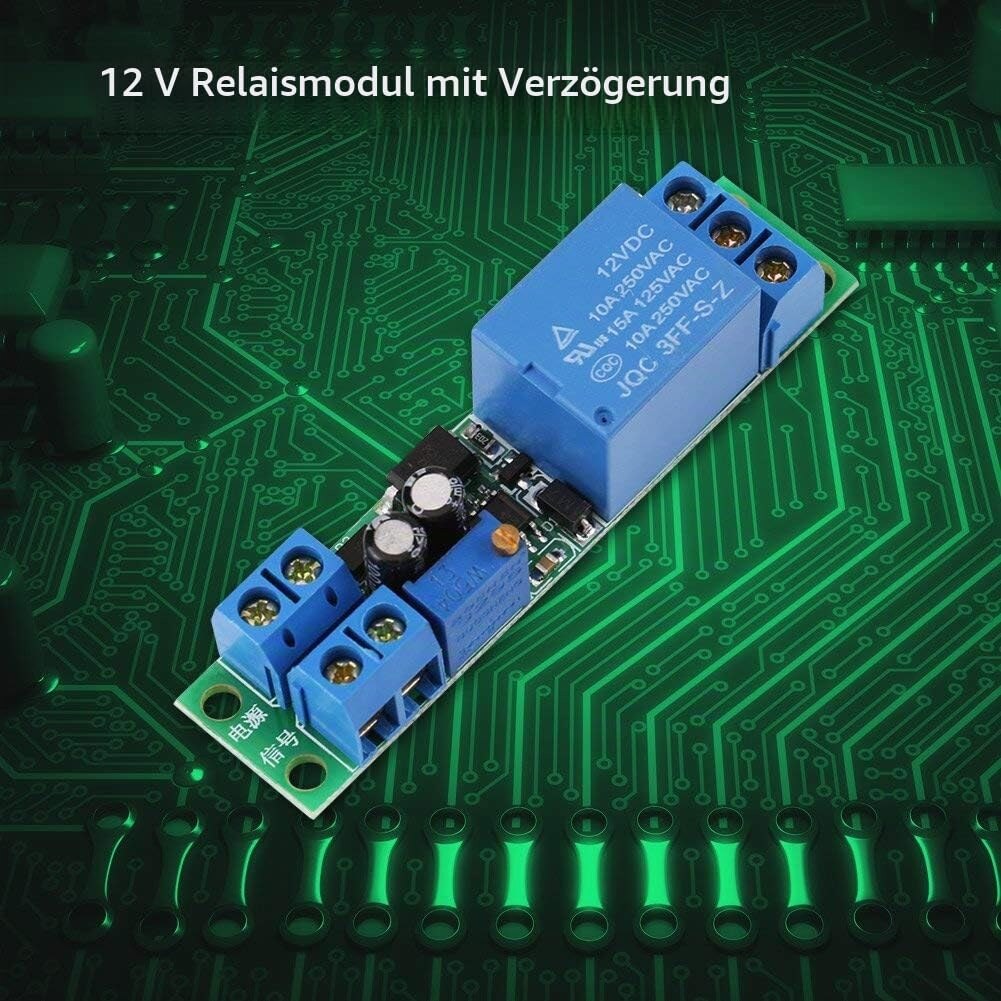

Walfront Zeitrelais-Modul 12 V, 0 bis 25 Sekunden einstellbar, Kontakt 10 A

Zeitrelais-Modul für 12 V Gleichspannung, dessen Schaltkontakt nach einer am Potentiometer eingestellten Verzögerung von 0 bis 25 Sekunden wieder abfällt.

Das Modul ergänzt eine bereits vorhandene Tür- oder Sprechanlage um eine Zeitfunktion: Es sitzt zwischen dem Steuersignal und dem Verbraucher und gibt den Kontakt nach der eingestellten Zeit wieder frei.

Es ersetzt weder eine Sprechanlage noch einen Türöffner, sondern schaltet mit seinem Relaiskontakt aus Schliesser, Öffner und gemeinsamem Anschluss einen Verbraucher, der bereits installiert ist.

Produktinformation im Detail

Originalbeschreibung des Herstellers

Angaben von Walfront zum Originalartikel:

Moduleigenschaften:

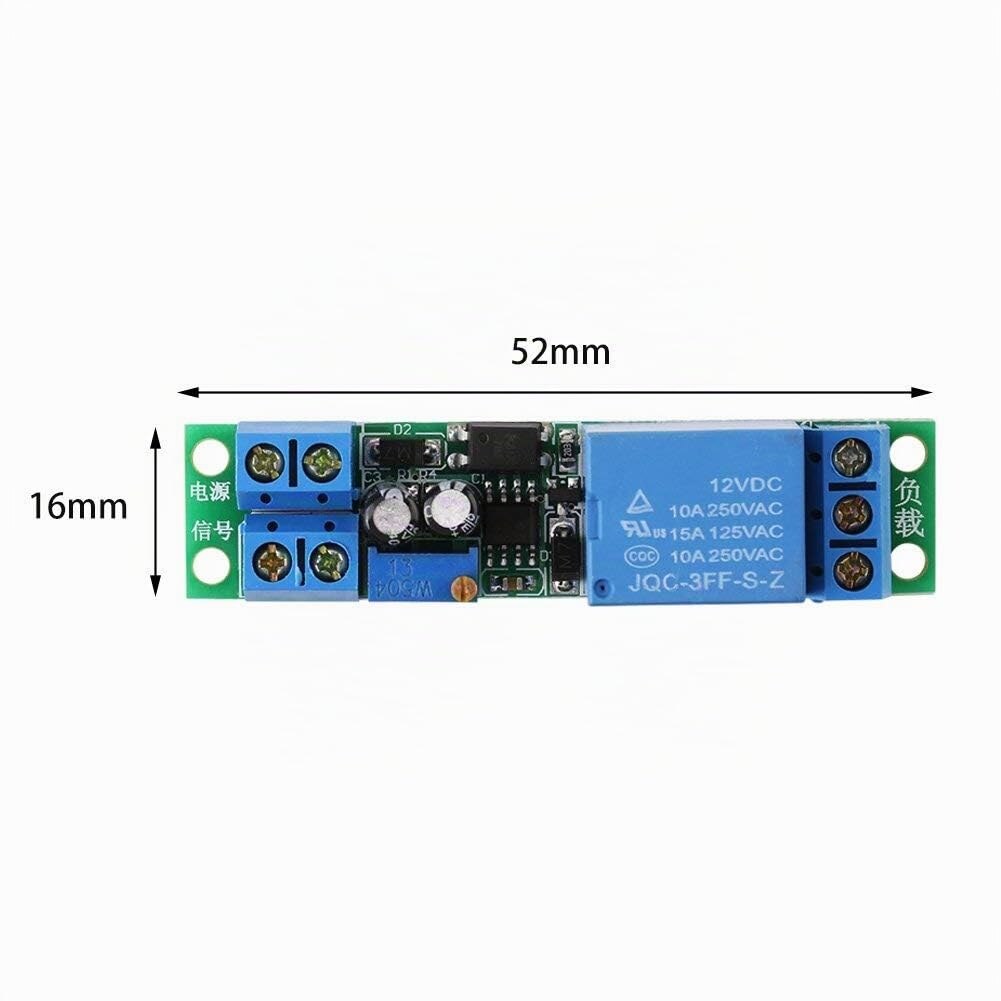

Länge * Breite = 52 mm * 16 mm

Die Arbeitsspannung des Moduls beträgt 12V

Das Modul kann steuern: 10A 250VAC (AC), 10A 30VDC (DC) oder weniger Last.

Die Zeit kann über das Potentiometer eingestellt werden. Die Standardeinstellung ist 0-25 Sekunden. Wenn es länger dauert, können Sie den größeren Kondensator oder das Potentiometer selbst austauschen.

Verzögerungszeitformel: T=1,1RC. Zum Beispiel: Kapazität 47uf Widerstand 500K T=1,1*500000*0,0000047=25,85 Sekunden.

Das Netzteil des Moduls ist mit einer Diode ausgestattet, um ein Verpolen des Netzteils zu verhindern, damit Freunde sich sicher anschließen können.

Das Signalende des Moduls ist mit Optokoppler-Isolation ausgestattet, die eine starke Entstörungsfähigkeit besitzt und sich an die Anwendung von Steuersignalen mit hohem und niedrigem Pegel anpassen kann und für die industrielle Steuerung geeignet ist.

Funktionsprinzip: Dieses Modul ist ein Verzögerungsmodul, das durch ein externes Signal ausgelöst wird.

Versorgen Sie das Modul mit Strom, und das Relais wird sofort geschlossen (zu diesem Zeitpunkt ist der Status der Modulausgangsklemme: normalerweise offen und öffentliche Leitung, normalerweise geschlossen und öffentliche Trennung)

Das Relais wird nach einer Verzögerung von 0-25 Sekunden abgeschaltet (der Ausgangszustand des Moduls ist zu diesem Zeitpunkt: Schließer und öffentliche Trennung, Öffner und öffentliche Leitung)

Hinweis: Wenn das Triggersignal immer an ist, wird das Modul geschlossen, bis das Triggersignal verschwindet.

• Effiziente Triggerverzögerung: Unser 12-V-Triggerverzögerungsrelaismodul ist normalerweise offen und eignet sich effektiv für wiederholtes Auslösen, um verschiedene Arten von Steuerungsaufgaben zu erfüllen.
• Einstellbare Verzögerungszeit: Die Verzögerungszeit des Relais lässt sich mithilfe eines Potentiometers einstellen. Die Standardverzögerung beträgt 0-25 Sekunden, kann jedoch nach Bedarf verlängert werden.
• Schutzfunktion: Der Stromversorgungsanschluss unseres Timer-Moduls verfügt über eine Rücklaufdiode, die eine zusätzliche Schutzfunktion bietet und die Lebensdauer des Moduls verlängert.
• Vielseitige Trigger-Signale: Dieses Timer-Modul kann sowohl mit hohen als auch mit niedrigen Pegelsignalen ausgelöst werden, was es zu einer ausgezeichneten für industrielle Steuerungsprojekte macht.

Technische Daten des Herstellers

Gut zu wissen

• Preis und Lieferung: CHF 20.- inklusive 8,1 % MwSt. Lieferung in 5 bis 8 Arbeitstagen, fertig verzollt.
• Garantie: 24 Monate. Abwicklung über uns in Winterthur.
• Speisung und Kontakt nicht verwechseln: Versorgt wird das Modul mit 12 V Gleichspannung. Die vom Hersteller genannten 250 V AC sind die Belastbarkeit des Relaiskontakts, keine Angabe zur Speisung — das Modul ist kein Netzspannungsgerät.

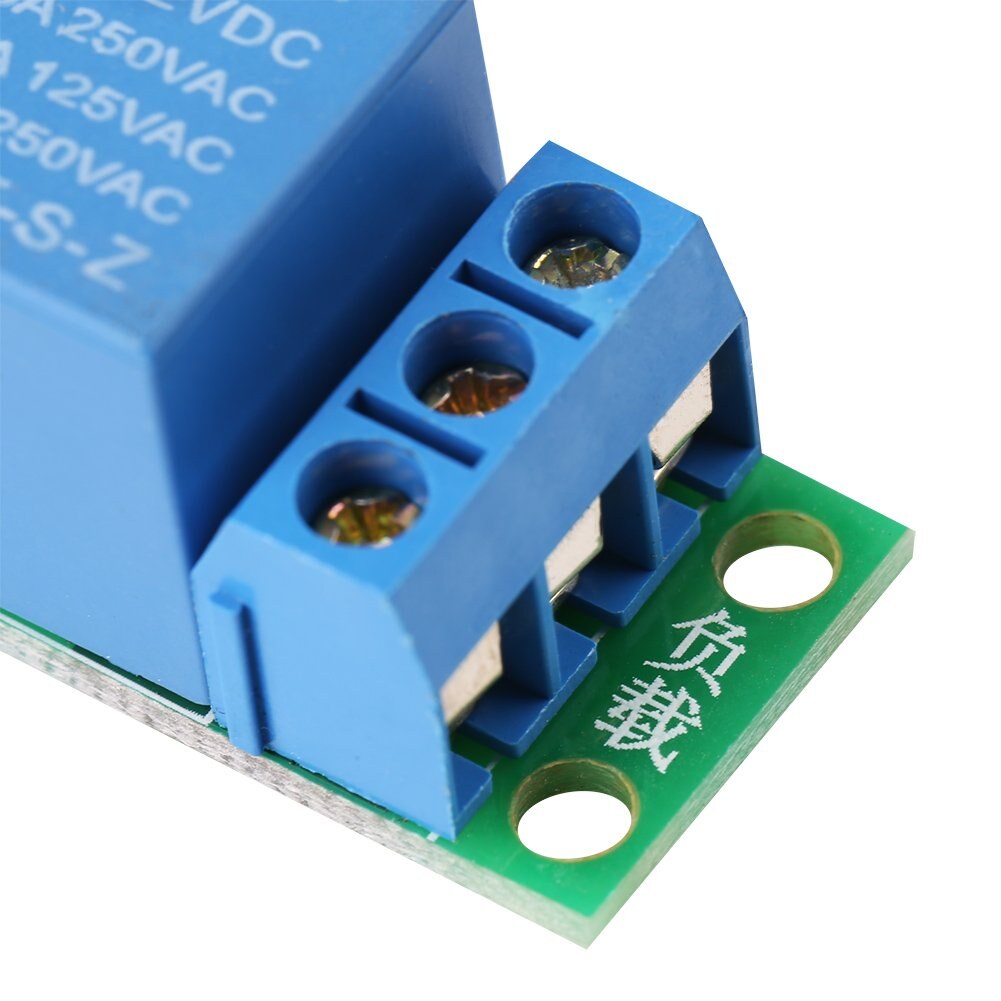

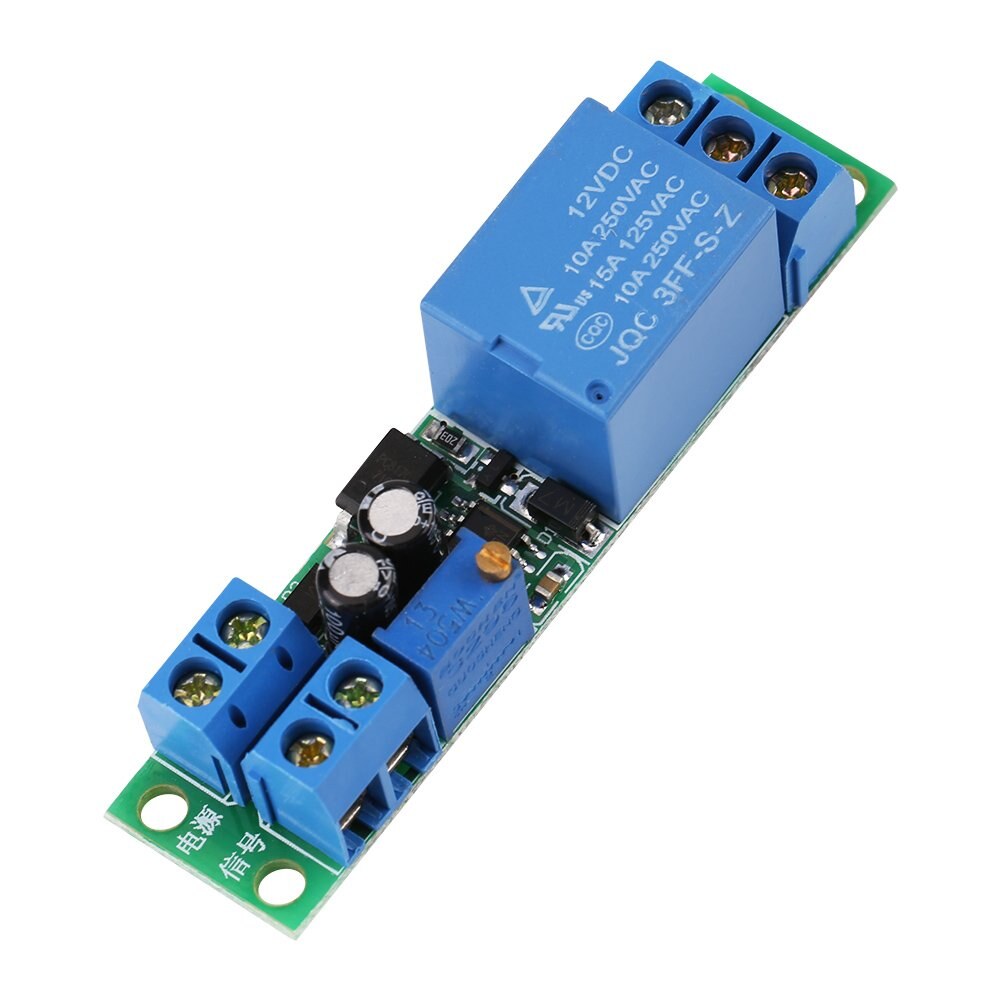

• Kontaktbelastbarkeit: 10 A bei 250 V AC beziehungsweise 10 A bei 30 V DC. Das ist der Aufdruck des verbauten Relais. Geliefert wird eine offene Platine ohne Gehäuse und mit frei zugänglichen Klemmen; wir empfehlen sie ausschliesslich für Kleinspannung. Wer damit Netzspannung schalten will, braucht dafür ein Gehäuse und eine Fachperson.

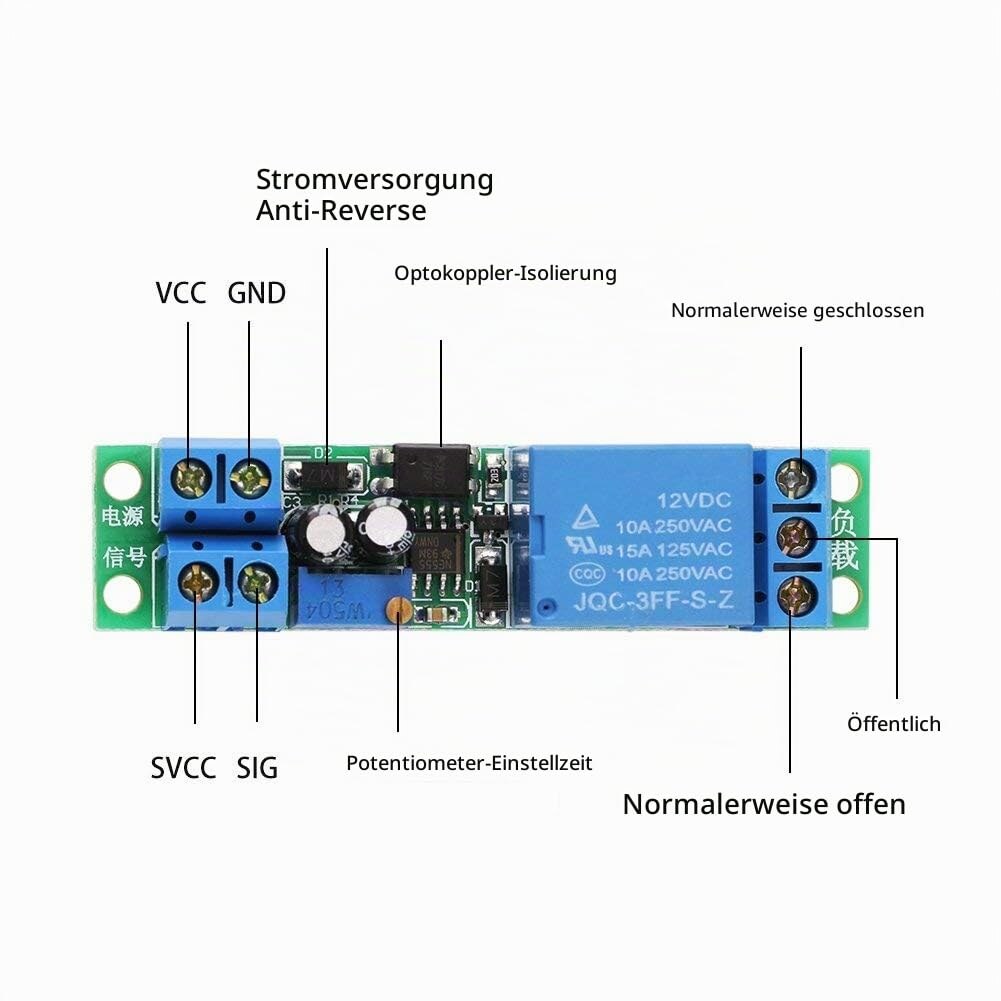

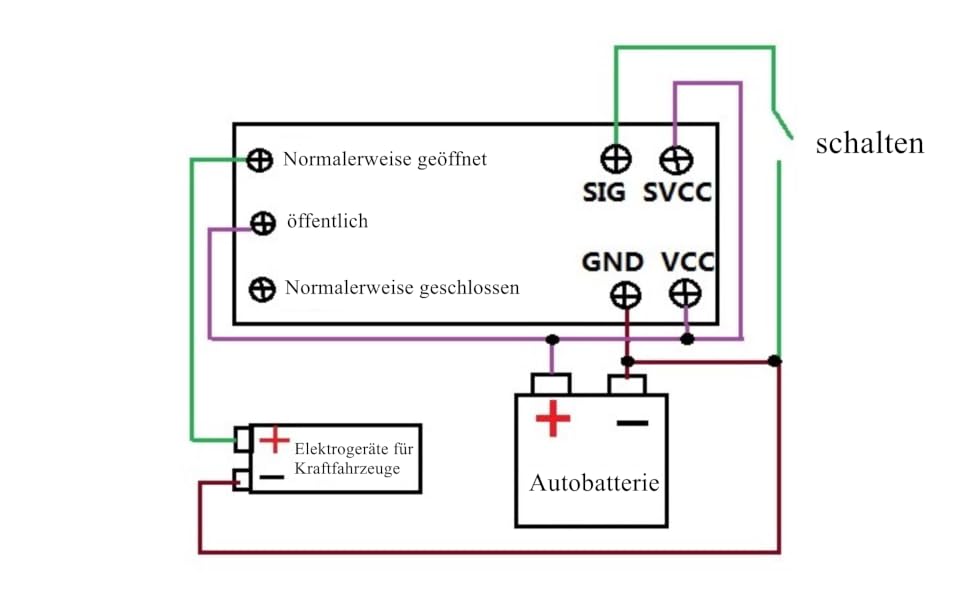

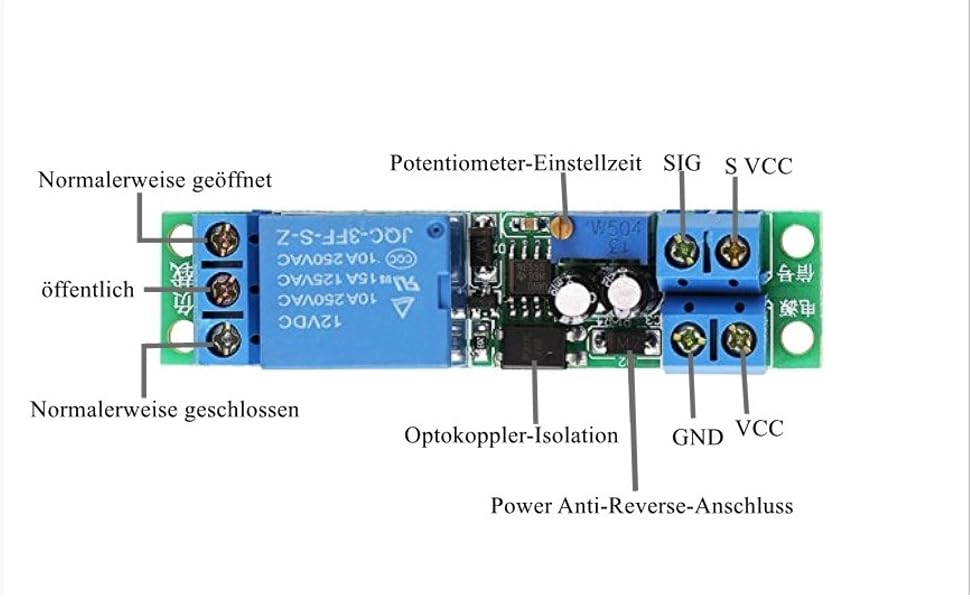

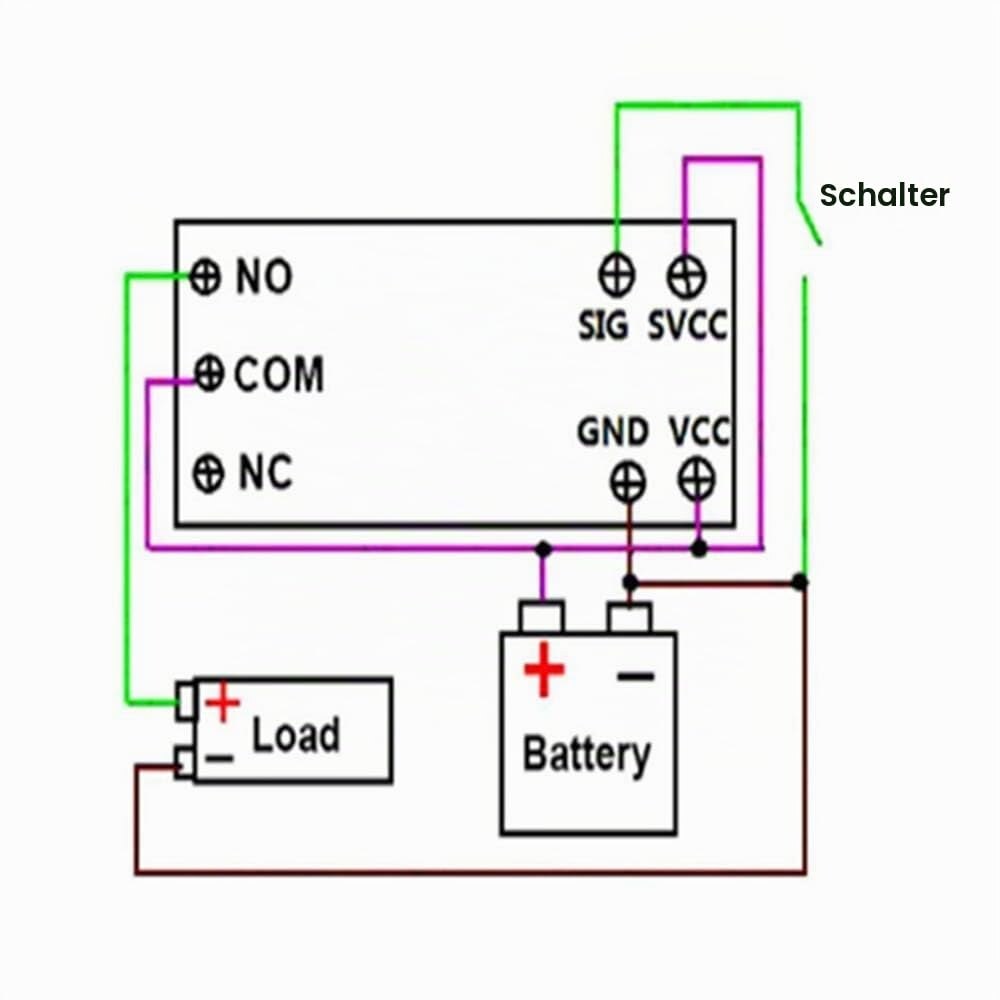

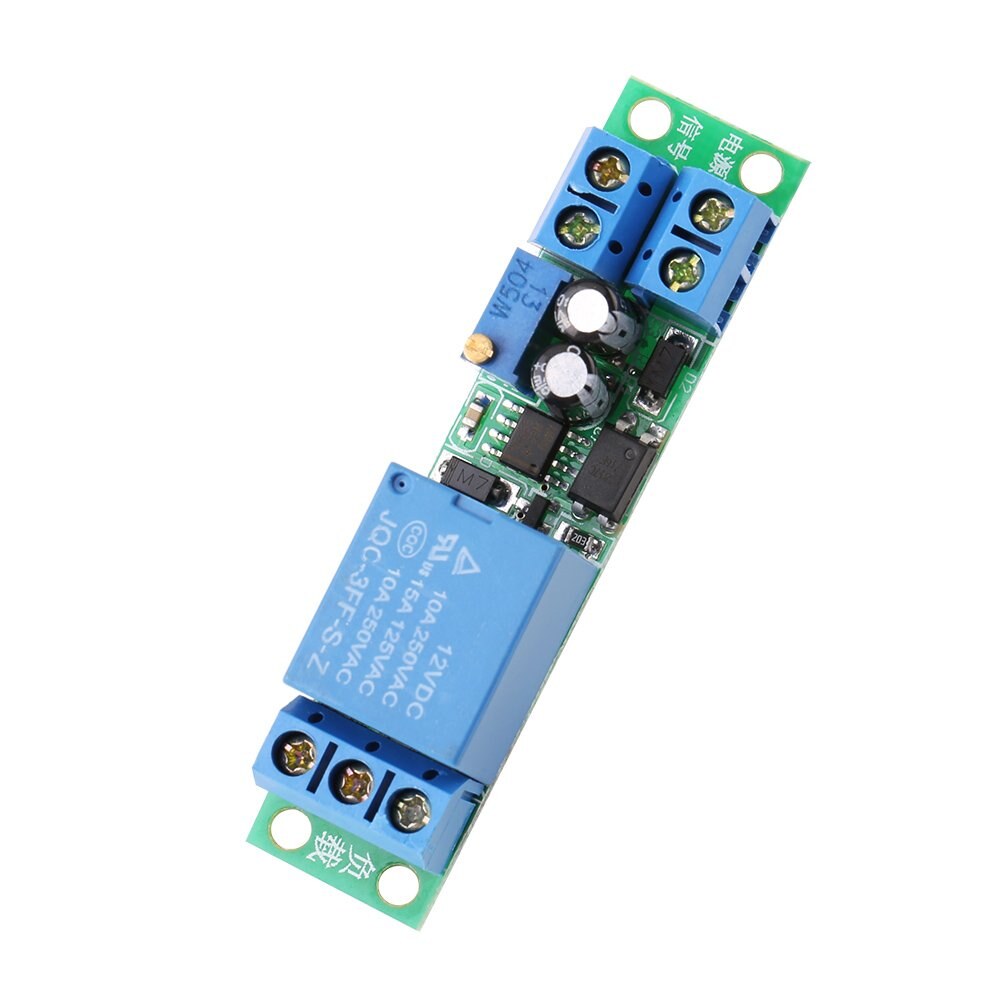

• Beschriftung der Klemmen: Die Klemmen tragen auf der Platine chinesische Aufdrucke (Speisung, Signal, Last). Der Hersteller legt dazu ein beschriftetes Anschlussbild bei, das VCC, GND, SVCC, SIG sowie Schliesser, Öffner und gemeinsamen Anschluss auf Deutsch zuordnet.
• Zur Potentialfreiheit: Der Ausgang ist als Relaiskontakt mit Schliesser, Öffner und gemeinsamem Anschluss auf einer eigenen Klemmleiste ausgeführt, getrennt von den Klemmen für Speisung und Signal. Das Wort „potentialfrei“ verwendet der Hersteller nicht — wir tragen es deshalb auch nicht nach.
• Einstellbereich: 0 bis 25 Sekunden über das Potentiometer. Der Hersteller nennt die Formel T = 1,1 × R × C und weist darauf hin, dass sich der Bereich durch Tausch von Kondensator oder Potentiometer verlängern lässt.
• Auslösung: Der Signaleingang ist über einen Optokoppler getrennt und lässt sich wahlweise mit High- oder mit Low-Pegel ansteuern. Liegt das Triggersignal dauerhaft an, bleibt das Relais laut Hersteller geschlossen, bis das Signal wegfällt.
• Nicht im Lieferumfang: Türöffner, Netzteil und Steuergerät gehören nicht dazu. Geliefert wird das Modul allein.
• Anschluss: Reines Kleinspannungsgerät mit Schraubklemmen, ohne Netzstecker — die Schweizer Steckernorm spielt hier keine Rolle.
