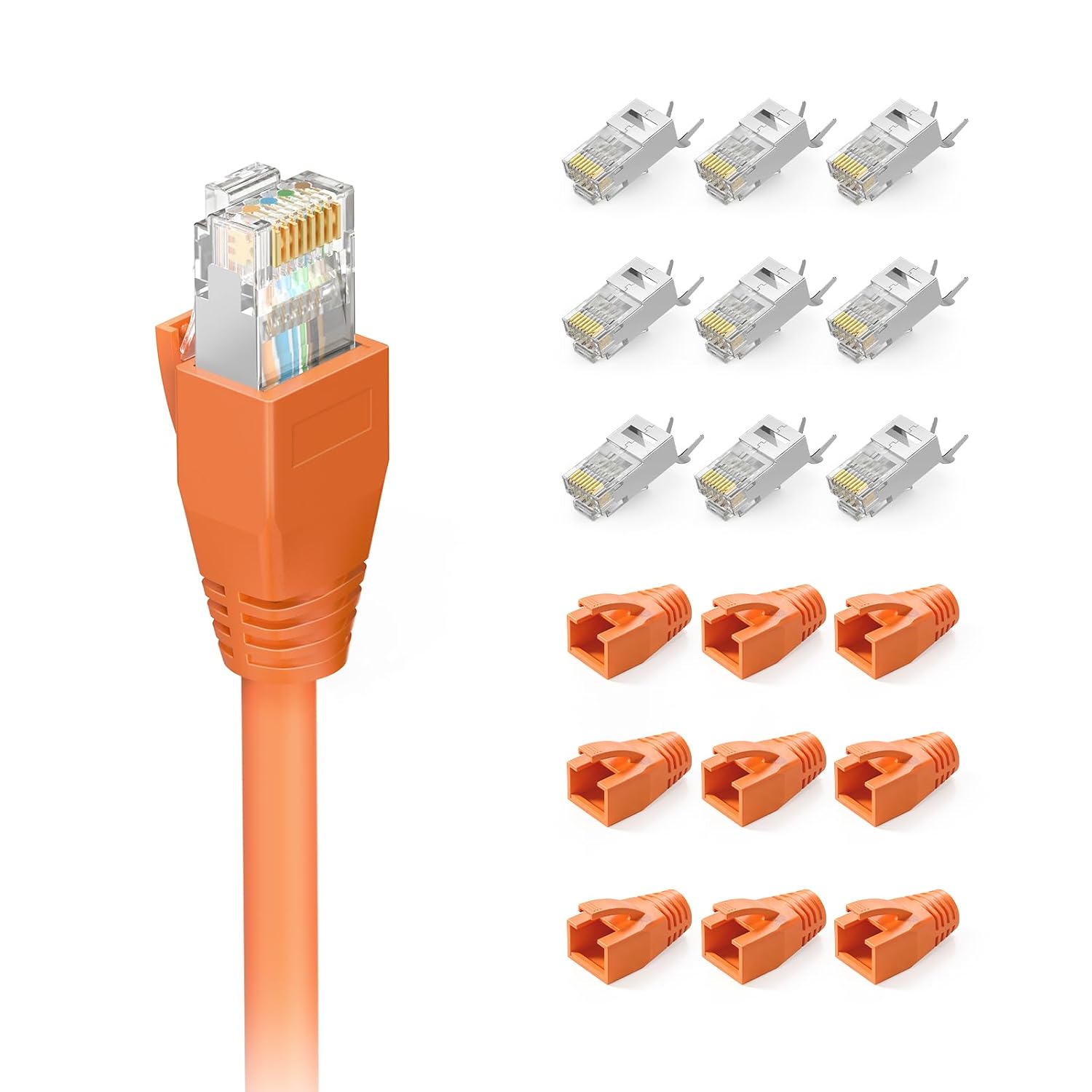

VCE CAT 7 RJ45-Stecker geschirmt, vergoldet, 10 oder 20 Stück, Orange oder Grau

Wie beschrieben, erfüllt die Erwartung voll und ganz

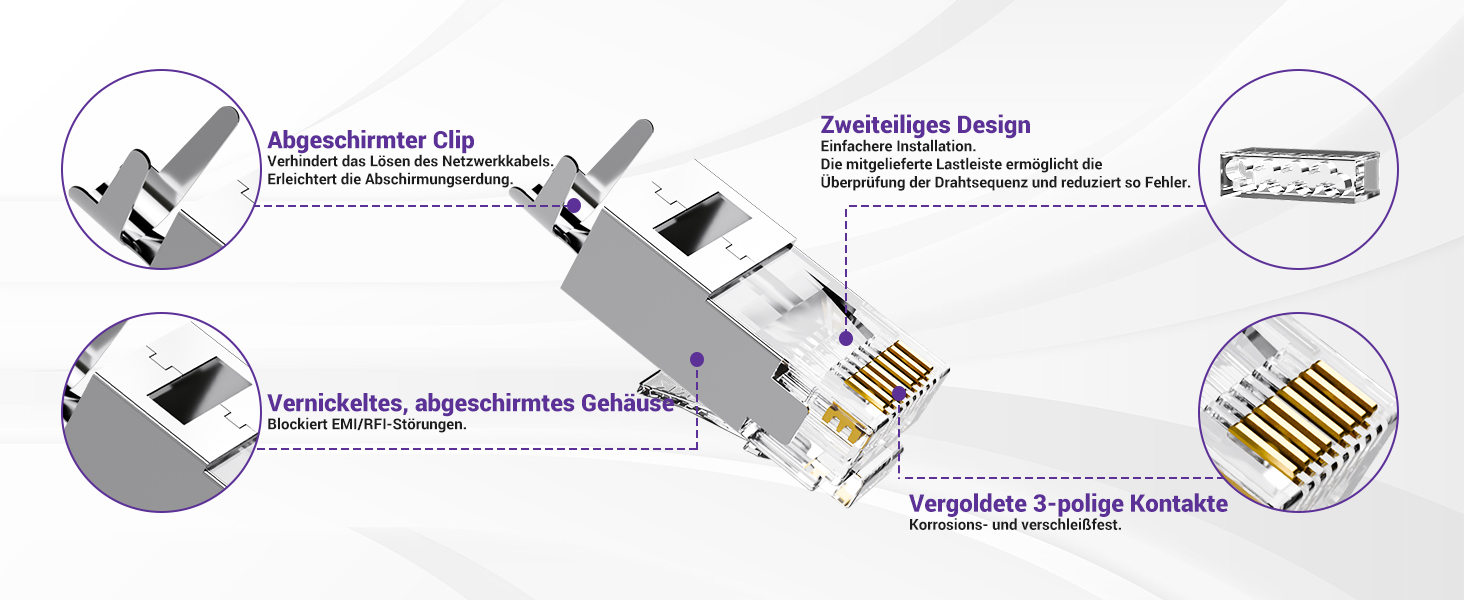

Die Stecker sind brauchbar, der Knickschutz ist leider nicht so gut. 2-3 mal ein und ausgesteckt und der Knickschutz reisst ein. Etwas filigraner könnte er zudem auch sein (auch an dickem, haltbaren Verlegekabel!). Das geht mit Sicherheit besser!

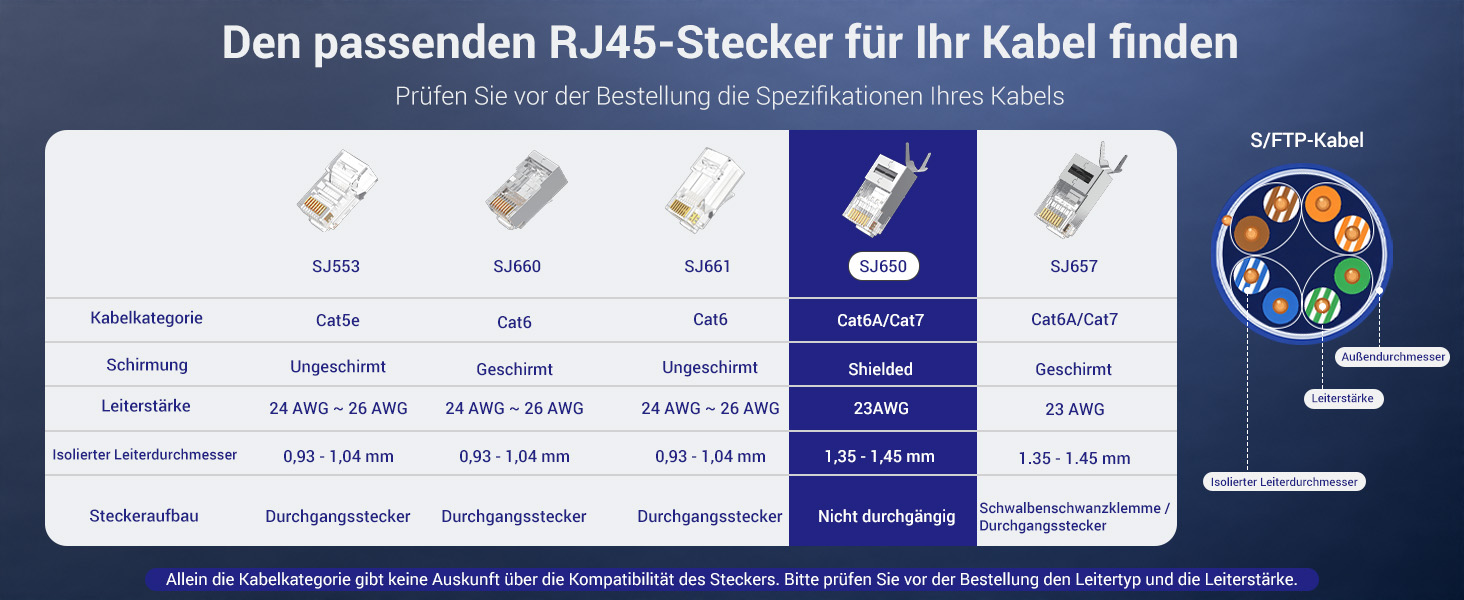

Hersteller sollte nutzbare Verlegekabel ausweisen !!Für meine Zwecke waren diese Netzwerkstecker unbrauchbar. Ziel war es ein Cat7 Verlegekabel von LW Elektronic abzubinden. Die Kontakte wurden mittels Knippex Crimpzange vercrimmt. Allerdings nur bei 2 von 10 Versuchen sind tatsächlich alle 8 Adern verbunden gewesen. Jedoch konnte aufgrund der geringen mechanischen Anbindung die Bandbreite nicht übertragen werden. Netzwerkmessung 10Mbits – quasi unbrauchbar. Zerlegung (bin ja neugierig) zeigten, dass sich immer min 2. Adern problemlos herausziehen liessen. Die Ader war zwar gequetscht aber nicht mechanisch verbunden. Ich habe mich daraufhin entschieden die teureren Verlegekabelnetzwerkstecker mit LSA-Crimpung (Ader wird durch einen Schneidklemmverbinder gehalten – Standard im Telekominikationsbereich) zu verwenden – problemlos – Netzwerkmessung 1Gbit (mehr gibt das Netzwerk nicht her)Fazit: aufgrund des unverschränkten Schnittmessers im Stecker drückt sich der Kontakt gerade in das Vollmaterial der Ader ein. Die Hersteller von Verlegekabel nutzen unterschiedliche Arten von Kupfer, welches sich auf den Härtgrad auswirkt. Es wird Kabel geben in dennen sich die Kontakte wunderbar „eingraben“. Bei höherfesterem Material wird sich die Ader nur verdrücken lassen und der Rückfederefect nach dem die Crimpzange wieder geöffnet wird führt dazu, dass die schon geringe Kontaktfläche noch weiter reduziert bzw. wie in meinem Fall kontaktlos wird.Noch ein These von meiner Seite, da es hier Meinungen gibt, dass das Cat5 Verlegekabel auf jedem Fall funktionieren würde…begründet aus dem technologischen Fortschritt ist das CAT5 überholt jedoch für den Heimgebrauch nutzbar. Namenhafte Hersteller verfolgen diesen „alte“ Technik wohl eher nicht mehr so genau. Diese Cat5 Kabel kommen meiner Meinung nach inzwischen zum grössten Teil aus China mit keinerlei grösseren Auflagen bzgl. der zu verwendenden Material. Wer sich nun ein wenig mit der Materialwirtschaft ein wenig auskennt, weiss das China auch mega billig Kupfer herstellt. Das bedeutet Legierungsbestandteile werden in ihrer günstigsten Form zum Erreichen (oder auch nicht) der Mindestanforderungen zusammengestellt, welches zudem einen „sehr hohen“ Sauerstoffanteil im Kupfer führt. All dieses führt zur Reduzierung der Zugfestigkeit — das Material ist weicher —> Kontakte „graben“ sich besser ein.Sorry, wollte eigentlich gar nicht so viel schreiben

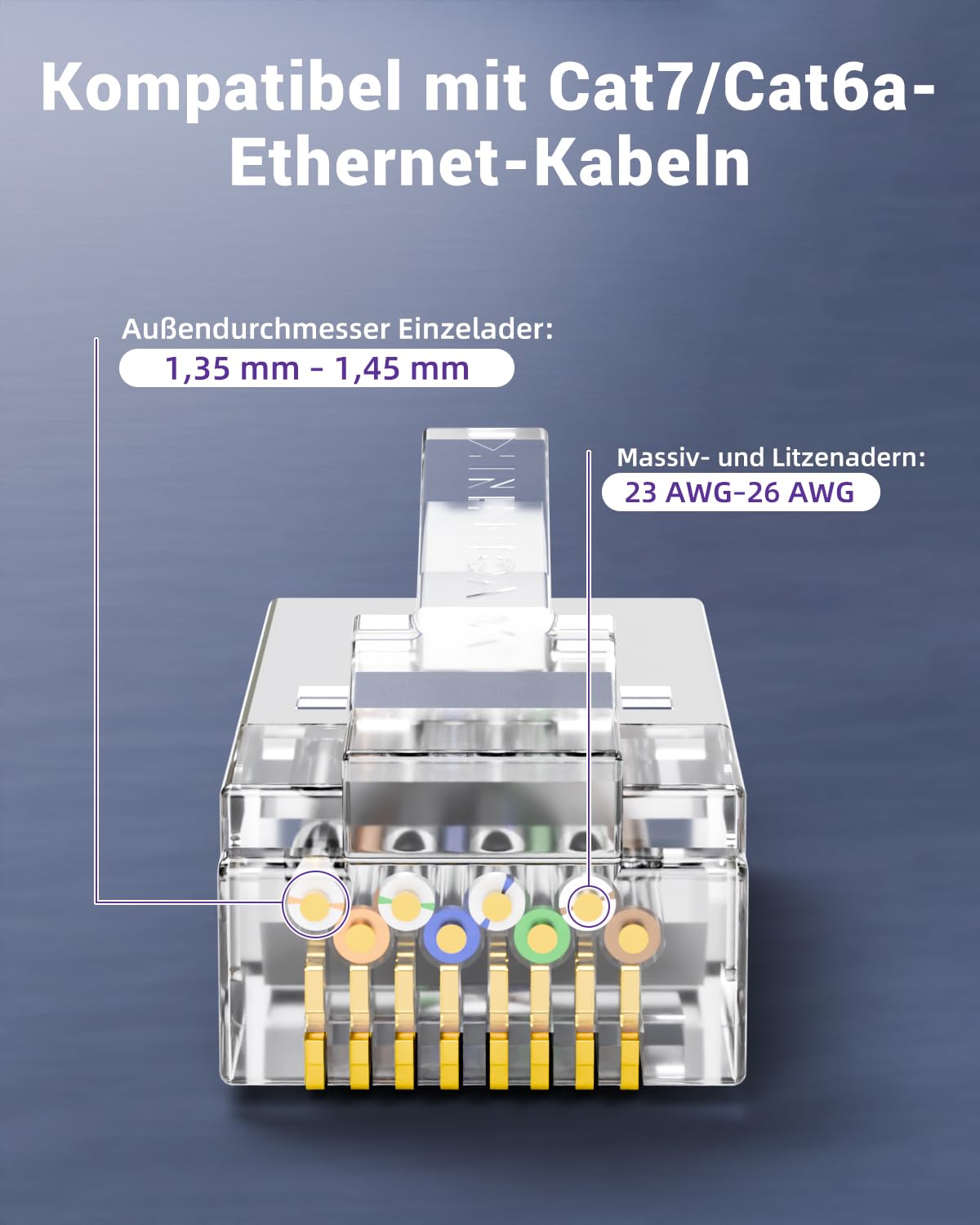

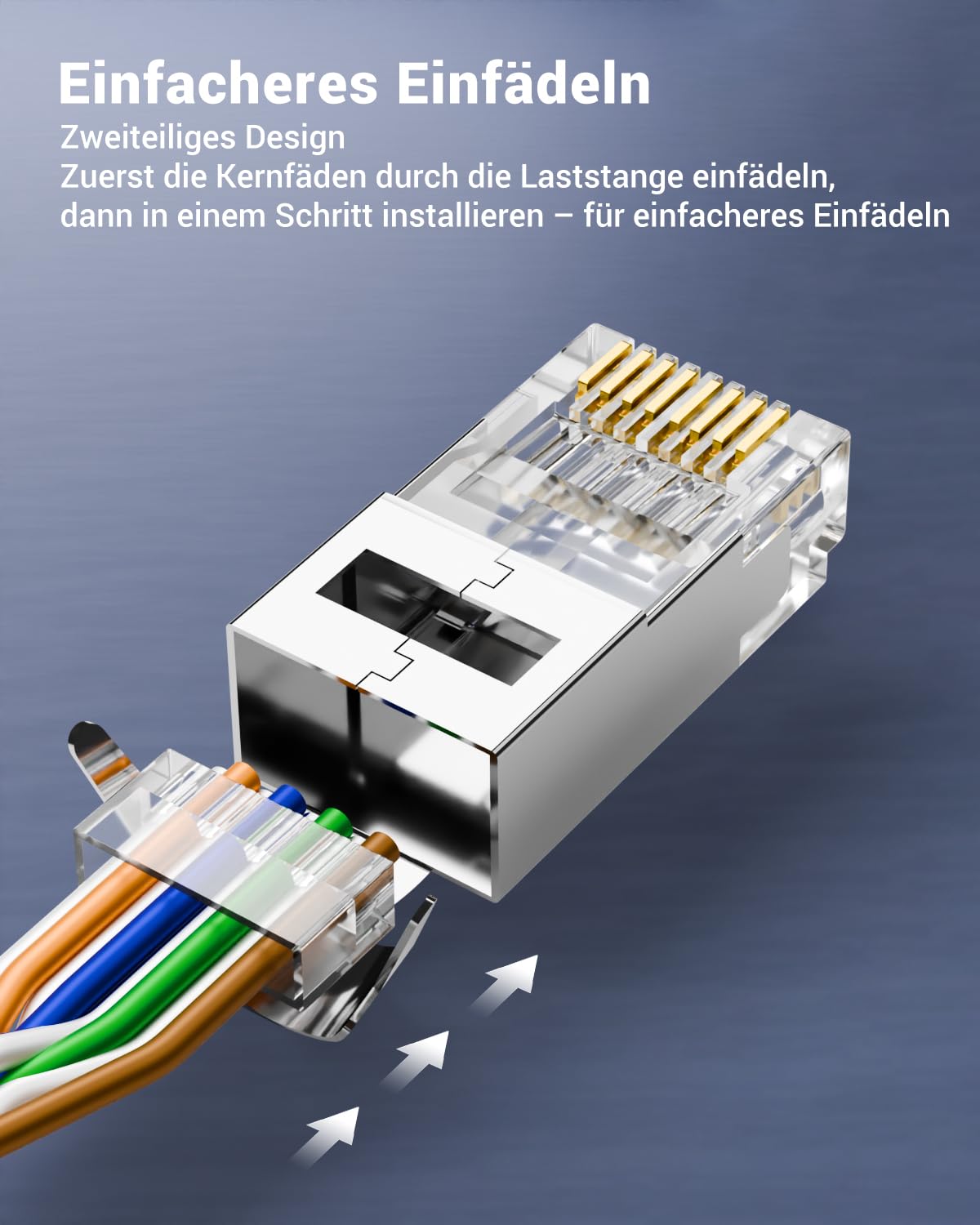

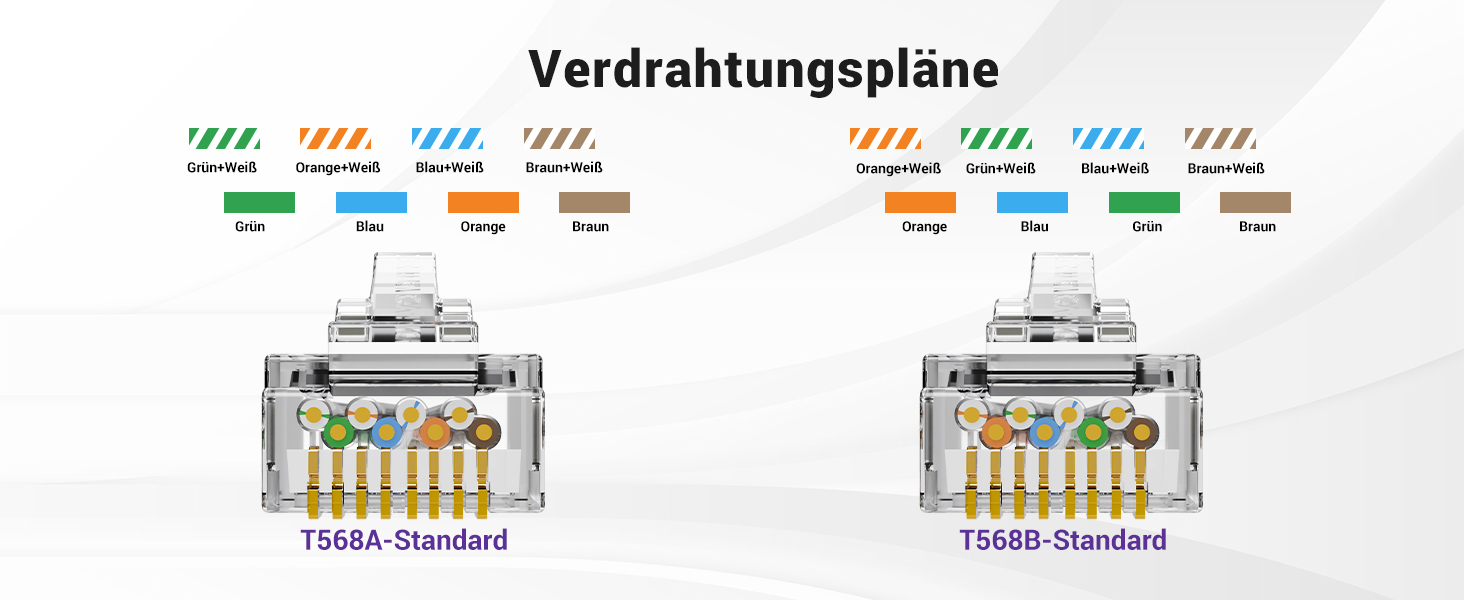

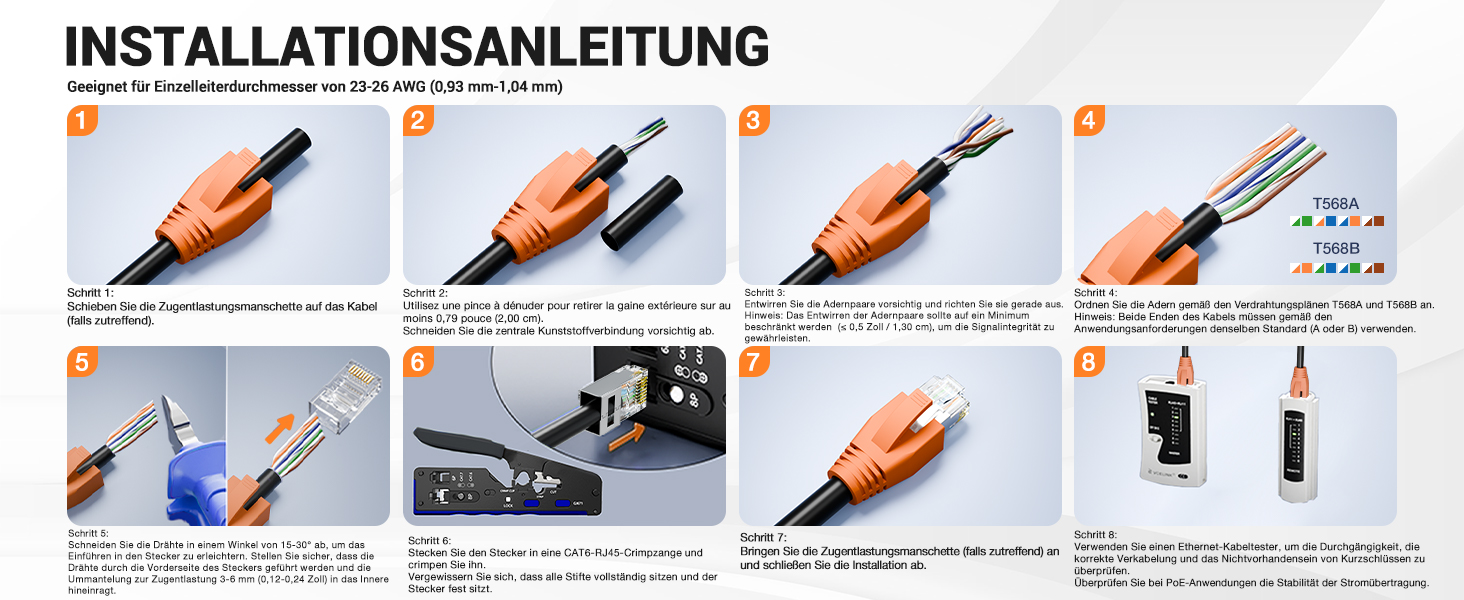

Ich war bisher nur CAT5 und CAT6 Stecker gewohnt und musste hier bei der Montage dazulernen. Ordnet man die Käbelchen nur horizontal in der Reihenfolge, so passen sie von der Breite nicht nebeneinander in die Einfädelhilfe. Die Kabel müssen bei CAT7 versetzt (eins leicht unten, eins oben, eins unten,…) in der Einfädelhilfe positioniert werden, damit das von der Breite hinhaut. Die bebilderte Anleitung hilft hier leider nicht weiter, da die Bilder viel zu klein sind und man diese Anordnung nicht sieht.Auch die in der Anleitung abgebildete Kabelbelegung entspricht nicht der in Europa allgemein üblichen EIA/TIA-568A Verkabelung. Die übliche Kabelbelegung (mit Blickrichtung auf die Kontakte) sollte also wie folgt sein:Pin 1 – Orange-weiss gestreift (unten links in der Einfädelhilfe)Pin 2 – Orange (oben links in der Einfädelhilfe)Pin 3 – Grün- weiss gestreift (2. untere Position unten in der Einfädelhilfe)Pin 4 – Blau (2. obere Position unten in der Einfädelhilfe)Pin 5 – Blau- weiss gestreift (3. Position unten)Pin 6 – Grün (3. Position oben)Pin 7 – Braun-weiss gestreift (unten rechts in der Einfädelhilfe)Pin 8 – Braun (oben rechts in der Einfädelhilfe)Wie oben schon erwähnt, ist das Einfädeln etwas mühselig.Erster Tipp: einzeln einfädeln und die Kabel dann etwas weiter in die Einfädelhilfe durchschieben, damit die positionierten Kabel nicht wieder rausrutschen. Sind alle Kabel eingelegt, muss man sie mit einer Zange vor der Einfädelhilfe kürzen und auf die richtige Länge für den Stecker bringen.Zweiter Tipp: nicht zu kurz abisolieren, damit man noch genügend Kabel zum Nachschieben hat d.h. damit die Kabel bis ganz vorne in den Stecker reichen. Mein erster Stecker hatte nach Verpressung nicht alle Kabel an der richtigen Stelle, was man mit einem separaten Prüfgerät schnell nachmessen konnte.Wenn man aber den Haken (vgl. obige Tipps) raushat, ist das mit diesen Steckern (und einer zusätzlichen Crimpzange) kein Problem.Qualitativ sind die Stecker aber voll und ganz in Ordnung. Der Stecker lässt sich gut verpressen, das Kabel wird durch 2 Metallösen befestigt und auch der RJ45 Stecker (mit Rausrutschsicherung) sitzt sicher in der Netzwerksteckdose.
