Reihenklemmen-Set Hutschiene, 15 Hebelklemmen 450 V / 32 A

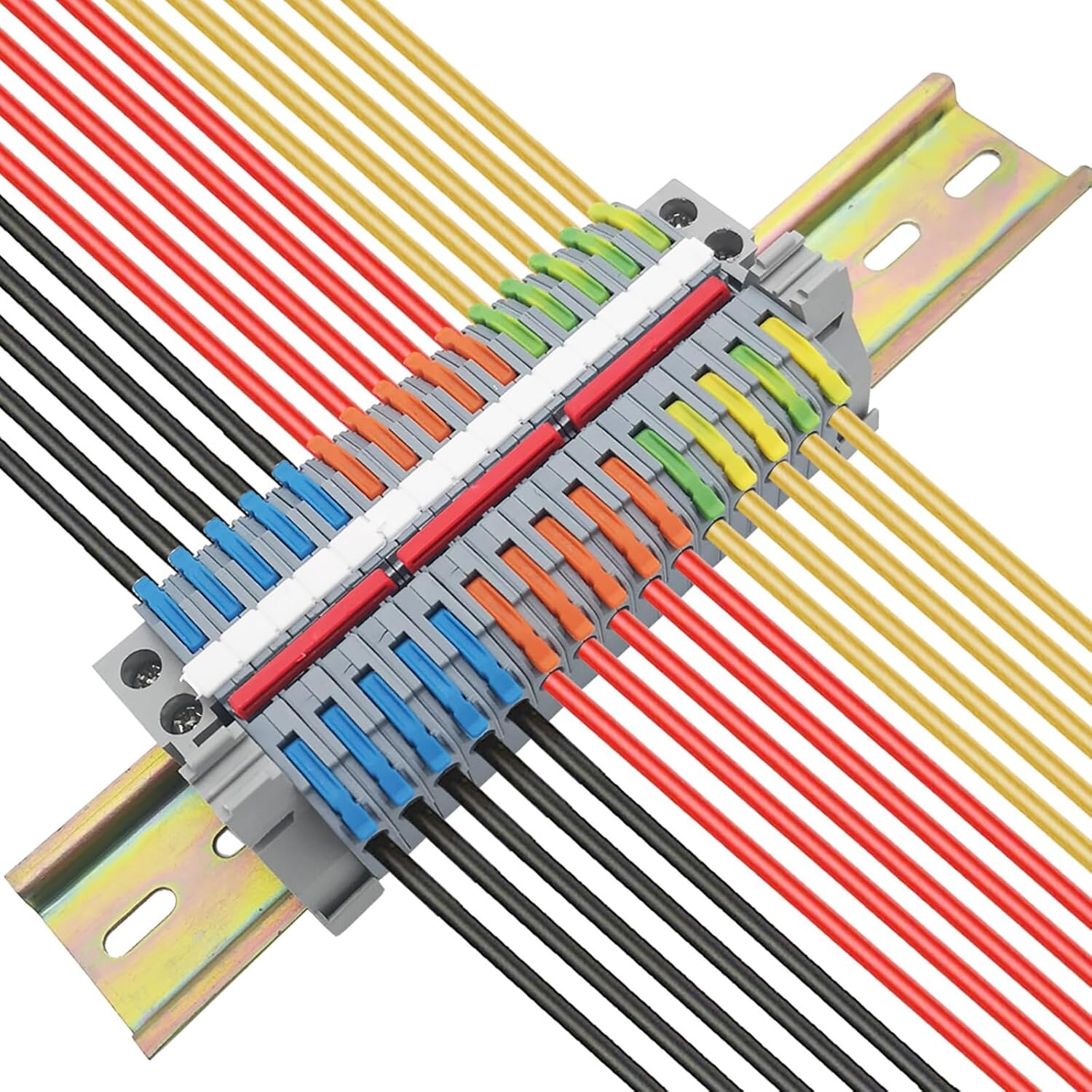

Set aus 15 farbigen Hebelklemmen für die Hutschiene, mit verzinkter Schiene, Verbindungsleisten und Markierungsstreifen

Das Set ist die schnelle Variante für kleine Verteilungen und Steuerungen, weil die Adern mit dem Hebel geklemmt werden und kein Schraubendreher nötig ist.

Die drei Farben und die unbeschrifteten Markierungsstreifen helfen, Kreise auseinanderzuhalten, wenn später jemand anderes in den Schrank schaut.

Produktinformation im Detail

Originalbeschreibung des Herstellers

Angaben von CTRICALVER zum Originalartikel:

Klemmenblock-Kit für DIN-Schiene

Klemmenblöcke: CMK-420. Material: PA66 Flammhemmender Kunststoff. Gleichstrom/Wechselstrom: 450 V/32 A. Arbeitstemperatur: -40℃-105℃. Universal-Montagefuß zur einfachen Montage auf DIN-Schiene.

Sie sind geeignet für Massivdraht mit 0,08 bis 4 mm²/28-12AWG und für flexible Drähte mit 0,08 bis 2,5 mm² / 28-14AWG. Es kann jede Kombination von massiven, verseilten und flexiblen Kupferdrähten verbinden, um Ihre unterschiedlichen Anforderungen zu erfüllen. (Hinweis: Bitte stellen Sie sicher, dass der Strom während der Arbeit ausgeschaltet ist)

PA66 Flammschutzmittel DIN-Schienen-Klemmenblöcke aus Kunststoff mit ausgezeichneter Flammschutz- und Schlagfestigkeit.

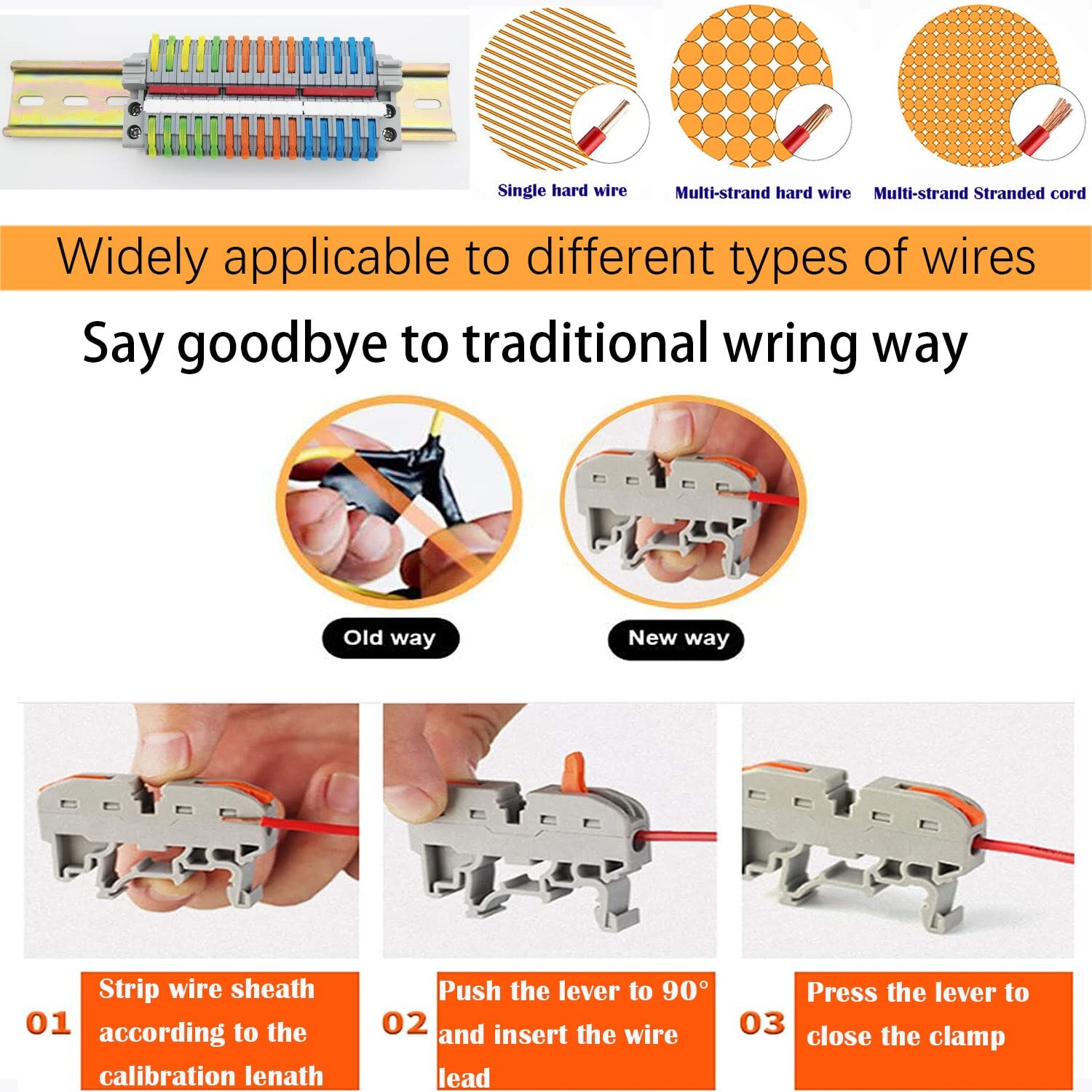

Wie benutzt man

• Entfernen Sie die 9 mm ~ 10 mm Drahthülle
• Setzen Sie das Schienenterminal in die verzinkte Schiene ein
• Griffe auf 90° öffnen und Drähte einführen
• Führen Sie das Kabel ein und stellen Sie die Griffe wieder her.

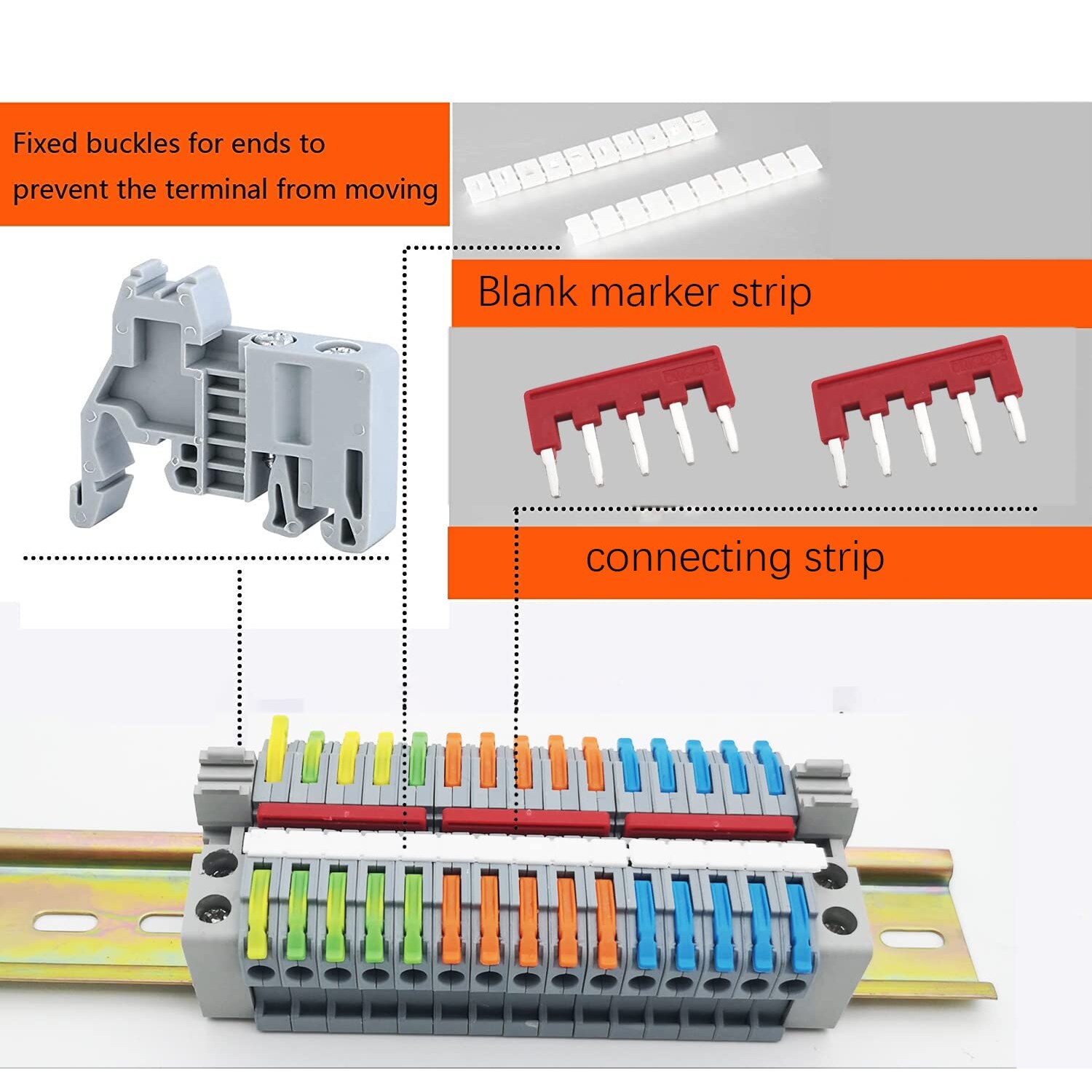

Verbindungsstreifen: Hochwertiges Messing-Leitblech, hochwertiges Messing behält eine gute Leitfähigkeit bei. Anschlusstechnik: Steckbrückenstück mit Klemme ausrichten und einstecken; So entnehmen Sie es: Richten Sie den Schlitzschraubendreher an der Aussparung des Produkts aus und drücken Sie es nach oben.

Markierungsstreifen: Teilbarer 10-poliger unbeschrifteter Beschriftungsstreifen, 5 mm Abstand. Der Beschriftungsstreifen rastet in den Klemmenblock ein und kann als 10 Positionen verwendet oder bis zu einer beliebigen Anzahl von weniger als 10 zerlegt werden. Klemmenblöcke können einseitig oder beidseitig beschriftet werden.

Sicherungsclip: Die Schutzbügel sind mit stabilen Bügeln ausgestattet, um einen festen Sitz auf DIN-Schienen zu gewährleisten.

Schiene geschlitzt verzinkt C45: Materialqualität: kaltgewalztes Stahlblech verzinkt. Größe (Länge * Breite * Höhe): 200 mm * 35 mm * 7 mm.

DIN-Schienen-Anschlussblöcke-Kit

• 1 Stück DIN-Schiene
• 5 Stück blaue Anschlussblöcke
• 5 Stück rote Anschlussblöcke
• 5 Stück grüne Anschlussblöcke
• 2 Stück leere Markierungsstreifen
• 3 Stück 5P-Verbindungsleiste
• 2 Stück Befestigungsclips

Technische Daten des Herstellers

Gut zu wissen

• Preis und Lieferung: CHF 28.- inklusive 8,1 % MwSt. Lieferung in 5 bis 8 Arbeitstagen, fertig verzollt.
• Garantie: 24 Monate. Abwicklung über uns in Winterthur.
• Einbau: Die Klemmen sitzen auf einer 35-mm-Hutschiene. Ein 20 cm langes verzinktes Schienenstück liegt bei, für längere Reihen wird eine eigene Schiene gebraucht.
• Leiter: Massive Adern von 0,08 bis 4,0 mm² und flexible Adern von 0,08 bis 2,5 mm², abisoliert wird auf 9 bis 10 mm. Der Hersteller nennt 32 A bei 450 V.
• Farben und Beschriftung: Je fünf Klemmen in Blau, Rot und Grün, dazu zwei unbeschriftete Markierungsstreifen mit 10 Positionen im Abstand von 5 mm.
• Kennzeichnung: Der Hersteller weist für diese Klemmen kein Prüfzeichen aus. Wo eine Zulassung verlangt ist, gehören entsprechend zugelassene Klemmen hinein.
• Elektroinstallation: An fest angeschlossenen 230-V-Installationen darf in der Schweiz nur arbeiten, wer dazu berechtigt ist. Für Steuerungen, Kleinspannung und Schaltschrankverdrahtung ist das Set ohne Einschränkung brauchbar.
