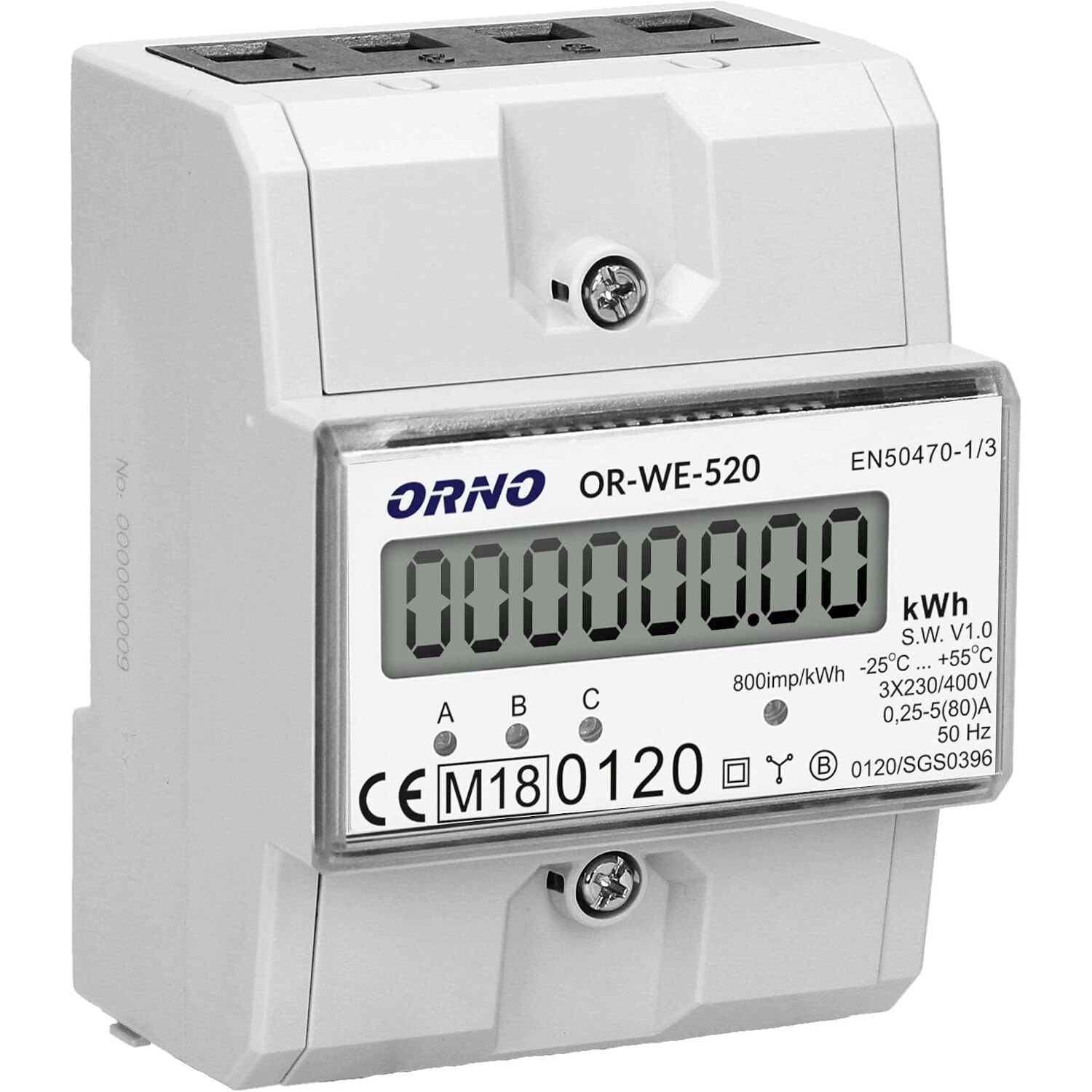

Orno OR-WE-520 Drehstromzähler Hutschiene MID, 3×230/400 V, 80 A

Dreiphasiger Wirkenergiezähler für die Hutschiene, der direkt im Lastpfad bis 80 A Dauerstrom misst und nach der Messgeräterichtlinie MID 2014/32/EU geprüft ist.

Der OR-WE-520 ist ein Drehstromzähler für die Unterverteilung, der die Wirkenergie eines dreiphasigen Anschlusses direkt erfasst, ohne dass Stromwandler nötig sind.

Der Hersteller weist ihn nach EN 50470-1 und EN 50470-3 der Richtlinie MID 2014/32/EU aus, das Typenschild trägt die Kennzeichnung M18 und die Stelle 0120.

Originalbeschreibung des Herstellers

Angaben von Orno zum Originalartikel:

Drehstromzähler Hutschiene Hauptmerkmale des Produkts

Anzeigegerät in metrischen Einheiten (kWh) dient zur direkten Messung der Wirkleistung in einem Drehstromsystem. Eine spezielle Elektronik erzeugt unter dem Einfluss des fließenden Stroms und der angelegten Spannung Impulse proportional zum Stromverbrauch. Die Leistungsaufnahme in der Phase wird durch eine blinkende LED angezeigt. Die Anzahl der Impulse wird in verbrauchte Energie umgerechnet und ihr Wert über eine LCD-Anzeige (6+2) angezeigt.

Stromversorgung: 230V~, 50Hz, Basisstrom: 5A, max. Strom: 80A, min. Strom: 0,25A, Impulsfrequenz: 800 Imp/kWh, Genauigkeitsklasse B, DIN TH-35 mm Hutschienenmontage. Die Messung der Energie erfolgt gemäß EN50470-1:2006, EN50470-3:2006 der Richtlinie MID 2014/32/EU.

Strom Zwischenzähler Technische Daten

• Typ: Dreiphasig
• Versorgungsspannung: 3 x 230V/400V~, 50/60Hz
• Basisstrom (lb): 5A
• Maximaler Strom (Lmax): 80A
• Minimalstrom (Lmin): 0,25A
• Frequenz der Impulse: 800 imp/kWh
• Genauigkeitsklasse: B
• Einhaltung (2014/32/EU): ja
• Anzeige: 6+2
• Impulsausgang: ja
• Anzahl der Module: 4.5
• Schutzart: IP51

Gebrauchsanweisung

Einfacher Einbau auf der Hutschiene und direktes Ablesen des Stromverbrauchs.

Gesamtenergieverbrauch

Der LCD-Bildschirm zeigt nur den Gesamtenergieverbrauch an. Das Gerät kann niemals zurückgesetzt werden.

Technische Daten des Herstellers

Gut zu wissen

• Preis und Lieferung: CHF 58.- inklusive 8,1 % MwSt. Lieferung in 5 bis 8 Arbeitstagen, fertig verzollt.
• Garantie: 24 Monate. Abwicklung über uns in Winterthur.
• Drei Phasen, Direktmessung: Der Zähler ist für ein Drehstromnetz mit 3 x 230/400 V gebaut und misst direkt im Lastpfad, also ohne zusätzliche Stromwandler. Der Basisstrom liegt bei 5 A, der maximale Dauerstrom bei 80 A, ab 0,25 A beginnt die Erfassung.
• Platz auf der Hutschiene: Der Hersteller gibt 4,5 Module Einbaubreite an, also den Platz von viereinhalb Leitungsschutzschaltern auf der 35-mm-Schiene. Bei den 7,5 cm Gehäusebreite messen Sie den freien Platz im Verteiler besser vorher nach.
• Eichung und Weiterverrechnung: Der Hersteller weist den Zähler nach EN 50470-1 und EN 50470-3 der Richtlinie MID 2014/32/EU aus, das Typenschild zeigt die Kennzeichnung M18 mit der benannten Stelle 0120. Für die Weiterverrechnung von Strom in der Schweiz gelten die Vorgaben des Eidgenössischen Instituts für Metrologie (METAS), und eine MID-Prüfung nach EU-Recht erfüllt diese nicht automatisch. Wenn Sie damit Strom an Mieter oder Dritte verrechnen wollen, klären Sie das vorher mit Ihrem Verteilnetzbetreiber oder dem METAS.
• Zählwerk ohne Rückstellung: Der Zählerstand lässt sich nach Angabe des Herstellers nicht zurücksetzen. Das Display zeigt ausschliesslich den Gesamtverbrauch; Zwischenwerte müssen Sie selbst notieren oder über den S0-Ausgang mitschreiben.
• S0-Ausgang: Mit 800 Impulsen pro Kilowattstunde lässt sich der Verbrauch an einen Logger oder ein Energiemanagement übergeben.
• Einbau im Verteiler: Der Zähler wird fest an die Zu- und Ableitungen aller drei Phasen geklemmt. Das ist Arbeit für eine Elektrofachperson. Ein Netzstecker gehört nicht dazu, die Schweizer Steckernorm ist bei diesem Gerät deshalb kein Thema.
