Meister Abzweigkasten Aufputz | IP54, 10er-Set, 12 Kabeleinführungen, 75 × 75 oder 85 × 85 mm

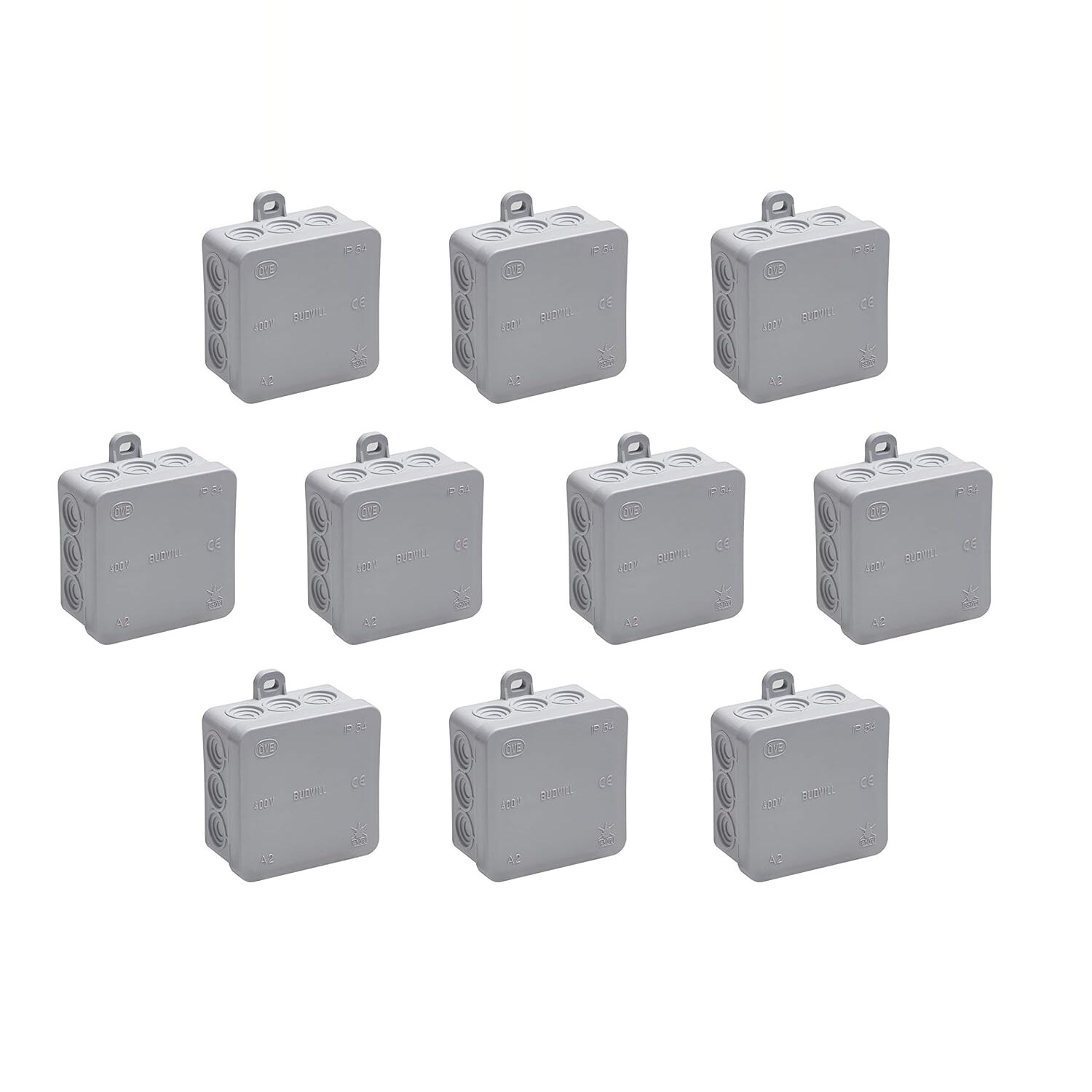

Meister Abzweigkasten Aufputz IP54 – zehn Dosen für die ganze Installation

Eine Kameraanlage besteht nicht aus einer Verbindungsstelle, sondern aus vielen: an der Kamera, am Netzteil, am Abzweig zum nächsten Strang, im Dachraum, im Stall. Deshalb kauft man solche Dosen sinnvollerweise im Zehnerpack und hat immer eine im Werkzeugkoffer.

Der Meister Abzweigkasten ist die klassische graue Aufputzdose: zwölf selbstdichtende Stufennippel, Leitungen bis Ø 12 mm, flammwidriger Kunststoff, Schutzart IP54, geprüft nach VDE-Standard. In den Deckel eingeprägt sind VDE, CE, IP 54 und 400 V.

Originalbeschreibung von Amazon

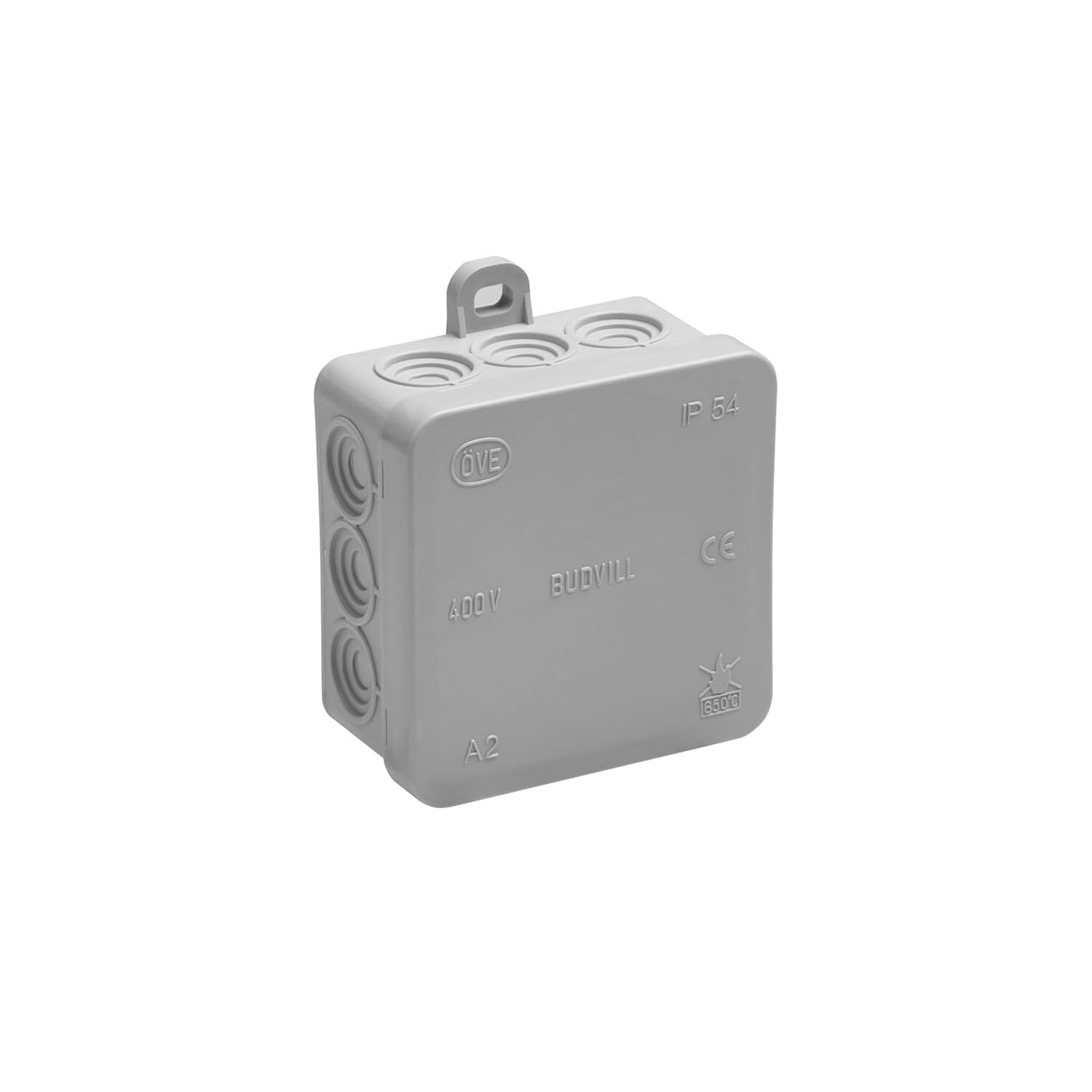

Angaben des Herstellers zum Originalartikel (85 × 85 × 37 mm):

Abzweigkasten Aufputz, 85 x 85 x 37 mm, IP54, 10 Stück

Produktdetails: Montage: Aufputz · Schutzart: IP54 · Anzahl Einführungen: 12 · Kabel-Ø: 12 mm · Abmessung: 85 x 85 x 37 mm · Material: Kunststoff · Farbe: grau

Produkteigenschaften: Geeignet zum sicheren Verklemmen von Leitungen, wie Steckdosen, Schaltern oder Leuchten · Ideal für den Außen- und Feuchtraumbereich · 12 Leitungseinführungen bis max. Ø 12 mm möglich · Flammwidriges Material · Spritzwassergeschützt

Inhalt / Lieferumfang: 10 Stück

Hinweis: Die Bildstrecke, die Amazon unter dieser Beschreibung zeigt, bewirbt andere Artikel des Herstellers (Unterputzdosen, Hohlwanddosen, Werkzeug, Schraubensortimente). Sie gehört nicht zu diesem Artikel und ist deshalb hier nicht abgebildet.

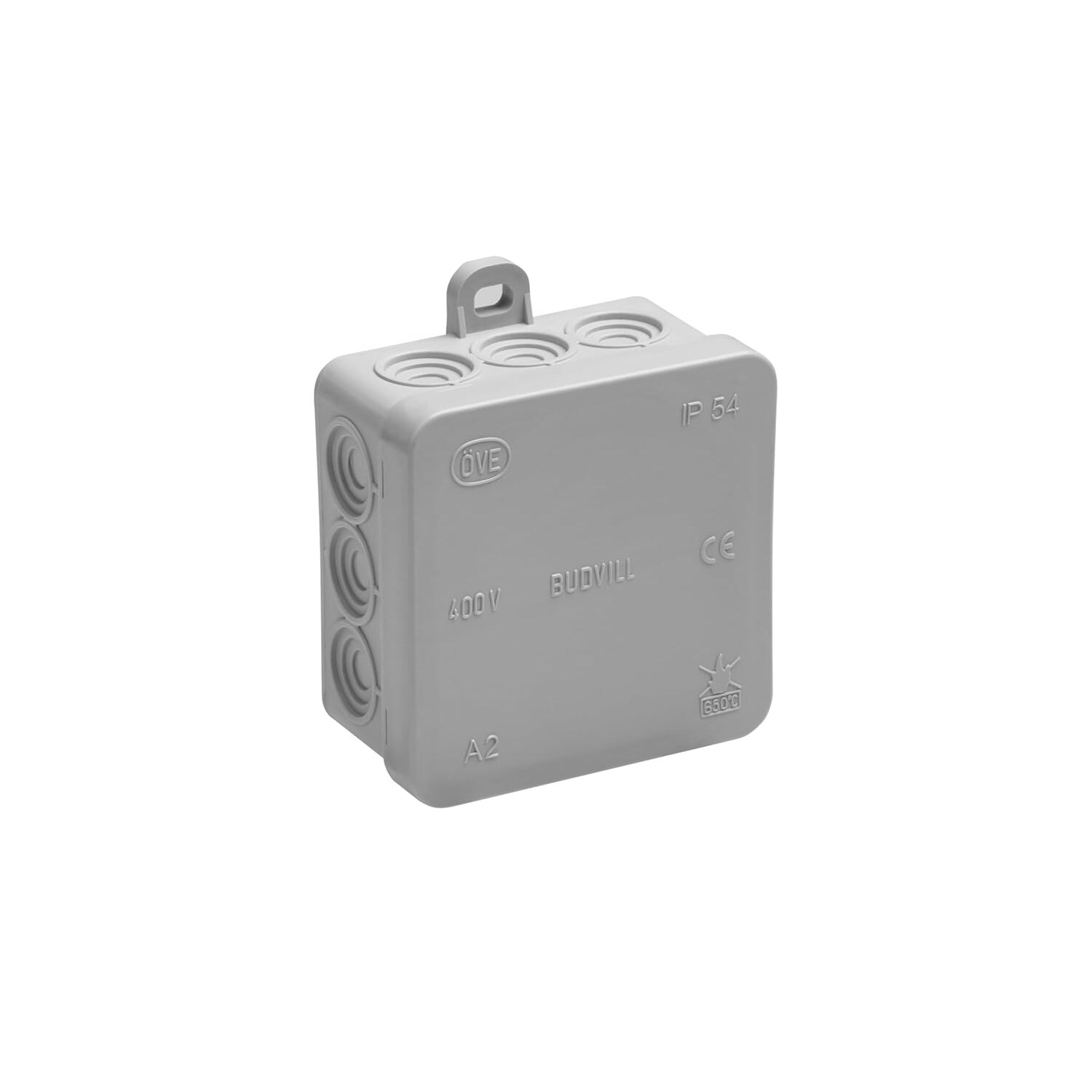

Zwei Grössen im Zehnerpack

Was IP54 kann – und wo die Grenze liegt

IP54 heisst: geschützt gegen Staub in schädigender Menge und gegen Spritzwasser aus allen Richtungen. Das deckt Keller, Garage, Werkstatt, Stall, Dachraum und geschützte Aussenbereiche unter Dachvorsprung oder Vordach ab. Es deckt nicht die frei bewitterte Fassade ab – dort gehört eine Dose mit Strahlwasserschutz hin, etwa die Aufputz-Abzweigdose IP65 mit Klemmleiste oder der OBO Bettermann T100 mit IP66 und IK08.

Befestigen, ohne die Dichtheit zu verlieren

Die Dose hat seitliche Befestigungslaschen aussen am Gehäuse. Man schraubt sie an, ohne den Innenraum durchzubohren – ein Detail, das viele billige Verteilerdosen anders lösen. Die zwölf Einführungen sind Stufennippel: man trennt nur die heraus, die man braucht, und zwar auf der Stufe, die zum Kabeldurchmesser passt. Der etwas weichere Kunststoff ist hier ein Vorteil – beim Ausbrechen splittert nichts.

Nur 37 mm tief – das ist die wichtigste Zahl

Klassische Abzweigdosen bauen rund 50 mm tief, diese hier 37 mm. Sie fällt an der Wand flacher aus, lässt aber weniger Platz für Klemmen und Adernschlaufen. Mit steckbaren Verbindungsklemmen wie den WAGO 221 ist das kein Problem – drei bis vier Leitungen mit 2,5 mm² gehen bequem hinein. Mit klobigen Schraubklemmen wird es in der 75-mm-Version schnell eng; dann besser die 85er nehmen.

Gut zu wissen

• Der Kunststoff ist weicher als bei Markendosen aus dem Elektro-Grosshandel. Ein Käufer bemängelt, dass die Deckelkanten beim Aufsetzen wegknicken und die Deckel nicht bombenfest halten. Das ist der reale Kompromiss bei diesem Preis.
• Die Kästen werden bei einem Zulieferer produziert und tragen im Deckel neben VDE, CE und IP 54 dessen Werkskennung. Marke, Artikelnummer und EAN sind Meister.
• 400 V Nennspannung, flammwidriges Material, Farbe grau. Klemmen sind nicht im Lieferumfang.
• Für Arbeiten an der festen 230-V-Hausinstallation gilt in der Schweiz die NIV: das macht eine bewilligte Fachperson.
