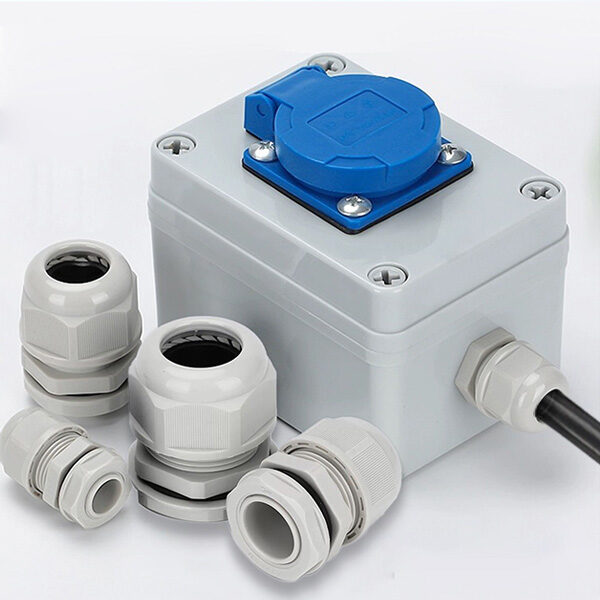

Kabelverschraubung-Set 52 Stück IP68 | M12, M16, M20, M25 mit Dichtring und Kontermutter
- Schutzart IP68: Wasserdicht für Garten, Schaltkästen und Anschlussdosen. Auch im Freien bei widrigen Witterungsbedingungen einsetzbar.

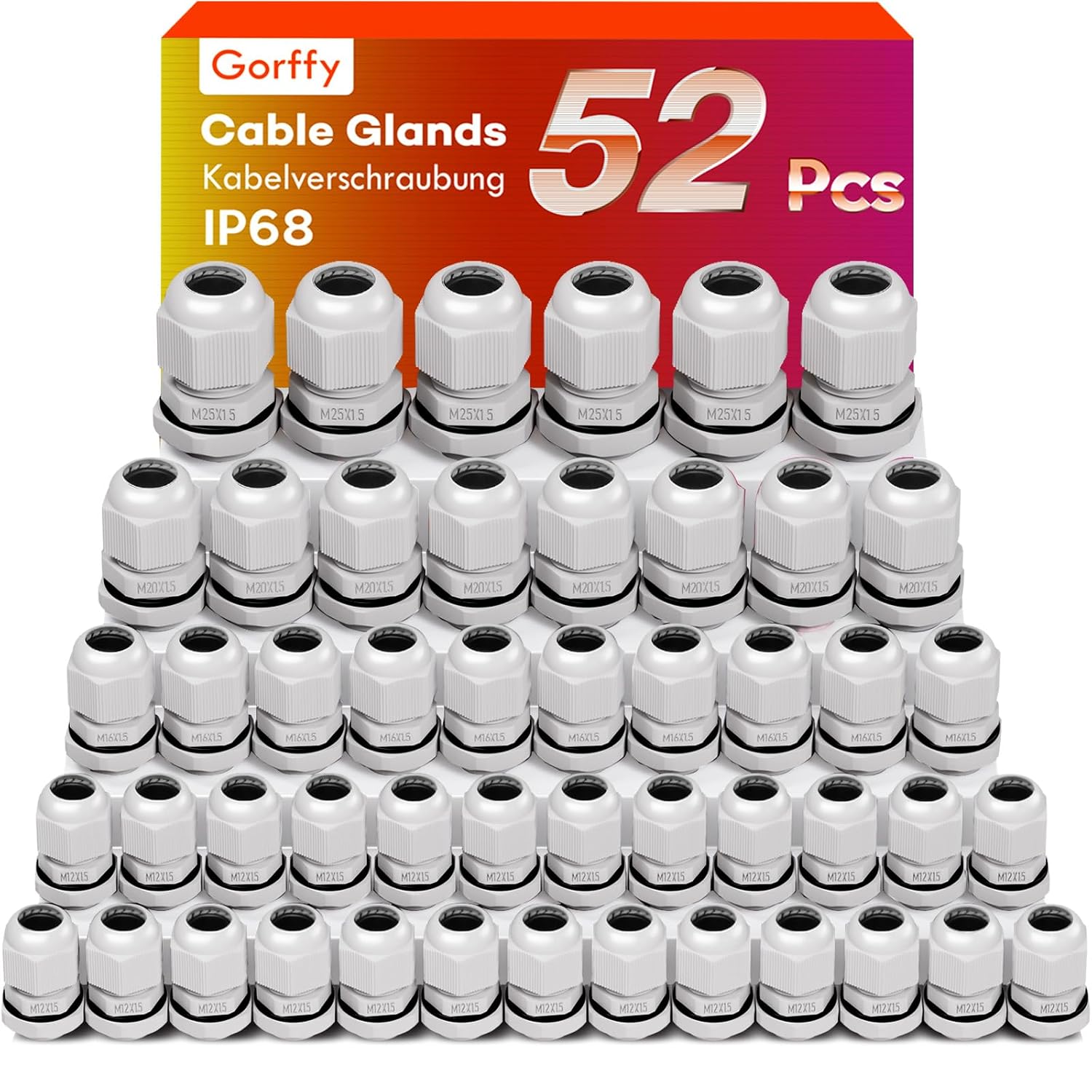

- Grössen und Menge: 52 Teile: 20 × M12, 20 × M16, 6 × M20 und 6 × M25.
- Ausstattung: Mit Gummidichtung, Kontermutter und Unterlegscheibe. Kunststoff (Nylon), weiss.
- Einsatz: Für Anschlusskästen, Schalttafeln, Trennschalter, Leuchten, Gerätegehäuse und Drahtverbinder.
CHF19.00
Bestellartikel
Bestellartikel
Jetzt zusätzlich sparen und profitieren?
Geben Sie den Rabattcode im Warenkorb ein und sichern Sie sich 5 % Rabatt auf Ihren gesamten Einkauf.
Rabattcode:
Smart25
Lieferung mit der Schweizerischen Post
Einfacher Prozess
Einfacher Garantieprozess
Kreditkarten, PayPal, TWINT, PostFinance, Kauf auf Rechnung
Showroom in Winterthur
Geräte live ansehen, sich persönlich beraten lassen und Bestellungen kostenlos abholen. Ohne Termin — kommen Sie während der Öffnungszeiten einfach vorbei.
Industriestrasse 40, 8404 Winterthur
Mo – Fr 09:00 – 18:00 Uhr·Sa 09:00 – 15:00 Uhr
Profitieren Sie von unserem Fachwissen
Ihr persönlicher Ansprechpartner berät Sie kostenlos und unverbindlich.
Kabelverschraubung-Set 52 Stück – M12 bis M25, IP68
Jedes Kabel, das in ein Gehäuse geht, braucht an dieser Stelle zwei Dinge: eine Dichtung, damit kein Wasser hineinläuft, und eine Zugentlastung, damit ein Zug am Kabel nicht die Klemme herausreisst. Beides macht eine Kabelverschraubung. Ohne sie ist jede Aufputzdose an ihrer Kabeleinführung offen – und genau dort kommt das Wasser rein.
Produktinformation im Detail



Hinweis: Die weiteren Bilder der Bildstrecke des Anbieters bewerben andere Set-Grössen desselben Herstellers (60-teilig, Einzelgrössen M16 bis M32) und sind deshalb hier nicht abgebildet.

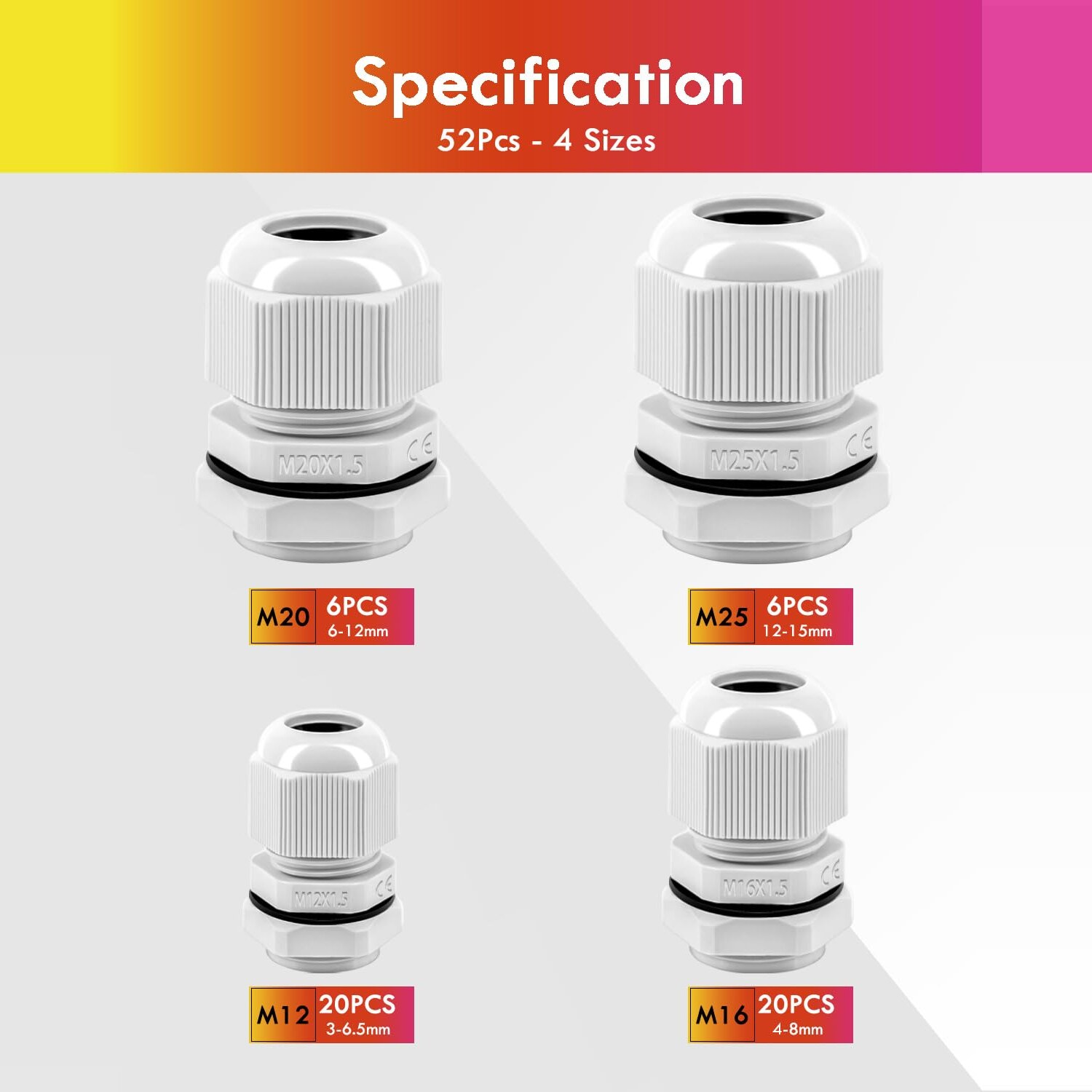

Inhalt und Klemmbereiche

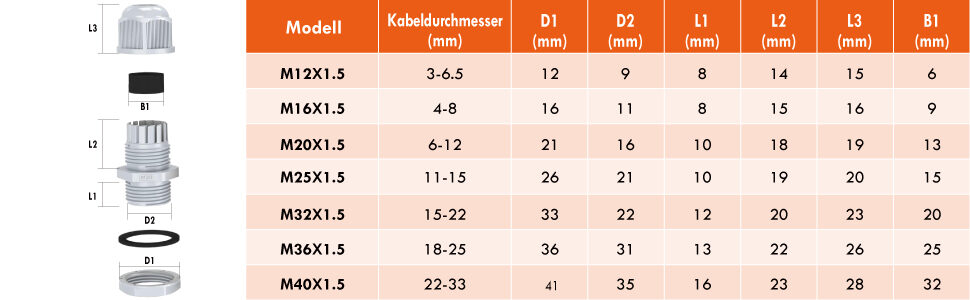

| Gewinde | Kabeldurchmesser | Stück im Set | Typisch dafür |
| M12 × 1,5 | 3 – 6,5 mm | 20 | Alarm- und Klingeldraht, dünne Steuerleitungen |
| M16 × 1,5 | 4 – 8 mm | 20 | Netzwerkkabel, dünnes Koax, Kameraleitungen |
| M20 × 1,5 | 6 – 12 mm | 6 | Netzleitungen, Kombikabel mit Stromadern |
| M25 × 1,5 | 12 – 15 mm | 6 | dicke Zuleitungen, Kabelbündel |
Die Zahl hinter dem M ist das Gewindemass, nicht der Kabeldurchmesser: eine M20-Verschraubung braucht eine 20-mm-Bohrung im Gehäuse und klemmt Kabel von 6 bis 12 mm. Deshalb liegt der Aufputz-Abzweigdose IP65 auch eine Lochsäge mit Ø 20 mm bei – das ist genau die Bohrung für M20.
Montage in vier Schritten
- Bohrung in Gewindenennmass setzen (M12 → 12 mm, M16 → 16 mm, M20 → 20 mm, M25 → 25 mm).
- Verschraubung von aussen durch die Bohrung stecken und innen mit der Kontermutter festziehen. Der Dichtring gehört zwischen Gehäusewand und Verschraubung.
- Kabel durchführen – so weit, dass innen genug Länge für die Klemmen bleibt.
- Die Druckmutter anziehen, bis die Klemmkrallen das Kabel rundum fassen. Von Hand fest genügt; mit der Zange nachdrehen quetscht den Mantel.
Wichtig bei Netzwerkkabeln: ein aufgecrimpter RJ45-Stecker passt nicht durch M12 und M16. Ziehen Sie das Kabel zuerst durch die Verschraubung und crimpen den Stecker danach – oder nehmen Sie für dieses Kabel eine M20 oder M25.
| Produktart | Kabelverschraubung (Kabeldurchführung) mit Zugentlastung |
|---|---|
| Inhalt | 52 Stück – 20 × M12, 20 × M16, 6 × M20, 6 × M25 |
| Gewinde | M12 × 1,5 / M16 × 1,5 / M20 × 1,5 / M25 × 1,5 |
| Klemmbereich | M12: 3–6,5 mm · M16: 4–8 mm · M20: 6–12 mm · M25: 12–15 mm |

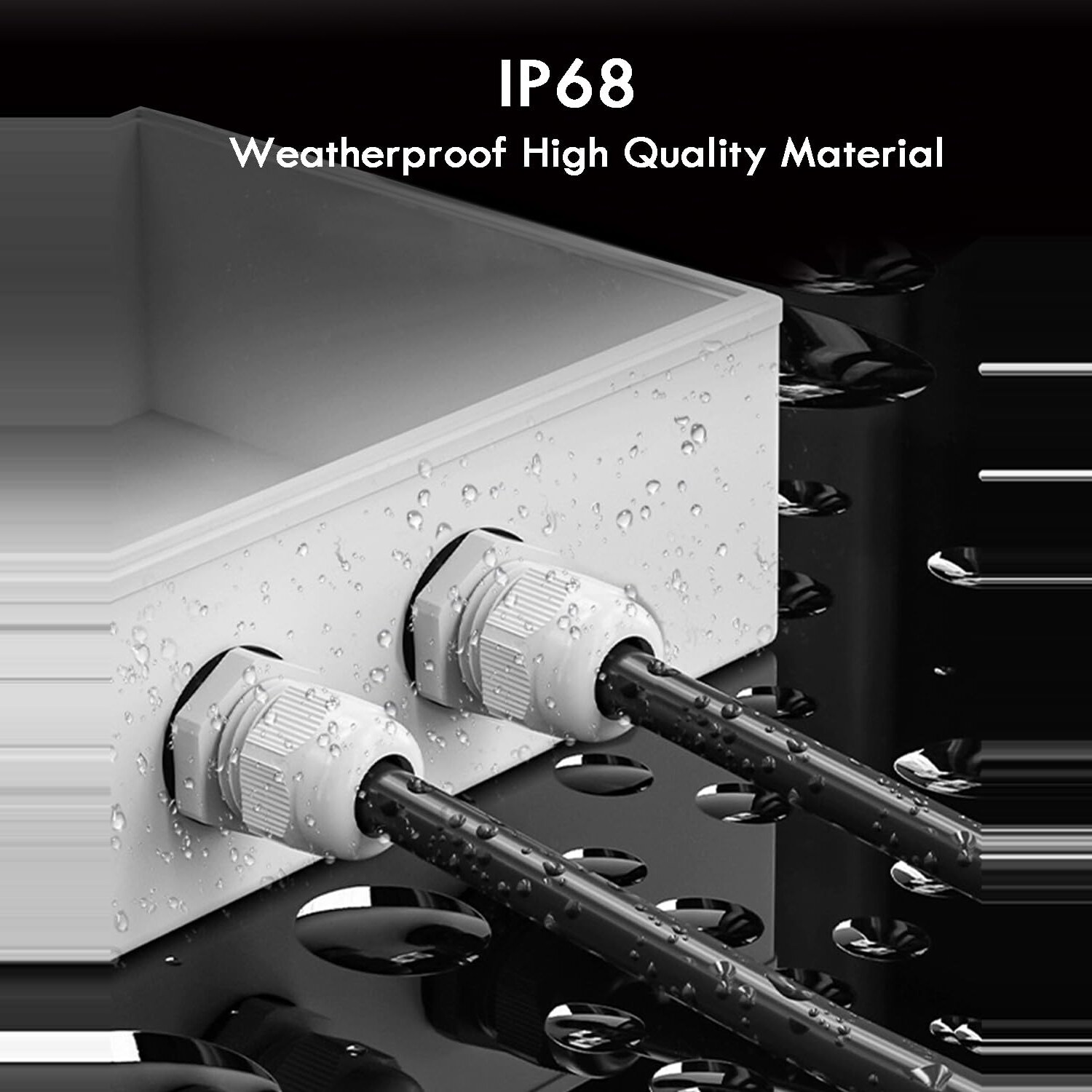

| Schutzart | IP68 (Angabe für die Verschraubung selbst) |
| Material | Kunststoff (Nylon), Dichtungen aus Gummi |
| Farbe | Weiss |
| Aufbau | Druckmutter, Klemmkrallen, Dichtring, Unterlegscheibe und Kontermutter |
| Erforderliche Bohrung | Gewindenennmass – M12: 12 mm, M16: 16 mm, M20: 20 mm, M25: 25 mm |

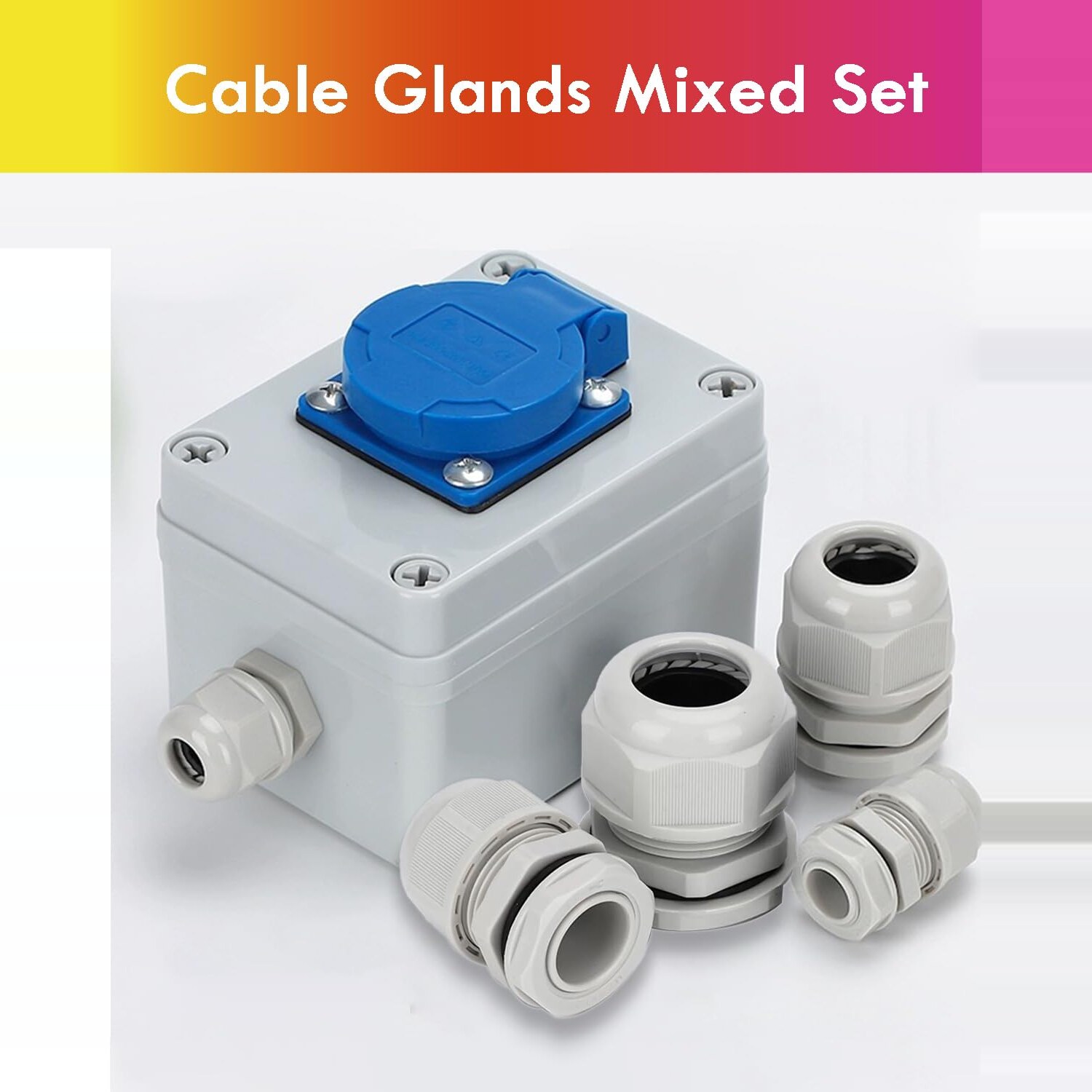

| Einsatzbereich | Abzweigdosen, Verteilerkästen, Gehäuse, Leuchten – innen und aussen |
| Baureihe | auf Anfrage auch M32, M36 und M40 erhältlich |
| Herstellungsland | China |
