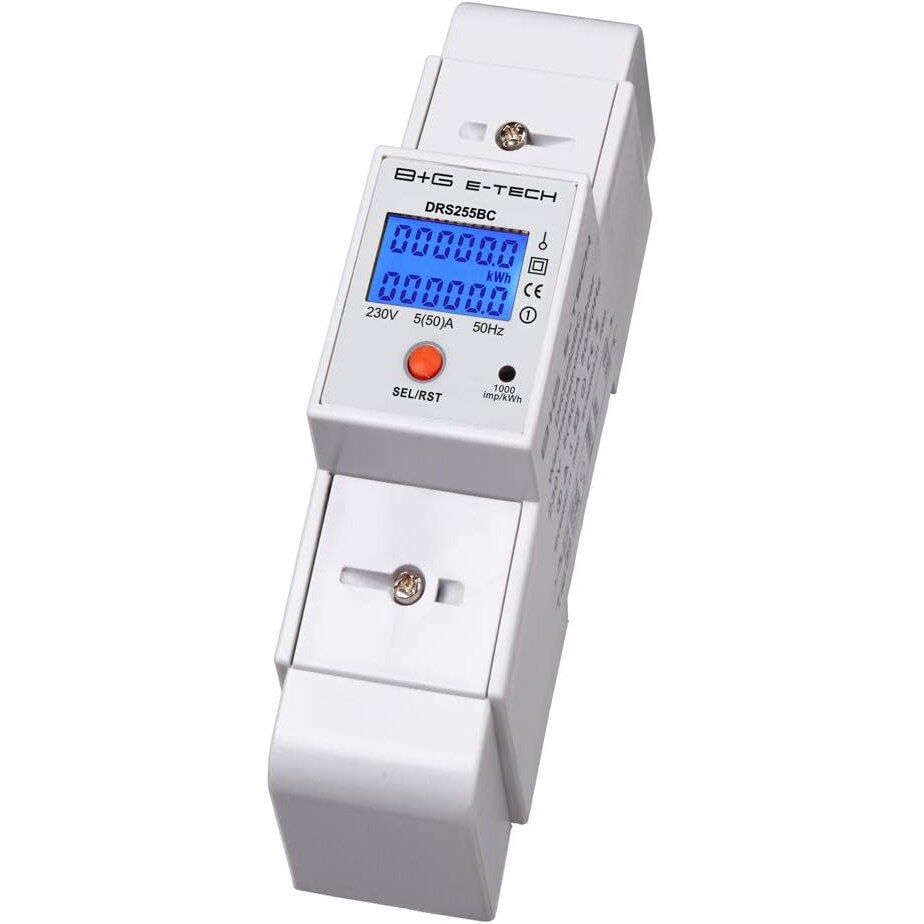

B+G E-Tech DRS255BC Stromzähler Hutschiene 1-phasig 50 A, 2 TE, S0
Einphasiger Zwischenzähler für die Unterverteilung, der mit 36 mm Breite den Platz von zwei Leitungsschutzschaltern belegt. Er misst direkt von 0,05 bis 50 A und zeigt neben dem Zählerstand auch Leistung, Spannung, Strom, Frequenz und Leistungsfaktor. Neben dem festen Hauptzählwerk läuft ein frei rückstellbarer Tageszähler, der S0-Ausgang liefert 1000 Impulse pro Kilowattstunde.
CHF40.00
Geliefert: Mo., 21.09. – Do., 24.09.
Bestellartikel. Wir beschaffen diesen Artikel für Sie, die Lieferung dauert 5 bis 8 Arbeitstage.
Auf Lager
Auf Lager
Jetzt zusätzlich sparen und profitieren?
Geben Sie den Rabattcode im Warenkorb ein und sichern Sie sich 5 % Rabatt auf Ihren gesamten Einkauf.
Rabattcode:
Smart25
Lieferung mit der Schweizerischen Post
Einfacher Prozess
Einfacher Garantieprozess
Kreditkarten, PayPal, TWINT, PostFinance, Kauf auf Rechnung
Showroom in Winterthur
Geräte live ansehen, sich persönlich beraten lassen und Bestellungen kostenlos abholen. Ohne Termin — kommen Sie während der Öffnungszeiten einfach vorbei.
Industriestrasse 40, 8404 Winterthur
Mo – Fr 09:00 – 18:00 Uhr·Sa 09:00 – 15:00 Uhr
Profitieren Sie von unserem Fachwissen
Ihr persönlicher Ansprechpartner berät Sie kostenlos und unverbindlich.
Einphasiger Wirkenergiezähler der Genauigkeitsklasse 1 für die Hutschiene, der direkt bis 50 A misst, nur zwei Teilungseinheiten breit ist und einen S0-Impulsausgang mitbringt.
Der DRS255BC ist ein einphasiger Wirkverbrauchszähler für 230 V, der direkt in den Lastpfad geklemmt wird und bis 50 A Dauerlast misst.
Er ist als Unterzähler gedacht, etwa für eine Ladestation, eine Klimaanlage, die Garage oder ein einzelnes Zimmer, und der Hersteller weist ihn ausdrücklich als ungeeichte Ausführung aus.
Originalbeschreibung des Herstellers
Angaben von B+G E-Tech zum Originalartikel:

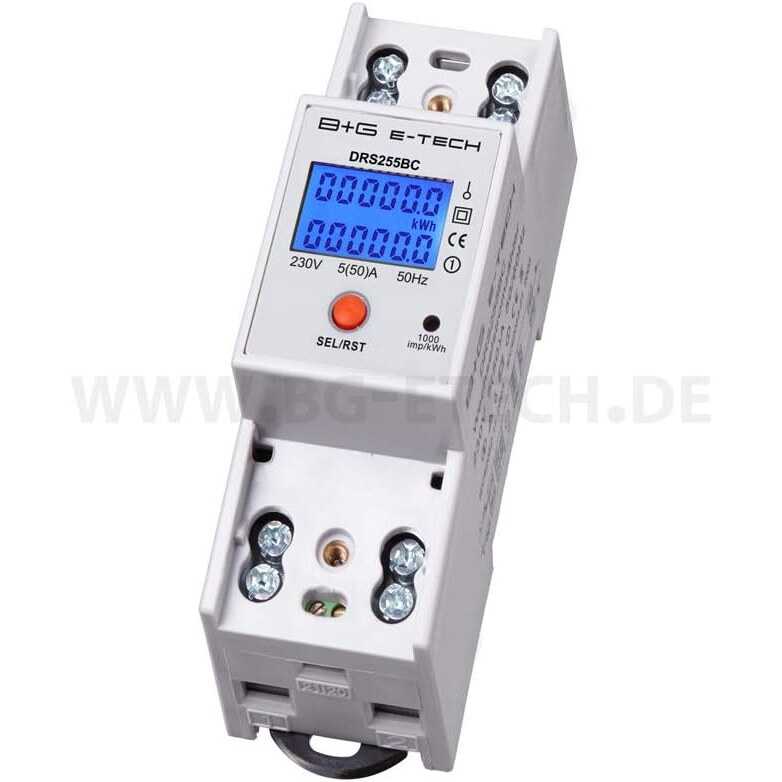

Digitaler Wechselstromzähler DRS255BC von B+G E-Tech
Ein digitaler Stromzähler der Genauigkeitsklasse 1 für eine exakte Erfassung der Wirkenergie im Leitungsnetz. Über die integrierte S0-Schnittstelle ist ein Loggen für z.B. eine Fernauslesung möglich. Dadurch eignet sich der DRS255BC Wechselstromzähler ideal für die direkte od. die Fernerfassung und Weiterverarbeitung von Leistungswerten in der Industrie- u. Gebäudetechnik.
Der digitaler Wechselstromzähler DRS255BC wird einfach in der Verteilung auf die vorhandene Hutschiene auf gerastet und direkt zwischen Zuleitung und einem Verbraucher geschalten. Verwendungsmöglichkeiten wären Unterzählung im Wohnbereich (einzelne Zimmer), für die Garage oder Gartenlaube, aber auch zur Verbrauchsüberwachung in der e-Mobilität (e-Auto, e-Bike etc) bzw. im Bereich Camping zur Verbrauchskontrollmessung.
Da der Zähler mit nur 2 Teilungseinheiten Breite lediglich den Platz von zwei Sicherungen (Leitungsschutzschalter) benötigt, findet sich fast immer der nötige Platz in der Unterverteilung.
Die Wirkleistung des nachgeschlagenen Verbrauchers wird im Zählwerk als kWh wiedergegeben. Das Hauptzählwerk zählt fortlaufend und kann nicht zurückgestellt werden. Auch bei Stromausfall behält der Zähler seine Werte und können bis zu 8 Jahre stromlos gespeichert bleiben.
Ein parallellaufendes Zählwerk (auch Tageszählwerk genannt) kann nach Belieben frei zurückgestellt werden. Hierbei ist es Ihnen überlassen, ob schon nach einer Stunde, einem Tag oder Woche, Monat, Jahr; Sie entscheiden selbst.

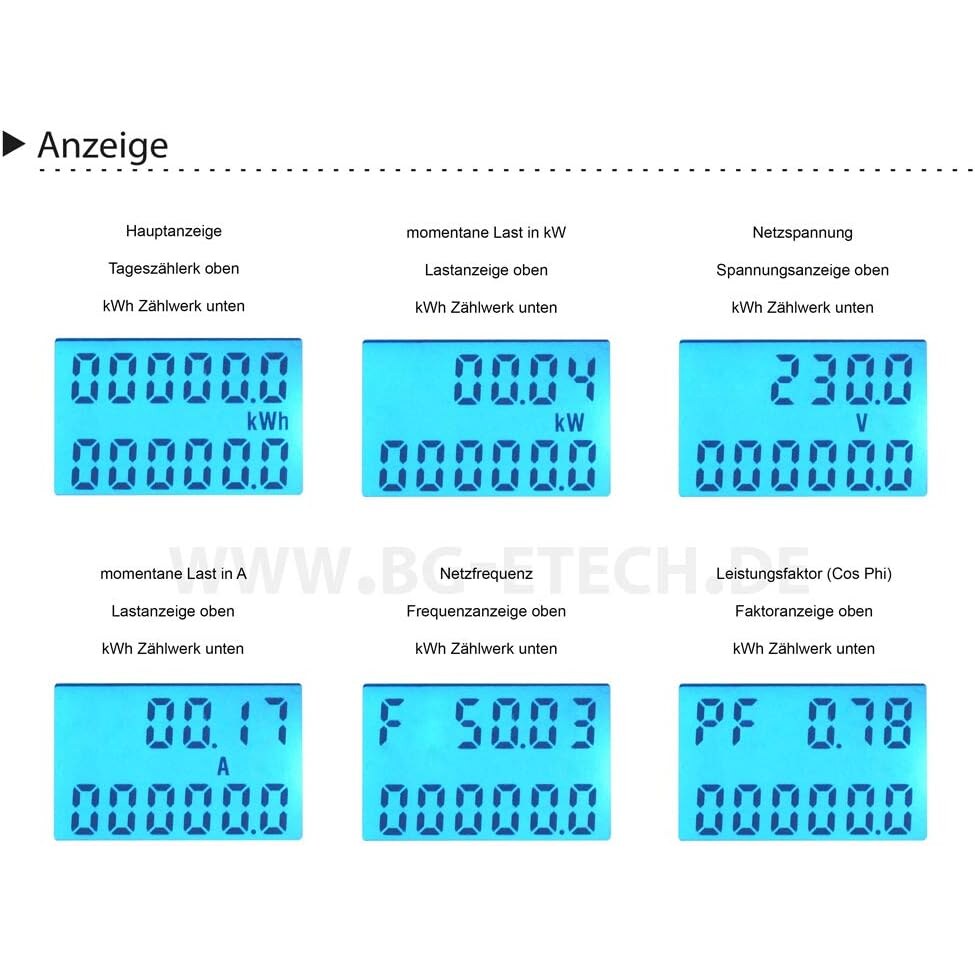

Desweitern können Echtzeitwerte wie Spannung, Ampere, kW (mit 2 Nachkommastellen), Netzfrequenz und der Leistungsfaktor (cosPhi) angezeigt werden. Die gesamte Bedienung erfolgt spielend einfach mit nur einem Knopf auf der Gerätefrontseite.
Das Display des Stromzählers ist blau hinterleuchtet was ein einfaches Ablesen auch in dunkler Umgebung ermöglicht. Die Hintergrundbeleuchtung erlischt nach einer Weile und die Anzeige springt auf den Zählwerksstand zurück. Durch wiederholtes Drücken der Taste wird die Displaybeleuchtung wieder aktiviert.
Befestigung und Anschlüsse des Stromzählers
Die Befestigung erfolgt auf 35 mm Standard Hutschienen (bzw. Trägerschienen) die in jeder normgerechten Verteilung vorhanden sind. Einfach auf rasten und schon ist der Stromzähler sicher befestigt. Bitte beachten Sie jedoch auch, dass es unterschiedliche Materialstärken der Hutschienen gibt und es dadurch mal fester, mal nicht so fest wirkt.

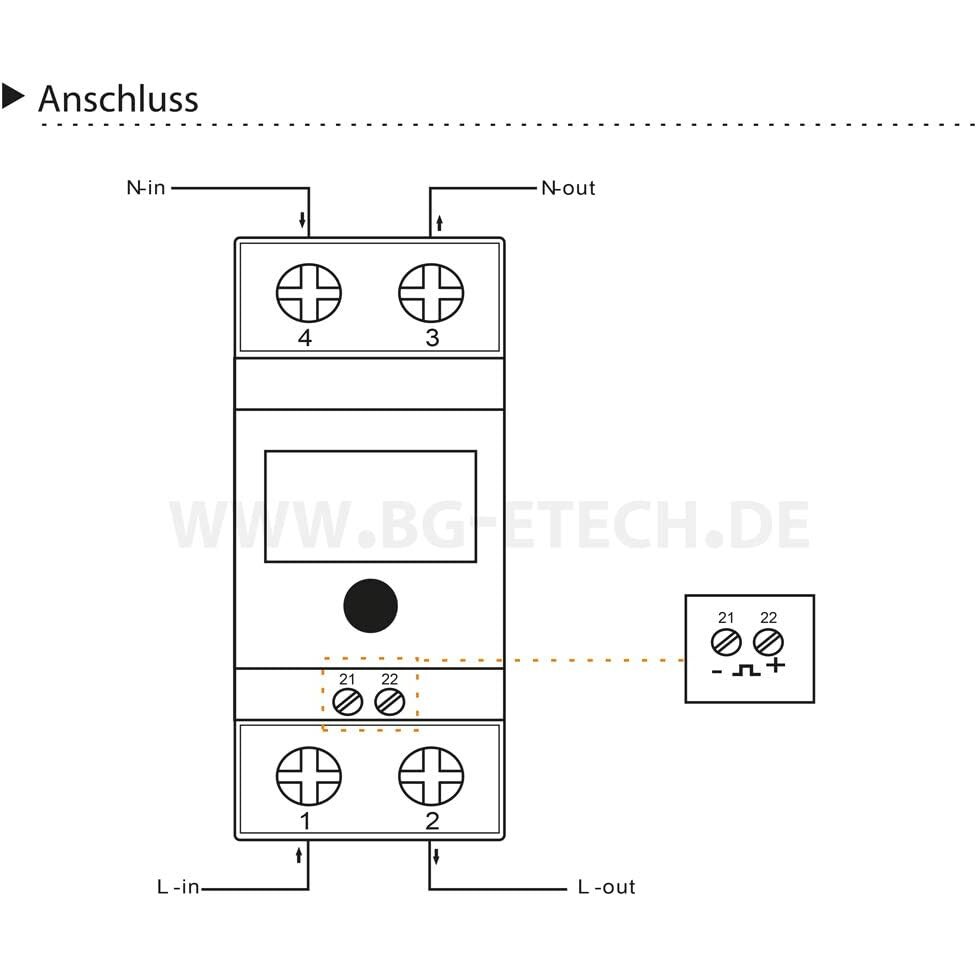

Die Anschlussklemmen verfügen über doppelschrauben, was einen festen Sitz der Adern gewährleistet. Die mittleren Zusatzklemmen (21 und 20) für den S0 Port sind hingegen kleiner, jedoch ausreichend dimensioniert.
Technische und allgemeine Daten
- Nennspannung: 230 V AC +/- 30%
- Nenn- /Maximal-Strom: 5(50)A
- Messbereich: direktmessend 0,05 – 50 A
- Nennfrequenz: 50 – 60 Hz
- Eigenverbrauch: 2W (10VA)
- Arbeitstemperaturbereich: -20°C – +65°C
- Eintarif-Zählwerk
- LCD Display mit LED-Impuls Anzeige
- kWh-Anzeige 2x 5+1 stellig
- direkter Abruf/ Anzeige von kWh, kW, V, A, Hz
- rückstellbare Tageszählfunktion
- S0-Schnittstelle 1.000 Imp./kWh (ti = 90ms) kompatibel zur DIN 62053-31 (27V, 27mA)
- Genauigkeitsklasse 1

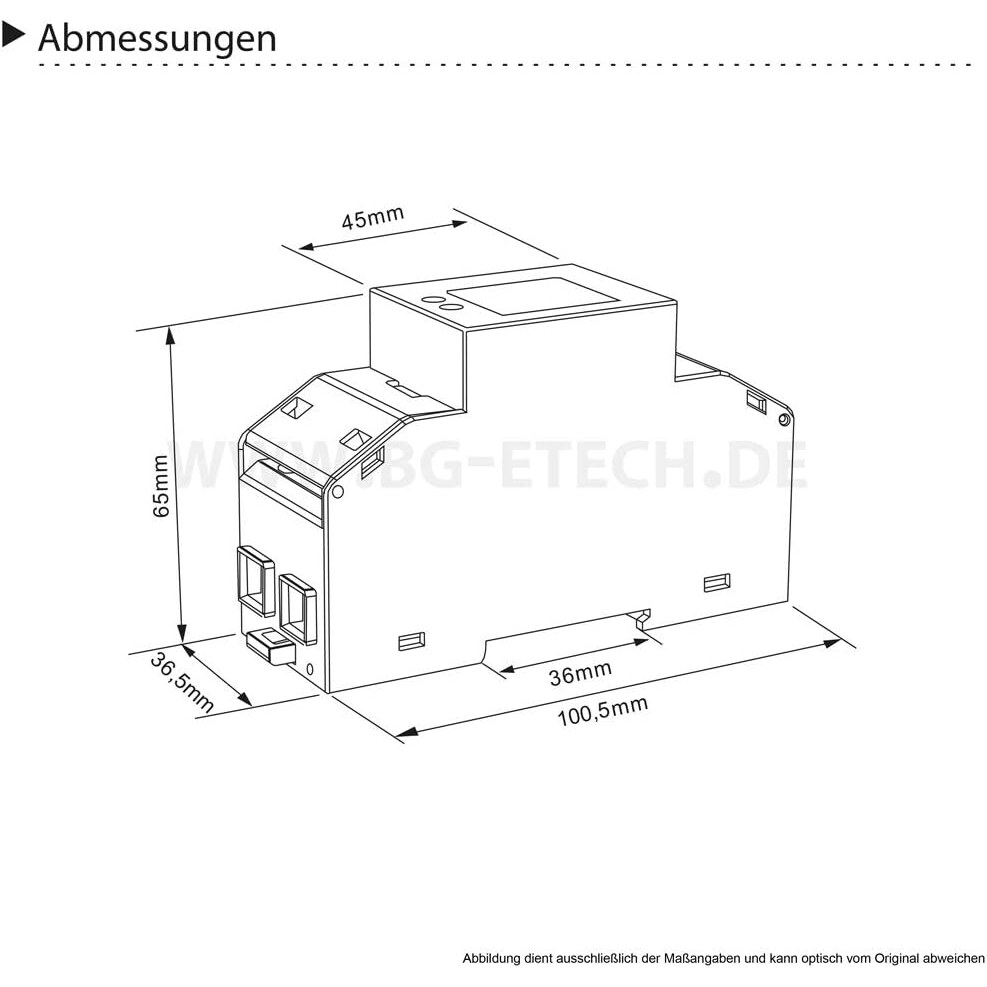

- Einbaubreite: 2 TE (36mm)
- Anschlussquerschnitte bis 10mm² (6mm² empfohlen), Zusatzklemmen max. 2,5mm²
- ungeeichte Ausführung
- inkl. Klemmendeckel – Abdeckung plombierbar
- Bedienungsanleitung in Deutsch
Sicherheit gegen unbefugten Zugriff
Die Befestigungsschraube der Klemmdeckel ist plombierbar. Die Klemmdeckel verdecken alle Anschlüsse des Zählers. Der Zähler selbst ist ebenfalls plombiert.
Technische Daten des Herstellers
| Marke | B+G E-Tech |
| Modell | DRS255BC |
| Ausführung | einphasiger Wirkverbrauchszähler, Eintarif |
| Messverfahren | direktmessend, ohne Stromwandler |
| Messbereich | 0,05 – 50 A |
| Nenn- und Maximalstrom | 5(50) A |
| Nennspannung | 230 V AC +/- 30 % |
| Nennfrequenz | 50 – 60 Hz |
| Genauigkeitsklasse | 1 (DIN EN 62053-21) |
| Zertifizierung | CE |
| Eichung | ungeeichte Ausführung |
| Impulsausgang | S0, 1000 Imp./kWh (ti = 90 ms), DIN 62053-31, 27 V / 27 mA |
| Anzeige | LCD, 2 x 5+1 Stellen, blau beleuchtet, mit LED-Impulsanzeige |
| Anzeigewerte | kWh, kW, V, A, Hz, cosPhi |
| Zählwerke | Hauptzählwerk nicht rückstellbar, Tageszählwerk frei rückstellbar |
| Datenerhalt | bis 8 Jahre ohne Spannung |
| Eigenverbrauch | max. 2 W (10 VA) |
| Arbeitstemperatur | -20 bis +65 °C |
| Einbaubreite | 2 TE (36 mm) |
| Anschlussquerschnitt | bis 10 mm² (6 mm² empfohlen), Zusatzklemmen max. 2,5 mm² |
Gut zu wissen
- Preis und Lieferung: CHF 40.- inklusive 8,1 % MwSt. Lieferung in 5 bis 8 Arbeitstagen, fertig verzollt.
- Garantie: 24 Monate. Abwicklung über uns in Winterthur.
- Eine Phase, zwei Teilungseinheiten: Der Zähler erfasst einen Wechselstromkreis mit 230 V und ist laut Hersteller 2 TE (36 mm) breit, belegt also den Platz von zwei Leitungsschutzschaltern. Für ein Drehstromnetz brauchen Sie pro Phase ein Gerät.
- Direktmessung bis 50 A: Es sind keine Stromwandler nötig, der Laststrom läuft durch das Gerät. Der Nennstrom liegt bei 5 A, die zulässige Dauerlast bei 50 A, gemessen wird ab 0,05 A. Der Neutralleiter muss mit angeschlossen werden.
- Klemmen: Die Hauptklemmen nehmen laut Herstellerangabe Adern bis 10 mm² auf, empfohlen sind 6 mm²; die Zusatzklemmen für den S0-Ausgang bis 2,5 mm².
- Eichung: Der Hersteller führt den Zähler ausdrücklich als ungeeichte Ausführung. Er ist damit ein Kontroll- und Unterzähler, geprüft nach Genauigkeitsklasse 1 gemäss DIN EN 62053-21.
- Zwei Zählwerke und S0: Das Hauptzählwerk läuft fortlaufend und lässt sich nicht zurückstellen, der Tageszähler daneben jederzeit. Über den S0-Ausgang mit 1000 Impulsen pro Kilowattstunde können Sie den Verbrauch von einem Logger oder einer Hausautomation mitschreiben lassen.
- Beleuchtung nur auf Tastendruck: Die blaue Hintergrundbeleuchtung erlischt nach einer Weile und die Anzeige springt auf den Zählerstand zurück. Wer im dunklen Verteiler ablesen will, drückt vorher die Taste.
- Einbau im Verteiler: Der Zähler wird fest zwischen Zuleitung und Verbraucher geklemmt. Das ist Arbeit für eine Elektrofachperson. Ein Netzstecker gehört nicht dazu, die Schweizer Steckernorm ist bei diesem Gerät deshalb kein Thema.
| Gewicht | 0.3 kg |
|---|---|
| Marke | B+G E-Tech |
| Modell | DRS255BC |
| Ausführung | einphasiger Wirkverbrauchszähler, Eintarif |
| Messverfahren | direktmessend, ohne Stromwandler |
| Messbereich | 0,05 – 50 A |
| Nenn- und Maximalstrom | 5(50) A |
| Nennspannung | 230 V AC +/- 30 % |
| Nennfrequenz | 50 – 60 Hz |
| Genauigkeitsklasse | 1 (DIN EN 62053-21) |
| Eichung | ungeeichte Ausführung |
| Impulsausgang | S0, 1000 Imp./kWh |
| Anzeigewerte | kWh, kW, V, A, Hz, cosPhi |
| Tageszählwerk | frei rückstellbar |
| Eigenverbrauch | max. 2 W (10 VA) |
| Arbeitstemperatur | -20 bis +65 °C |
| Einbaubreite | 2 TE (36 mm) |
| Anschlussquerschnitt | bis 10 mm² (6 mm² empfohlen) |
| Montage | 35-mm-Hutschiene nach EN 50022 |
| Brand | B+G E-Tech |
