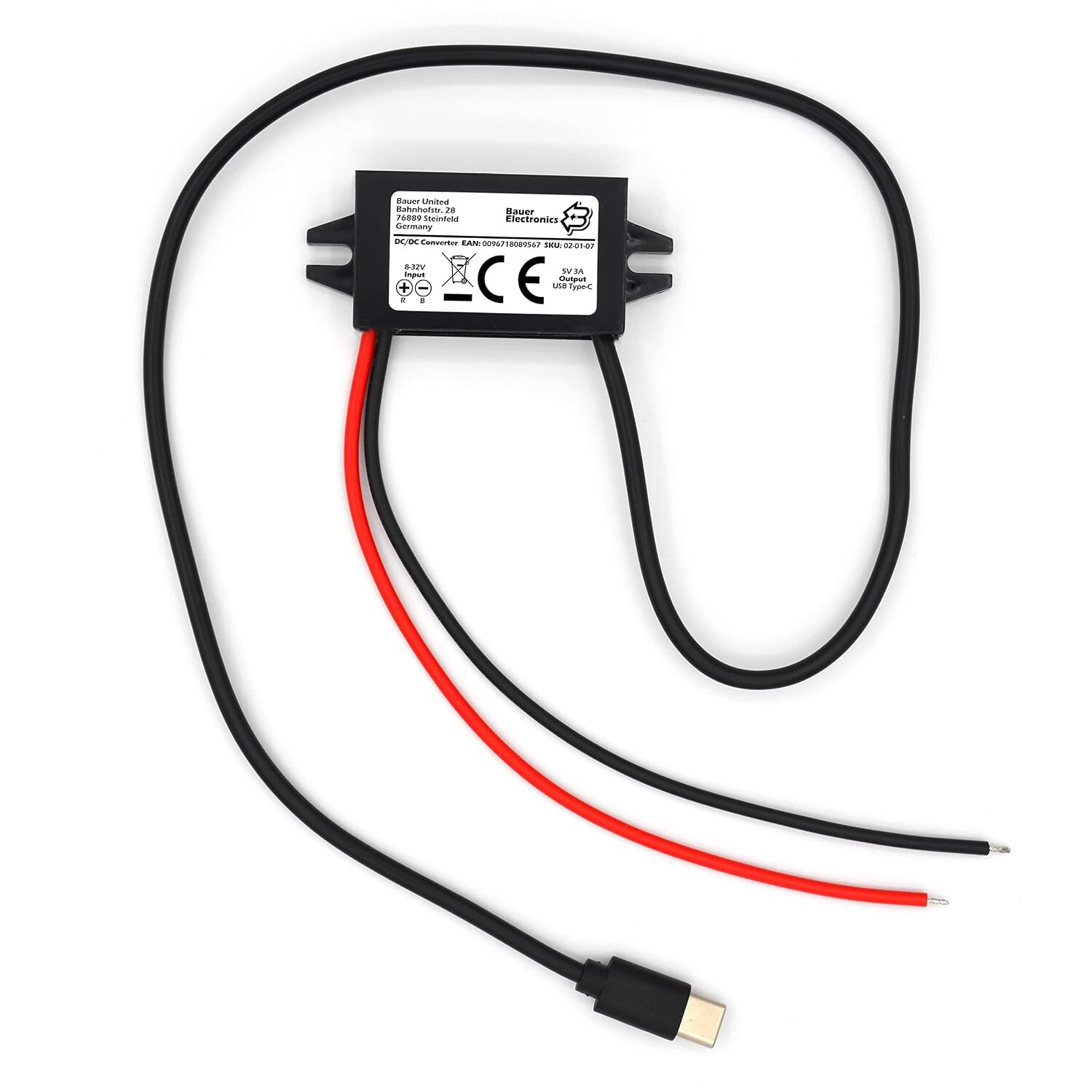

Bauer Electronics SPW-1224V0503TC DC/DC-Wandler 12 V auf 5 V USB-C, 3 A / 15 W

DC/DC-Spannungswandler 12 V auf 5 V mit USB-C-Anschluss, 3 A und 15 W

Dieser Wandler macht aus einer vorhandenen 12-V-Gleichspannungsversorgung, wie sie Überwachungskameras üblicherweise nutzen, einen stabilisierten 5-V-Ausgang mit USB-C-Anschluss — zulässig ist laut Datenblatt ein Eingang von 8 bis 32 V, 12 V ist dabei der typische Anwendungsfall.

Zwei Punkte muss man vor dem Kauf wissen: Quick Charge funktioniert mit diesem Wandler nicht, und der Eingang wird über zwei offene, verzinnte Leitungsenden geklemmt oder gelötet, nicht über einen Stecker.

Produktinformation im Detail

Originalbeschreibung des Herstellers

Angaben von Bauer Electronics zum Originalartikel:

Produktinformation

Die Spannungswandler erzeugen aus einem Gleichspannungsbereich(jeweils Datenblatt beachten) eine konstante Gleichspannung von 5 Volt. Dies ermöglicht den Anschluss unterschiedlichster Verbraucher an Spannungsquellen wie im KFZ, Wohnmobilen, an Solaranlagen oder beim Camping. Den maximal angegebenen Ausgangsstrom kann der Wandler ohne aktive Kühlung leisten und arbeitetet dadurch Geräuschlos. Umfangreiche Schutzeinrichtungen schützen den Wandler selbst, den Verbraucher sowie die angeschlossene Spannungsquelle. Durch integrierte selbstrückstellende(selbstheilende) Sicherungen ist das Modul auch nach bspw. einem Kurzschluss nicht defekt und kann ohne Einschränkungen weiter verwendet werden. Ist Primärseitig(Eingang) mit Überlastungsströmen zu rechnen, wird eine zusätzliche Sicherung empfohlen.

Der Converter ist durch die robuste Bauweise auch für anspruchsvolles Terrain gerüstet und erlaubt individuellen Einsatz. Hohe Feuchtigkeitsresistenz und Vibrationsbeständigkeit kombiniert in platzoptimiertem Design zeichnen das Modul aus. Qualitativ hochwertige Chips sorgen für Integrität und Haltbarkeit. Verzinnte Adernenden ermöglichen zuverlässigen Kontakt an Klemmen oder Steckverbindern.

Schnellladen oder Quick-Charge(QC-Protokoll) ist mit diesem Spannungswandler nicht möglich. Für dieses Verfahren wird eine höhere Voltzahl und eine Kommunikation zwischen Ladegerät und Endgerät benötigt.

• Einsatzgebiet | Die Module finden breite Anwendung in den Bereichen KFZ, Photovoltaik, Industrieanlagen, LKW, Boot, Landmachinen, Camping, mobile Einrichtungen, Hobby und Heimwerken sowie Haus und Garten.
• Wasserdicht IP68 | Der Wandler wird mit Epoxidharz wasserdicht vergossen und erlaubt individuellen Einsatz z.B. im Außenbereich als Stromversorgung für Beleuchtungen oder auf See, verbaut in Booten.
• Schutzschaltungen | Überspannungsschutz, Verpolungsschutz, Kurzschlussschutz, Überlastschutz sowie Überhitzungsschutz sorgen für Sicherheit. Beachten Sie dazu das Datenblatt des jeweiligen Gerätes.
• Robust | Durch das Vergießen der elektronischen Teile im Gehäuse, wird eine enorme Stabilität und Resistenz gegenüber Vibrationen erreicht. Eine hohe Lebensdauer sowie Integrität wird gewährleistet.
• Anschluss | Der DC/DC Umwandler wird mit verzinnten, offenen Enden geliefert. Der Querschnitt sowie die Kabellänge entnehmen Sie bitte dem jeweiligen Datenblatt.
• Leistung | Achten Sie bei der Gerätewahl auf genügend Spielraum im Spannungsbereich nach oben, sowie unten. Planen Sie bei der Stromstärke Aufgrund von erhöhten Anfangslasten, Puffer nach oben ein.
• Vorsicht | Betreiben Sie elektrische Geräte niemals dauerhaft an der Leistungsgrenze, da dies zu Beschädigungen führen kann. Achten Sie auf intakte Leitungen und die richtige Polung der Anschlüsse.
• Nicht geeignet | QC(Quick Charge) ist mit diesen dc-dc Wandler nicht möglich. Dazu wird eine Kommunikation zwischen Ladegerät und Endgerät vorausgesetzt.
• Kühlung | Den maximal angegebenen Ausgangsstrom kann das Modul ohne aktive Kühlung leisten und arbeitetet dadurch Geräuschlos. Je nach Belastung, ist mit Wärmeentwicklung zu rechnen.

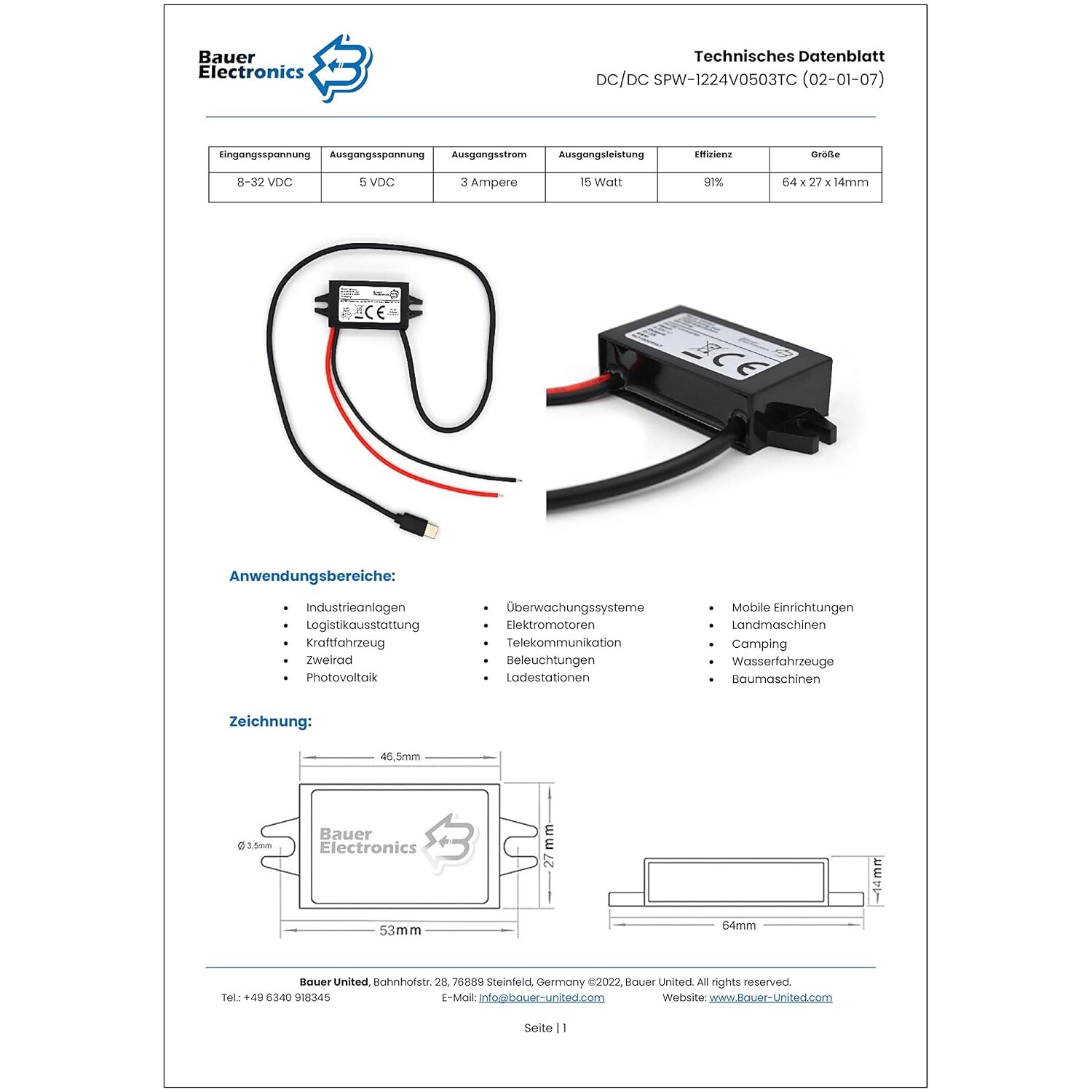

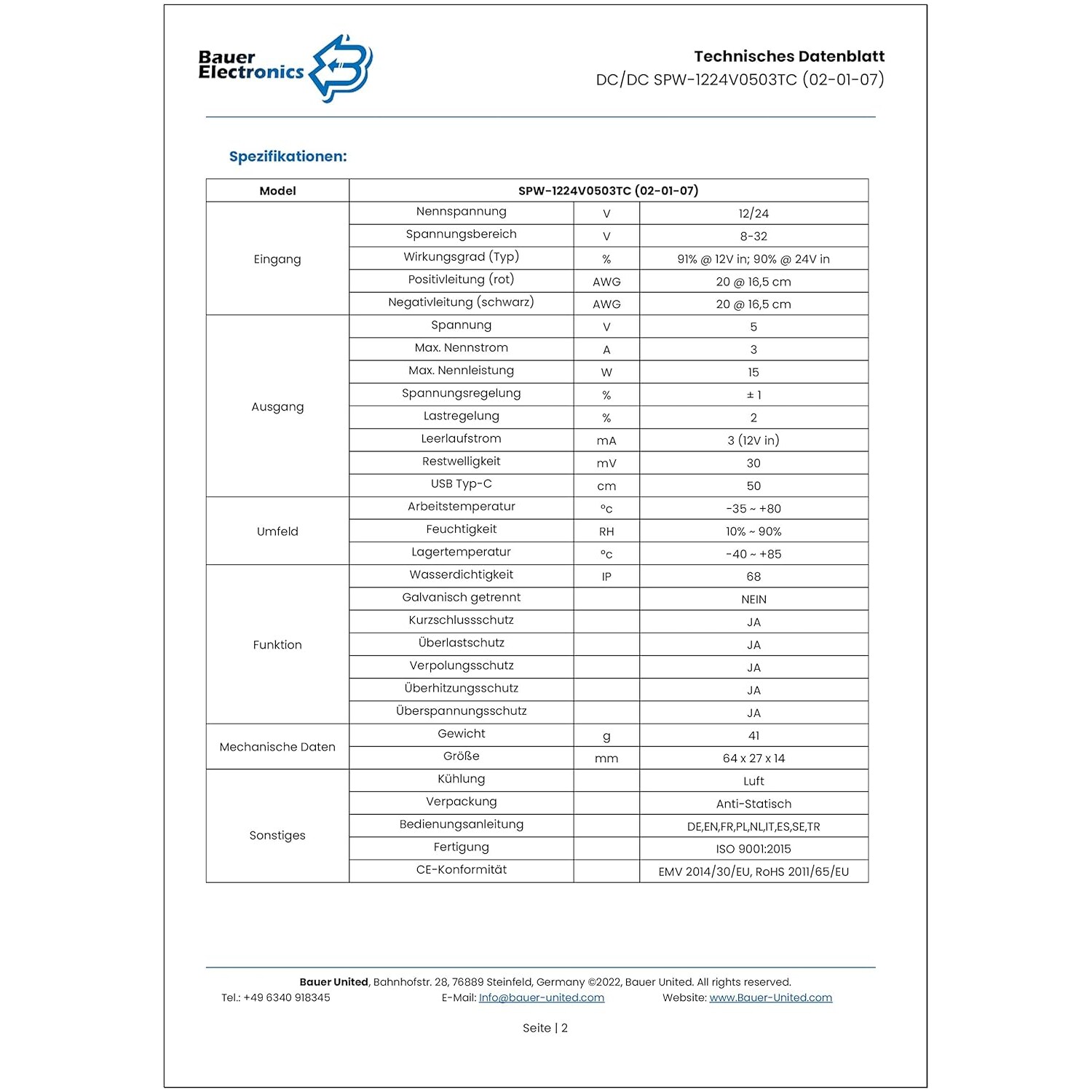

Technische Daten des Herstellers

Gut zu wissen

• Preis und Lieferung: CHF 20.- inklusive 8,1 % MwSt. Lieferung in 5 bis 8 Arbeitstagen, fertig verzollt.
• Garantie: 24 Monate. Abwicklung über uns in Winterthur.
• Kein Schnellladen: Quick Charge funktioniert mit diesem Wandler nicht, darauf weist der Hersteller ausdrücklich hin. Der Ausgang liefert fest 5 V, ein Handy lädt daran mit normaler Geschwindigkeit. Wer schnellladen will, ist mit diesem Gerät falsch bedient.

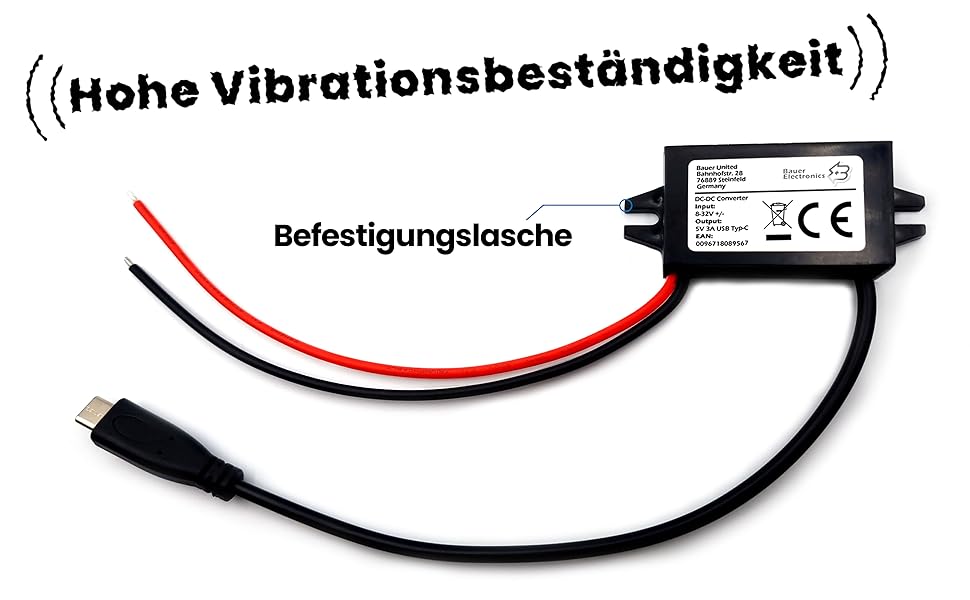

• Anschluss ohne Stecker am Eingang: Eingangsseitig liegen zwei offene, verzinnte Leitungsenden an, rot und schwarz, je AWG 20 und laut Datenblatt rund 16,5 cm lang. Sie werden geklemmt oder gelötet, ein fertiger Stecker liegt nicht bei. Am Ausgang sitzt ein USB-C-Stecker an rund 50 cm Leitung.
• Eingang 8 bis 32 V: Der Titel nennt 12 V, weil das der übliche Anwendungsfall ist. Zulässig ist laut Datenblatt ein Eingangsbereich von 8 bis 32 V Gleichspannung, ausgelegt auf 12-V- und 24-V-Bordnetze. Der Wandler arbeitet ausschliesslich mit Gleichspannung und gehört nicht an 230 V Netzspannung.
• Reserve einplanen: Der Hersteller rät, elektrische Geräte nie dauerhaft an der Leistungsgrenze zu betreiben und bei Spannung wie Stromstärke Spielraum vorzusehen. Planen Sie darum rund 20 % Reserve ein und rechnen Sie im Dauerbetrieb mit etwa 2,4 A statt der vollen 3 A.
• Wärme im Betrieb: Den angegebenen Ausgangsstrom leistet das Modul ohne aktive Kühlung und arbeitet dabei lautlos. Je nach Belastung entsteht Wärme, sorgen Sie beim Einbau also für etwas Luft um das Gehäuse.
• Keine galvanische Trennung: Ein- und Ausgang sind laut Datenblatt nicht galvanisch getrennt, die Masse ist durchverbunden. Das ist bei der Planung der Verkabelung zu beachten.

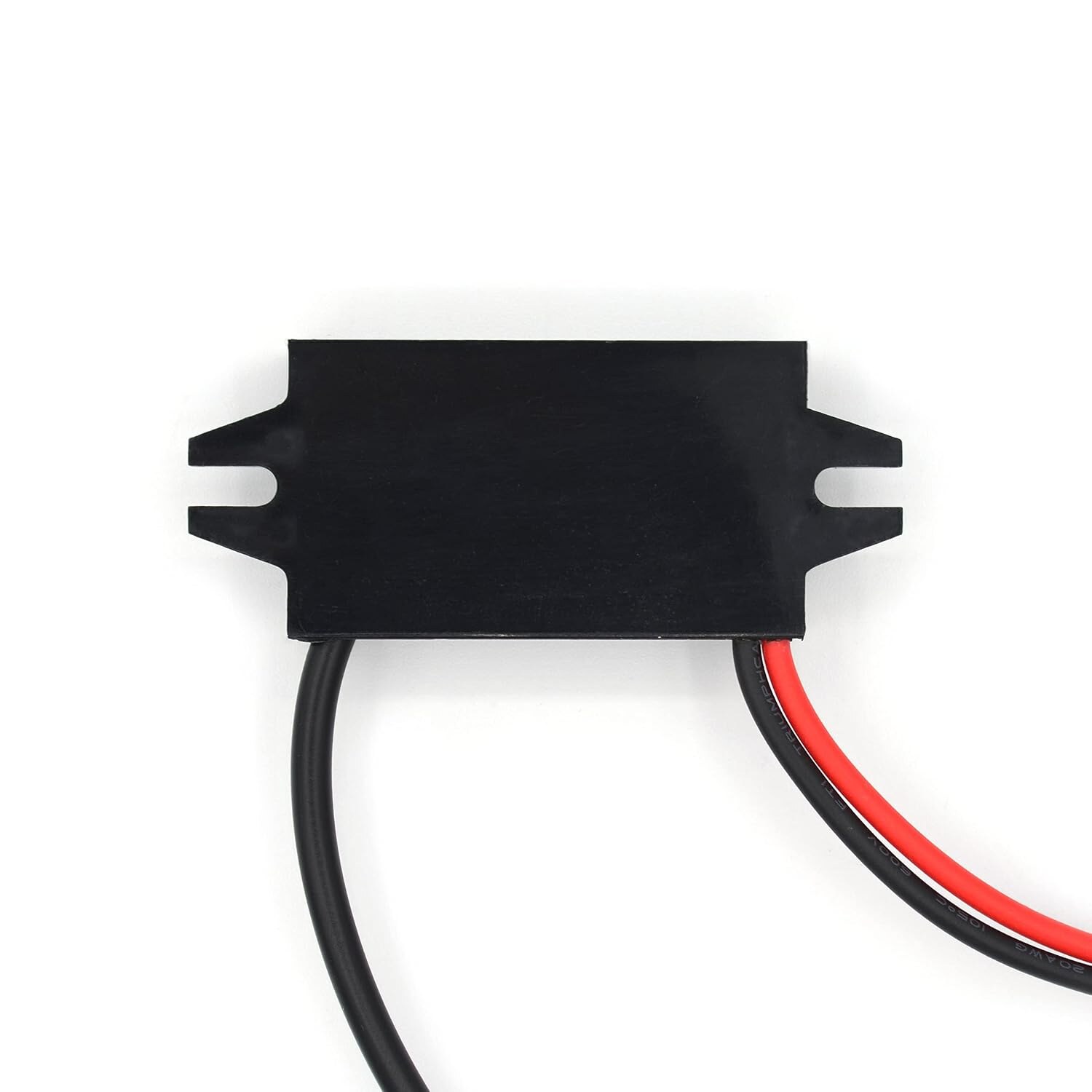

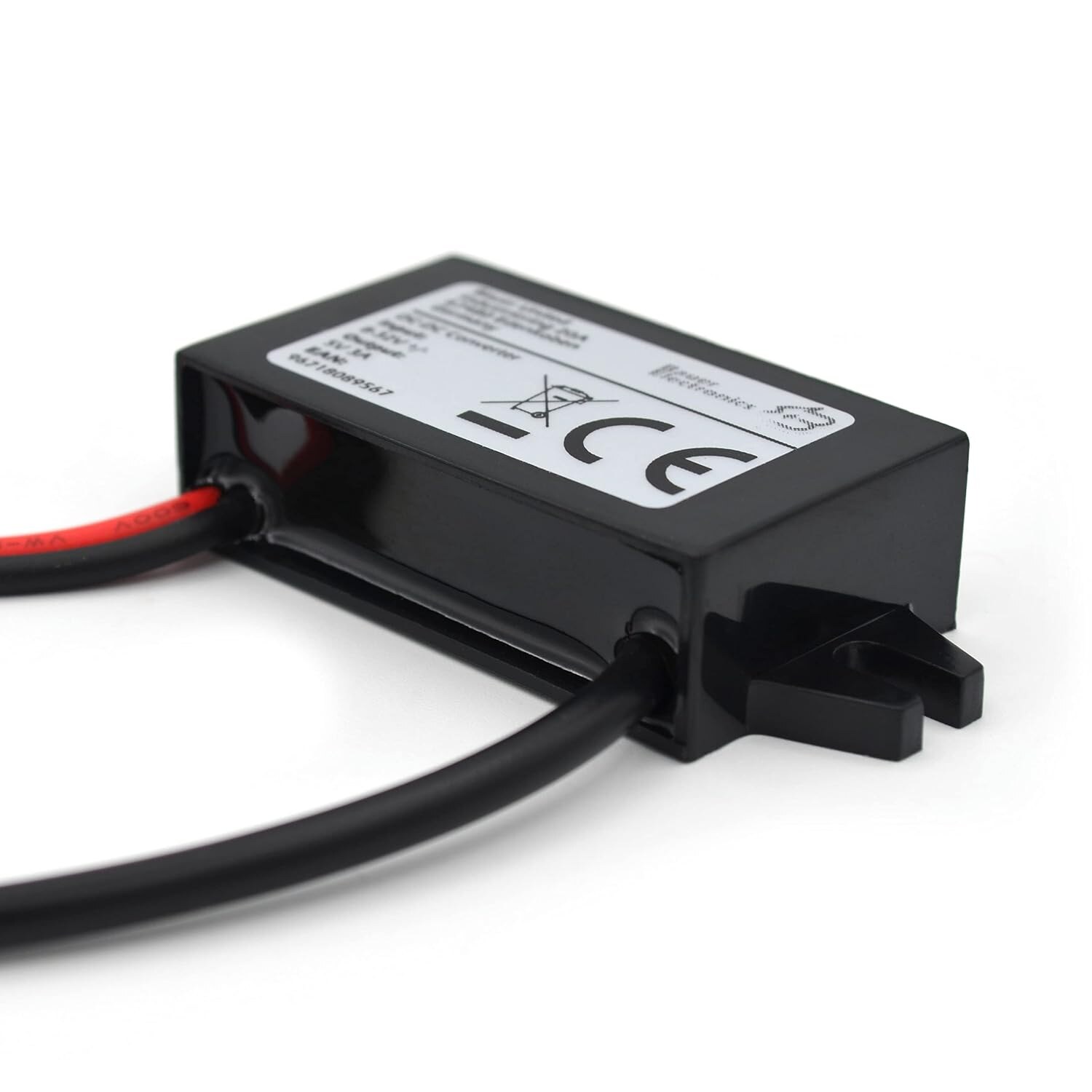

• Vergossenes Gehäuse: Die Elektronik ist laut Hersteller mit Epoxidharz vergossen, angegeben ist IP68. Ein Prüfbericht liegt uns dazu nicht vor. Das Gehäuse misst 64 × 27 × 14 mm und hat zwei Laschen zum Anschrauben.
