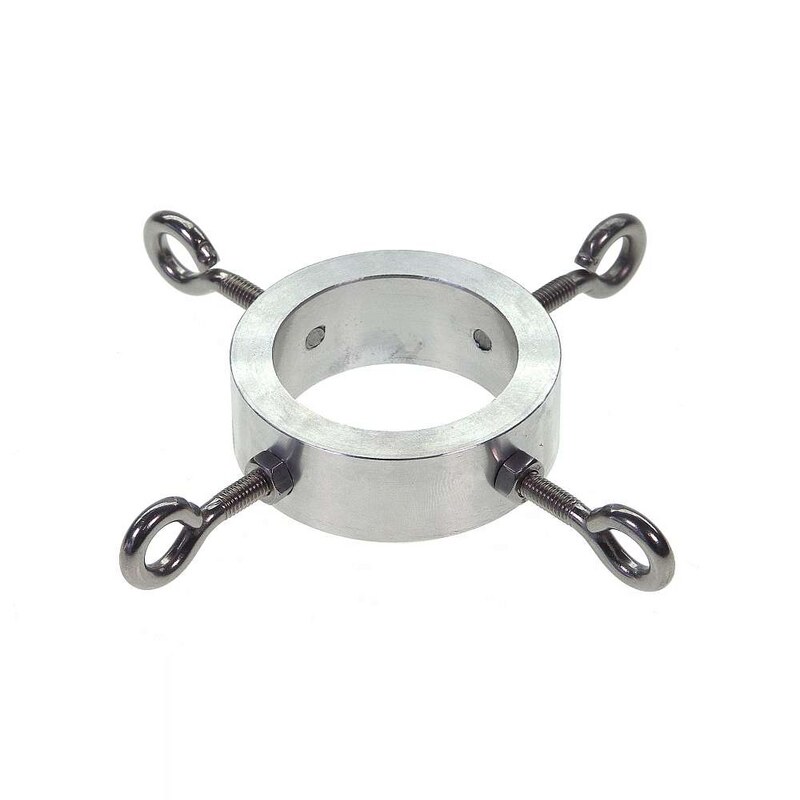

Massiver Abspannring aus Aluminium mit vier Edelstahl-Ösenschrauben

Abspann-Schelle Aluminium | massiver 10-mm-Ring mit 4 Edelstahl-Ösenschrauben, 20–70 mm

Massiver Ring aus 10 mm starkem Aluminium, sehr zugfest
4 × M6-Ösenschraube aus Edelstahl und 4 Kontermuttern im Lieferumfang
Vier Ösen – drei Abspannrichtungen plus Reserve
Elf Innendurchmesser von 20 bis 70 mm
Auswahl nach dem Aussendurchmesser des Mastes an der Einbaustelle

Preisspanne: CHF39.00 bis CHF49.00

Grösse

Wir haben Sie auf die Warteliste für dieses Produkt gesetzt und senden Ihnen eine E-Mail, sobald es wieder verfügbar ist.

Warteliste verlassen

Dieses Produkt ist derzeit ausverkauft.

Kein Problem! Geben Sie Ihre E-Mail-Adresse ein, und wir benachrichtigen Sie, sobald das Produkt wieder verfügbar ist.

Ich habe die Datenschutzerklärung gelesen und stimme ihnen zu. *

Jetzt zusätzlich sparen und profitieren?

Geben Sie den Rabattcode im Warenkorb ein und sichern Sie sich 5 % Rabatt auf Ihren gesamten Einkauf.

Rabattcode:

Smart25

Kostenloser Versand

Bestellen Sie bis 15:00 Uhr, Lieferung morgen

14-Tage-Rückgaberecht

Einfacher Prozess

2-Jahres-Garantie

Einfacher Garantieprozess

Flexible Zahlmethoden

Kreditkarten, PayPal, TWINT, PostFinance, Kauf auf Rechnung

Profitieren Sie von unserem Fachwissen

Ihr persönlicher Ansprechpartner berät Sie kostenlos und unverbindlich.

052 525 89 88·info@smart-cam.ch

Artikelnummer: n. v. Kategorien: Masten, Stative & Erdanker, Zubehör

Beschreibung

Abspann-Schelle Aluminium – der Punkt, an dem die Abspannung angreift

Ein Abspannseil braucht am Mast einen Punkt, der die Zugkraft aufnimmt, ohne zu rutschen und ohne das Rohr zu quetschen. Diese Schelle ist ein massiver Ring aus 10 mm starkem Aluminium, sehr zugfest, mit vier Gewinden im Umfang.

Eingeschraubt werden vier M6-Gewindeschrauben mit Öse aus Edelstahl – die liegen bei, ebenso vier Kontermuttern zum Fixieren. Vier Ösen bedeuten: drei Abspannrichtungen plus eine Reserve, oder vier Richtungen bei exponierten Standorten.

Die richtige Grösse wählen

Die Schelle gibt es in elf Innendurchmessern von 20 bis 70 mm. Gewählt wird nach dem Aussendurchmesser des Mastes an der Stelle, wo die Schelle sitzen soll – bei einem Schiebemast also nach dem Segment, nicht nach dem Fussdurchmesser. Der Innendurchmesser des Rings ist bewusst etwas grösser als der Nennwert, damit die Schelle ohne viel Spiel sitzt und sich trotzdem aufschieben lässt.

Beispiel: Bei einem Mast mit 65 mm unten und 35 mm oben nehmen Sie für eine untere Abspannebene die 65er, für eine obere die 35er.

Aluminium und Edelstahl – kein Zufall

Der Ring ist Aluminium, die Schrauben sind Edelstahl. Diese Kombination sitzt jahrelang im Freien und lässt sich danach noch lösen. Verzinkte Schrauben in einem Alu-Ring würden festfressen.

Technische Dokumente

WiMo Abspann-Schelle Aluminium – Anleitung (PDF)

Spezifikationen

Herstellernummer	18315.xx – Endung entspricht dem Innendurchmesser
Material Ring	Aluminium, 10 mm Materialstärke
Ausführung	massiver Vollring, für Mastabspannung ausgelegt
Ösenschrauben	4 × M6 mit Öse, Edelstahl – im Lieferumfang
Kontermuttern	4 × M6, Edelstahl – im Lieferumfang
Abspannrichtungen	bis zu 4
Innendurchmesser	20, 25, 30, 35, 40, 45, 50, 55, 60, 65 oder 70 mm
Auswahlhinweis	nach dem Aussendurchmesser des Mastes an der Einbaustelle wählen
Marke	WiMo
